176 Bilpleie
Biler med reservehjul
Jekken og bilverktøyet ligger i
bagasjerommet.
SeDekkskifte 0185
ii.
Se Kompakt-reservedekk 0188
ii.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over
skarpe kanter kan medføre dekk- og
felgskader. Ikke klem dekkene inn
mot fortauskanten når du skal
parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vi anbefaler at forhjulene ikke byttes
med bakhjulene og omvendt, da
dette kan påvirke bilens stabilitet.
Bruk alltid dekk som er mindre slitte
på bakakselen.
Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i
førerens synsfelt.
Dekkbetegnelser
F.eks. 195/65 R 15 91 H
195: Dekkbredde i mm
65: Profilforhold (dekkhøyde i
forhold til dekkbredde) i %
R: Dekktype: Radial
RF: Type: RunFlat
15: Felgdiameter i tommer
91: Lastindeks, 91 tilsvarer f.eks.
615 kg
H: Bokstav for hastighetskode
Bokstav for hastighetskode:
Q: Opptil 160 km/t
S: Opptil 180 km/t
T : Opptil 190 km/t
H: Opptil 210 km/t
V : Opptil 240 km/t
W: Opptil 270 km/t

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 177
Retningsbestemte dekk
Retningsbestemte dekk må
monteres slik at de roterer i riktig
retning. Korrekt rotasjonsretning er
angitt med et symbol (f.eks. en pil)
på dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene
er kalde, minst hver 14. dag og før
alle lengre turer. Ikke glem reserve-
hjulet. Dette gjelder også for biler
med dekktrykkovervåking.
Skru av ventilhetta.
Dekktrykk0205ii. Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi-
nale dekktypene og det tilsvarende
dekktrykket.
Fyll alltid reservehjulet med
dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige
avhengig av forskjellige alternativer.
For korrekt dekktrykkverdi følges
prosedyren nedenfor:
1. Identifiser motorens identifika- torkode. Motordata 0203
ii.
2. Identifiser det aktuelle dekket.
Dekktrykktabellene viser alle mulige
dekk-kombinasjoner Dekktrykk
0 205
ii.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjo-
nale registreringsdokumenter for
informasjon om godkjente dekk
spesifikt for din bil. Føreren er ansvarlig for at
dekktrykket er riktig.
{Advarsel
For lavt dekktrykk kan føre til
betydelig oppvarming av dekkene
og indre skader, som i sin tur
fører til at slitebanen løsner og i
verste fall til at dekkene punkterer
ved høye hastigheter.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkover-
våking, slår du av tenningen.
Slå på tenningen etter justering av
dekktrykket, og velg den tilsvarende
innstillingen på siden Dekktrykk i
førerinformasjonen, Førerinforma-
sjon (DIC) 072
ii.
Temperaturavhengighet
Dekktrykket avhenger av tempera-
turen i dekket. Under kjøring øker
dekktemperaturen og -trykket.
Dekktrykkverdiene som finnes på
etiketten med dekkinformasjon og i
dekktrykktabellen gjelder for kalde
dekk, som betyr 20 °C.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
178 Bilpleie

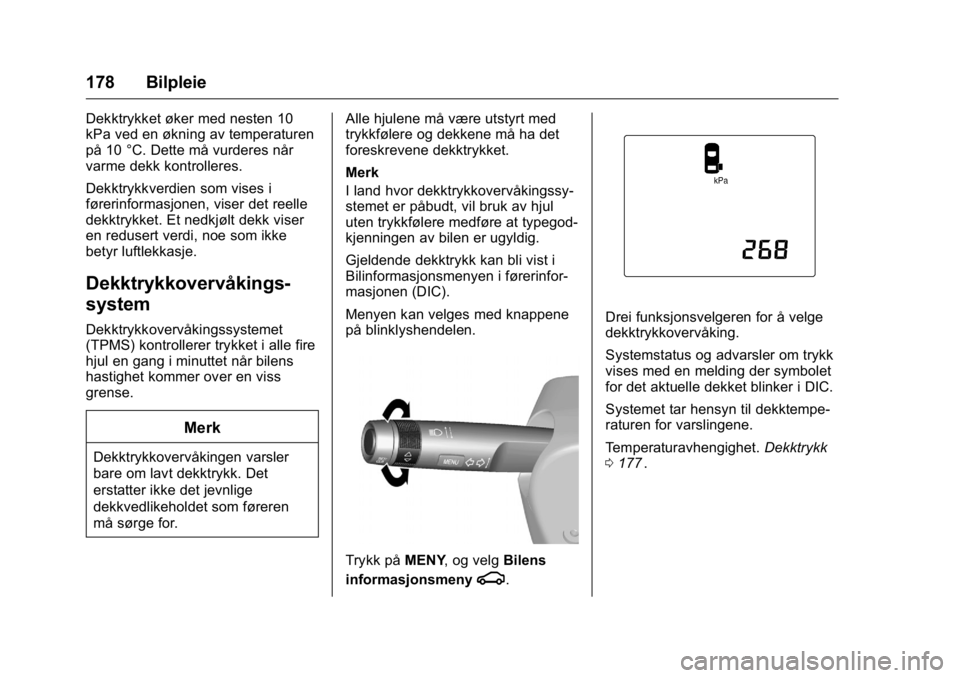

Dekktrykket øker med nesten 10
kPa ved en økning av temperaturen
på 10 °C. Dette må vurderes når
varme dekk kontrolleres.
Dekktrykkverdien som vises i
førerinformasjonen, viser det reelle
dekktrykket. Et nedkjølt dekk viser
en redusert verdi, noe som ikke
betyr luftlekkasje.
Dekktrykkovervåkings-
system
Dekktrykkovervåkingssystemet
(TPMS) kontrollerer trykket i alle fire
hjul en gang i minuttet når bilens
hastighet kommer over en viss
grense.
Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det
erstatter ikke det jevnlige
dekkvedlikeholdet som føreren
må sørge for.Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Merk
I land hvor dekktrykkovervåkingssy-
stemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod-
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan bli vist i
Bilinformasjonsmenyen i førerinfor-
masjonen (DIC).
Menyen kan velges med knappene
på blinklyshendelen.
Trykk på
MENY, og velg Bilens
informasjonsmeny
g.
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Systemstatus og advarsler om trykk
vises med en melding der symbolet
for det aktuelle dekket blinker i DIC.
Systemet tar hensyn til dekktempe-
raturen for varslingene.
Temperaturavhengighet. Dekktrykk
0 177
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 179
Registrert lavt dekktrykk vises med
kontrollampen
7.Dekktrykkovervå-
kingssystem lampe 070
ii.
Hvis
7lyser, må du stoppe snarest
mulig og fylle dekkene i henhold til
anbefalingene. Dekktrykk0205
ii.
Hvis
7blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et
verksted.
Det kan hende at bilen må kjøres
før dekktrykkverdiene oppdateres i
førerinformasjonen etter at dekkene
er fylt. I dette tidsrommet kan
7lyse. Hvis
7tennes ved lavere tempera-
turer og slukker etter en viss
kjøretid, kan det være et tegn på at
trykket begynner å bli lavt. Kontroller
dekktrykket.
Meldinger om bilen 077
ii.
Hvis dekktrykket skal minskes eller
økes, slås tenningen av.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
7vil lyse kontinuerlig.
Reservehjul er ikke utstyrt med
trykkfølere. Dekktrykkovervåkingen
fungerer ikke for slike hjul. Kontrol-
lampen
7tennes. På de andre tre
hjulene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke
negativt inn på systemets funksjon.
Fabrikkgodkjente reparasjonssett
kan brukes.
Bruk av elektronisk utstyr eller å
være i nærheten av utstyr som
bruker lignende bølgefrekvenser,
kan forstyrre dekktrykkovervåkings-
systemet. Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudd føler: Skift ventilkjerne og
tetningsring. For klipset føler: Skift
hele ventilstammen.
Last i bilen
Juster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin-
formasjon eller dekktrykktabellen
Dekktrykk
0205
ii, og velg riktig
innstilling i menyen Dekktrykk i
førerinformasjonen, Bilinformasjons-
menyen. Førerinformasjon (DIC)
0 72
ii.
Denne innstillingen er referansen for
dekktrykkvarslingene.
Menyen Dekktrykk vises bare hvis
bilen står stille og håndbremsen er
tiltrukket.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
180 Bilpleie
Velg:
.Lofor komforttrykk opptil 3
personer
. Eco for Eco-trykk opptil 3
personer
. Hifor maksimal last
Tilpasningsprosess for
TPMS-føler
Alle TPMS-følere har en unik identi-
fikasjonskode. Etter dekkrotasjon,
skifte av alle fire hjul eller skifte av
én eller flere dekktrykkfølere må
ID-koden avstemmes med en ny
dekk-/hjulposisjon. Tilpasningspro-
sessen for TPMS-følere må også utføres etter at et reservedekk er
byttet ut med et dekk som
inneholder TPMS-føler.
Feillampen skal slukke og varsels-
meldingen eller koden skal forsvinne
etter neste tenningssyklus. Følerne
er tilpasset til dekk-/hjulposisjonene
med et TPMS-innlæringsverktøy, i
følgende rekkefølge: Venstre
fordekk, høyre fordekk, høyre
bakdekk og venstre bakdekk.
Blinklyset for gjeldende aktive
posisjon lyser inntil føleren er
avstemt.
Kontakt verkstedet for å avtale
service eller kjøpe et programme-
ringsverktøy. Det tar to minutter å
tilpasse den første dekk/ hjul-posi-
sjonen, og fem minutter i alt for å
tilpasse alle fire dekk/hjul-posisjo-
nene. Dersom det tar lengre tid, vil
tilpasningsprosessen stoppe. Den
må da startes på nytt.
Tilpasningsprosessen for TPMS-fø-
lerne er:
1. Sett alltid på parkerings- bremsen.
2. Slå på tenningen. 3. Sett girvelgeren til nøytral.
4. Bruk
MENYpå blinklyshen-
delen for å velge Bilinforma-
sjonsmenyen i
førerinformasjonen.
5. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
6. Trykk på SET/CLRfor å
begynne tilpasningsprosessen
for følerne. Det vises en
melding som ber om godkjen-
ning av prosessen.
7. Trykk på SET/CLRigjen for å
bekrefte valget. To støt fra
hornet bekrefter at mottakeren
er i programmeringsmodus.
8. Begynn med venstre fordekk.
9. Plasser gjenprogrammerings- verktøyet på dekkskulderen
ved ventilspindelen. Trykk så
på knappen for å aktivere
trykkovervåkingssensoren
(TPMS). Et lydsignal bekrefter
at sensorens identifiserings-
kode passer til dekkets og
hjulets posisjon.
10. Fortsett til høyre fordekk og gjenta prosedyren i trinn 9.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 181
11. Fortsett til høyre bakdekk oggjenta prosedyren i trinn 9.
12. Fortsett til venstre bakdekk og gjenta prosedyren i trinn 9. Et
lydsignal høres to ganger for å
indikere at føleridentifikasjons-
koden er blitt avstemt med
venstre bakdekk og at avstem-
mingsprosessen for dekktrykk-
føleren (TPMS) ikke lenger er
aktiv.
13. Slå av tenningen.
14. Still inn alle fire dekk til anbefalt lufttrykknivå som angitt på
dekktrykketiketten.
15. Kontroller at dekkbelastnings- statusen samsvarer med det
valgte trykket. Førerinformasjon
(DIC) 072
ii.
Mønsterdybde
Kontroller mønsterdybden regel-
messig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er 2 til
3 mm (vinterdekk ved 4 mm). Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde (1,6
mm) er nådd når slitebanen er slitt
ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
av disse er angitt av merker på
dekksiden.
Dekk aldres, også når de ikke
kjøres. Vi anbefaler at dekkene
skiftes ut etter 6 år.
Endre dekk- og felgdimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene, må speedometeret og det
nominelle dekktrykket eventuelt
omprogrammeres, og andre
endringer utføres på bilen
Etter å ha gått over til en annen
dekkdimensjon, må du få skiftet ut
etiketten for dekktrykk.
{Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens typegodkjenning ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle
bilen, og som dermed oppfyller alle
krav til den aktuelle felg- og
dekkombinasjonen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha felgbeskyttel-
seskant.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
182 Bilpleie
Hjulkapsler må ikke hemme
kjølingen av bremsene.
{Advarsel
Bruk av uegnede dekk eller
hjulkapsler kan føre til plutselig
lufttap og dermed til ulykker.
Kjettinger
Kjettinger er bare tillatt på
forhjulene.Bruk finleddede kjettinger som ikke
legger til mer enn 10 mm på slite-
banen eller på den delen av dekket
som vender innover (inkludert
kjettinglåsen).
{Advarsel
Skader kan medføre at dekkene
eksploderer.
Kjettinger er ikke tillatt på hjul med
dimensjonen 165/65 R14.
Kjettinger er ikke tillatt på hjul med
dimensjonen 185/55 R15 og 195/
45 R16.
Det er ikke tillatt å bruke kjetting på
reservehjulet.
Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjons-
settet.
Ikke fjern fremmedlegemer fra
dekkene. Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket nær felgen, kan ikke
repareres med dekkreparasjons-
settet.
{Advarsel
Kjør aldri fortere enn 80 km/t.
Må ikke brukes over lengre tid.
Styre- og kjøreegenskapene kan
bli påvirket.
Ved dekkskade:
Sett alltid på parkeringsbremsen.
Legg inn 1. gir eller revers hvis bilen
har manuelt gir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 183
Dekkreparasjonssettet ligger i
verktøykassen under gulvdekselet i
bagasjerommet.1. Åpne bagasjerommet.
2. Ta ut kompressoren og tetningsmiddelflasken.
3. Ta ut den elektriske ledningen(1) og luftslangen (2) fra
oppbevaringsrommet på under-
siden av kompressoren.
4. Bryteren på kompressoren må
stilles på
9.
5. Skru kompressorens luftslange til koblingen på flaska med
tetningsmiddel.
6. Sett kompressorstøpselet i tilbehørskontakten (strømuttak
eller sigarettenner.)
For å unngå utlading av batte-
riet anbefaler vi at du lar
motoren gå.
7. Fest flaska i holderen på kompressoren.
Sett kompressoren ved siden
av dekket slik at flaska med
tetningsmiddel står.
