Page 57 of 273

Sedeži in varnostni sistemi55
Težnostni razredVelikostni
razredVpetje
Na sovoznikovem sedežu 5
Na zadnjih
stranskih
sedežihNa zadnjem
sredinskem
sedežu
vklopljene
varnostne
blazineizklopljene
varnostne
blazineSkupina II: 15 do 25 kg
ali od 3 do 7 letIL 1, 2XIL3, 4XSkupina III: 22 do 36 kg
ali od 6 do 12 letIL 1, 2XIL3, 4XIL:primeren za določene otroške varnostne sedeže
ISOFIX kategorij "posebno vozilo", "omejeno" ali "poluniverzalno".
(Vpenjalne točke ISOFIX/Top-tether so na voljo kot dodatna oprema za sovoznikov sedež, a niso na voljo za športne
sedeže). Otroški varnostni sedež ISOFIX mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za
otroški varnostni sedež)IUF:primeren za naprej obrnjene otroške varnostne sedeže ISOFIX univerzalne kategorije, ki so odobreni za uporabo
v tem težnostnem razredu (Vpenjalne točke ISOFIX/Top-tether so na voljo kot dodatna oprema za sovoznikov
sedež, a niso na voljo za športne sedeže)X:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas speljan naprej od zgornje sidrne točke2:nastavljalnik višine sedeža pomaknite navzgor, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas tesno zategnjen v sponki3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:naslonjalo pomaknite do konca nazaj 3 69, po potrebi nastavite naslon za glavo ali ga odstranite 3 365:Vpenjalne točke ISOFIX/Top-tether so na voljo kot dodatna oprema za sovoznikov sedež (niso na voljo za športne
sedeže)
Page 58 of 273
56Sedeži in varnostni sistemiISOFIX velikostni razredi in sedežiA - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg
Page 59 of 273

Sedeži in varnostni sistemi57Otroški varnostni sedežiISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
Vozilo je opremljeno z vodili v pritrdilnih oporah, ki omogočajo lažjo
namestitev otroškega varnostnega
sedeža.
Otroški varnostni sedeži ISOFIX
na zadnjih sedežihVpenjala ISOFIX na zadnjih sedežih
so označena z logotipom ISOFIX na
naslonjalu.
Pred nameščanjem otroškega
varnostnega sedeža odprite poklopce vodil. Po odstranitvi otroškega
varnostnega sedeža zaprite
poklopce.
Otroški varnostni sedež ISOFIX
na sovoznikovem sedežu
Otroški varnostni sedeži namestite na
sredino sedeža in ga potisnite nazaj.
Zagotovite, da bo sedež pravilno
pritrjen.
Vpenjalne točke Top-tether
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-tether jermen na
Top-tether vpenjalne točke.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.
Vpenjalna točka Top-tether na
zadnjih sedežih
V vozilu sta dve pritrdilni ušesci na
hrbtni strani zadnjih sedežev.
Top-tether zgornje vpenjalne točke so
označene s simbolom : za otroški
sedež.

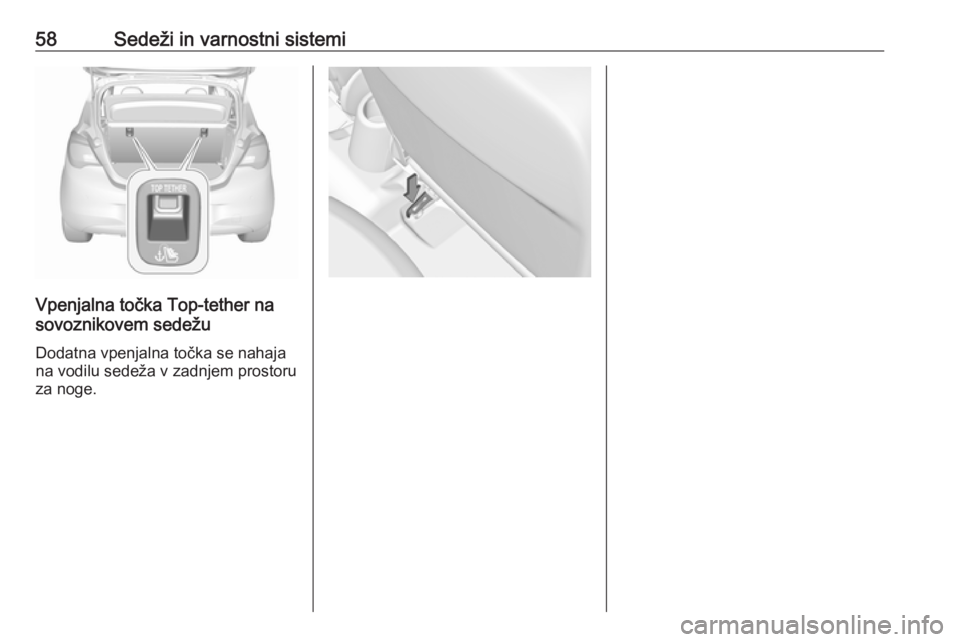

Page 60 of 273
58Sedeži in varnostni sistemi
Vpenjalna točka Top-tether na
sovoznikovem sedežu
Dodatna vpenjalna točka se nahaja
na vodilu sedeža v zadnjem prostoru
za noge.
Page 61 of 273

Prostori za spravljanje59Prostori za
spravljanjeProstori za spravljanje .................59
Sovoznikov predal .....................59
Držala za pijačo .........................59
Sprednji shranjevalni prostori ....60
Predal pod sedežem .................61
Nosilec na zadku vozila .............61
Prtljažnik ...................................... 69
Prekrivalo tovornega prostora ...71
Pokrov podtalnega prostora za spravljanje zadaj ....................... 72
Pritrdilna ušesca ........................73
Opozorilni trikotnik .....................74
Pribor za prvo pomoč ................74
Sistem strešnega prtljažnika ........74
Strešni prtljažnik ........................74
Informacije o natovarjanju ...........75Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Sovoznikov predal je opremljen z držalom za kovance in adapterjem
ključa za zaklepanje kolesnih vijakov.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.
Page 62 of 273
60Prostori za spravljanje
V vratne žepe je mogoče spraviti
steklenico.
Dodatna držala za steklenico so v zadnjih stranskih oblogah.
Prilagodlivi trak držala za pijačo
Odstranljiv gumeni trak je v prostoru
za spravljanje pred izbirno ročico. Za
pritrditev kozarca ali pepelnika
izvlecite trak.
Sprednji shranjevalniprostori
Prostori za spravljanje so pod
stikalom luči, v sredinski konzoli, v
vratnih žepih in stranskih oblogah ob
zadnjih sedežih.
Page 63 of 273
Prostori za spravljanje61Predal pod sedežem
S prijemom izdolbljenega robu
privzdignite predal in ga potegnite
naprej. Maksimalna nosilnost: 1,5 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Nosilec na zadku vozila
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja nosilnost zadnjega nosilca
je 40 kg. Največja nosilnost za
posamezno kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,2 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga potisnite nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa se lahko poškodujejo.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
nosilca na zadku ne sme biti
nobene osebe – nevarnost
poškodb.
Page 64 of 273
62Prostori za spravljanje
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 ter nato sprednjo 2).
