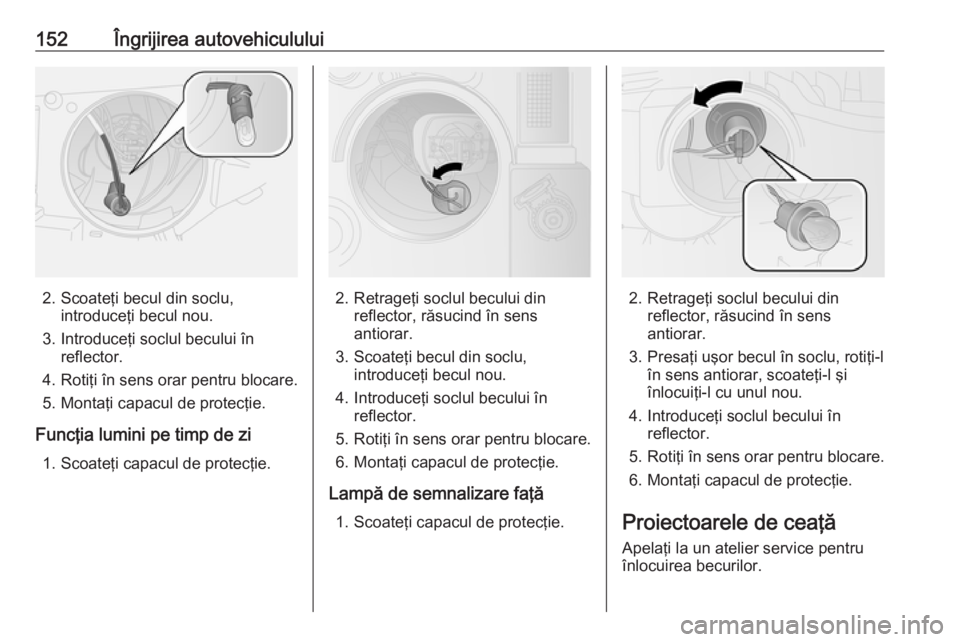

152Îngrijirea autovehiculului
2. Scoateţi becul din soclu,introduceţi becul nou.
3. Introduceţi soclul becului în reflector.
4. Rotiţi în sens orar pentru blocare. 5. Montaţi capacul de protecţie.
Funcţia lumini pe timp de zi 1. Scoateţi capacul de protecţie.2. Retrageţi soclul becului din reflector, răsucind în sens
antiorar.
3. Scoateţi becul din soclu, introduceţi becul nou.
4. Introduceţi soclul becului în reflector.
5. Rotiţi în sens orar pentru blocare.
6. Montaţi capacul de protecţie.
Lampă de semnalizare faţă 1. Scoateţi capacul de protecţie.2. Retrageţi soclul becului din reflector, răsucind în sens
antiorar.
3. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în reflector.
5. Rotiţi în sens orar pentru blocare.
6. Montaţi capacul de protecţie.
Proiectoarele de ceaţă
Apelaţi la un atelier service pentru
înlocuirea becurilor.

Îngrijirea autovehiculului153Lămpile de poziţie din spate
1. Desfaceţi cele trei şuruburi dereţinere.
2. Desfaceţi carcasa lămpii de la autovehicul.
3. Decuplaţi fişa conectorului de la soclul becului.
4. Demontaţi cele patru şuruburi dereţinere cu şurubelniţa. Răsuciţi
soclul becului pentru lampa de
marşarier în sens antiorar şi
înlocuiţi becul.
5. Scoateţi soclul becului şi etanşarea din carcasa lămpii.
6. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.Lampa de frână ( 1)
Lampa de semnalizare direcţie ( 2)
Lumină spate ( 3)
Lampa de poziţie spate/
proiectoare de ceaţă ( 4)
7. Montaţi etanşarea pe soclul becului, asigurându-vă că este
fixată corect. Montaţi soclul
becului în carcasa lămpii,
asigurându-vă că se cuplează
corect. Strângeţi cele patru
şuruburi de reţinere cu
şurubelniţa.
8. Montaţi soclul becului pentru marşarier şi răsuciţi în sens orar
pentru a strânge.

154Îngrijirea autovehiculului9. Cuplaţi fişa conectorului.
10. Introduceţi carcasa lămpii în caroserie, asigurând poziţionarea
corectă. Strângeţi cele trei
şuruburi de reţinere.
11. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare laterale
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa de frână montată încentru sus
Apelaţi la un atelier service pentru
înlocuirea becurilor.Luminile pentru plăcuţa de
înmatriculare
Hayonul
1. Introduceţi şurubelniţa aşa cum este indicat prin săgeţi, apăsaţi
lateral şi eliberaţi carcasa becului.
2. Răsuciţi în sens antiorar soclul becului pentru a demonta carcasabecului. Scoateţi becul, trăgându-
l.
3. Înlocuiţi becul.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
5. Montaţi carcasa becului, asigurându-vă că se cuplează
corect.

Îngrijirea autovehiculului155Portierele din spate
1. Introduceţi şurubelniţa aşa cumeste indicat prin săgeţi, apăsaţi
stânga şi eliberaţi carcasa
becului.
2. Apăsaţi uşor becul către clema elastică şi scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi carcasa becului, asigurându-vă că se cuplează
corect.
Luminile interioare
Plafoniera din faţă şi din spate
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Deschideţi capacul din spate. 3. Înlocuiţi becul.
4. Închideţi capacul din spate.
5. Montaţi la loc lentilele.
Plafoniera faţă, lămpile de lectură
1. Scoateţi lentila folosind o şurubelniţă cu lamă plată.
2. Deschideţi capacul din spate. 3. Înlocuiţi becurile.
4. Închideţi capacul din spate.
5. Montaţi la loc lentilele.

156Îngrijirea autovehicululuiPlafoniera spate demontabilă
1. Apăsaţi butonul din parteasuperioară a ansamblului lămpii
pentru a îl elibera.
2. Scoateţi ansamblul lămpii din punctele prezentate în ilustraţie.
3. Schimbaţi becul, asigurându-vă că se cuplează corect.
4. Montaţi la loc ansamblul lămpii.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea din dreapta a compartimentului motor, lângă
baterie
● sub un capac în partea inferioară
a blocului instrumentelor de bord, pe partea şoferului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.

Îngrijirea autovehiculului157
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate recunoaşte
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Se recomandă să aveţi permanent un set complet de siguranţe.
Unele funcţii pot fi protejate de mai
multe siguranţe. Siguranţele fuzibile
pot fi de asemenea introduse şi fără a fi alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual de
utilizare se aplică autovehiculului
dumneavoastră. Consultaţi eticheta
cutiei de siguranţe, acolo unde
există în dotare.
Extractorul de siguranţe
Folosiţi un extractor de siguranţe
pentru a scoate siguranţele.
Un extractor de siguranţe vă poate
ajuta la înlocuirea siguranţelor.

Îngrijirea autovehiculului161Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Anvelopele cu următoarele
dimensiuni: 185/65 R15, 195/65 R15
şi 195/60 R16 C sunt admise ca
anvelope de iarnă.Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlatC:utilizare pentru transport
comercial de mărfuri sau de
pasageri16:diametru roată, în inci95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Literă cod de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/hAnvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 191.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei (dacă este montată)
indică anvelopele de echipare
originală şi presiunile de umflare a
anvelopelor corespunzătoare.

Îngrijirea autovehiculului163de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Stare de presiune scăzută în
anvelope
O situaţie de presiune scăzută în
anvelope este indicată de aprinderea
lămpii de control w 3 86 însoţită de un
semnal sonor. La autovehiculele cu
versiune multifuncţională a Centrului
de informaţii pentru şofer (DIC), se
afişează şi un mesaj corespunzător.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 191.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentruactualizarea valorilor de presiune în
anvelope în sistem. În acest timp, w
se poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica apropierea unei situaţii
de presiune scăzută. Verificaţi
presiunea în anvelope la toate cele
patru roţi.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu poate fi recunoscută
de sistem şi w clipeşte timp de câteva
secunde, apoi se aprinde în mod
continuu. La autovehiculele cu
versiune multifuncţională a DIC, se
afişează şi un mesaj corespunzător.
Roata de rezervă sau roata de
rezervă de uz temporar nu sunt
prevăzute cu senzori de presiune.
TPMS nu este operaţional pentruaceste roţi. Pentru cele trei roţi
suplimentare, TPMS rămâne
operaţional.
Roata de rezervă 3 170, Schimbarea
roţii 3 168.
Lampa de control w şi (în funcţie de
versiune), un mesaj corespunzător
apar la fiecare ciclu de punere a
contactului, până când anvelopele
sunt umflate la presiunea corectă.
Centrul de informaţii pentru şofer
(DIC) 3 90.
Influenţa temperaturii Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc.
Valorile presiunii în anvelope
prevăzute pe eticheta cu informaţii
ale anvelopei şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, adică temperatura de
20 °C. Presiunea creşte cu aproape
10 kPa (0,1 bar) pentru o creştere de
10 °C a temperaturii. Trebuie să se
ţină cont de aceasta atunci când se
verifică anvelope calde.
