2016 OPEL CASCADA Uporabniški priročnik

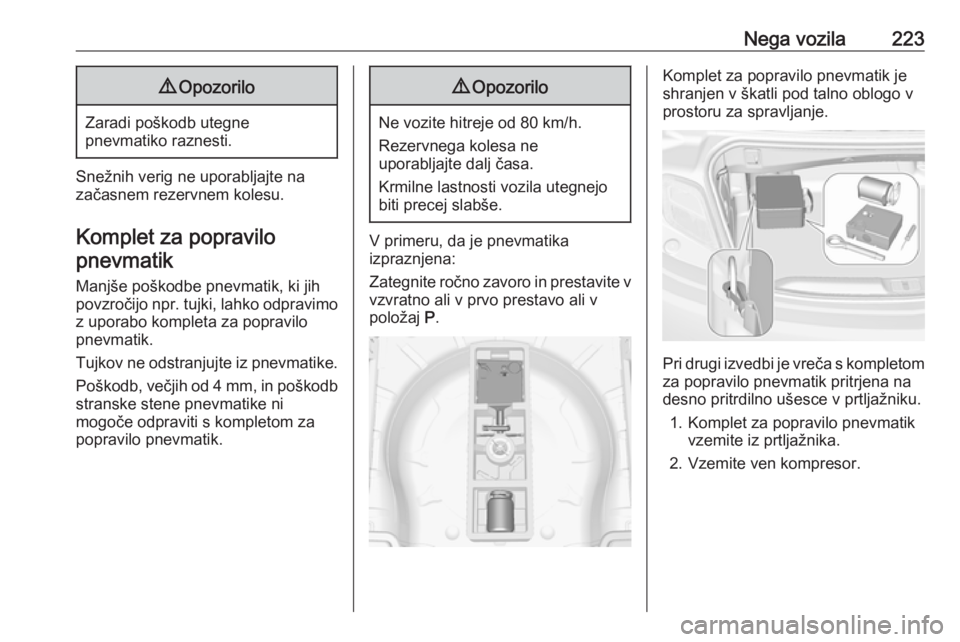

Nega vozila2239Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilopnevmatik
Manjše poškodbe pnevmatik, ki jih
povzročijo npr. tujki, lahko odpravimo
z uporabo kompleta za popravilo
pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodb, večjih od 4 mm, in poškodb
stranske stene pnevmatike ni
mogoče odpraviti s kompletom za popravilo pnevmatik.
9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.
Komplet za popravilo pnevmatik je
shranjen v škatli pod talno oblogo v
prostoru za spravljanje.
Pri drugi izvedbi je vreča s kompletom za popravilo pnevmatik pritrjena na
desno pritrdilno ušesce v prtljažniku.
1. Komplet za popravilo pnevmatik vzemite iz prtljažnika.
2. Vzemite ven kompresor.

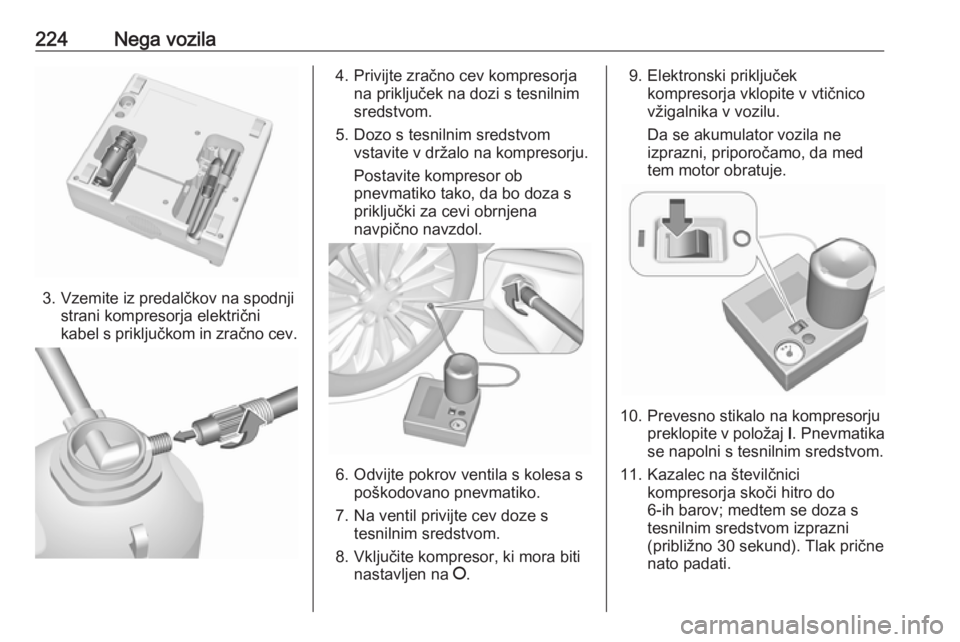

224Nega vozila
3. Vzemite iz predalčkov na spodnjistrani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
9. Elektronski priključek
kompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator vozila ne
izprazni, priporočamo, da med
tem motor obratuje.
10. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov; medtem se doza s
tesnilnim sredstvom izprazni (približno 30 sekund). Tlak prične
nato padati.

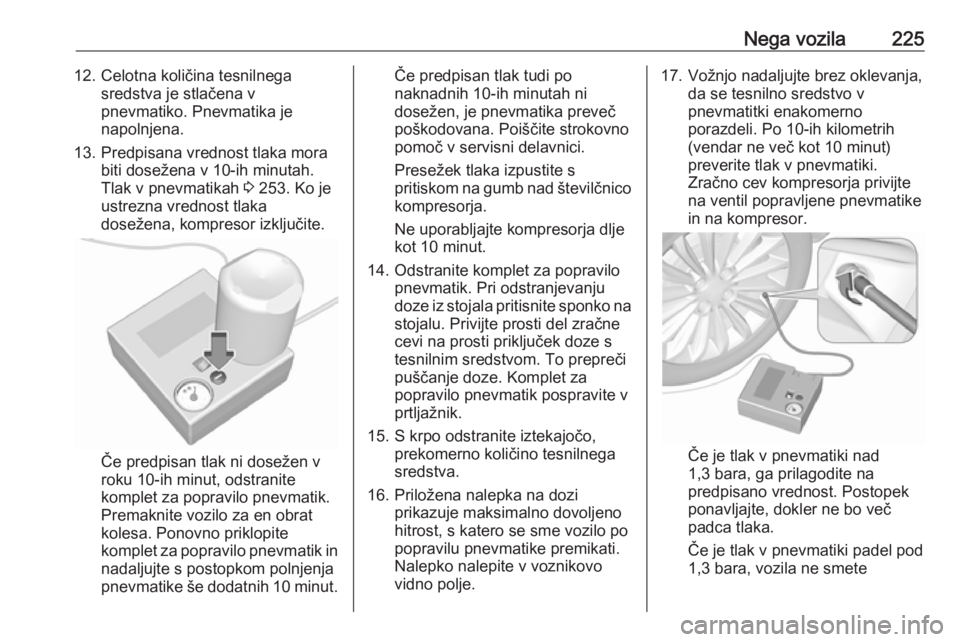

Nega vozila22512. Celotna količina tesnilnegasredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 253. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku 10-ih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih 10 minut .
Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico kompresorja.
Ne uporabljajte kompresorja dlje kot 10 minut.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za
popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
16. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.17. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10-ih kilometrih
(vendar ne več kot 10 minut)
preverite tlak v pnevmatiki.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, vozila ne smete

226Nega vozilauporabljati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik spravite v prtljažnik.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo
dajte zamenjati, kakor hitro je to
izvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.Priloženi adapterji so uporabni tudi
za napihovanje drugih stvari kot npr.
žoge, blazine, zračnice itn. Nahajajo se pod kompresorjem. Odstranitev:
privijte zračno cev na kompresor in
izvlecite adapter.
Zamenjava kolesa Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 223.
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Rezervno kolo vzemite iz vozila 3 229.
● Nikoli ne menjajte več kot eno kolo hkrati.●Dvigalko uporabite le za menjavo
koles v primeru defekta in ne za sezonsko menjavanje zimskih-letnih pnevmatik.
● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred montažo kolesa očistite kolesne matice in navoje s čisto
krpo.9 Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.

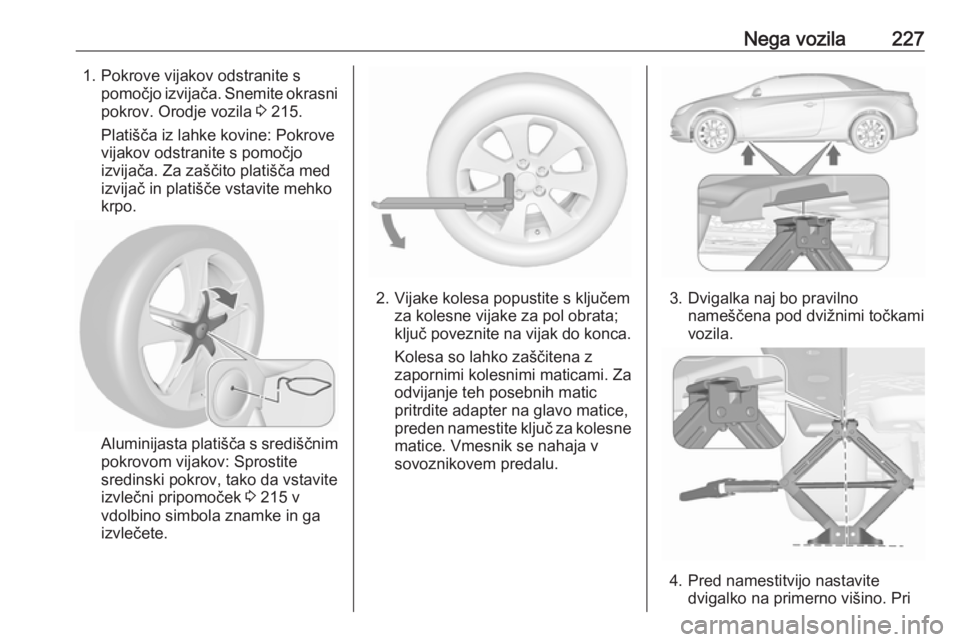

Nega vozila2271. Pokrove vijakov odstranite spomočjo izvijača. Snemite okrasnipokrov. Orodje vozila 3 215.
Platišča iz lahke kovine: Pokrove
vijakov odstranite s pomočjo
izvijača. Za zaščito platišča med
izvijač in platišče vstavite mehko
krpo.
Aluminijasta platišča s središčnim pokrovom vijakov: Sprostite
sredinski pokrov, tako da vstavite
izvlečni pripomoček 3 215 v
vdolbino simbola znamke in ga
izvlečete.
2. Vijake kolesa popustite s ključem za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi maticami. Za odvijanje teh posebnih matic
pritrdite adapter na glavo matice,
preden namestite ključ za kolesne matice. Vmesnik se nahaja v
sovoznikovem predalu.3. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.
4. Pred namestitvijo nastavite dvigalko na primerno višino. Pri

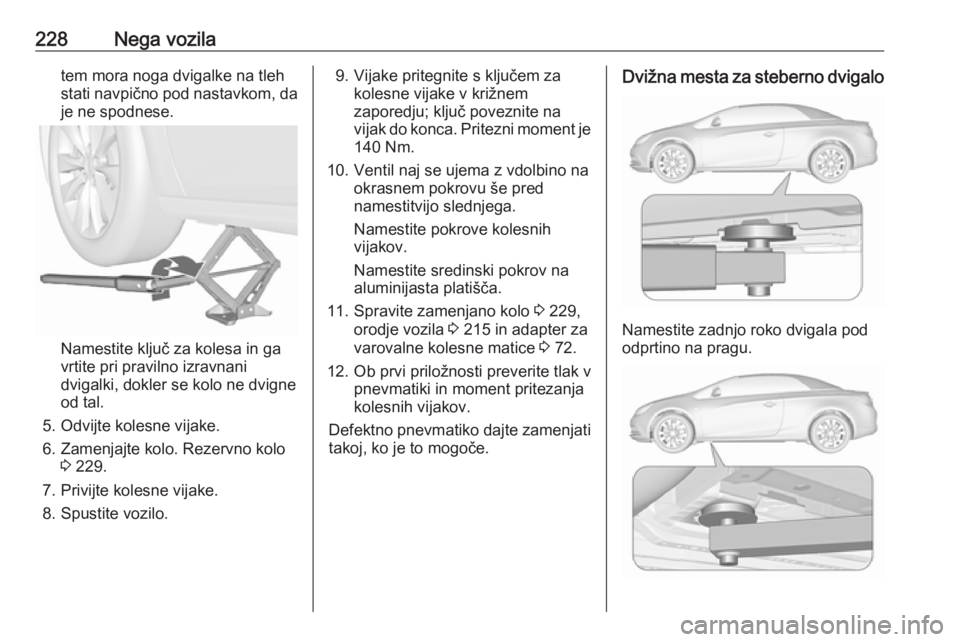

228Nega vozilatem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani dvigalki, dokler se kolo ne dvigneod tal.
5. Odvijte kolesne vijake.
6. Zamenjajte kolo. Rezervno kolo 3 229.
7. Privijte kolesne vijake. 8. Spustite vozilo.
9. Vijake pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
140 Nm.
10. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
Namestite sredinski pokrov na
aluminijasta platišča.
11. Spravite zamenjano kolo 3 229,
orodje vozila 3 215 in adapter za
varovalne kolesne matice 3 72.
12. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanja
kolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.Dvižna mesta za steberno dvigalo
Namestite zadnjo roko dvigala pod
odprtino na pragu.

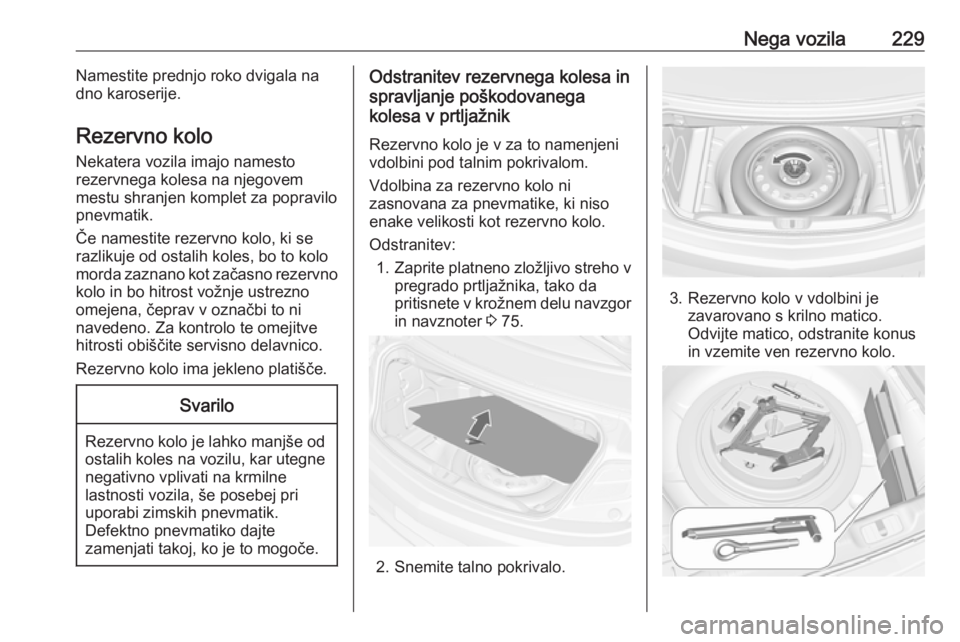

Nega vozila229Namestite prednjo roko dvigala na
dno karoserije.
Rezervno kolo Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik.
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Odstranitev rezervnega kolesa in
spravljanje poškodovanega
kolesa v prtljažnik
Rezervno kolo je v za to namenjeni
vdolbini pod talnim pokrivalom.
Vdolbina za rezervno kolo ni
zasnovana za pnevmatike, ki niso enake velikosti kot rezervno kolo.
Odstranitev: 1. Zaprite platneno zložljivo streho v
pregrado prtljažnika, tako da
pritisnete v krožnem delu navzgor in navznoter 3 75.
2. Snemite talno pokrivalo.
3. Rezervno kolo v vdolbini je
zavarovano s krilno matico.Odvijte matico, odstranite konus
in vzemite ven rezervno kolo.

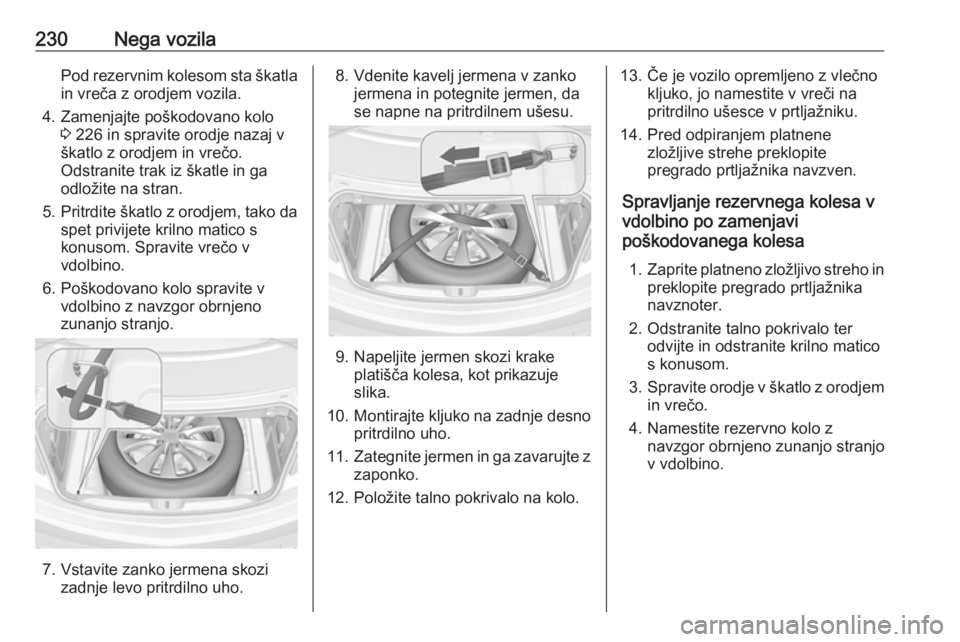

230Nega vozilaPod rezervnim kolesom sta škatla
in vreča z orodjem vozila.
4. Zamenjajte poškodovano kolo 3 226 in spravite orodje nazaj v
škatlo z orodjem in vrečo.
Odstranite trak iz škatle in ga
odložite na stran.
5. Pritrdite škatlo z orodjem, tako da
spet privijete krilno matico s
konusom. Spravite vrečo v
vdolbino.
6. Poškodovano kolo spravite v vdolbino z navzgor obrnjenozunanjo stranjo.
7. Vstavite zanko jermena skozi zadnje levo pritrdilno uho.
8. Vdenite kavelj jermena v zankojermena in potegnite jermen, da
se napne na pritrdilnem ušesu.
9. Napeljite jermen skozi krake platišča kolesa, kot prikazuje
slika.
10. Montirajte kljuko na zadnje desno
pritrdilno uho.
11. Zategnite jermen in ga zavarujte z
zaponko.
12. Položite talno pokrivalo na kolo.
13. Če je vozilo opremljeno z vlečno kljuko, jo namestite v vreči na
pritrdilno ušesce v prtljažniku.
14. Pred odpiranjem platnene zložljive strehe preklopite
pregrado prtljažnika navzven.
Spravljanje rezervnega kolesa v
vdolbino po zamenjavi
poškodovanega kolesa
1. Zaprite platneno zložljivo streho in
preklopite pregrado prtljažnika
navznoter.
2. Odstranite talno pokrivalo ter odvijte in odstranite krilno matico
s konusom.
3. Spravite orodje v škatlo z orodjem
in vrečo.
4. Namestite rezervno kolo z navzgor obrnjeno zunanjo stranjov vdolbino.
