Göstergeler ve kumanda birimleri87Başka bir 12 Volt aksesuar prizi arka
konsolda bulunmaktadır. Örtüyü
aşağı doğru katlayın.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da
aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların
elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Şarj cihazı veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 145.Çakmak
Çakmak, ön konsolda bulunmaktadır.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.
Küllükler
Dikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.
Portatif küllük bardak tutucularına
yerleştirilebilir.

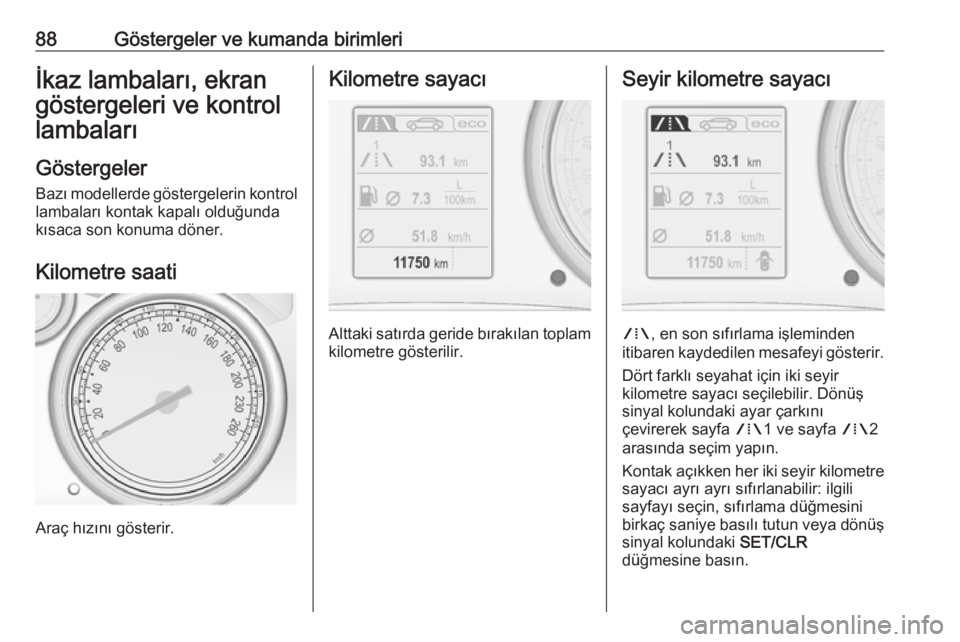

88Göstergeler ve kumanda birimleriİkaz lambaları, ekran
göstergeleri ve kontrol
lambaları
Göstergeler Bazı modellerde göstergelerin kontrol
lambaları kontak kapalı olduğunda
kısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre gösterilir.
Seyir kilometre sayacı
W , en son sıfırlama işleminden
itibaren kaydedilen mesafeyi gösterir.
Dört farklı seyahat için iki seyir
kilometre sayacı seçilebilir. Dönüş
sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her iki seyir kilometre sayacı ayrı ayrı sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş
sinyal kolundaki SET/CLR
düğmesine basın.

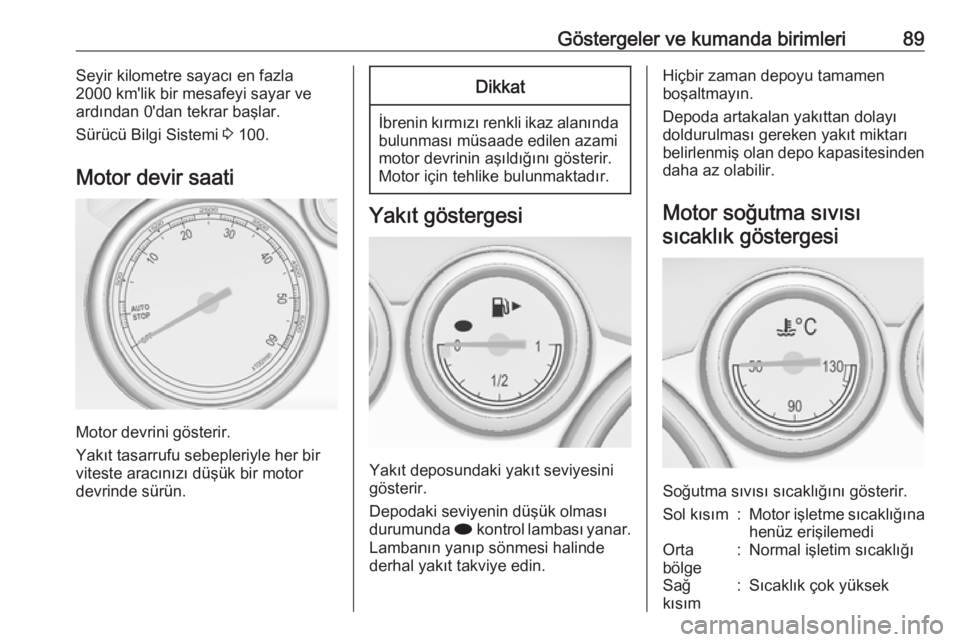

Göstergeler ve kumanda birimleri89Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi 3 100.
Motor devir saati
Motor devrini gösterir.
Yakıt tasarrufu sebepleriyle her bir
viteste aracınızı düşük bir motor
devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki yakıt seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Motor soğutma sıvısısıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
Sol kısım:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığıSağ
kısım:Sıcaklık çok yüksek

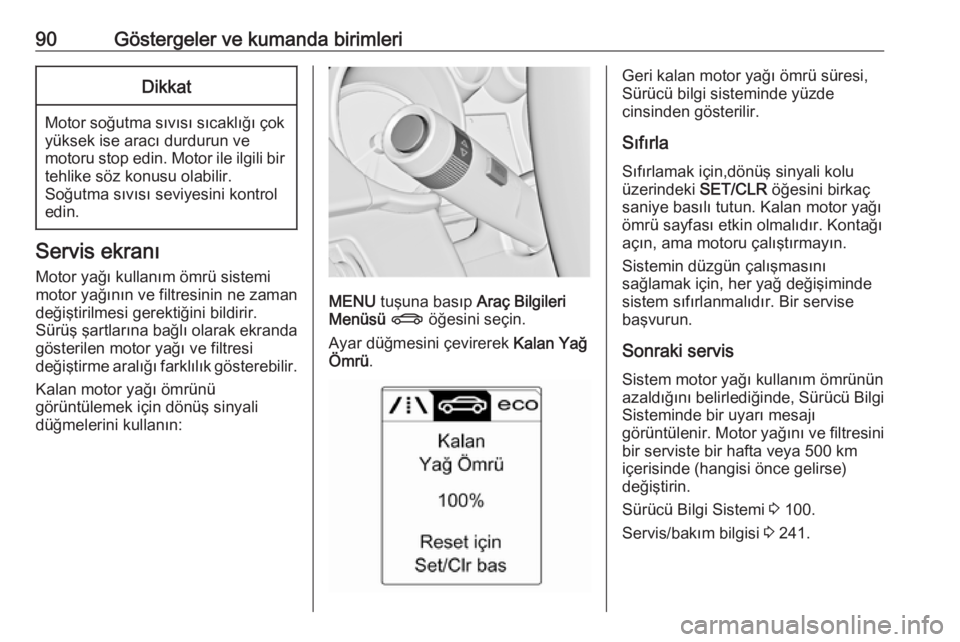

90Göstergeler ve kumanda birimleriDikkat
Motor soğutma sıvısı sıcaklığı çokyüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan motor yağı ömrünü
görüntülemek için dönüş sinyali
düğmelerini kullanın:
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .
Geri kalan motor yağı ömrü süresi,
Sürücü bilgi sisteminde yüzde
cinsinden gösterilir.
SıfırlaSıfırlamak için,dönüş sinyali kolu
üzerindeki SET/CLR öğesini birkaç
saniye basılı tutun. Kalan motor yağı
ömrü sayfası etkin olmalıdır. Kontağı
açın, ama motoru çalıştırmayın.
Sistemin düzgün çalışmasını
sağlamak için, her yağ değişiminde
sistem sıfırlanmalıdır. Bir servise
başvurun.
Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde, Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 100.
Servis/bakım bilgisi 3 241.

Göstergeler ve kumanda birimleri91Kontrol lambalarıAnlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı:Tehlike, önemli hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi:Etkinleştirme onayıBeyaz:Etkinleştirme onayı

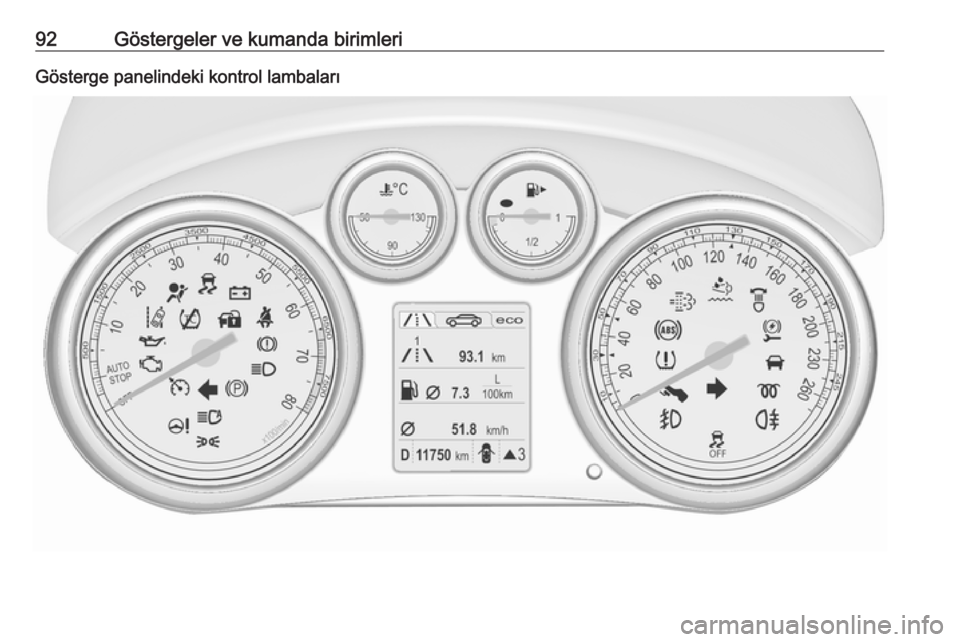

92Göstergeler ve kumanda birimleriGösterge panelindeki kontrol lambaları

Göstergeler ve kumanda birimleri93Orta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 93XEmniyet kemeri takma uyarısı
3 94vHava yastığı sistemi ve kemer
gerdiriciler ve roll-barlar 3 94VHava yastığının devre dışı bıra‐
kılması 3 94pŞarj sistemi 3 95ZArıza gösterge lambası 3 95RFren ve debriyaj sistemi 3 95-Pedala basın 3 95mElektrikli park freni 3 96jElektrikli park freni arızası
3 96uAnti blokaj fren sistemi (ABS)
3 96RVites yükseltme 3 96cServo direksiyon 3 96)Şerit değiştirme uyarısı 3 97nElektronik Stabilite Kontrolü
kapalı 3 97bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 97kÇekiş Kontrol Sistemi kapalı
3 97!Ön ısıtma 3 97%Dizel partikül filtresi 3 97YAdBlue 3 98wLastik basıncı kontrol sistemi
3 98IMotor yağ basıncı 3 98iDüşük yakıt seviyesi 3 98dElektronik şifreli devre kesici
(immobilizer) 3 998Dış aydınlatma 3 99CUzun hüzmeli far 3 99lUzun hüzmeli far asistanı
3 99fSürüşe duyarlı ön farlar (AFL)
3 99>Sis farı 3 99rArka sis lambası 3 99mHız Sabitleme Sistemi (Cruise
control) 3 99AÖnde araç tespit edildi 3 100hKapı açık 3 100
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.

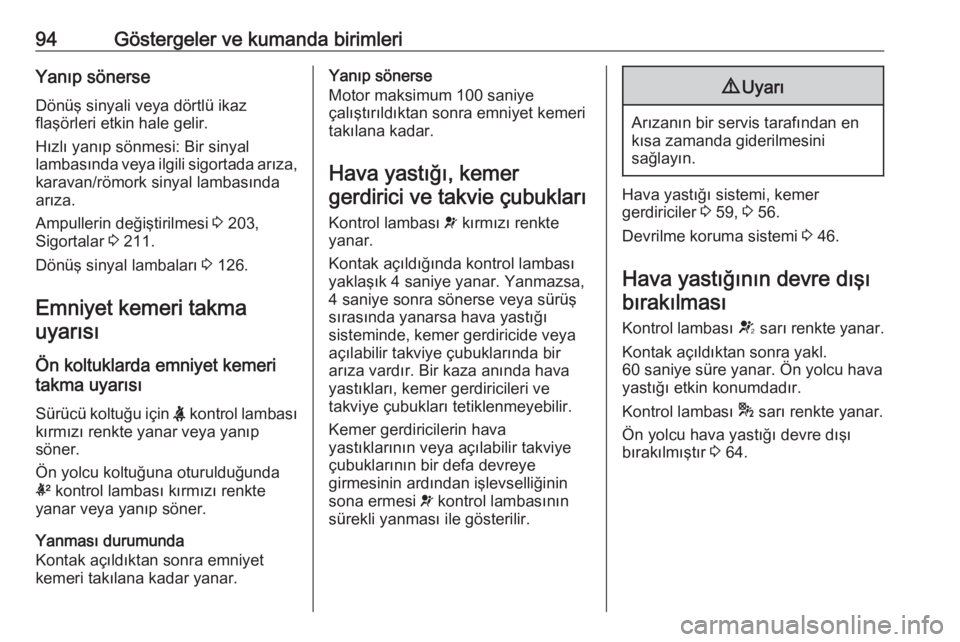

94Göstergeler ve kumanda birimleriYanıp sönerseDönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 203,
Sigortalar 3 211.
Dönüş sinyal lambaları 3 126.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemer gerdirici ve takvie çubukları
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiricide veya
açılabilir takviye çubuklarında bir
arıza vardır. Bir kaza anında hava
yastıkları, kemer gerdiricileri ve
takviye çubukları tetiklenmeyebilir.
Kemer gerdiricilerin hava
yastıklarının veya açılabilir takviye
çubuklarının bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 59, 3 56.
Devrilme koruma sistemi 3 46.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 64.
