2016 OPEL CASCADA ESP

44Llaves, puertas y ventanillasPara instalar los deflectores, se de‐
berá abrir la capota.
Colocación del deflector de aire
pequeño
● Abata el respaldo trasero iz‐ quierdo 3 75.
● Retire la cubierta de la guía entre
los reposacabezas traseros des‐
lizando a los lados hasta el lado
izquierdo del vehículo.
● Inserte el adaptador del deflector
con la elevación en el hueco
opuesto de la guía.
● Deslice el deflector por la guía en
el lado derecho del vehículo
hasta que quede acoplada.
● Levante el respaldo trasero.
Retire el deflector en el orden inverso.
Colocación del deflector de aire
grande
● Extraiga el deflector de la bolsa.● Extraiga los cuatro pasadores de
bloqueo del deflector: los supe‐
riores saltan por el muelle al ex‐
traer girando los pasadores de
los soportes de los dos lados, los
inferiores al elevar los retenes en las deslizaderas de los dos la‐
dos.
● Extienda el deflector de aire.

Llaves, puertas y ventanillas45
● Con las bisagras detrás de losasientos inserte los pasadores
de bloqueo del lado derecho en
las ranuras del revestimiento de
la parte derecha cerca del
asiento trasero. Abata el deflec‐
tor un poco en el centro e inserte los pasadores de bloqueo de la
parte izquierda en las ranuras del
revestimiento de la parte iz‐
quierda. Asegúrese de que todos los pasadores están correcta‐mente acoplados. Empuje el de‐
flector por el centro.● Abata la parte superior hasta la posición vertical.
Los asientos traseros no se pueden
ocupar cuando está montado el de‐
flector de aire grande.
La parte vertical del deflector se
puede plegar cuando no se utilice.
El deflector de aire puede permane‐
cer montado cuando la capota está
cerrada.
Para retirar la parte vertical de ple‐
gado del deflector. Eleve el deflector
por el centro un poco y retírelo de las
ranuras de los dos lados.
Guarde el deflector de aire
Para guardar el deflector, mueva los
pasadores de bloqueo de la parte tra‐
sera empujando hacia atrás y girando los pasadores en los soportes. Em‐puje hacia atrás las correderas de los
pasadores de bloqueo delanteros
hasta que queden acoplados. Gire el
deflector y guárdelo en la bolsa.
Abata los respaldos traseros. Alinee
la cubierta dura de la bolsa en el com‐
partimento de carga. Coloque la
bolsa desde la parte inferior hacia
arriba en la guía lateral en las ranuras de la estructura superior. Coloque la

46Llaves, puertas y ventanillasbolsa con el fijador de velcro por las
argollas de los dos lados. Levante los
respaldos traseros.
Sistema antivuelco
El sistema antivuelco consiste en una estructura de parabrisas y barras an‐ tivuelco debajo de las cubiertas de‐
trás de los reposacabezas traseros.
En caso de vuelco, choque frontal o
colisión lateral, las barras antivuelco
se despliegan automáticamente ha‐
cia arriba en milisegundos. Se des‐
pliegan junto con los sistemas de air‐
bag frontales y laterales.
Nota
No coloque objetos sobre las tapas
de las barras antivuelco, detrás de
los reposacabezas.
El testigo de control del airbag v se
enciende si se han desplegado las
barras antivuelco.
El sistema se despliega tanto con la
capota abierta como cerrada.
Si las barras antivuelco se han des‐
plegado, no se debe accionar la ca‐
pota. Sonará una alarma continua y
aparecerá un mensaje en el centro de información del conductor.

Asientos, sistemas de seguridad47Asientos, sistemas
de seguridadReposacabezas ........................... 47
Reposacabezas activos ............49
Asientos delanteros .....................49
Posición de asiento ...................49
Ajuste de los asientos ...............50
Abatir el respaldo ......................52
Ajuste del asiento eléctrico ........54
Reposabrazos ........................... 56
Calefacción ................................ 56
Ventilación ................................. 56
Cinturones de seguridad .............57
Cinturón de seguridad de tres puntos ....................................... 59
Sistema de airbags ......................60
Sistema de airbags frontales .....63
Sistema de airbags laterales .....64
Desactivación de los airbags .....65
Sistemas de retención infantil ......66
Posiciones de montaje del sistema de retención infantil .....68Sistemas de retención infantil
ISOFIX ...................................... 71
Argollas de fijación de los anclajes .................................... 71Reposacabezas
Posición9 Advertencia
Conduzca siempre con el apoya
cabezas ajustado en la posición correcta.
El borde superior del resposacabe‐
zas debe estar en la parte superior de la cabeza. Si esto no es posible para
personas muy altas, se debe ajustar
el reposacabezas en la posición más

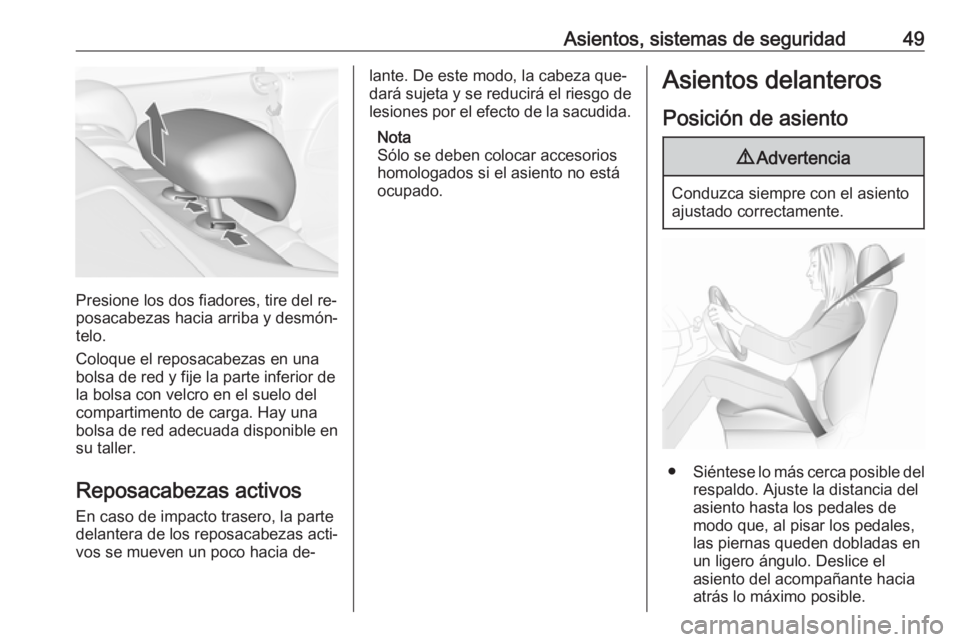

Asientos, sistemas de seguridad49
Presione los dos fiadores, tire del re‐
posacabezas hacia arriba y desmón‐
telo.
Coloque el reposacabezas en una
bolsa de red y fije la parte inferior de
la bolsa con velcro en el suelo del
compartimento de carga. Hay una
bolsa de red adecuada disponible en
su taller.
Reposacabezas activos
En caso de impacto trasero, la parte
delantera de los reposacabezas acti‐
vos se mueven un poco hacia de‐
lante. De este modo, la cabeza que‐
dará sujeta y se reducirá el riesgo de
lesiones por el efecto de la sacudida.
Nota
Sólo se deben colocar accesorios homologados si el asiento no está
ocupado.Asientos delanteros
Posición de asiento9 Advertencia
Conduzca siempre con el asiento
ajustado correctamente.
● Siéntese lo más cerca posible del
respaldo. Ajuste la distancia del
asiento hasta los pedales de
modo que, al pisar los pedales,
las piernas queden dobladas en
un ligero ángulo. Deslice el
asiento del acompañante hacia
atrás lo máximo posible.

50Asientos, sistemas de seguridad● Coloque los hombros lo máscerca posible del respaldo.
Ajuste la inclinación del respaldo de modo que pueda coger el vo‐
lante con los brazos ligeramente
doblados. Al girar el volante, debe mantener el contacto de los
hombros con el respaldo. El res‐
paldo no debe estar demasiado
inclinado hacia atrás. Le reco‐
mendamos un ángulo de inclina‐
ción máximo de 25°.
● Ajustar el volante 3 82.
● Ajuste la altura del asiento de modo que el campo visual quede
libre hacia todos los lados y
pueda ver todos los instrumentos
indicadores. Debería quedar
como mínimo un palmo de hol‐
gura entre la cabeza y el marco
del techo. Los muslos deben quedar apoyados ligeramente,
sin presión, sobre el asiento.
● Ajustar el reposacabezas 3 47.● Ajuste el apoyo para los muslos
de modo que exista una separa‐
ción de dos dedos de anchura
entre el borde del asiento y la
corva de la pierna.
● Ajuste el apoyo lumbar de modo que se adapte a la forma natural
de la columna vertebral.
Ajuste de los asientos9 Peligro
Para permitir un correcto desplie‐
gue del airbag, debe estar sen‐
tado a más de 25 cm del volante.
9 Advertencia
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían mo‐
verse de forma incontrolada.
Conduzca únicamente con los asien‐ tos y reposacabezas anclados.
Ajuste longitudinal del asiento
Tire del asidero, deslice el asiento,
suelte el asidero. Intente mover el
respaldo hacia delante y hacia atrás para asegurarse de que el asiento
está bloqueado en su posición.

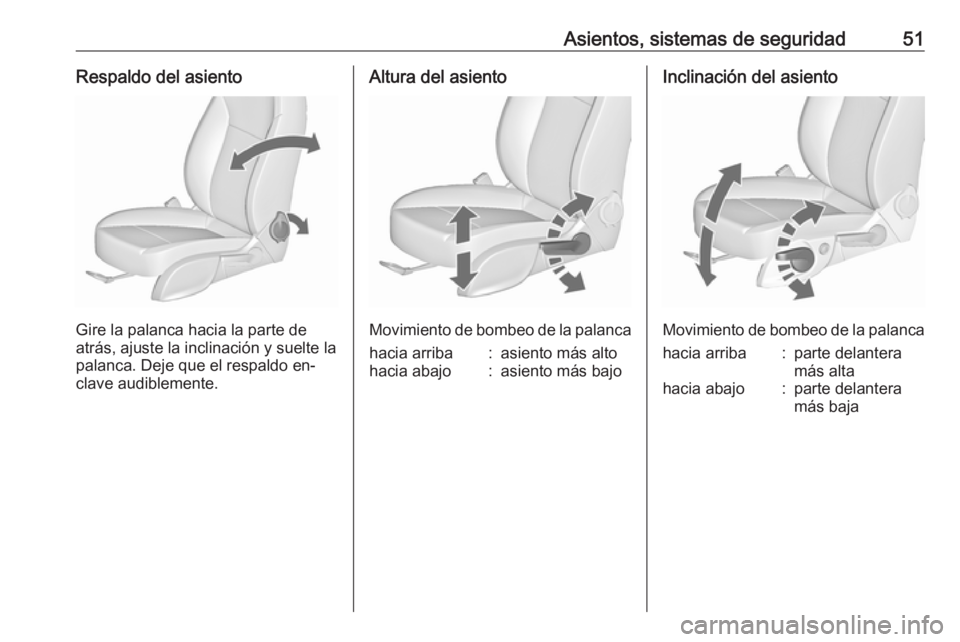

Asientos, sistemas de seguridad51Respaldo del asiento
Gire la palanca hacia la parte de
atrás, ajuste la inclinación y suelte la
palanca. Deje que el respaldo en‐
clave audiblemente.
Altura del asiento
Movimiento de bombeo de la palanca
hacia arriba:asiento más altohacia abajo:asiento más bajoInclinación del asiento
Movimiento de bombeo de la palanca
hacia arriba:parte delantera
más altahacia abajo:parte delantera
más baja

52Asientos, sistemas de seguridadApoyo lumbar
Ajuste el apoyo lumbar con el conmu‐
tador de cuatro posiciones para
adaptarlo a sus necesidades perso‐
nales.
Para mover el apoyo hacia arriba o
hacia abajo: pulse el conmutador
arriba o abajo.
Para aumentar o disminuir el apoyo:
pulse el conmutador hacia delante o
hacia atrás.
Apoyo para los muslos regulable
Tire de la palanca y deslice el apoyo
para los muslos.
Abatir el respaldo
9 Advertencia
Los pasajeros de los asientos tra‐
seros deberán procurar no quedar atrapados por el mecanismo de
ajuste cuando se desplace el
asiento a su posición original.
Atención
Cuando el asiento está en la posi‐
ción más alta, baje el reposacabe‐ zas y levante el parasol antes de
abatir los respaldos.
Abatimiento del respaldo en
asientos accionados
manualmente
Eleve la palanca de desbloqueo y
abata hacia adelante el respaldo,
luego deslice el asiento hacia ade‐
lante hasta el tope.
