Prostor za odlaganje63
Držati ram (1) zadnjeg bicikla
jednom rukom i povući omču (2)
za odbravljivanje.
Držati zadnji bicikl obema rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera 1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu (1) unapred i zadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Page 66 of 247
64Prostor za odlaganjeRasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača (2).
Pritisnuti dugme (1) i vratiti nosač (2).
Postaviti montažnu konzolu kao što je prikazano na ilustraciji.
Okrenuti ručicu (1) u stranu za
odbravljivanje, i podići nosač (2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljeb točka.
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.
Page 67 of 247
Prostor za odlaganje65Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.

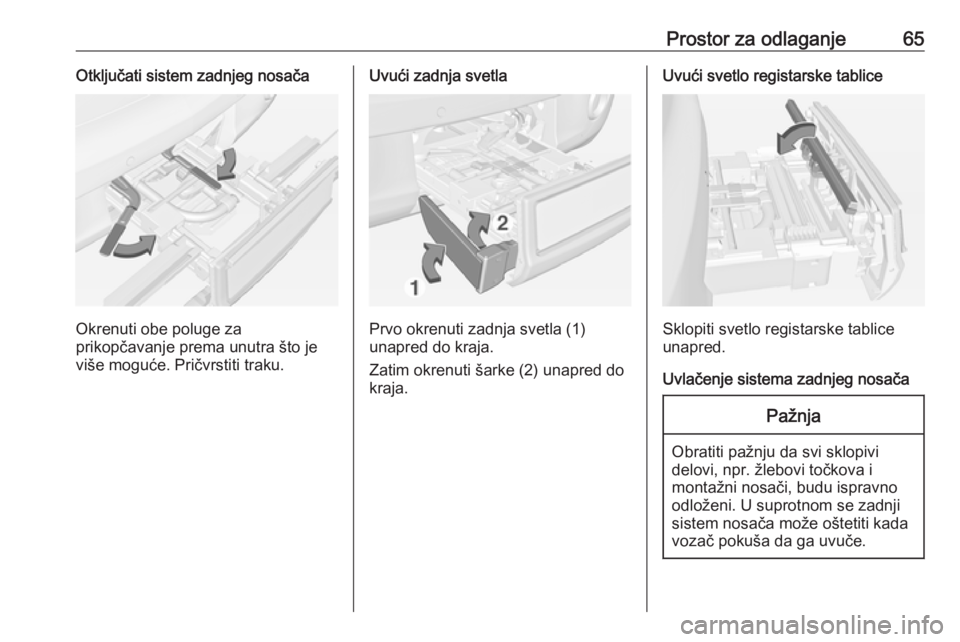

Uvući zadnja svetla
Prvo okrenuti zadnja svetla (1)
unapred do kraja.
Zatim okrenuti šarke (2) unapred do
kraja.
Uvući svetlo registarske tablice
Sklopiti svetlo registarske tablice
unapred.
Uvlačenje sistema zadnjeg nosača
Pažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Page 68 of 247

66Prostor za odlaganje
Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti
prema dole pojedinačno.
Povećanje prtljažnog prostora
Po potrebi izvaditi pokrivač prtljažnog prostora.
Pritisnuti bravicu i gurnuti prema dole
naslon za glavu.
Ubaciti jezičak sigurnosnog pojasa u
bočni držač da se pojas ne bi oštetio.
Povući traku na jednom ili oba
naslona sedišta i oboriti ih prema dole
na jastuk sedišta.
Podići naslone sedišta u vertikalan
položaj tako da se glasno zabrave.
Nasloni sedišta su pravilno
zabravljeni onda kada nisu vidljive
crvene oznake na obe trake za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
Page 69 of 247

Prostor za odlaganje67naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.

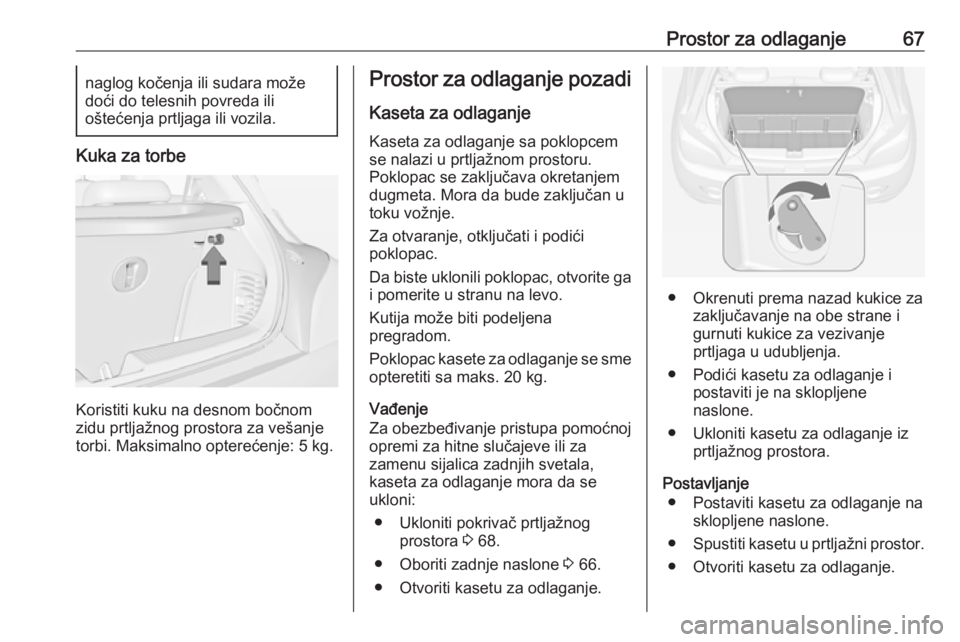

Kuka za torbe
Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za vešanje torbi. Maksimalno opterećenje: 5 kg.
Prostor za odlaganje pozadi
Kaseta za odlaganje
Kaseta za odlaganje sa poklopcem se nalazi u prtljažnom prostoru.
Poklopac se zaključava okretanjem
dugmeta. Mora da bude zaključan u
toku vožnje.
Za otvaranje, otključati i podići
poklopac.
Da biste uklonili poklopac, otvorite ga
i pomerite u stranu na levo.
Kutija može biti podeljena
pregradom.
Poklopac kasete za odlaganje se sme
opteretiti sa maks. 20 kg.
Vađenje
Za obezbeđivanje pristupa pomoćnoj
opremi za hitne slučajeve ili za
zamenu sijalica zadnjih svetala,
kaseta za odlaganje mora da se
ukloni:
● Ukloniti pokrivač prtljažnog prostora 3 68.
● Oboriti zadnje naslone 3 66.
● Otvoriti kasetu za odlaganje.
● Okrenuti prema nazad kukice za zaključavanje na obe strane i
gurnuti kukice za vezivanje
prtljaga u udubljenja.
● Podići kasetu za odlaganje i postaviti je na sklopljene
naslone.
● Ukloniti kasetu za odlaganje iz prtljažnog prostora.
Postavljanje ● Postaviti kasetu za odlaganje na sklopljene naslone.
● Spustiti kasetu u prtljažni prostor.
● Otvoriti kasetu za odlaganje.
Page 70 of 247
68Prostor za odlaganje● Podići kukice za vezivanjeprtljaga na obe strane, i okrenuti
kukice za zaključavanje ka
prednjoj strani radi fiksiranja
kutije na kukice za vezivanje
prtljaga.
● Podići zadnje naslone i postaviti pokrivač prtljažnog prostora.
● Smestiti kofer sa kompletom za popravku pneumatika u odeljak
kasete za odlaganje.
● Zatvoriti i zabraviti poklopac.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.Otvaranje
Podići pokrivač na zadnjem kraju.
Zabraviće se u skoro vertikalnom
položaju. Dalje otvaranje je moguće.
Zatvoriti pokrivač spuštajući ga ispod
tačke zabravljivanja.
Uklanjanje
Gurnuti pokrivač naviše sa leve i
desne strane odozdo i skinuti ga.
Postavljanje
Zabraviti poklopac gurajući ga u
vođice sa obe strane.
Page 71 of 247

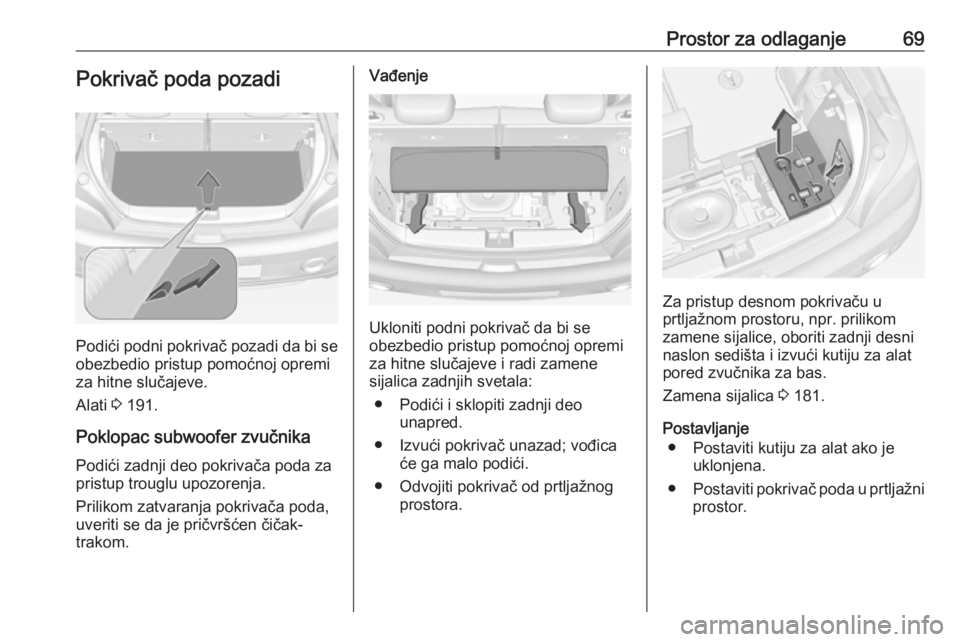

Prostor za odlaganje69Pokrivač poda pozadi
Podići podni pokrivač pozadi da bi seobezbedio pristup pomoćnoj opremi
za hitne slučajeve.
Alati 3 191.
Poklopac subwoofer zvučnika Podići zadnji deo pokrivača poda za
pristup trouglu upozorenja.
Prilikom zatvaranja pokrivača poda,
uveriti se da je pričvršćen čičak-
trakom.
Vađenje
Ukloniti podni pokrivač da bi se
obezbedio pristup pomoćnoj opremi
za hitne slučajeve i radi zamene
sijalica zadnjih svetala:
● Podići i sklopiti zadnji deo unapred.
● Izvući pokrivač unazad; vođica će ga malo podići.
● Odvojiti pokrivač od prtljažnog prostora.
Za pristup desnom pokrivaču u
prtljažnom prostoru, npr. prilikom
zamene sijalice, oboriti zadnji desni
naslon sedišta i izvući kutiju za alat
pored zvučnika za bas.
Zamena sijalica 3 181.
Postavljanje ● Postaviti kutiju za alat ako je uklonjena.
● Postaviti pokrivač poda u prtljažni
prostor.
Page 72 of 247
70Prostor za odlaganje
● Pomeriti pokrivač poda polakounapred, vodeći računa da
vođice uđu u priključke prtljažnog
prostora, i pustiti da se pokrivač
poda spusti na mesto.
● Zatvoriti pokrivač poda sklapanjem gornjeg dela prema
nazad i pričvrstiti ga čičak-
trakom.
● Sklopiti zadnje naslone.
Opšti savet9 Upozorenje
Iz bezbednosnih razloga odložiti
sve delove na njihova mesta u
prtljažnom prostoru, uvek voziti sa
zatvorenim pokrivačem poda
pozadi i, po mogućstvu, sa
podignutim naslonima zadnjih
sedišta.
U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji
se odbacuju u slučaju naglog
kočenja, nagle promene pravca ili
saobraćajne nesreće.

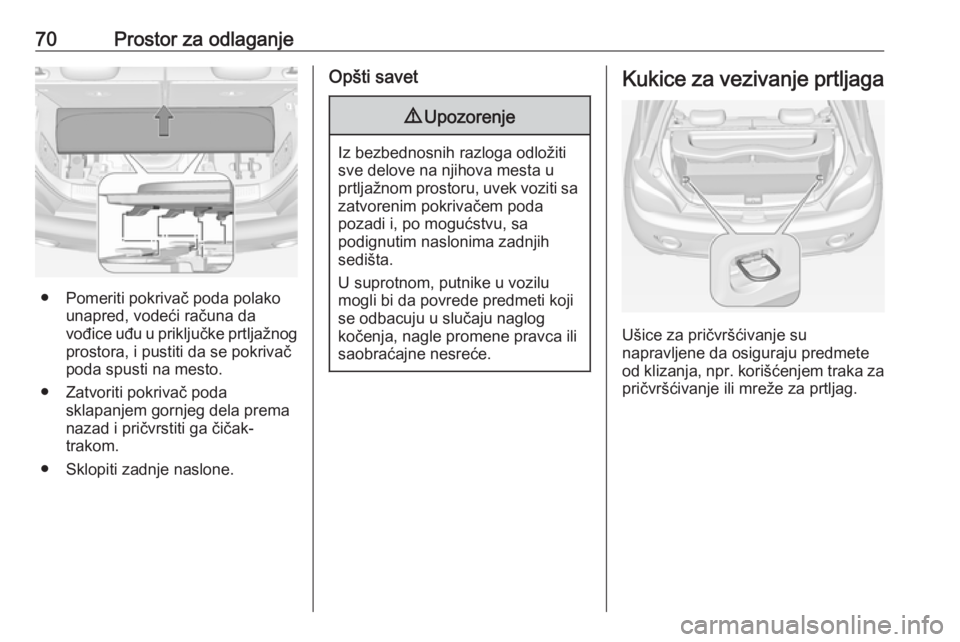

Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
