2016 OPEL ADAM Uputstvo za upotrebu (in Serbian)

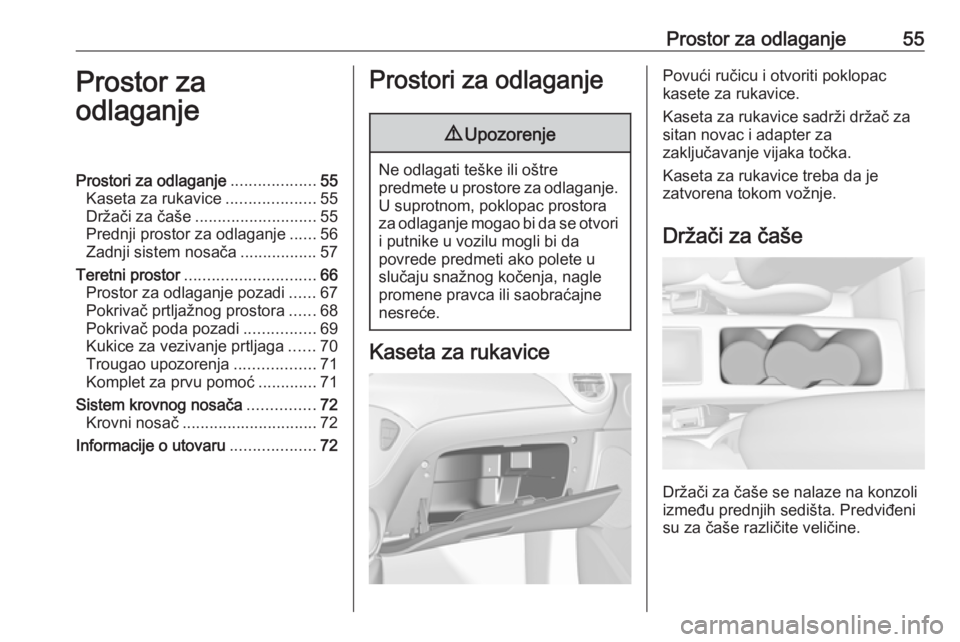

Prostor za odlaganje55Prostor za
odlaganjeProstori za odlaganje ...................55
Kaseta za rukavice ....................55
Držači za čaše ........................... 55
Prednji prostor za odlaganje ......56
Zadnji sistem nosača .................57
Teretni prostor ............................. 66
Prostor za odlaganje pozadi ......67
Pokrivač prtljažnog prostora ......68
Pokrivač poda pozadi ................69
Kukice za vezivanje prtljaga ......70
Trougao upozorenja ..................71
Komplet za prvu pomoć .............71
Sistem krovnog nosača ...............72
Krovni nosač .............................. 72
Informacije o utovaru ...................72Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
Kaseta za rukavice sadrži držač za
sitan novac i adapter za
zaključavanje vijaka točka.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na konzoli
između prednjih sedišta. Predviđeni
su za čaše različite veličine.

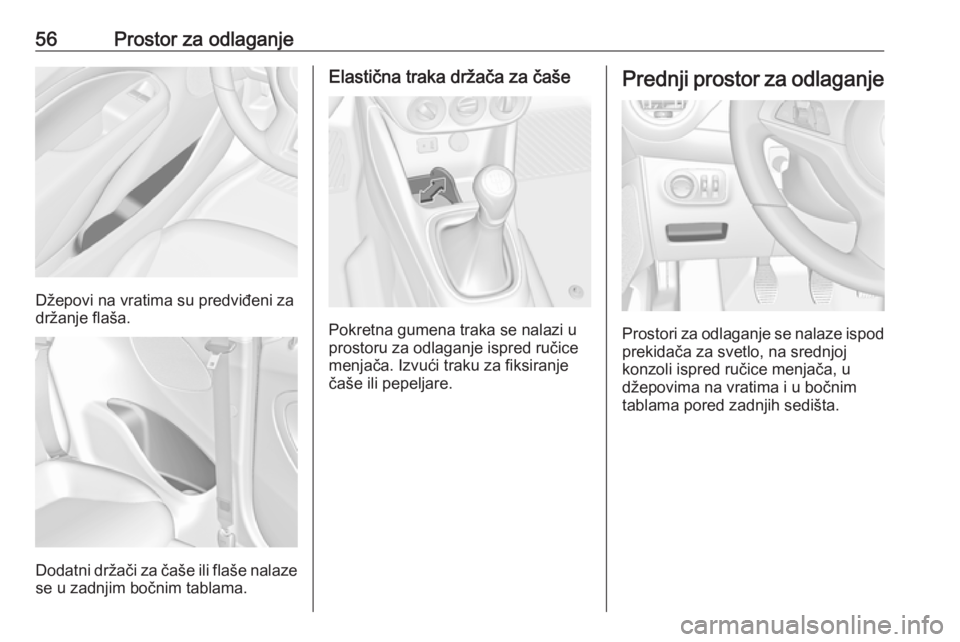

56Prostor za odlaganje
Džepovi na vratima su predviđeni za
držanje flaša.
Dodatni držači za čaše ili flaše nalaze
se u zadnjim bočnim tablama.
Elastična traka držača za čaše
Pokretna gumena traka se nalazi u
prostoru za odlaganje ispred ručice
menjača. Izvući traku za fiksiranje
čaše ili pepeljare.
Prednji prostor za odlaganje
Prostori za odlaganje se nalaze ispod prekidača za svetlo, na srednjoj
konzoli ispred ručice menjača, u
džepovima na vratima i u bočnim
tablama pored zadnjih sedišta.

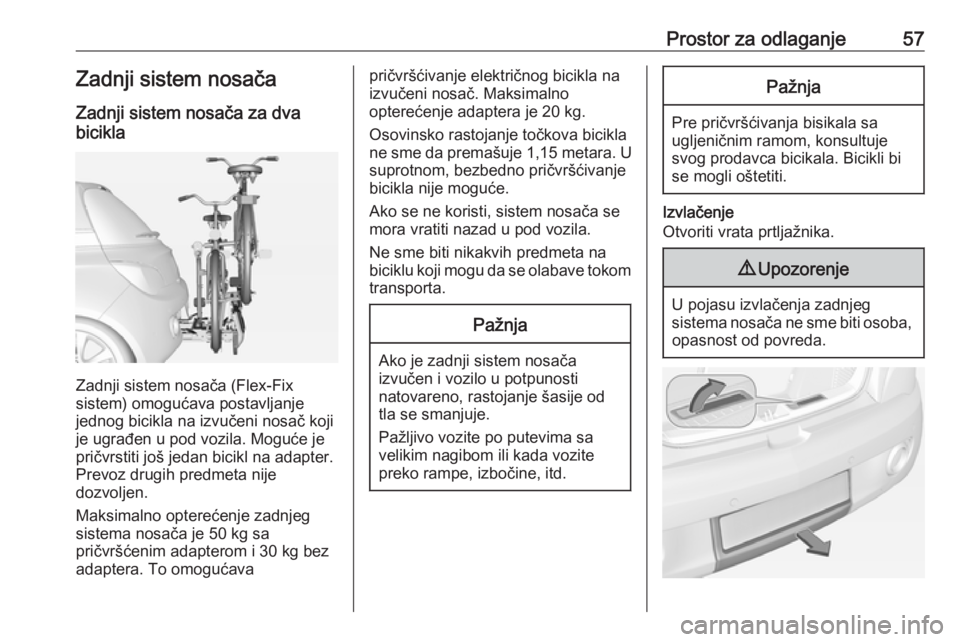

Prostor za odlaganje57Zadnji sistem nosača
Zadnji sistem nosača za dva
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na izvučeni nosač koji
je ugrađen u pod vozila. Moguće je
pričvrstiti još jedan bicikl na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 50 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnog bicikla na
izvučeni nosač. Maksimalno
opterećenje adaptera je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.
Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

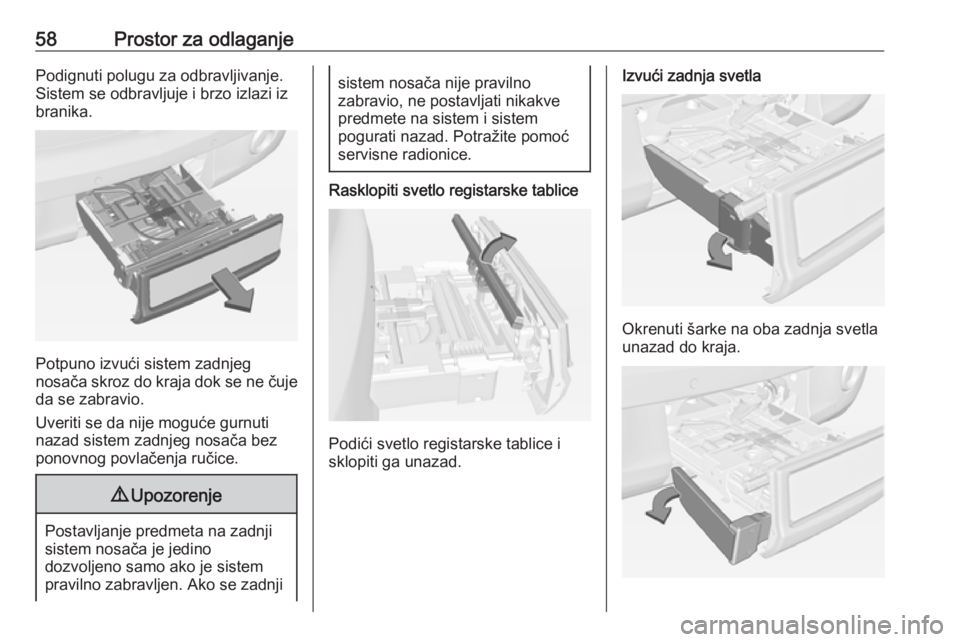

58Prostor za odlaganjePodignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti svetlo registarske tablice
Podići svetlo registarske tablice i
sklopiti ga unazad.
Izvući zadnja svetla
Okrenuti šarke na oba zadnja svetla
unazad do kraja.

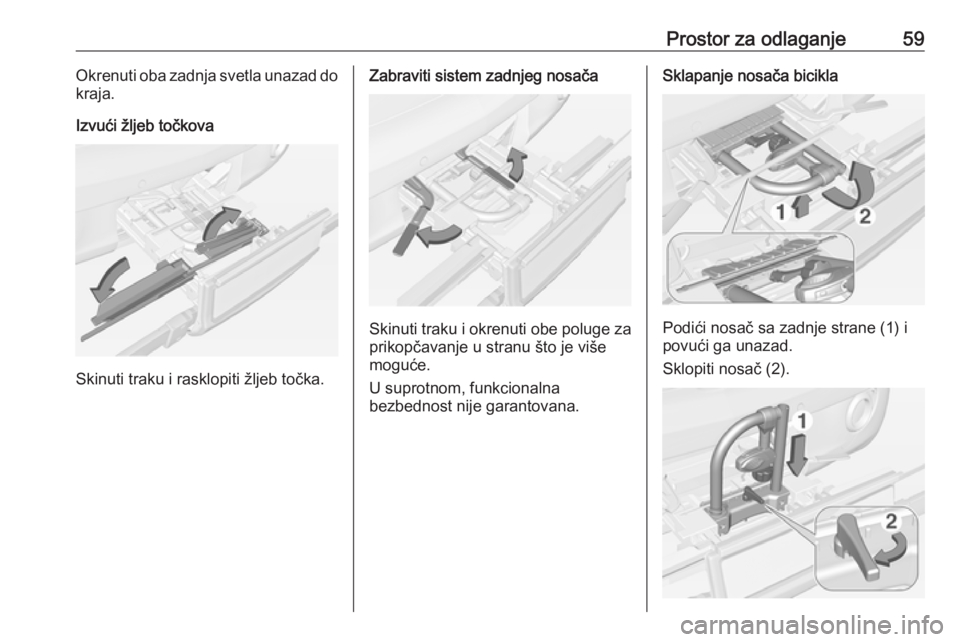

Prostor za odlaganje59Okrenuti oba zadnja svetla unazad do
kraja.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).

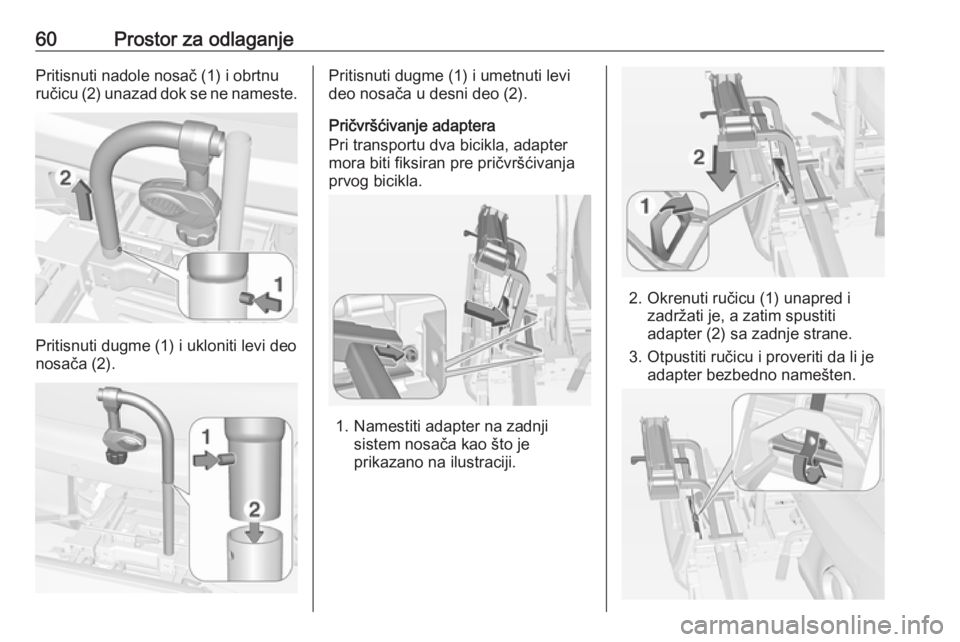

60Prostor za odlaganjePritisnuti nadole nosač (1) i obrtnu
ručicu (2) unazad dok se ne nameste.
Pritisnuti dugme (1) i ukloniti levi deo
nosača (2).
Pritisnuti dugme (1) i umetnuti levi
deo nosača u desni deo (2).
Pričvršćivanje adaptera
Pri transportu dva bicikla, adapter
mora biti fiksiran pre pričvršćivanja
prvog bicikla.
1. Namestiti adapter na zadnji sistem nosača kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu (1) unapred i zadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.

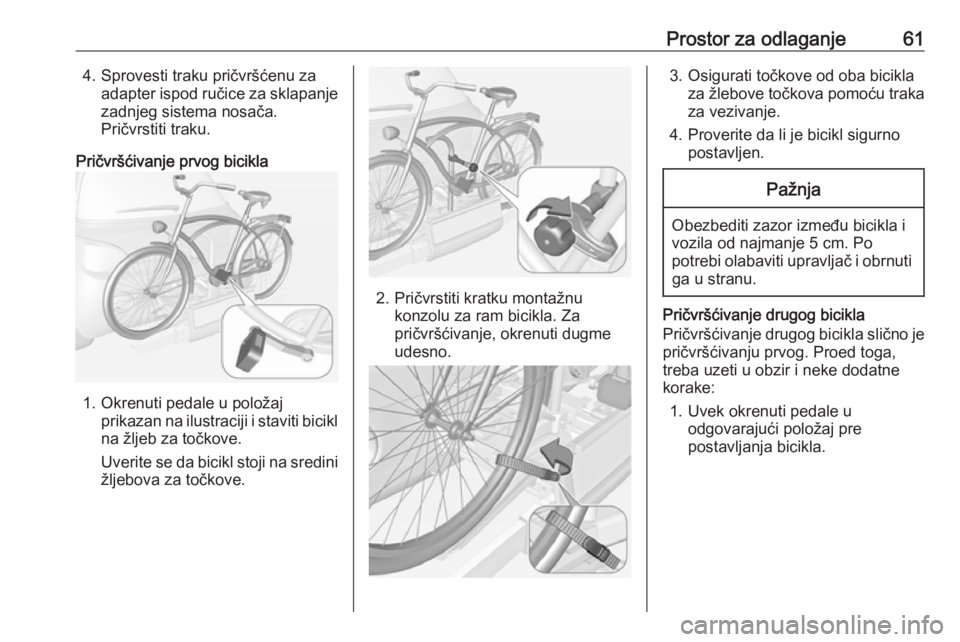

Prostor za odlaganje614. Sprovesti traku pričvršćenu zaadapter ispod ručice za sklapanjezadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje drugog bicikla
Pričvršćivanje drugog bicikla slično je pričvršćivanju prvog. Proed toga,
treba uzeti u obzir i neke dodatne
korake:
1. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.

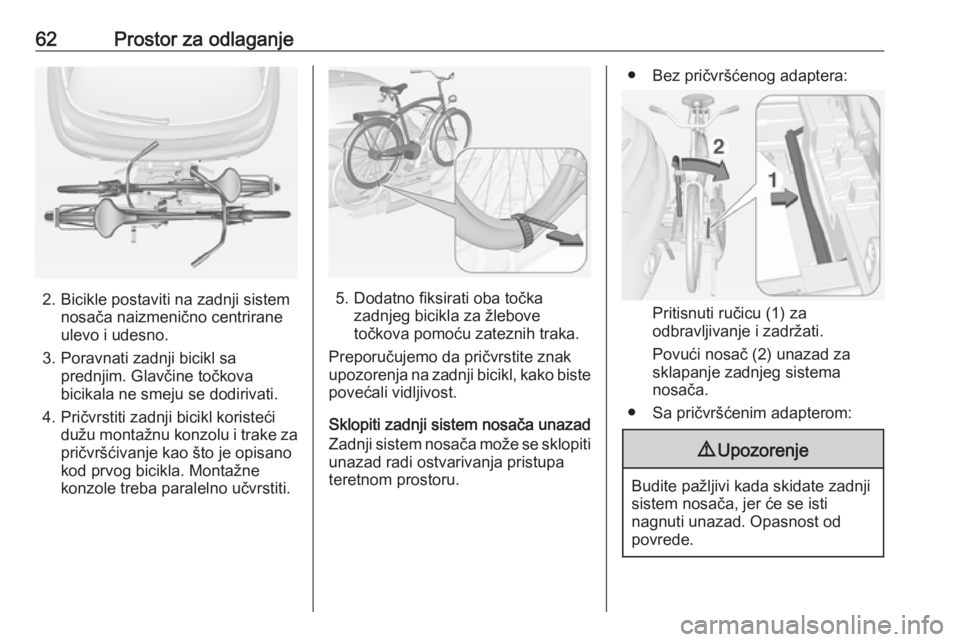

62Prostor za odlaganje
2. Bicikle postaviti na zadnji sistemnosača naizmenično centrirane
ulevo i udesno.
3. Poravnati zadnji bicikl sa prednjim. Glavčine točkova
bicikala ne smeju se dodirivati.
4. Pričvrstiti zadnji bicikl koristeći dužu montažnu konzolu i trake za
pričvršćivanje kao što je opisano kod prvog bicikla. Montažne
konzole treba paralelno učvrstiti.5. Dodatno fiksirati oba točka zadnjeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
