2016 OPEL ADAM Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine175
1.Vabastage kate vastavalt küljelt ja
eemaldage.
2. Keerata plastist kinnitusmutter seestpoolt käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Keerake lambipesa vastupäeva ja
võtke välja. Lambi vahetamiseks tõmmake välja:
suunatuli 1
tagatuli 2
taga-/pidurituli 3
Kui tagatulede 2 ja tagatulede/
pidurituledena 3 kasutatakse
LED-e, pöörduge vahetamisel abi
saamiseks hooldustöökotta.
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Veenduge, et juhtmed jäävad
kaablitorudesse.
Paigaldage tulede plokk
kinnitustihvtidega sõiduki kere

176Sõiduki hooldaminesüvenditesse ja pingutage
plastikust kinnitusmutrit pakiruumi
seest. Tõmmake rõngastihend
lambi korpuses süvendi peale.
Sulgeda kate ja fikseerida oma
kohale.
Tagurdustuli/tagumine udutuli Tagurdustuli asub paremal pool
kaitseraual ja tagumine udutuli
vasakul pool kaitseraual.
Lambi vahetamine toimub mõlemate
tulede korral samal viisil.
1. Keerake kruvi lahti ja eemaldage kate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.

Sõiduki hooldamine177Adam Rocks
1. Eemaldage kate, tõmmateskäega kinni võttes märgitud
kohast (vt noolt joonisel).
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
7. Paigaldage ja kinnitage kate kaitserauale.
Külgmised suunatuled Lambi vahetamiseks võtke lambi
korpus välja järgmiselt.

178Sõiduki hooldamine1.Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Eemaldage lamp, tõmmates seda
allapoole. Vältige juhtme
kaasatõmbamist.
3. Võtke lambipesa lambi korpusest välja, keerates vastupäeva.

Sõiduki hooldamine1794.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake seda
päripäeva.
6. Lükake lamp kaitseraua sisse ja jälgige selle fikseerumist.
Salongituled Salongivalgusti, lugemisvalgustidLambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Laevalgusti Lambid tuleb lasta vahetada
hooldustöökojas.
Välisvalgustus Lambid tuleb lasta vahetada
hooldustöökojas.Tähevalguse paneel
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruumi esiosas vasakul,
● vasakpoolse rooliga sõidukitel tulede lüliti taga või parempoolse
rooliga sõidukitel kindalaeka
taga.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.

180Sõiduki hooldamine

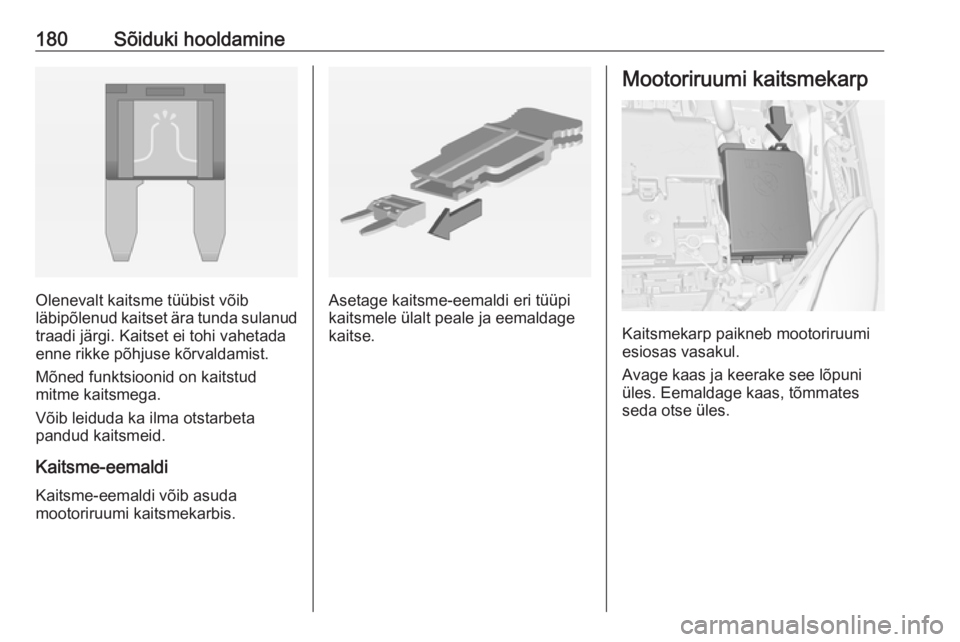

Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt peale ja eemaldage
kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

Sõiduki hooldamine181NrAhel1–2Välispeegli lüliti3Kere juhtmoodul4Kokkupandav katuseluuk / kere
juhtmoodul5Blokeerumisvastane pidurisüs‐
teem (ABS)6Päevasõidutuli, vasak7–8Kere juhtmoodul9Sõiduki aku andur10Esilaterna valgusvihu kõrguse
seadmine / TPMS / kokkupandav
katuseluuk11Tagumine klaasipuhasti12Akende kuivatamine13Päevasõidutuli, parem14Peegli kuivatamine15–16Kere juhtmoodul / LPG-süsteem17SisepeegelNrAhel18Mootori juhtplokk19Kütusepump20–21Süütepool22–23Sissepritsesüsteem24Pesurisüsteem25Valgustussüsteem26Mootori juhtplokk27–28Mootori juhtplokk29Mootori juhtplokk30–31Vasak esilatern32Parem esilatern33Mootori juhtplokk34Helisignaal35Sidur36–

182Sõiduki hooldamineNrAhel1ABS pump2Eesmine klaasipuhastaja3Ventilaator4Näidikuplokk5–6–7Elektriline vaakumpump8Jahutusventilaator alumine9Jahutusventilaator ülemine10Jahutusventilaator / elektriline
vaakumpump11Käiviti
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp paikneb armatuurlaua
sees tulede lüliti taga.
Haarake käepidemest ja tõmmake ning keerake tulede lüliti alla.
