2016 MAZDA MODEL CX-9 ECO mode

4–15
En cours de conduite
Tableau de bord et affi chage
*Certains modèles.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro.
Pour remettre le compteur à zéro (“0.0”)
maintenir le sélecteur enfoncé pendant une
seconde ou plus. Ce compteur peut être
utilisé pour calculer la distance parcourue
lors d'un voyage ou la consommation de
carburant.
REMARQUE
 


 Si les données d'économie de carburant
sont réinitialisées en utilisant le
moniteur d'économie de carburant, ou
du compteur journalier A est réinitialisé
en utilisant le compteur kilométrique
lorsque la fonction qui synchronise le
moniteur d'économie de carburant et
le compteur kilométrique est activé, les
données d'économie de carburant et du
compteur journalier A sont réinitialisées
simultanément.
  Se référer à Moniteur d'économie de
carburant à la page 4-80 .
 


 Seuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
 


 L'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
 


 L'alimentation est interrompue
(le fusible grillé ou la batterie est
débranchée).
 


 Le véhicule atteint 9999,9 kilomètres
(milles).


Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
Combiné d'instruments


ZONE
RAYÉE
ROUGE
ZONE
ROUGE

Affi chage de conduite active *



ZONE
ROUGE

REMARQUE
Lorsque l'aiguille du compte-tours entre
dans la ZONE HACHURÉE, cela indique
au conducteur qu'il faut changer de vitesse
avant d'arriver à la ZONE ROUGE.

CX-9_8FD7-FC-16B_Edition3.indb 15CX-9_8FD7-FC-16B_Edition3.indb 152017/02/15 16:19:402017/02/15 16:19:40

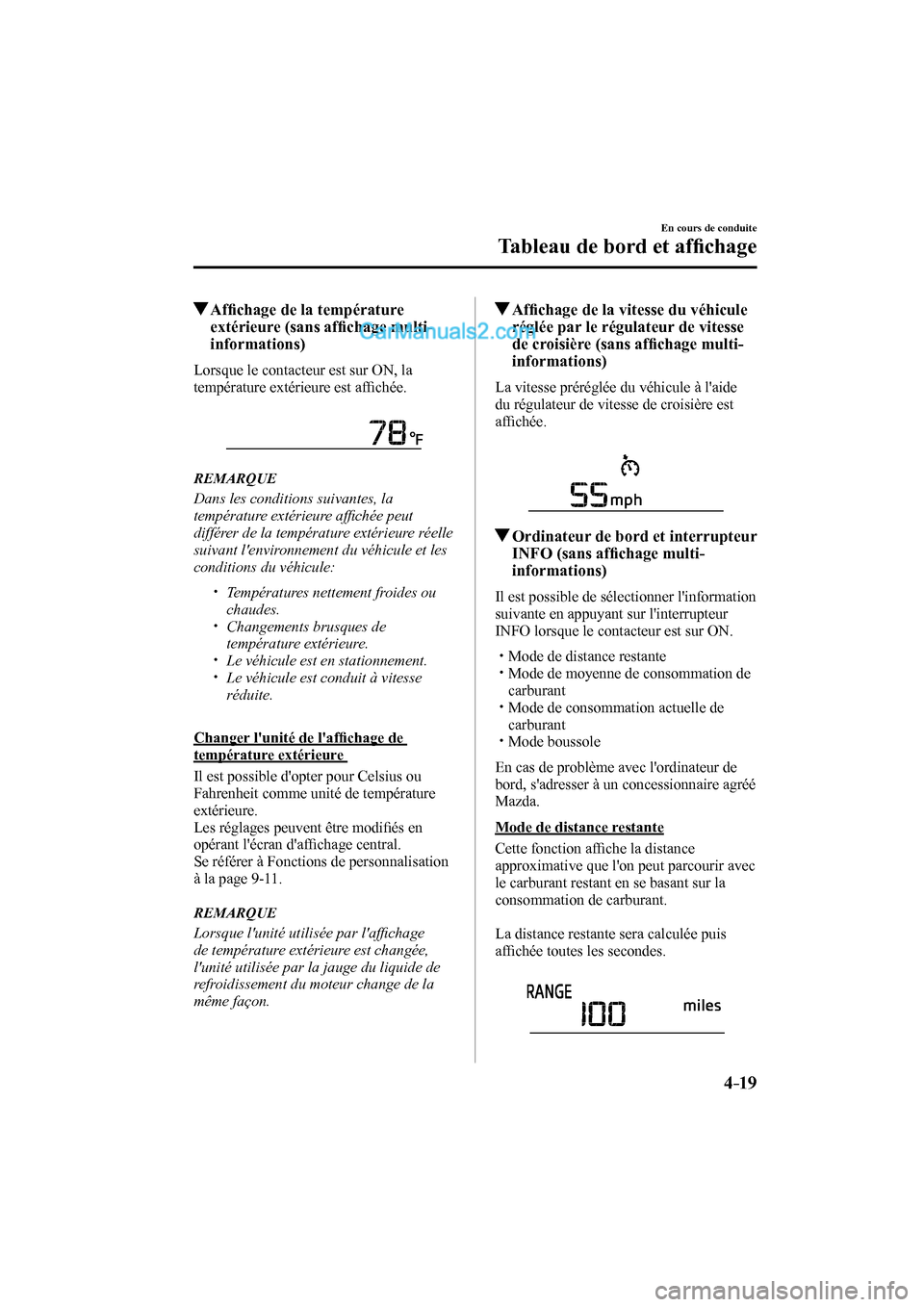

4–19
En cours de conduite
Tableau de bord et affi chage
Affi chage de la température
extérieure (sans affi chage multi-
informations)
Lorsque le contacteur est sur ON, la
température extérieure est affi chée.



REMARQUE
Dans les conditions suivantes, la
température extérieure affi chée peut
différer de la température extérieure réelle
suivant l'environnement du véhicule et les
conditions du véhicule:
 


 Températures nettement froides ou
chaudes.
 


 Changements brusques de
température extérieure.
 


 Le véhicule est en stationnement.



 Le véhicule est conduit à vitesse
réduite.


Changer l'unité de l'affi chage de
température extérieure
Il est possible d'opter pour Celsius ou
Fahrenheit comme unité de température
extérieure.
Les réglages peuvent être modifi és en
opérant l'écran d'affi chage central.
Se référer à Fonctions de personnalisation
à la page 9-11 .
REMARQUE
Lorsque l'unité utilisée par l'affi chage
de température extérieure est changée,
l'unité utilisée par la jauge du liquide de
refroidissement du moteur change de la
même façon.

Affi chage de la vitesse du véhicule
réglée par le régulateur de vitesse
de croisière (sans affi chage multi-
informations)
La vitesse préréglée du véhicule à l'aide
du régulateur de vitesse de croisière est
affi chée.



Ordinateur de bord et interrupteur
INFO (sans affi chage multi-
informations)
Il est possible de sélectionner l'information
suivante en appuyant sur l'interrupteur
INFO lorsque le contacteur est sur ON.
 


 Mode de distance restante



 Mode de moyenne de consommation de
carburant
 


 Mode de consommation actuelle de
carburant
 


 Mode boussole
En cas de problème avec l'ordinateur de
bord, s'adresser à un concessionnaire agréé
Mazda.
Mode de distance restante
Cette fonction affi che la distance
approximative que l'on peut parcourir avec
le carburant restant en se basant sur la
consommation de carburant.

La distance restante sera calculée puis
affi chée toutes les secondes.



CX-9_8FD7-FC-16B_Edition3.indb 19CX-9_8FD7-FC-16B_Edition3.indb 192017/02/15 16:19:412017/02/15 16:19:41

4–20
En cours de conduite
Tableau de bord et affi chage
REMARQUE




 Même si l'affi chage de la distance
restante peut indiquer une distance
suffi sante de conduite avant que le plein
de carburant ne soit requis, faire le
plein dès que possible si le niveau de
carburant est très bas ou si le voyant de
niveau bas de carburant s'allume.
 


 L'affi chage ne peut changer que si l'on
ajoute plus de 9 litres (2,3 US gal,
1,9 Imp gal) environ de carburant.
 


 La distance restante est la distance
approximative restante durant laquelle
le véhicule peut être conduit jusqu'a
ce que toutes les marques de l'aiguille
dans la jauge à carburant (indiquant le
carburant restant) disparaît.
 


 S'il n'y a pas d'informations sur les
économies de carburant passées,
comme par exemple après le premier
achat de votre véhicule ou que
l'information a été supprimée lorsque
les câbles de la batterie ont été
déconnectés, la distance restante/plage
réelle peut différer de la valeur qui est
indiquée.

Mode de moyenne de consommation de
carburant
Ce mode affi che la moyenne de
consommation de carburant en calculant la
quantité totale de carburant consommé et
la distance totale parcourue depuis que le
véhicule a été acheté, que la batterie a été
branchée après avoir été débranchée, ou
que les données ont été réinitialisées. La
moyenne de consommation de carburant
est calculée puis affi chée toutes les
minutes.



Pour effacer les données affi chées,
appuyer sur l'interrupteur INFO pendant
plus de 1,5 secondes.
Après avoir appuyé sur l'interrupteur
INFO , - - - L/100 km (- - - mpg) est
affi ché pendant 1 minute environ avant
que l'économie de carburant soit recalculée
et affi chée.
Mode de consommation actuelle de
carburant
Ce mode affi che la consommation actuelle
de carburant en calculant la quantité
de carburant consommé et la distance
parcourue.

La consommation actuelle de carburant
est calculée puis affi chée toutes les 2
secondes.



Lorsque l'on a ralenti à environ 5 km/h
(3 mi/h), - - - L/100 km (- - - mpg) est
affi ché.
Mode boussole
La direction dans laquelle le véhicule
se déplace est affi chée selon un des huit
points cardinaux durant la conduite.



CX-9_8FD7-FC-16B_Edition3.indb 20CX-9_8FD7-FC-16B_Edition3.indb 202017/02/15 16:19:422017/02/15 16:19:42

4–21
En cours de conduite
Tableau de bord et affi chage
*Certains modèles.
Affi chage multi-informations et interrupteur INFO *

Interrupteur
INFO Affichage
multi-informations

L'affi chage multi-informations indique les informations suivantes.




 Compteur totalisateur



 Compteur journalier



 Jauge de température du liquide de refroidissement du moteur



 Jauge de carburant



 Température extérieure



 Distance restante



 Moyenne de consommation de carburant



 Consommation actuelle de carburant



 Contrôle d'entretien



 Affi chage de surveillance des angles morts (BSM)



 Affi chage du système d'assistance de reconnaissance de distance (DRSS)



 Affi chage de commande de croisière radar Mazda (MRCC)



 Affi chage des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie
(LDWS)
 


 Affi chage de régulateur de vitesse de croisière



 Affi chage de la boussole



 Message d'avertissement
CX-9_8FD7-FC-16B_Edition3.indb 21CX-9_8FD7-FC-16B_Edition3.indb 212017/02/15 16:19:422017/02/15 16:19:42

4–23
En cours de conduite
Tableau de bord et affi chage
Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier
Le compteur totalisateur est affi ché
en permanence sur l'écran lorsque le
contact est sur ON, et l'écran TRIP A ou
TRIP B peut être affi ché en actionnant
l'interrupteur INFO.


Appuyer sur
l'interrupteur INFOInterrupteur INFO
Compteur
totalisateur,
Compteur
journalier A
Compteur
totalisateur,
Compteur
journalier B

Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
La distance de conduite pour un intervalle
spécifi é est indiquée. Il est possible
de mesurer la distance de deux types
d'intervalles (TRIP A, TRIP B) ainsi que
l'économie moyenne de carburant pour
chacun.

Par exemple, le compteur journalier A peut
enregistrer la distance d'un point d'origine,
et le compteur journalier B la distance à
partir de quand le plein de carburant est
fait.

Lorsque le compteur journalier A est
sélectionné, TRIP A sera affi ché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affi ché.

Le compteur journalier et la consommation
moyenne de carburant peuvent être
réinitialisés en appuyant sur l'interrupteur
INFO pendant 1,5 seconde ou plus en
étant sur chaque mode.
REMARQUE
 


 Seuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
 


 L'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
 


 L'alimentation est interrompue
(le fusible grillé ou la batterie est
débranchée).
 


 Le véhicule atteint 1999 kilomètres
(milles).


CX-9_8FD7-FC-16B_Edition3.indb 23CX-9_8FD7-FC-16B_Edition3.indb 232017/02/15 16:19:422017/02/15 16:19:42

4–26
En cours de conduite
Tableau de bord et affi chage
REMARQUE




 Même si l'affi chage de la distance
restante peut indiquer une distance
suffi sante de conduite avant que le plein
de carburant ne soit requis, faire le
plein dès que possible si le niveau de
carburant est très bas ou si le voyant de
niveau bas de carburant s'allume.
 


 L'affi chage ne changera que si l'on
ajoute plus de 9 litres (2,3 US gal, 1,9
Imp gal) environ de carburant.
 


 La distance restante est la distance
approximative restante durant laquelle
le véhicule peut être conduit jusqu'a
ce que toutes les marques de l'aiguille
dans la jauge à carburant indiquant le
carburant restant disparaît.
 


 S'il n'y a pas d'informations sur les
économies de carburant passées,
comme par exemple après le premier
achat de votre véhicule ou que
l'information a été supprimée lorsque
les câbles de la batterie ont été
déconnectés, la distance restante/plage
réelle peut différer de la valeur qui est
indiquée.

Moyenne de consommation de
carburant
La consommation moyenne de carburant
est calculée toutes les minutes à partir
de la distance totale parcourue sur le
compteur journalier et la consommation
totale de carburant, et l'économie moyenne
de carburant est affi chée soit pour le
TRIP A, soit pour le TRIP B.



La consommation moyenne de carburant
et les compteurs journalier peuvent être
réinitialisés en appuyant sur l'interrupteur
INFO pendant 1,5 s ou plus en étant
sur chaque mode. Une fois les données
effacées, la consommation de carburant
est recalculée et - - - L/100 km (- - - mpg)
apparaît pendant une minute avant qu'elle
ne s'affi che.
Consommation actuelle de
carburant
Cet affi chage montre la consommation
actuelle de carburant en calculant la
quantité de carburant consommée et la
distance parcourue.



CX-9_8FD7-FC-16B_Edition3.indb 26CX-9_8FD7-FC-16B_Edition3.indb 262017/02/15 16:19:442017/02/15 16:19:44

4–28
En cours de conduite
Tableau de bord et affi chage
*Certains modèles.
Affi chage du système d'assistance
de reconnaissance de distance
(DRSS)
*
A ffi che la distance entre le véhicule et le
véhicule qui le précède.



Se référer à Système d'assistance de
reconnaissance de distance (DRSS) à la
page 4-101 .
Affi chage de commande de
croisière radar Mazda (MRCC) *
A ffi che l'état du système actuellement
réglé.



Se référer à Commande de croisière radar
Mazda (MRCC) à la page 4-109 .
Affi chage des systèmes d'assistance
au maintien de trajectoire (LAS) et
de suivi de voie (LDWS)
*
A ffi che l'état du système.



Se référer à Systèmes d'assistance au
maintien de trajectoire (LAS) et de suivi
de voie (LDWS) à la page 4-121 .
Affi chage de la vitesse du véhicule
réglée par le régulateur de vitesse
de croisière
*
La vitesse préréglée du véhicule à l'aide
du régulateur de vitesse de croisière est
affi chée.



Affi chage de la boussole
La direction dans laquelle le véhicule se
déplace est affi chée durant la conduite.



CX-9_8FD7-FC-16B_Edition3.indb 28CX-9_8FD7-FC-16B_Edition3.indb 282017/02/15 16:19:452017/02/15 16:19:45

4–36
En cours de conduite
Tableau de bord et affi chage
*Certains modèles.
Signal Prudence Page

* Indication d'avertissement/voyant de niveau bas du liquide lave-glace 7-40


* Indication d'avertissement de portière ouverte 7-40


* Indication d'avertissement de hayon ouvert 7-40

* Voyant de portière ouverte 7-40
*1 L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques
secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faites vérifi er le
véhicule par un concessionnaire agréé Mazda.
*2 L'éclairage reste allumé lorsque le frein de stationnement est appliqué.


Indication/témoins
Ces voyants s'allument ou clignotent pour notifi er à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.

Signal Témoin Page

Témoin de désactivation du coussin d'air du passager avant *1 2-72


(Blanc/Vert) Indication/témoin KEY 4-5

Témoin d'immobilisateur *1 3-51

Indication/témoin de la clé *1 4-38


(Bleu) * Témoin de la faible température du liquide de refroidissement du moteur 4-38
CX-9_8FD7-FC-16B_Edition3.indb 36CX-9_8FD7-FC-16B_Edition3.indb 362017/02/15 16:19:482017/02/15 16:19:48
