2016 MAZDA MODEL CX-5 ABS

Precauciones de los cinturones de seguridad
Los cinturones de seguridad reducen la posibilidad de sufrir heridas en caso de accidentes o
frenadas bruscas. Mazda recomienda que el conductor y todos los pasajeros usen los
cinturones de seguridad en todo momento.
Todos los asientos tienen cinturones de falda/hombro. Estos cinturones también tienen
retractores con trabas de inercia para que no entorpezcan cuando no se usan. Las trabas
permiten que los cinturones queden confortables, pero sin embargo se traban
automáticamente en caso de un accidente.
En algunos modelos (con el modo de bloqueo automático), los retractores de cinturones de
seguridad de los asientos exteriores traseros funcionan en dos modos, el modo de bloqueo
de emergencia y, para los sistemas de seguridad para niños, modo de bloqueo automático.
ADVERTENCIA
Use siempre su cinturón de seguridad y asegúrese que todos los pasajeros están bien
protegidos:
Es extremadamente peligroso no usar un cinturón de seguridad. En caso de
accidente, los pasajeros que no usan cinturones de seguridad pueden golpear a
alguien o golpearse con el interior del vehículo o incluso salir proyectados del
vehículo. Pueden sufrir heridas graves o incluso la muerte. En el mismo accidente, los
pasajeros que usan cinturones de seguridad estarán más seguros.
No use los cinturones de seguridad si están doblados:
Los cinturones de seguridad doblados son peligrosos. En caso de accidente, todo el
ancho del cinturón no podrá absorber el impacto. Esto hará más fuerza sobre los
huesos debajo del cinturón, causándole heridas graves o la muerte. Por lo tanto, si su
cinturón de seguridad está torcido, deberá enderezar el cinturón de seguridad para
eliminar las torceduras y permitir usar todo el ancho del cinturón.
Nunca use un cinturón de seguridad para más de una persona a la vez:
Usar un cinturón de seguridad para más de un pasajero a la vez es peligroso. Un
cinturón de seguridad usado de esa manera no podrá dispersar el impacto
adecuadamente y los dos pasajeros se podrían golpear entre sí y sufrir heridas graves
o incluso morir. Nunca use un cinturón para más de una persona a la vez y siempre
use el vehículo con cada ocupante debidamente protegido.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-17

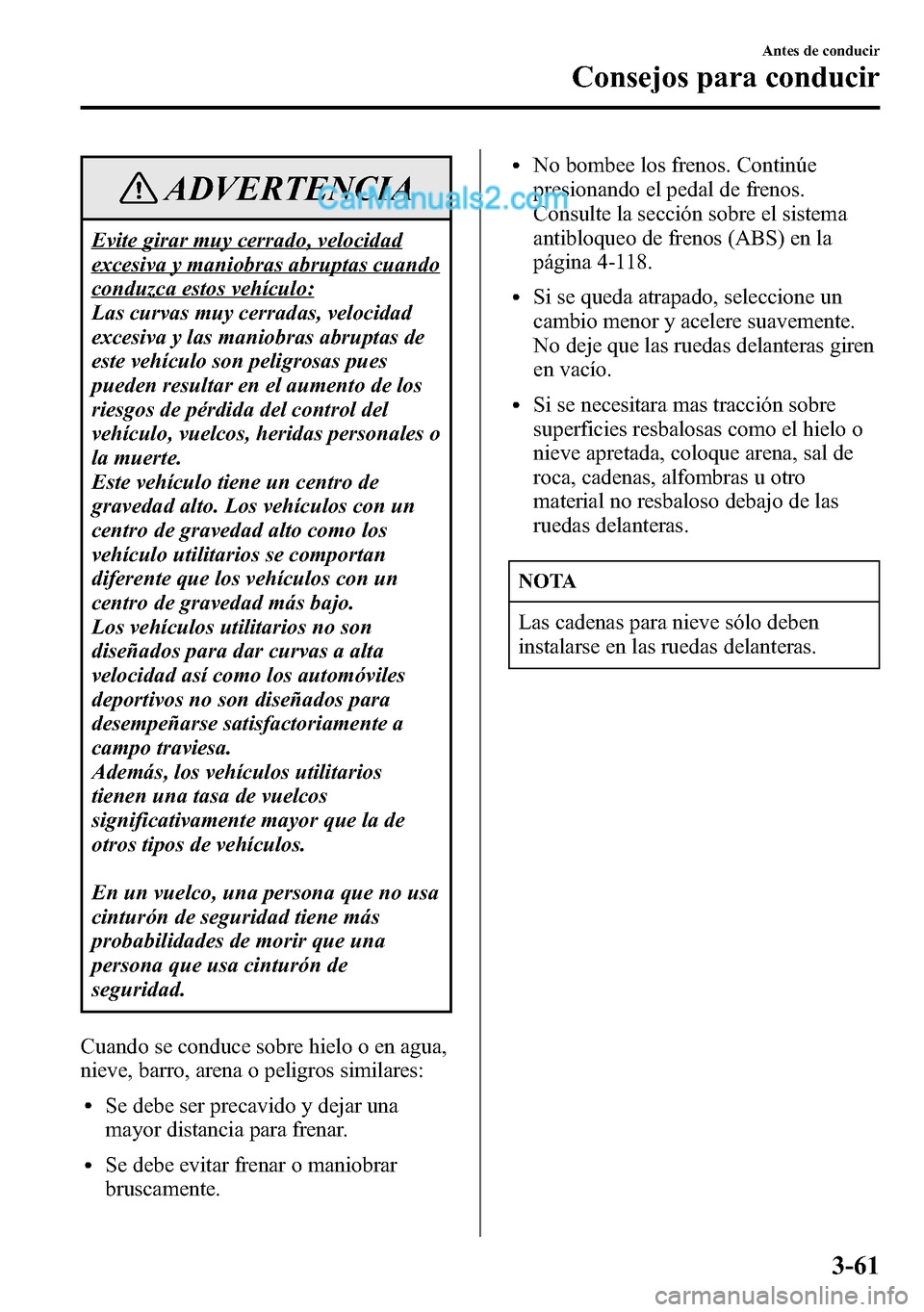

ADVERTENCIA
Evite girar muy cerrado, velocidad
excesiva y maniobras abruptas cuando
conduzca estos vehículo:
Las curvas muy cerradas, velocidad
excesiva y las maniobras abruptas de
este vehículo son peligrosas pues
pueden resultar en el aumento de los
riesgos de pérdida del control del
vehículo, vuelcos, heridas personales o
la muerte.
Este vehículo tiene un centro de
gravedad alto. Los vehículos con un
centro de gravedad alto como los
vehículo utilitarios se comportan
diferente que los vehículos con un
centro de gravedad más bajo.
Los vehículos utilitarios no son
diseñados para dar curvas a alta
velocidad así como los automóviles
deportivos no son diseñados para
desempeñarse satisfactoriamente a
campo traviesa.
Además, los vehículos utilitarios
tienen una tasa de vuelcos
significativamente mayor que la de
otros tipos de vehículos.
En un vuelco, una persona que no usa
cinturón de seguridad tiene más
probabilidades de morir que una
persona que usa cinturón de
seguridad.
Cuando se conduce sobre hielo o en agua,
nieve, barro, arena o peligros similares:
lSe debe ser precavido y dejar una
mayor distancia para frenar.
lSe debe evitar frenar o maniobrar
bruscamente.
lNo bombee los frenos. Continúe
presionando el pedal de frenos.
Consulte la sección sobre el sistema
antibloqueo de frenos (ABS) en la
página 4-118.
lSi se queda atrapado, seleccione un
cambio menor y acelere suavemente.
No deje que las ruedas delanteras giren
en vacío.
lSi se necesitara mas tracción sobre
superficies resbalosas como el hielo o
nieve apretada, coloque arena, sal de
roca, cadenas, alfombras u otro
material no resbaloso debajo de las
ruedas delanteras.
NOTA
Las cadenas para nieve sólo deben
instalarse en las ruedas delanteras.
Antes de conducir
Consejos para conducir
3-61

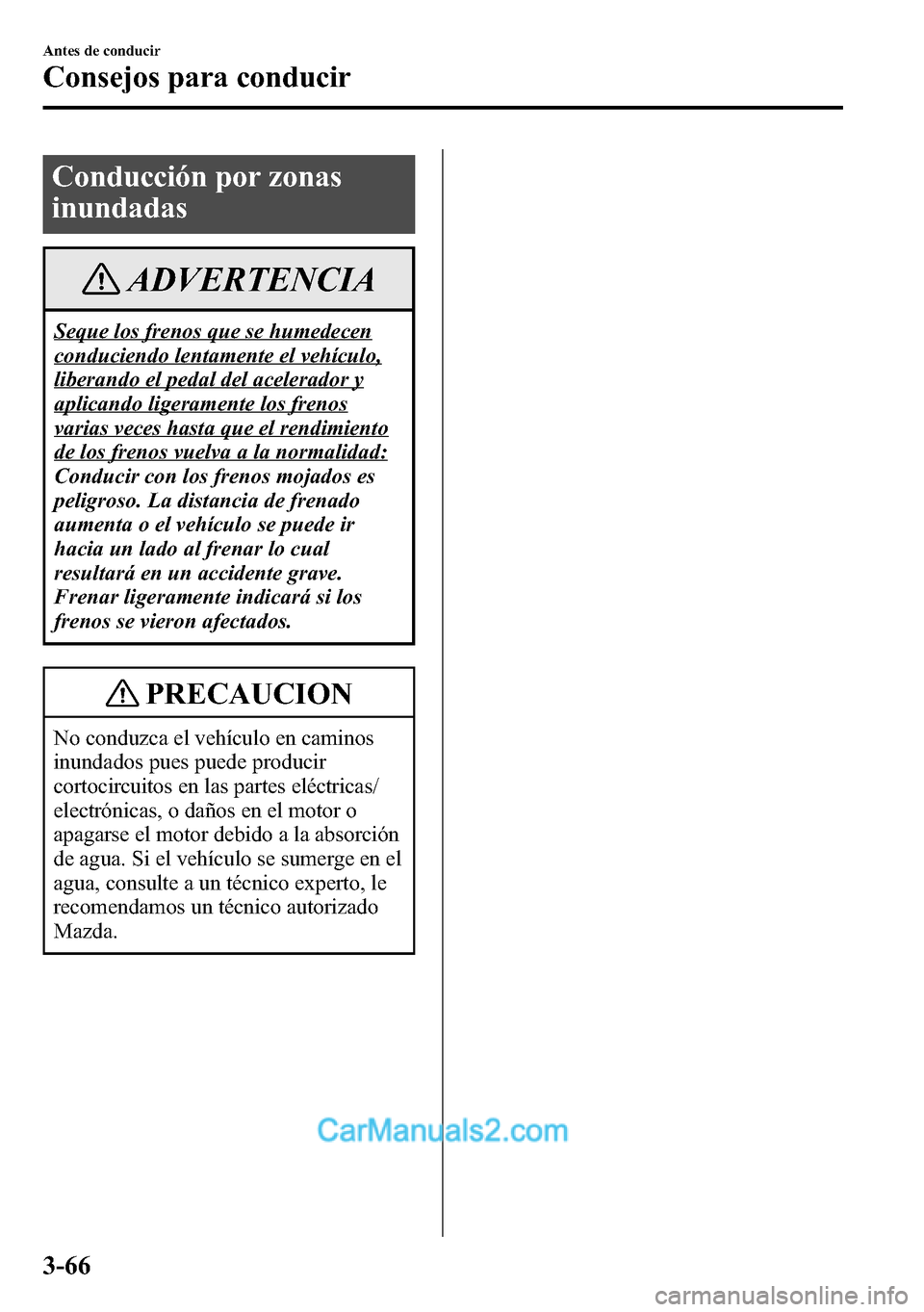

Conducción por zonas
inundadas
ADVERTENCIA
Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos
varias veces hasta que el rendimiento
de los frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir
hacia un lado al frenar lo cual
resultará en un accidente grave.
Frenar ligeramente indicará si los
frenos se vieron afectados.
PRECAUCION
No conduzca el vehículo en caminos
inundados pues puede producir
cortocircuitos en las partes eléctricas/
electrónicas, o daños en el motor o
apagarse el motor debido a la absorción
de agua. Si el vehículo se sumerge en el
agua, consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
3-66
Antes de conducir
Consejos para conducir

4Cuando conduce
Información respecto a conducción segura y parada.
Arrancando/apagando el motor ............. 4-2
Llave de encendido ............................. 4-2
Arrancando el motor ........................... 4-4
Apagando el motor ............................ 4-11
i-stop
í.............................................. 4-13
Grupo de instrumentos y pantalla ....... 4-22
Medidores ......................................... 4-22
Luces de advertencia/indicadores ..... 4-36
Transmisión ........................................... 4-75
Funcionamiento de la transmisión
manual ............................................... 4-75
Controles de la transmisión automática ... 4-78
Interruptores y controles ...................... 4-89
Control de luces ................................ 4-89
Faros antiniebla delanteros
í............. 4-96
Faro antiniebla traseroí.................... 4-97
Señales de viraje y de cambio de pista ... 4-99
Limpia- y lavaparabrisas ................. 4-100
Limpiador y lavador de luneta trasera ... 4-105
Lavador de farosí.......................... 4-106
Desempañador de luneta trasera ...... 4-106
Bocina ............................................. 4-108
Destellador de aviso de peligro ....... 4-108
Frenos ................................................... 4-110
Sistema de frenos ............................ 4-110
Sistema de señales de parada de
emergencia ...................................... 4-115
Asistencia al arranque en pendientes
(HLA) .............................................. 4-116
ABS/TCS/DSC ..................................... 4-118
Sistema antibloqueo de frenos (ABS).... 4-118
Sistema de control de tracción (TCS)... 4-119
Control de estabilidad dinámica (DSC)... 4-121
i-ELOOPí........................................... 4-122
Monitor de economía de combustible.... 4-125
Selección de marcha
í......................... 4-131
i-ACTIV AWD ...................................... 4-133
Dirección asistida ................................. 4-135
i-ACTIVSENSE
í................................ 4-136
Sistema de iluminación delantero adaptable (AFS)í... 4-139
Sistema de control de luces de carretera (HBC)í... 4-140
Faros LED adaptativosí................. 4-143
Sistema de advertencia de abandono de carril (LDWS)í... 4-147
Sistema de monitoreo de punto ciego (BSM)í.... 4-154
Sistema de soporte de reconocimiento de distancia (DRSS)í... 4-161
Alerta de atención de conductorí... 4-165
Alerta de tránsito cruzando atrás (RCTA)í... 4-168
Control de crucero de radar de Mazda (MRCC)í... 4-173
Sistema de asistencia de mantención en carrilí.... 4-184
Limitador de velocidad ajustableí... 4-195
Soporte de freno de ciudad inteligente [Adelante] (SCBS F)í... 4-199
Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)í... 4-205
Soporte de freno inteligente (SBS)í.... 4-211
Cámara sensora hacia adelante (FSC)í... 4-214
Sensor de radar (Delantero)í.......... 4-218
Sensor láser (Delantero)í............... 4-221
Sensores de radar (Traseros)í........ 4-224
Sensor ultrasónico (Trasero)í........ 4-226
Control de velocidad de crucero
í...... 4-227
Sistema de monitoreo de presión de neumáticos... 4-232
Filtro de partículas Diesel ................... 4-237
Monitor retrovisor
í............................ 4-238
Sistema de sensor de estacionamientoí.... 4-255
4-1íAlgunos modelos.

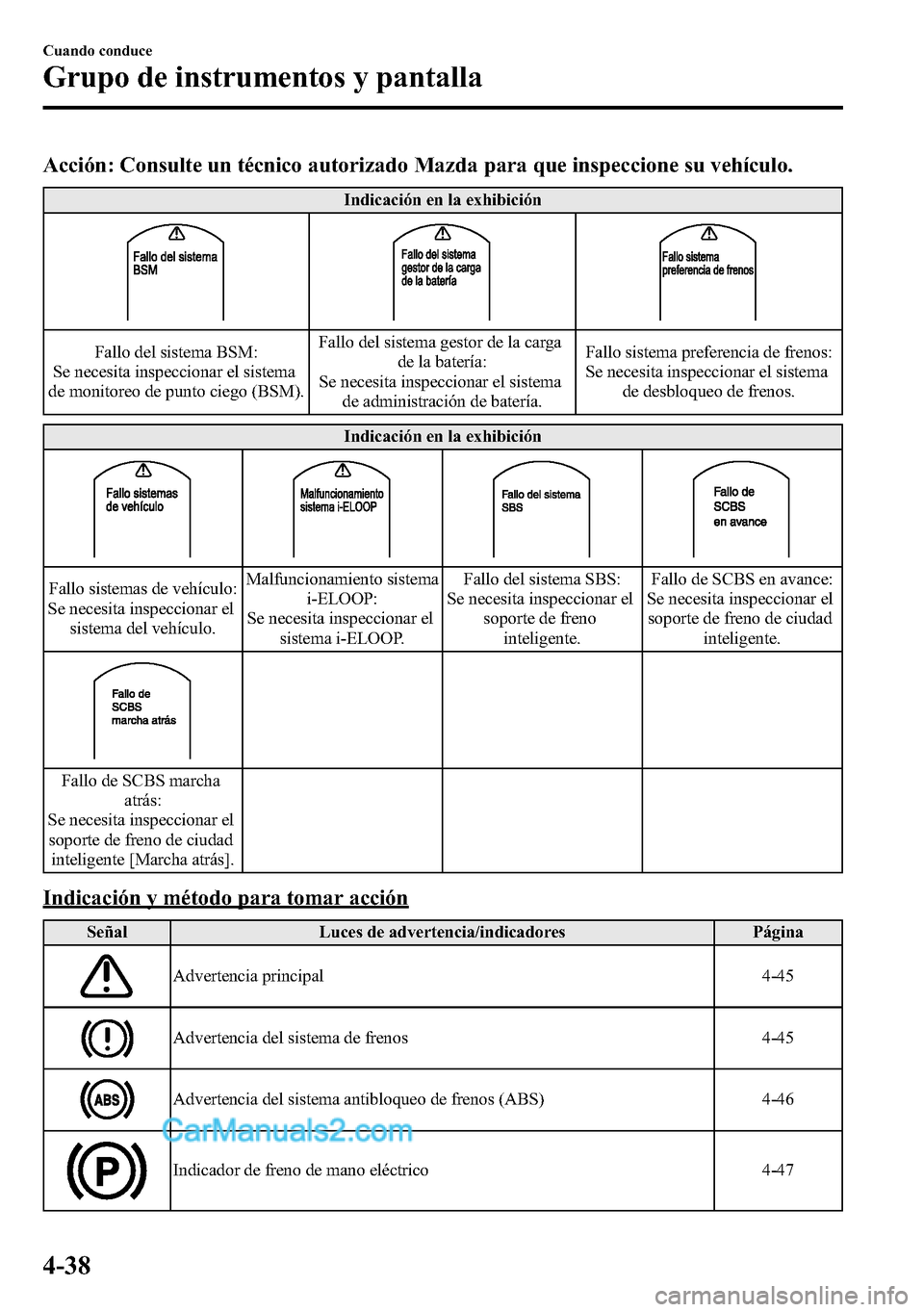

Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo.
Indicación en la exhibición
Fallo del sistema BSM:
Se necesita inspeccionar el sistema
de monitoreo de punto ciego (BSM).Fallo del sistema gestor de la carga
de la batería:
Se necesita inspeccionar el sistema
de administración de batería.Fallo sistema preferencia de frenos:
Se necesita inspeccionar el sistema
de desbloqueo de frenos.
Indicación en la exhibición
Fallo sistemas de vehículo:
Se necesita inspeccionar el
sistema del vehículo.Malfuncionamiento sistema
i-ELOOP:
Se necesita inspeccionar el
sistema i-ELOOP.Fallo del sistema SBS:
Se necesita inspeccionar el
soporte de freno
inteligente.Fallo de SCBS en avance:
Se necesita inspeccionar el
soporte de freno de ciudad
inteligente.
Fallo de SCBS marcha
atrás:
Se necesita inspeccionar el
soporte de freno de ciudad
inteligente [Marcha atrás].
Indicación y método para tomar acción
Señal Luces de advertencia/indicadores Página
Advertencia principal 4-45
Advertencia del sistema de frenos 4-45
Advertencia del sistema antibloqueo de frenos (ABS) 4-46
Indicador de freno de mano eléctrico 4-47
4-38
Cuando conduce
Grupo de instrumentos y pantalla

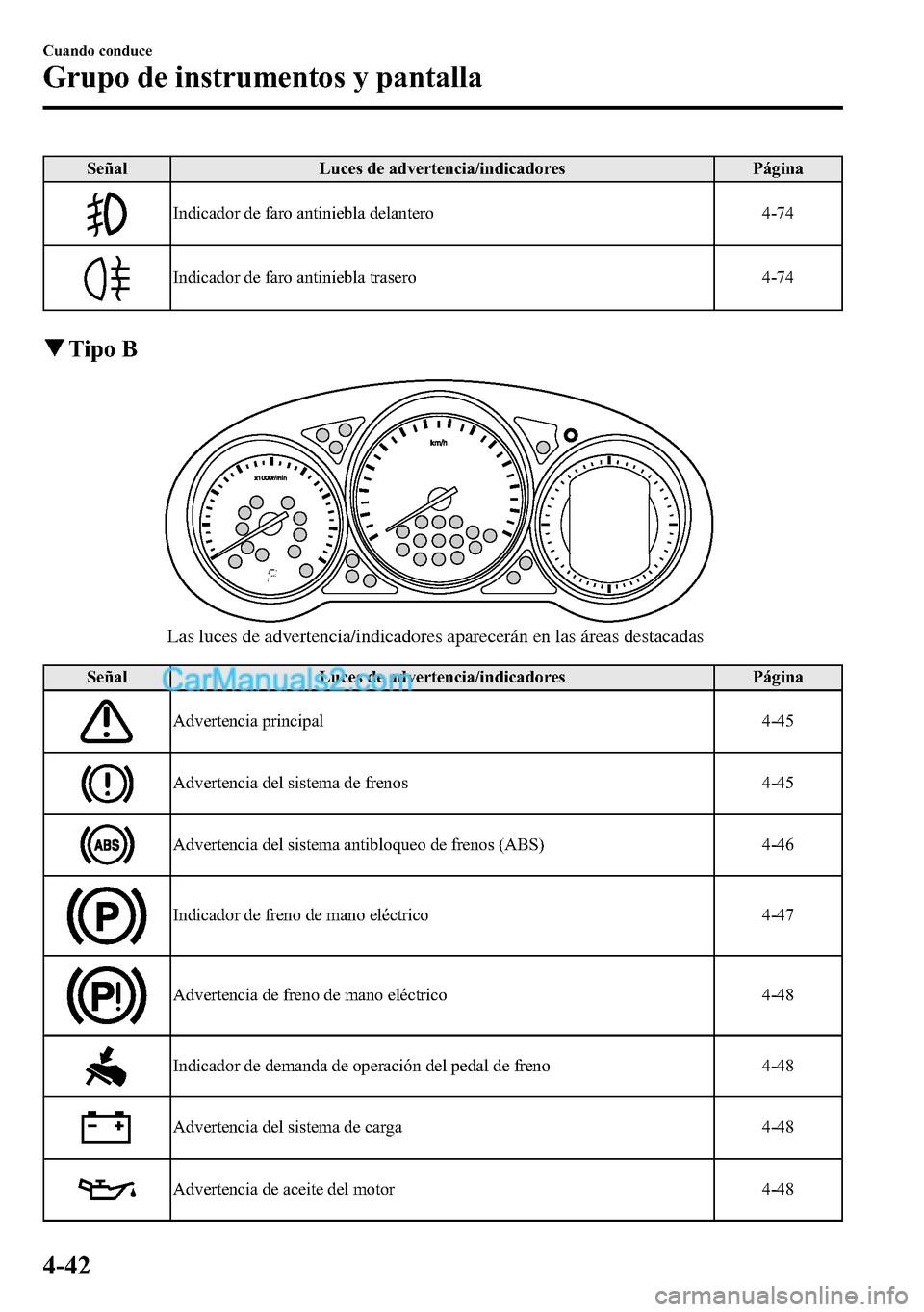

Señal Luces de advertencia/indicadores Página
Indicador de faro antiniebla delantero 4-74
Indicador de faro antiniebla trasero 4-74
qTipo B
Las luces de advertencia/indicadores aparecerán en las áreas destacadas
Señal Luces de advertencia/indicadores Página
Advertencia principal 4-45
Advertencia del sistema de frenos 4-45
Advertencia del sistema antibloqueo de frenos (ABS) 4-46
Indicador de freno de mano eléctrico 4-47
Advertencia de freno de mano eléctrico 4-48
Indicador de demanda de operación del pedal de freno 4-48
Advertencia del sistema de carga 4-48
Advertencia de aceite del motor 4-48
4-42
Cuando conduce
Grupo de instrumentos y pantalla

lSistema de frenos está funcionando mal
Si la advertencia de frenos permanece
encendida el líquido de frenos podría estar
bajo o podría ocurrir un problema con el
sistema de frenos. Estacione
inmediatamente el vehículo en un lugar
seguro y consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado
puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más
fuertemente de lo normal para parar el
vehículo.
qAdvertencia del sistema
antibloqueo de frenos (ABS)
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.
Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-45.
4-46

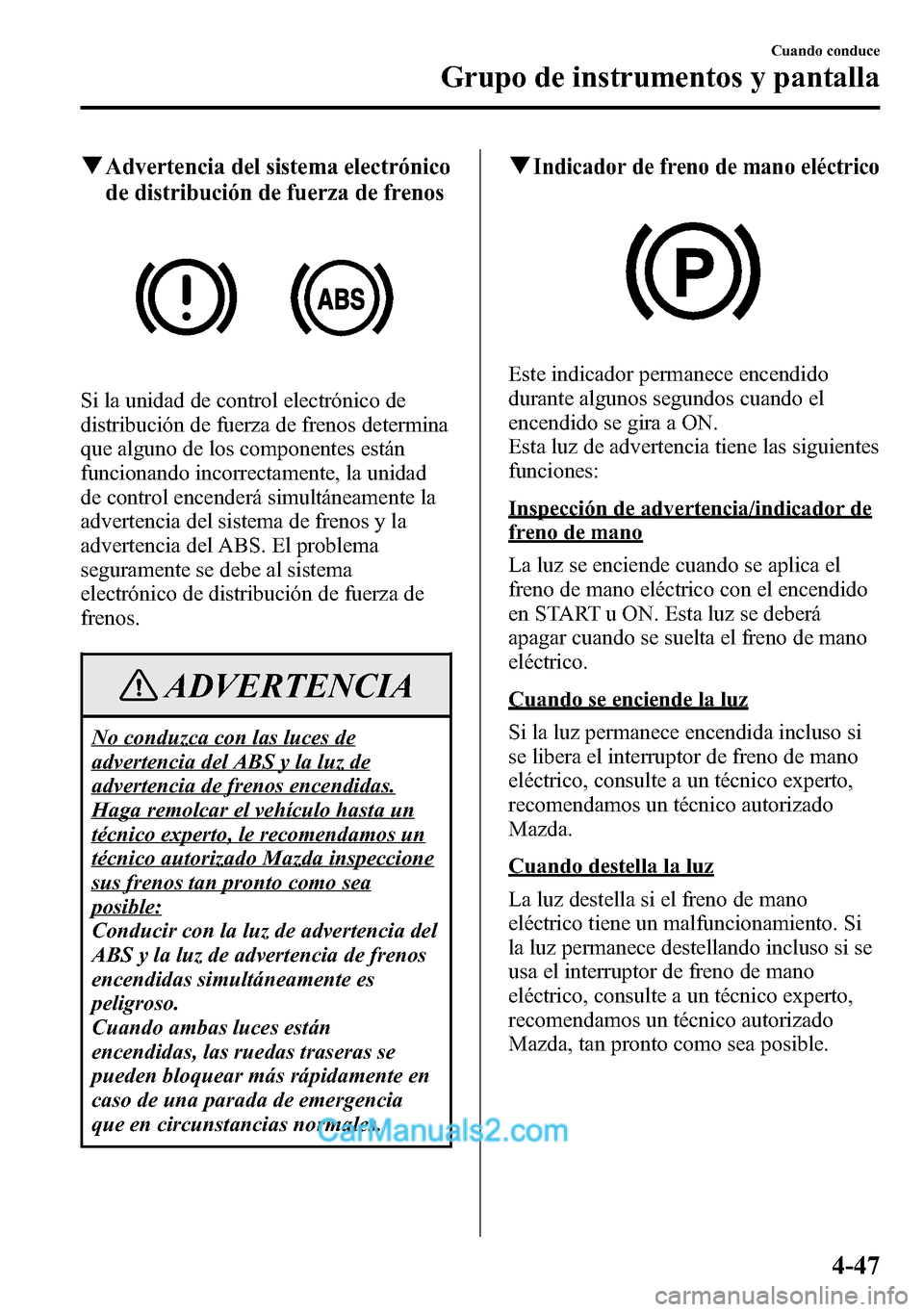

Cuando conduce
Grupo de instrumentos y pantalla

qAdvertencia del sistema electrónico
de distribución de fuerza de frenos
Si la unidad de control electrónico de
distribución de fuerza de frenos determina
que alguno de los componentes están
funcionando incorrectamente, la unidad
de control encenderá simultáneamente la
advertencia del sistema de frenos y la
advertencia del ABS. El problema
seguramente se debe al sistema
electrónico de distribución de fuerza de
frenos.
ADVERTENCIA
No conduzca con las luces de
advertencia del ABS y la luz de
advertencia de frenos encendidas.
Haga remolcar el vehículo hasta un
técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione
sus frenos tan pronto como sea
posible:
Conducir con la luz de advertencia del
ABS y la luz de advertencia de frenos
encendidas simultáneamente es
peligroso.
Cuando ambas luces están
encendidas, las ruedas traseras se
pueden bloquear más rápidamente en
caso de una parada de emergencia
que en circunstancias normales.
qIndicador de freno de mano eléctrico
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
Esta luz de advertencia tiene las siguientes
funciones:
Inspección de advertencia/indicador de
freno de mano
La luz se enciende cuando se aplica el
freno de mano eléctrico con el encendido
en START u ON. Esta luz se deberá
apagar cuando se suelta el freno de mano
eléctrico.
Cuando se enciende la luz
Si la luz permanece encendida incluso si
se libera el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda.
Cuando destella la luz
La luz destella si el freno de mano
eléctrico tiene un malfuncionamiento. Si
la luz permanece destellando incluso si se
usa el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda, tan pronto como sea posible.
Cuando conduce
Grupo de instrumentos y pantalla
4-47
