2016 MAZDA MODEL CX-5 ECO mode

qAdvertencia del sistema de
advertencia de abandono de
carril (LDWS) (Tipo B)
í
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
El indicador destella cuando el sistema
determina que el vehículo se está
desviando de su carril.
qIndicación de sistema de asistencia de
mantención en carril OFF (Tipo A)í
Oprima el interruptor del sistema de
asistencia de mantención en carril para
cancelar el sistema de asistencia de
mantención en carril. Se exhibe la
indicación de sistema de asistencia de
mantención en carril OFF.
Si se continúa exhibiendo la indicación
incluso después de haber usado el
interruptor de sistema de asistencia de
mantención en carril, indica que hay un
problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
PRECAUCION
Use siempre neumáticos para todas las
ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos que tengan patrones
significativamente diferentes en el
mismo vehículo. Si se usan neumáticos
inadecuados, el sistema de asistencia de
mantención en carril podría no
funcionar normalmente.
qIndicador/Indicación de sistema
de advertencia de abandono de
carril (LDWS) OFF
í
Tipo A
Oprima el interruptor LDWS para
cancelar el LDWS. Se exhibe la
indicación LDWS OFF.
Si se continúa exhibiendo la indicación
incluso después de haber usado el
interruptor LDWS, indica que hay un
problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-53íAlgunos modelos.

Tipo B
Este indicador se enciende durante
algunos segundos cuando el encendido se
gira a ON.
En las siguientes condiciones se podría
indicar un problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
lLa luz no se enciende cuando el
encendido está en ON.
lSi permanece iluminado incluso si se
ha desconectado el interruptor LDWS.
PRECAUCION
lUse siempre neumáticos para todas
las ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos que tengan patrones
significativamente diferentes en el
mismo vehículo. Si se usan
neumáticos inadecuados, el LDWS
podría no funcionar normalmente.
lCuando se usa un neumático de
repuesto de emergencia, el sistema
podría no funcionar normalmente.
qIndicación de advertencia/
advertencia de 4WDí
Tipo A
La indicación de advertencia se exhibirá
en las siguientes condiciones;
lExiste un problema con el sistema de
4WD.
lHay demasiada diferencia en el radio
de los neumáticos entre las ruedas
delanteras y traseras.
lLa temperatura del aceite del
diferencial está anormalmente alta.
lHay continuamente una gran diferencia
entre la rotación de las ruedas
delanteras y traseras, como al intentar
salir de una superficie cubierta con
hielo, o cuando intenta sacar el
vehículo del barro, arena o condiciones
similares.
Cuando se indica“Malfuncionamiento
del sistema 4WD”
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
4-54
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

Cuando se indica“Sobrecarga sistema
4WD”
Estacione el vehículo en un lugar seguro.
Después de algunos momentos, si
desaparece la indicación, puede continuar
conduciendo. Si la indicación no
desaparece, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Tipo B
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
La advertencia se encenderá o destellará
en las siguientes condiciones:
lSe enciende cuando existe una
problema con el sistema de 4WD.
lSe enciende si hay demasiada
diferencia en el radio de los neumáticos
entre las ruedas delanteras y traseras.
lDestella cuando la temperatura del
aceite del diferencial está
anormalmente alta.
lDestella cuando hay continuamente
una gran diferencia entre la rotación de
las ruedas delanteras y traseras, como
al intentar salir de una superficie
cubierta con hielo, o cuando intenta
sacar el vehículo del barro, arena o
condiciones similares.
Cuando se enciende
Si la luz de advertencia de la 4WD se
enciende, consulte con un técnico experto,
le recomendamos un técnico autorizado
Mazda.Cuando destella
Estacione el vehículo en un lugar seguro.
Después de unos momentos encienda el
motor, cuando la luz de advertencia deja
de destellar, podrá continuar conduciendo.
Si la luz no deja de destellar, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qIndicación de advertencia/
advertencia de transmisión
automática
í
Tipo B
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
Tipo A/Tipo B
La luz/indicación destellará cuando la
transmisión tenga un problema.
PRECAUCION
Si la advertencia/indicación de
advertencia de transmisión automática
destella, la transmisión tiene un
problema. Si continúa conduciendo su
Mazda en estas condiciones podría
dañar la transmisión. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
Cuando conduce
Grupo de instrumentos y pantalla
4-55íAlgunos modelos.

qAdvertencia de nivel bajo del
líquido del lavadorí
Tipo A/Tipo B
Esta advertencia/indicación de advertencia
indica que el nivel del líquido del lavador
está bajo. Agregue líquido (página 6-37).
qAdvertencia del sistema de monitoreo
de presión de aire de los neumáticosí
Esta luz de advertencia se enciende
durante algunos segundos cuando el
encendido se gira a ON.
La advertencia se enciende y se escucha
un bip cuando la presión de aire es
demasiado bajo en uno o más neumáticos,
y destella cuando hay un
malfuncionamiento en el sistema.
ADVERTENCIA
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, disminuya la
velocidad del vehículo inmediatamente
y evite maniobras o frenar
bruscamente:
Si la luz de advertencia del sistema de
monitoreo de presión de aire de los
neumáticos se enciende o destella, o la
advertencia sonora de presión de aire
de los neumáticos suena, será
peligroso conducir el vehículo a alta
velocidad, o realizar maniobras o
frenar bruscamente. La
maniobrabilidad del vehículo
disminuirá y podría resultar en un
accidente.
Para determinar si tiene una pequeña
pérdida o un neumático desinflado,
estacione en un lugar seguro donde
pueda verificar visualmente la
condición del neumático y determine
si tiene suficiente aire para continuar
hasta un lugar donde se pueda
agregar aire y el sistema monitorear
de nuevo por un técnico experto, le
recomendamos un técnico autorizado
Mazda o un centro de reparación de
neumáticos.
No ignore la luz de advertencia
TPMS:
Ignorar la luz de advertencia TPMS es
peligroso, incluso si sabe por que está
encendida. Haga que solucionen el
problema lo antes posible antes de se
convierta en un problema mayor que
pueda resultar en una falla del
neumático y un accidente serio.
4-60
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

qAdvertencia (Ambar)/Indicador
(Verde) de faros LED adaptativos
(Tipo A)
í
Advertencia de faros LED adaptativos
(Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.
Esta luz se enciende si existe un
malfuncionamiento en los faros LED
adaptativos. Haga inspeccionar su
vehículo en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Indicador de faros LED adaptativos
(Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
qAdvertencia HBC (Ambar)/
Indicador HBC (Verde)í
Advertencia HBC (Ambar)
Cuando se enciende
Cuando el encendido se cambia a ON,
esta luz de advertencia se enciende y
luego se apaga después de algunos
segundos. La luz de advertencia se
enciende si el área del parabrisas en frente
a la cámara sensora hacia adelante (FSC)
está empañada u obstruida.
Esta luz se enciende si ocurre un
malfuncionamiento en el sistema de
control de luces de carretera (HBC). Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Indicador HBC (Verde)
Este indicador se enciende cuando el
sistema está funcionando y se apaga
cuando se cancela el funcionamiento del
sistema.
Cuando conduce
Grupo de instrumentos y pantalla
4-65íAlgunos modelos.

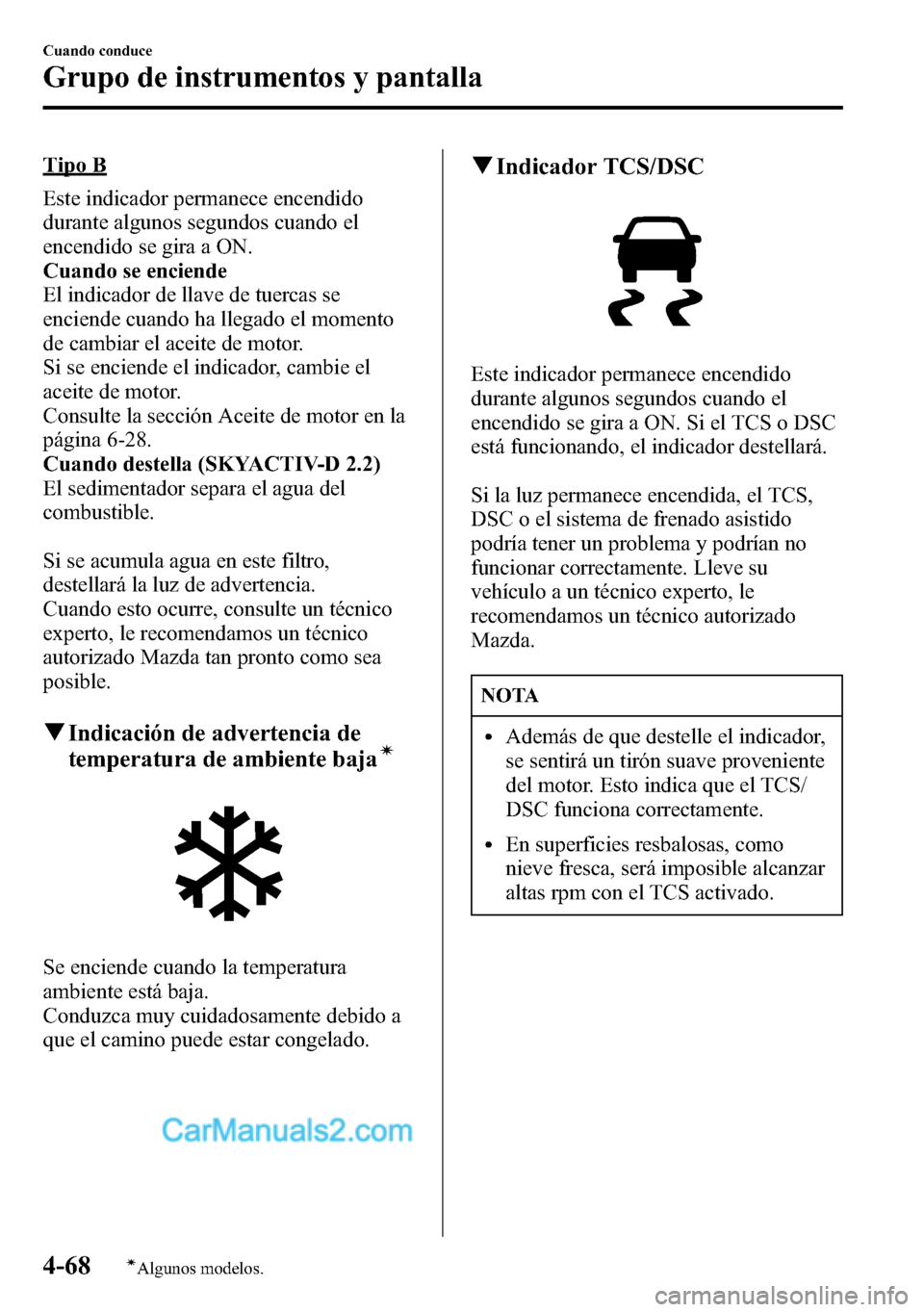

Tipo B
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
Cuando se enciende
El indicador de llave de tuercas se
enciende cuando ha llegado el momento
de cambiar el aceite de motor.
Si se enciende el indicador, cambie el
aceite de motor.
Consulte la sección Aceite de motor en la
página 6-28.
Cuando destella (SKYACTIV-D 2.2)
El sedimentador separa el agua del
combustible.
Si se acumula agua en este filtro,
destellará la luz de advertencia.
Cuando esto ocurre, consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qIndicación de advertencia de
temperatura de ambiente bajaí
Se enciende cuando la temperatura
ambiente está baja.
Conduzca muy cuidadosamente debido a
que el camino puede estar congelado.
qIndicador TCS/DSC
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON. Si el TCS o DSC
está funcionando, el indicador destellará.
Si la luz permanece encendida, el TCS,
DSC o el sistema de frenado asistido
podría tener un problema y podrían no
funcionar correctamente. Lleve su
vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
lAdemás de que destelle el indicador,
se sentirá un tirón suave proveniente
del motor. Esto indica que el TCS/
DSC funciona correctamente.
lEn superficies resbalosas, como
nieve fresca, será imposible alcanzar
altas rpm con el TCS activado.
4-68
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla

qIndicador TCS OFF
Este indicador permanece encendido
durante algunos segundos cuando el
encendido se gira a ON.
También se enciende cuando se oprime el
interruptor TCS OFF y se desconecta el
TCS.
Consulte la sección Interruptor TCS OFF
en la página 4-120.
Si la luz permanece encendida y el TCS
no está apagado, lleve su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda. El DSC puede
tener un malfuncionamiento.
qIndicador del soporte de freno
inteligente/soporte de freno de
ciudad inteligente (SBS/SCBS)
OFF (Tipo A)
í
Este indicador se enciende durante
algunos segundos cuando el encendido se
gira a ON.Cuando el sistema de soporte de freno
inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) está desactivado,
el indicador de soporte de freno
inteligente/soporte de freno de ciudad
inteligente (SBS/SCBS) OFF se enciende.
Consulte la sección Características de
personalización en la página 9-13.
qIndicación de advertencia de
soporte de freno de ciudad
inteligente (SCBS) (Tipo A)
í
La indicación se exhibe en la exhibición
de multinformación durante el
funcionamiento del freno SCBS o el
frenado asistido (frenado asistido SCBS).
qIndicación i-ELOOP (Tipo A)í
Si se arranca el motor después de
conducir el vehículo durante un largo
período de tiempo, se exhibirá el mensaje
“i-ELOOP cargando”en la exhibición.
Deje el motor en marcha en vacío y espere
hasta que desaparezca el mensaje.
Cuando conduce
Grupo de instrumentos y pantalla
4-69íAlgunos modelos.

NOTA
Si se conduce el vehículo mientras se
exhibe el mensaje, se escuchará un bip.
Si gira el volante mientras se exhibe el
mensaje, lo sentirá más pesado de lo
normal, pero esto no es anormal.
Detenga el vehículo en un lugar seguro
con el motor funcionando y no intente
girar el volante. El funcionamiento de la
dirección volverá a ser normal cuando
se deja de exhibir el mensaje.
qIndicador de temperatura baja de
refrigerante del motor (Azul)
La luz se enciende continuamente cuando
la temperatura de refrigerante del motor
está baja y se desconecta después que el
motor está caliente.
Si el indicador de temperatura baja del
refrigerante del motor permanece
encendida después que el motor está lo
suficientemente caliente, el sensor de
temperatura puede tener un
malfuncionamiento. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
qIndicación de posición de cambio
La posición del selector se indica cuando
la llave de encendido se encuentra en ON.
NOTA
(Algunos modelos)
Si se realiza una de las siguientes
acciones, la posición del selector se
exhibe durante 5 minutos incluso si el
encendido se encuentra en una posición
diferente de ON.
lEl encendido se cambia a OFF.
lLa puerta del conductor está abierta.
Indicador de posición de marcha
En el modo de cambio manual, el
indicador de posición de cambio“M”se
enciende y el número para el cambio
seleccionado se exhibe.
qIndicación de modo de seleccióní
Cuando se selecciona el modo deportivo,
la indicación de modo seleccionado se
enciende en el grupo de instrumentos.
4-70
Cuando conduce
íAlgunos modelos.
Grupo de instrumentos y pantalla
