Signaal Waarschuwings/indikatielampjes Pagina
Motorwaarschuwingslampje 4-51
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-52
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-52
Waarschuwingslampje van rijstrookafwijkingwaarschuwingssysteem
(LDWS)4-54
Indikatielampje van rijstrookafwijkingwaarschuwingssysteem (LDWS) OFF 4-55
4WD waarschuwingslampje 4-56
Waarschuwingslampje voor automatische transmissie 4-57
Indikatielampje voor defecte stuurbekrachtiging 4-57
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-58
Waarschuwingslampje voor laag brandstofpeil 4-59
Veiligheidsgordelwaarschuwingslampje 4-59
Open-portier waarschuwingslampje 4-61
120 km/h waarschuwingslampje 4-61
Rijsnelheidwaarschuwingsindikatie 4-31
Waarschuwingslampje voor laag sproeiervloeistofniveau 4-62
Waarschuwingslampje van bandenspanningcontrolesysteem 4-62
Tijdens het rijden
Instrumentengroep en display
4-45

Signaal Waarschuwings/indikatielampjes Pagina
KEY waarschuwingslampje (Rood)/indikatielampje (Groen) 4-64
Koplampregelsysteem (HBC) waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-67
Voorgloei-indikatielampje 4-68
Dieseldeeltjesfilter indikatielampje 4-68
Moersleutelindikatielampje 4-69
Waarschuwingsindikatie voor lage omgevingstemperatuur 4-70
TCS/DSC indikatielampje 4-70
TCS OFF indikatielampje 4-71
Indikatielampje voor lage motorkoelvloeistoftemperatuur (Blauw) 4-72
Schakelstandindikatie 4-72
Grootlichtindikatielampje 4-73
Richtingaanwijzers/Waarschuwingsknipperlichten indikatielampjes 4-73
Beveiligingssysteemindikatielampje 4-74
Hoofdindikatielampje van kruissnelheidsregelaar (Oranje)/Indikatielampje
voor ingestelde kruissnelheid (Groen)4-75
Keuzemodusindikatie 4-73
Dodehoekmonitor (BSM) OFF indikatielampje 4-75
4-46
Tijdens het rijden
Instrumentengroep en display

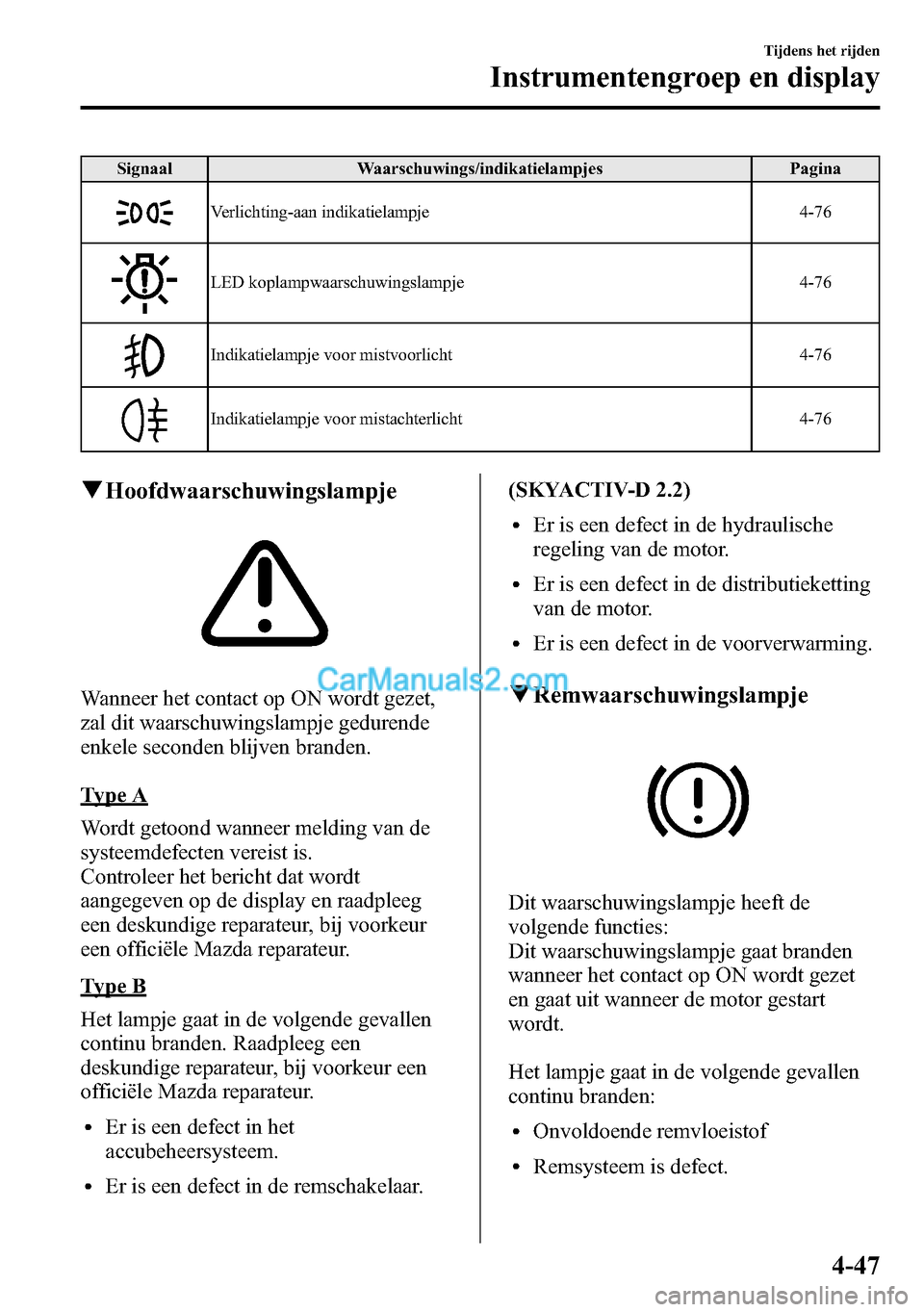

Signaal Waarschuwings/indikatielampjes Pagina
Verlichting-aan indikatielampje 4-76
LED koplampwaarschuwingslampje 4-76
Indikatielampje voor mistvoorlicht 4-76
Indikatielampje voor mistachterlicht 4-76
qHoofdwaarschuwingslampje
Wanneer het contact op ON wordt gezet,
zal dit waarschuwingslampje gedurende
enkele seconden blijven branden.
Type A
Wordt getoond wanneer melding van de
systeemdefecten vereist is.
Controleer het bericht dat wordt
aangegeven op de display en raadpleeg
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
Type B
Het lampje gaat in de volgende gevallen
continu branden. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
lEr is een defect in het
accubeheersysteem.
lEr is een defect in de remschakelaar.(SKYACTIV-D 2.2)
lEr is een defect in de hydraulische
regeling van de motor.
lEr is een defect in de distributieketting
van de motor.
lEr is een defect in de voorverwarming.
qRemwaarschuwingslampje
Dit waarschuwingslampje heeft de
volgende functies:
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Het lampje gaat in de volgende gevallen
continu branden:
lOnvoldoende remvloeistof
lRemsysteem is defect.
Tijdens het rijden
Instrumentengroep en display
4-47

Als het remwaarschuwingslampje blijft
branden, bestaat de kans dat het
remvloeistofniveau laag is of dat er een
probleem is met het remsysteem. Breng
de auto onmiddellijk op een veilige plaats
tot stilstand en neem contact op met een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
WAARSCHUWING
Niet rijden wanneer het
remwaarschuwingslampje brandt.
Neem contact op met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur om de remmen zo
spoedig mogelijk te laten inspecteren:
Rijden terwijl het
remwaarschuwingslampje brandt is
gevaarlijk. Het geeft aan dat de
remmen wellicht totaal niet
functioneren of dat ze op elk moment
volledig buiten bedrijf kunnen raken.
Laat de remmen onmiddellijk
inspecteren indien dit lampje blijft
branden nadat u gecontroleerd heeft
of de handrem volledig ontspannen is.
OPGELET
Ook is het mogelijk dat het effectieve
remvermogen vermindert, zodat u het
rempedaal krachtiger moet intrappen
dan normaal om de auto tot stilstand te
brengen.
qWaarschuwingslampje van anti-
blokkeer remsysteem (ABS)
Het waarschuwingslampje blijft
gedurende enkele seconden branden
wanneer het contact op ON gezet wordt.
Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
Wanneer de motor met behulp van een
hulpaccu gestart wordt, is het toerental
ongelijkmatig en is het mogelijk dat het
ABS waarschuwingslampje gaat
branden. In dit geval is dit het gevolg
van een nagenoeg uitgeputte accu en
duidt dit niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-47.
4-48
Tijdens het rijden
Instrumentengroep en display

qWaarschuwing van elektronisch
remkrachtverdelingssysteem
Als de stuureenheid van het elektronisch
remkrachtverdelingssysteem vaststelt dat
bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een probleem
in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het ABS
waarschuwingslampje als het
remwaarschuwingslampje beide
branden. Laat de auto naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur slepen
om de remmen zo spoedig mogelijk te
laten inspecteren:
Rijden terwijl het ABS
waarschuwingslampje en
remwaarschuwingslampje
tegelijkertijd branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
qIndikatielampje elektrische handrem
Dit indikatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt.
Dit waarschuwingslampje heeft de
volgende functies:
Waarschuwing voor aangetrokken
handrem/indikatielampje inspecteren
Het waarschuwingslampje gaat branden
wanneer de elektrische handrem is
aangetrokken en het contact op START of
ON gezet wordt. Het
waarschuwingslampje gaat uit, zodra de
elektrische handrem ontspannen wordt.
Wanneer het lampje gaat branden
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur,
als het lampje blijft branden als de
elektrische handremschakelaar uitgezet
wordt.
Wanneer het lampje knippert
Als er een defect is in de elektrische
handrem gaat het lampje knipperen.
Raadpleeg zo spoedig mogelijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur, als het lampje
blijft knipperen als de elektrische
handremschakelaar bediend wordt.
Tijdens het rijden
Instrumentengroep en display
4-49

qWaarschuwingslampje
elektrische handrem
Wanneer het contact op ON wordt gezet,
zal dit waarschuwingslampje gedurende
enkele seconden blijven branden.
Het waarschuwingslampje gaat branden
als het systeem defect is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
qRempedaalbediening vereist
indikatielampje (Type B)
Dit indikatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt.
Het lampje gaat branden wanneer de
elektrische handrem wordt vrijgezet met
behulp van de elektrische
handremschakelaar zonder het rempedaal
in te trappen.
qLaadsysteemwaarschuwingsindikatie/
waarschuwingslampje
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Als het waarschuwingslampje/indikatie
tijdens het rijden gaat branden, geeft dit
een storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng de
auto op een veilige plaats tot stilstand.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Wanneer het waarschuwingslampje van
het laadsysteem brandt, niet met de auto
doorrijden omdat de motor plotseling
zou kunnen stoppen.
qMotoroliewaarschuwingsindikatie/
waarschuwingslampje
Het waarschuwingslampje blijft
gedurende enkele seconden branden
wanneer het contact op ON gezet wordt.
4-50
Tijdens het rijden
Instrumentengroep en display

Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-33). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qMotorwaarschuwingslampje
Dit indikatielampje gaat branden wanneer
het contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
lWanneer er een probleem is met de
elektrische installatie van de motor.
lWanneer er een probleem is met het
systeem van de uitlaatgasreiniging.
Tijdens het rijden
Instrumentengroep en display
4-51

Als het motorwaarschuwingslampje blijft
branden of continu knippert (SKYACTIV-
G 2.0, SKYACTIV-G 2.5), niet met hoge
snelheden rijden en zo spoedig mogelijk
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
qWaarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur
(Rood)
Wanneer het contact op ON wordt gezet,
brandt het lampje kortstondig en gaat dit
vervolgens uit.
Het lampje knippert wanneer de
motorkoelvloeistoftemperatuur
buitengewoon hoog is en gaat branden
wanneer de
motorkoelvloeistoftemperatuur verder
toeneemt.
Te nemen maatregelen
Lampje knippert
Rijd langzaam om de motorbelasting te
verminderen totdat u een veilige plaats
heeft gevonden om de auto tot stilstand te
brengen en wacht totdat de motor
afgekoeld is.
Lampje brandt
Dit geeft de mogelijkheid van
oververhitting aan. Parkeer de auto
onmiddellijk op een veilige plaats en zet
de motor stop.
Zie Oververhitting (pagina 7-29).
OPGELET
Niet met de auto rijden wanneer het
waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur brandt.
Anders kan dit beschadiging van de
motor veroorzaken.
qi-stop waarschuwingslampje
(Oranje)/i-stop indikatielampje
(Groen)
í
Voor een veilig en comfortabel gebruik
van de auto controleert het i-stop systeem
constant de handelingen van de
bestuurder, de omgeving binnen en buiten
de auto, alsmede de bedrijfstoestand van
de auto en informeert met behulp van het
i-stop waarschuwingslampje (oranje) en
het i-stop indikatielampje (groen) de
bestuurder over diverse
voorzorgsmaatregelen en
waarschuwingen.
OPMERKING
Bij voertuigen uitgerust met de
middendisplay, wordt de
bedrijfstoestand van het i-stop systeem
getoond in de
brandstofverbruikcontroledisplay.
Zie Bedrijfstoestanddisplay op pagina
4-128.
4-52
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display
