Page 419 of 793
Vorderer Ecksensor, hinterer Ecksensor
AbstandserfassungAbstand zwischen Fahrzeug und Hindernis
Akustisches Signal
*1Vorderer/hinterer Ecksensor
Großer Abstandca. 50―38 cm
Signal in mittleren Intervallen
Mittlerer Abstandca. 38―25 cm
Signal in kurzen Intervallen
Kleiner Abstandinnerhalb ca. 25 cm
Kontinuierliches Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.
HINWEIS
Falls ein Hindernis in einer Zone für mehr als 6 Sekunden erfasst wird, so wird das
akustische Warnsignal ausgeschaltet. Falls das gleiche Hindernis in einer anderen Zone
erfasst wird, so ertönt das entsprechende akustische Warnsignal.
4-260
Beim Fahren
Einparkhilfe
Page 420 of 793

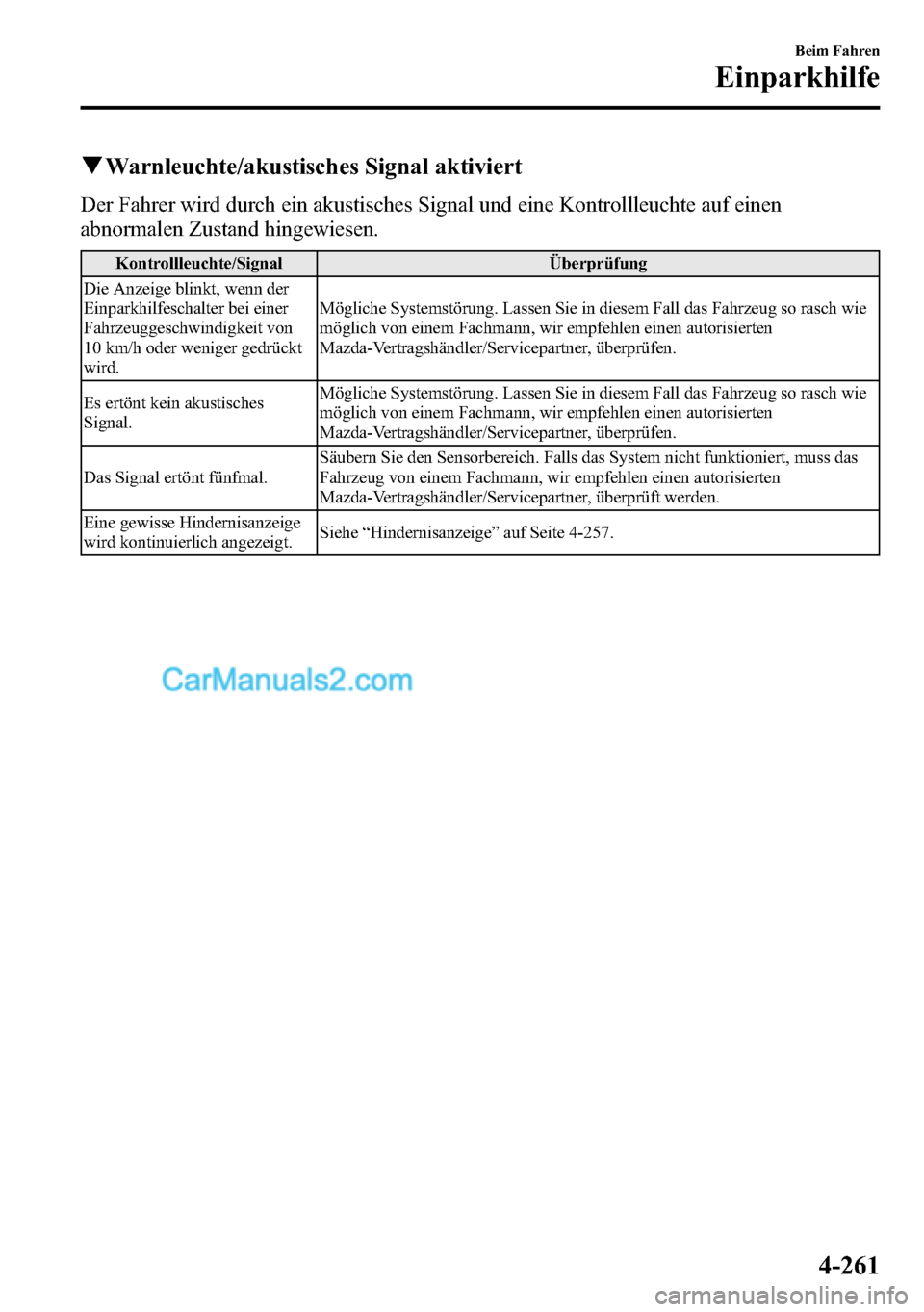

qWarnleuchte/akustisches Signal aktiviert
Der Fahrer wird durch ein akustisches Signal und eine Kontrollleuchte auf einen
abnormalen Zustand hingewiesen.
Kontrollleuchte/Signal Überprüfung
Die Anzeige blinkt, wenn der
Einparkhilfeschalter bei einer
Fahrzeuggeschwindigkeit von
10 km/h oder weniger gedrückt
wird.Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Es ertönt kein akustisches
Signal.Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Das Signal ertönt fünfmal.Säubern Sie den Sensorbereich. Falls das System nicht funktioniert, muss das
Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüft werden.
Eine gewisse Hindernisanzeige
wird kontinuierlich angezeigt.Siehe“Hindernisanzeige”auf Seite 4-257.
Beim Fahren
Einparkhilfe
4-261
Page 435 of 793
qSonnenlicht/Temperaturfühler
Für den vollautomatischen
Klimaanlagenbetrieb werden die Innen-
und Außentemperaturen und der
Sonnenlichteinfall gemessen. Die
Temperatur im Fahrzeuginneren wird
entsprechend eingestellt.
VORSICHT
Die Sensoren dürfen nicht abgedeckt
werden, weil sonst der automatische
Betrieb der Klimaanlage beeinträchtigt
wird.
Sonnenlichtsensor
Innentemperaturfühler
5-14
Fahrzeuginnenraum
Klimaanlage
Page 490 of 793

qEinstellungen
HINWEIS
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.
Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Einstellbildschirm
anzuzeigen.
Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Registerkarte Gegenstand Funktion
Anzeige Siehe“Lautstärke/Anzeige/Tonregler”auf Seite 5-52.
Sicherhe.Distance Recognition Support System
SBS/SCBS
SonstigesSiehe“Individuelle Einstellungen”auf Seite
9-13.
Ton Siehe“Lautstärke/Anzeige/Tonregler”auf Seite 5-52.
UhrUhr einstellenAnzeige der gegenwärtig eingestellten Uhrzeit.
Drücken Sie
zum Vorstellen der Stunden
und Minuten undzum Nachstellen der
Stunden und Minuten.
AM/PM lässt sich nur bei der
12-Stunden-Anzeige einstellen.
GPS SynchronisationIm eingeschalteten Zustand wird mit GPS
synchronisiert.
In ausgeschalteten Zustand lässt sich die Zeit
mit“Uhr einstellen”ändern.
ZeitformatUmschalten zwischen 12- und
24-Stunden-Zeitanzeige.
ZeitzonenauswahlFalls nicht mit GPS synchronisiert, müssen Sie
die gewünschte Region wählen.
SommerzeitEin- und Ausschalten der Sommerzeit.
Bei der Einstellung“ON”wird die Uhrzeit um 1
Stunde vorgestellt. Bei der Einstellung“OFF”
wird die Sommerzeit zurückgestellt.
FahrzeugRegensensor-Scheibenwischer
Türverriegelung
SonstigesSiehe“Individuelle Einstellungen”auf Seite
9-13.
GeräteBluetooth
®Siehe“Bluetooth®-Vorbereitung
(Audiogerät Typ C/Typ D)”auf Seite 5-115.
NetzwerkmanagementWi-Fi™wird für die Funktionen
Navi-Sonderziele/Echtzeitverkehr verwendet
(wie Kraftstoffpreise, Wetter, nächstes Restau-
rant)
Fahrzeuginnenraum
Audioanlage
5-69
Page 631 of 793

Wischerblätter
VORSICHT
lAutowachs, wie es z.B. in
automatischen Waschanlagen
aufgetragen wird, kann zu
Schwierigkeiten beim Reinigen der
Scheiben mit den Scheibenwischern
führen.
lVerwenden Sie zum Reinigen der
Wischerblätter kein Benzin, Kerosin,
Farbverdünner oder andere
Lösungsmittel, um die
Wischerblätter nicht zu beschädigen.
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor berührt wird,
lfalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
abgewischt wird,
lfalls mit der Hand oder einem
Gegenstand auf die
Wischschutzscheibe geschlagen
wird,
lfalls ein Schlag mit der Hand oder
einem Gegenstand vom
Fahrzeuginneren auf den
Regensensor einwirkt.
Seien Sie vorsichtig, dass Sie sich
die Hände und Finger nicht
einklemmen, weil eine
Verletzungsgefahr besteht und die
Wischer beschädigt werden können.
Achten Sie darauf, beim Waschen
oder Warten des Fahrzeugs den
Wischerhebel in die Position“OFF”
zu stellen.
Die Scheibenwischerwirkung wird durch
eine verschmutzte Scheibe oder
verschmutzte Wischerblätter herabgesetzt.
Die hauptsächlichen Verschmutzungen
bestehen aus Insektenrückständen,
Baumsäften und Wachsrückständen von
automatischen Waschanlagen.
6-40
Wartung und Pflege
Wartung durch Fahrzeughalter
Page 671 of 793

qFahrzeugpflege
Waschen
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
VORSICHT
lVerspritzen Sie kein Wasser im
Motorraum. Es besteht die Gefahr,
dass Schwierigkeiten beim Anlassen
des Motors oder Beschädigungen
von elektrischen Teilen auftreten
können.
lBeim Waschen oder Konservieren
des Fahrzeugs darf auf keine Stelle
des Dachs oder der Antenne eine
übermäßige Kraft angewendet
werden. Sonst kann eine Beule
verursacht oder die Antenne
beschädigt werden.
Waschen Sie das Fahrzeug regelmäßig,
mindestens einmal pro Monat, mit
lauwarmem oder kaltem Wasser, um die
Lackierung vor Korrosionserscheinungen
zu schützen.
Falls das Waschen des Fahrzeugs nicht
richtig ausgeführt wird, kann die
Lackoberfläche zerkratzt werden. Hier
sind einige Beispiele wie die Lackschicht
zerkratzt werden kann.
Die Lackierung kann zerkratzt werden,
wenn:
lDas Fahrzeug wird gewaschen, ohne
dass vorher der Schmutz abgespült
wurde.
lZum Waschen wird ein grobes,
trockenes oder schmutziges Tuch
verwendet.
lDas Fahrzeug wird in einer
Waschanlage gewaschen, die
schmutzige oder harte Waschbürsten
verwendet.
6-80
Wartung und Pflege
Fahrzeugpflege
Page 728 of 793

qFalls die Mazda Radar Cruise
Control-Warnleuchte (MRCC)
(gelb) leuchtet
í
Die Warnleuchte wird bei einer
Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System
(MRCC) eingeschaltet. Wenden Sie sich
für eine Überprüfung an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls die Kontrollleuchte Toter-
Winkel-Assistent (BSM) OFF
leuchtet
í
Ty p A
Falls das Display auch nach Betätigung
des Toter-Winkel-Assistenten (BSM)
nicht erlischt, liegt eine Störung vor.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
lDie Leuchte leuchtet weiter, selbst
wenn der Toter-Winkel-Schalter (BSM)
ausgeschaltet wird.
lWährend der Fahrt wird die Leuchte
eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen
Straße, wenn der Radarsensor nur
wenige Fahrzeuge erfassen kann, wird
das System auf Pause geschaltet
(Display/Kontrollleuchte Toter-Winkel-
Assistent (BSM) OFF leuchtet im
Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-49ínur bestimmte Modelle
Page 730 of 793

WARNUNG
Fahren Sie nicht weiter, wenn das
akustische Warnsignal für das Airbag/
Gurtstraffersystem ertönt:
Es ist gefährlich, mit dem Fahrzeug zu
fahren, wenn das akustische
Warnsignal für das Airbag/
Gurtstraffersystem ertönt. Bei einem
Aufprall werden die Airbags und die
Gurtstraffer nicht ausgelöst, so dass
eine hohe Verletzungsgefahr mit sogar
tödlichen Folgen besteht.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug so
rasch wie möglich überprüfen zu
lassen.
qSicherheitsgurtwarnsignal
Vordersitze
Falls der Fahrer oder der Beifahrer nicht
angeschnallt ist und die
Fahrzeuggeschwindigkeit mehr als etwa
20 km/h beträgt, ertönt ein
kontinuierliches Warnsignal. Falls der
Sicherheitsgurt nicht angelegt wird, wird
das Warnsignal kurz ausgeschaltet und
ertönt danach erneut für ungefähr 90
Sekunden. Das Warnsignal wird
ausgeschaltet, sobald der Fahrer bzw. der
Beifahrer den Sicherheitsgurt anlegt.
HINWEIS
lDurch schwere Gegenstände auf dem
Beifahrersitz kann die
Sicherheitsgurtwarnungje nach
Gewicht des Gegenstands ausgelöst
werden.
lDamit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinflussen.
lBei einem kleinen Kind auf dem
Beifahrersitz ist es möglich, dass
kein akustisches Warnsignal ertönt.
Rücksitzí
Das akustische Warnsignal ertönt nur,
wenn ein Sicherheitsgurt nach dem
Anlegen wieder gelöst wird.
qAkustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
(Modell für Europa)
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf“ACC”geschaltet ist,
ertönt ein akustisches Signal 6 Mal, um
den Fahrer darauf aufmerksam zu
machen, dass die Zündung nicht
ausgeschaltet (“STOP”) wurde (bei
Fahrzeugen mit einem Instrument des
Typs A werden die Meldungen im
Armaturenbrett angezeigt). In diesem Fall
lässt sich die Verriegelungsfernbedienung
nicht verwenden, der Wagen lässt sich
nicht verriegeln und die Batterie wird
entladen.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-51ínur bestimmte Modelle
