2016 MAZDA MODEL CX-3 sensor

4–38
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Actief rijden display *

Optische
ontvanger Spiegel
Combiner

WAARSCHUWING
Stel de helderheid en positie van de display altijd af bij stilstaand voertuig:
Afstellen van de helderheid en positie van de display tijdens het rijden is gevaarlijk,
aangezien dit uw aandacht van de weg kan aÀ eiden en een ongeluk kan veroorzaken.
OPGELET

 Probeer niet handmatig de hoek van de actief rijden display af te stellen of deze te
openen of te sluiten. Vingerafdrukken op de display maken deze moeilijk zichtbaar en
het overmatig kracht uitoefenen tijdens de bediening kan beschadiging veroorzaken.
  Plaats geen voorwerpen in de buurt van de actief rijden display. De kans bestaat dat de
actief rijden display niet functioneert of beschadigd wordt wanneer deze tijdens zijn
werking gehinderd wordt.
  Plaats geen dranken in de buurt van de actief rijden display. Als water of andere
vloeistoffen op de actief rijden display worden gemorst, kan dit beschadiging
veroorzaken.
  Plaats geen voorwerpen bovenop het scherm op de actief rijden display en plak geen
stickers op de combiner aangezien deze storing veroorzaken.
  Er is een sensor ingebouwd die de helderheid van de display regelt. Als de optische
ontvanger wordt afgedekt, zal de displayhelderheid verminderen waardoor deze
moeilijk zichtbaar wordt.
  Stel de optische ontvanger niet bloot aan sterke lichtinval. Anders kan dit beschadiging
veroorzaken.





4–47
Tijdens het rijden
Instrumentengroep en display
OPMERKING
  Afhankelijk van de
gebruiksomstandigheden van
de auto is het mogelijk dat het
moersleutelindicatielampje om
een andere reden gaat branden
dan de vooringestelde periodieke
onderhoudsbeurt.
  Telkens wanneer de motorolie wordt
ververst, dient de motorstuureenheid
van de auto teruggesteld te worden.
 Uw of¿ ciële Mazda reparateur
kan de motorstuureenheid voor
u terugstellen of zie pagina
6-27 voor Terugstellen van de
motorstuureenheid.
Indicatielampje voor lage
motorkoelvloeistoftemperatuur
(Blauw)

Het lampje brandt continu wanneer de
motorkoelvloeistoftemperatuur laag is en
gaat uit nadat de motor warmgedraaid is.
Als het indicatielampje voor lage
motorkoelvloeistoftemperatuur blijft
branden nadat de motor voldoende is
opgewarmd, bestaat de kans dat de
temperatuursensor defect is. Raadpleeg
een deskundige reparateur, bij voorkeur
een of¿ ciële Mazda reparateur.
Voorgloei-indicatielampje
(SKYACTIV-D 1.5)

Dit indicatielampje kan gaan branden
wanneer het contact op ON gezet wordt.
Het lampje gaat uit wanneer de
gloeibougies warm zijn. Als u nadat de
gloeibougies zijn opgewarmd het contact
gedurende langere tijd in de stand ON
laat staan zonder dat de motor draait,
worden de gloeibougies mogelijk opnieuw
opgewarmd en gaat het voorgloei-
indicatielampje branden.





4–67
Tijdens het rijden
Schakelaars en regelaars
*Bepaalde modellen.
Met automatische verlichtingsregeling



Schakelaarstand

Contactstand ON ACC
of OFF O N ACC
of OFF O N ACC
of OFF O N ACC
of OFF
Koplampen Uit Uit Automatisch
*1 Uit Uit Uit Aan Uit
Dagverlichting * Aan Uit Automatisch *1 Uit Uit Uit Uit Uit
Achterlichten
Positielampen
Kentekenplaatlampen
Instrumentenpaneelverlichting Uit Uit Automatisch
*1 Aan *2 /
Uit *3 Aan Aan Aan Aan *4
*1 De koplampen en overige verlichting worden automatisch ingeschakeld afhankelijk van de helderheid van de
omgeving zoals afgetast door de sensor.
*2 Wanneer de verlichting is ingeschakeld, zal deze blijven branden ook als het contact in een andere stand dan ON
wordt gezet.
Als de verlichting brandt en het bestuurdersportier wordt geopend of 30 sec. zijn verstreken, wordt de
verlichting uitgeschakeld.
*3 Wanneer het contact in een andere stand dan ON wordt gezet, gaat ook als de verlichtingsschakelaar op

wordt gezet, de verlichting niet branden.
*4 Als de verlichting brandt en het bestuurdersportier wordt geopend of 30 sec. zijn verstreken, wordt de
verlichting uitgeschakeld.







4–68
Tijdens het rijden
Schakelaars en regelaars
Automatische verlichtingsregeling
Wanneer de koplampschakelaar in de stand
staat en het contact op ON gezet is, tast de
lichtsensor de lichtheid of donkerte van de omgeving af en schakelt deze automatisch de
koplampen, andere buitenverlichting en de instrumentenpaneelverlichting in of uit (zie
bovenstaande tabel).
OPGELET
  De lichtsensor niet afdekken door een sticker of een label op de voorruit te plakken.
Anders zal de lichtsensor niet correct functioneren.

  De lichtsensor functioneert ook als een regensensor voor de automatische
ruitenwisserregeling. Houd handen en ruitenkrabbers uit de buurt van de voorruit
wanneer de ruitenwisserhendel in de stand
staat en het contact op ON gezet is,
aangezien vingers beklemd kunnen raken of de ruitenwissers en wisserbladen
beschadigd kunnen worden wanneer de ruitenwissers automatisch in werking gesteld
worden. Als u de voorruit gaat reinigen, er op letten dat de ruitenwissers volledig zijn
uitgeschakeld — dit is vooral belangrijk bij het verwijderen van ijs en sneeuw —
wanneer het bijzonder verleidelijk is om de motor te laten draaien.





4–69
Tijdens het rijden
Schakelaars en regelaars
OPMERKING
  De koplampen, overige buitenverlichting en instrumentenpaneelverlichting gaan
mogelijk niet onmiddellijk uit in het geval de omgeving ineens helder verlicht wordt,
aangezien de lichtsensor bepaalt dat het avond is als de omgeving gedurende enkele
minuten continu donker is, zoals bijvoorbeeld in lange tunnels, bij ¿ les in tunnels of in
parkeergarages.
 In dit geval wordt de verlichting uitgeschakeld als de verlichtingsschakelaar naar de
stand
gedraaid wordt.   Wanneer de koplampschakelaar in de stand staat en het contact op ACC gezet
wordt of uitgezet wordt, zullen de koplampen, de overige buitenverlichting en de
instrumentenpaneelverlichting uitgeschakeld worden.
  De instrumentenpaneelverlichting kan afgesteld worden door het draaien van de knop
in de instrumentengroep. Ook kan de dag/nachtstand veranderd worden door de knop
te draaien totdat er een pieptoon gegeven wordt. Afstellen van de helderheid van de
instrumentenpaneelverlichting: Zie Instrumentenpaneelverlichting op pagina 4-33 .

 De gevoeligheid van de AUTO lampen kan gewijzigd worden door een of¿ ciële
Mazda reparateur. Zie Gebruikersinstellingen op pagina 9-14 .





4–79
Tijdens het rijden
Schakelaars en regelaars
Voorruitenwissers
Schakel de ruitenwissers in door de hendel
omhoog of omlaag te drukken.
Met intervalruitenwisser


Schakelaarstand
Bediening van de
ruitenwissers
Nr. Ty p e
A Ty p e
B

Werking bij omhoogtrekken
van de hendel

Stop

Intervalwerking

Lage snelheid

Hoge snelheid

Ruitenwissers met regelbare
intervalwerking
Zet de hendel in de intervalstand en kies
de intervaltijd door de ring te draaien.

INT ring
Met automatische ruitenwisserregeling


Schakelaarstand
Bediening van de
ruitenwissers
Nr. Ty p e
A Ty p e
B

Werking bij omhoogtrekken
van de hendel

Stop

Automatische regeling

Lage snelheid

Hoge snelheid

Automatische ruitenwisserregeling
Wanneer de ruitenwisserhendel in de stand

staat, tast de regensensor de
hoeveelheid regenval op de voorruit af en
schakelt deze de ruitenwissers automatisch
in of uit (uit—interval—lage snelheid—
hoge snelheid).

De gevoeligheid van de regensensor kan
afgesteld worden door de schakelaar op de
ruitenwisserhendel te draaien.





4–80
Tijdens het rijden
Schakelaars en regelaars

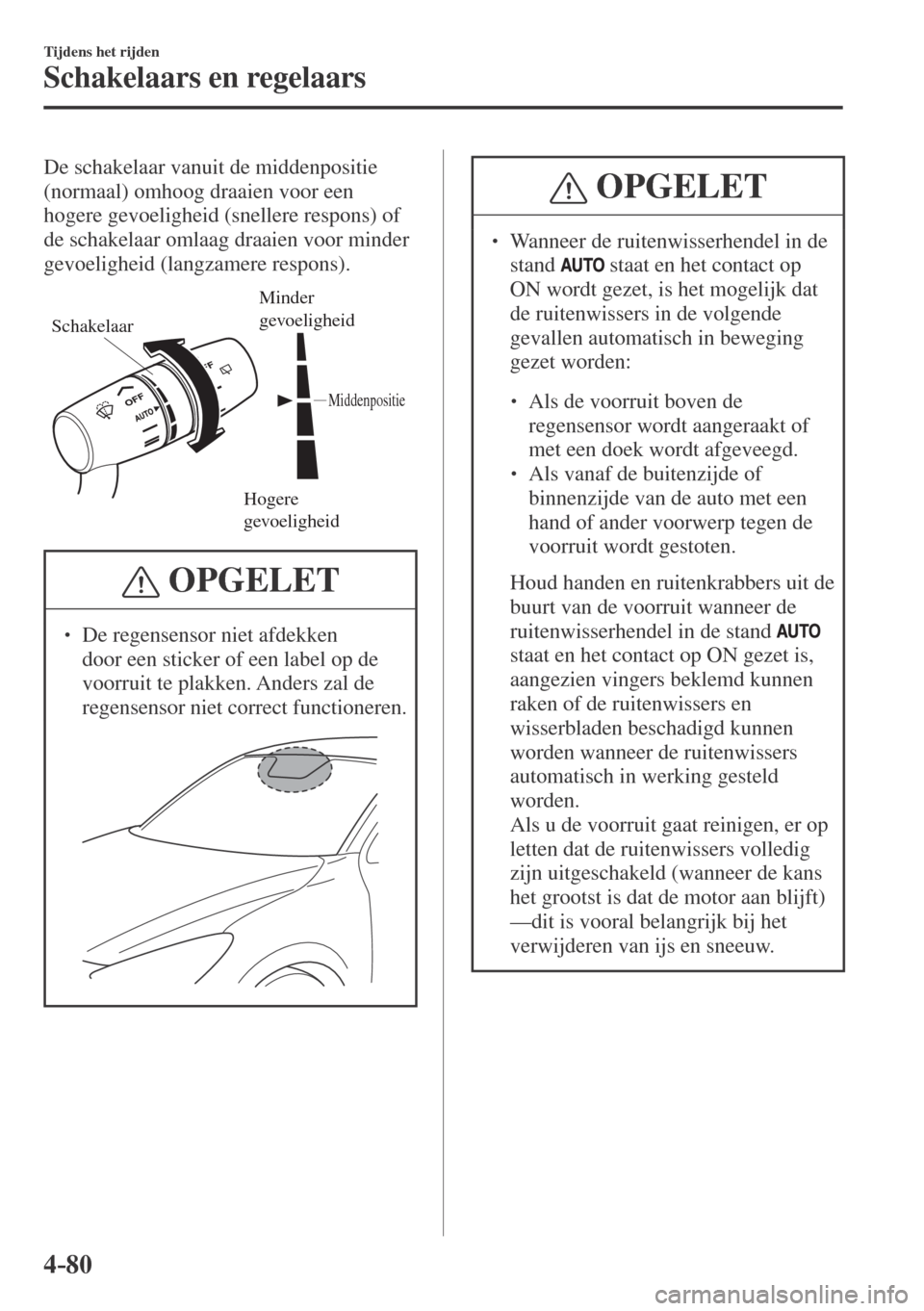

De schakelaar vanuit de middenpositie
(normaal) omhoog draaien voor een
hogere gevoeligheid (snellere respons) of
de schakelaar omlaag draaien voor minder
gevoeligheid (langzamere respons).

Hogere
gevoeligheid
Minder
gevoeligheid
Schakelaar
Middenpositie

OPGELET
  De regensensor niet afdekken
door een sticker of een label op de
voorruit te plakken. Anders zal de
regensensor niet correct functioneren.

OPGELET


 Wanneer de ruitenwisserhendel in de
stand
staat en het contact op
ON wordt gezet, is het mogelijk dat
de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:



 Als de voorruit boven de
regensensor wordt aangeraakt of
met een doek wordt afgeveegd.



 Als vanaf de buitenzijde of
binnenzijde van de auto met een
hand of ander voorwerp tegen de
voorruit wordt gestoten.
  Houd handen en ruitenkrabbers uit de
buurt van de voorruit wanneer de
ruitenwisserhendel in de stand

staat en het contact op ON gezet is,
aangezien vingers beklemd kunnen
raken of de ruitenwissers en
wisserbladen beschadigd kunnen
worden wanneer de ruitenwissers
automatisch in werking gesteld
worden.
 Als u de voorruit gaat reinigen, er op
letten dat de ruitenwissers volledig
zijn uitgeschakeld (wanneer de kans
het grootst is dat de motor aan blijft)
—dit is vooral belangrijk bij het
verwijderen van ijs en sneeuw.





4–81
Tijdens het rijden
Schakelaars en regelaars
OPMERKING
  Door de hendel van de automatische
ruitenwisser tijdens het rijden van de
stand
naar de stand over te
schakelen, worden de
voorruitenwissers eenmaal
geactiveerd, waarna ze zullen
functioneren overeenkomstig de
hoeveelheid regenval.
  Het is mogelijk dat de automatische
ruitenwisserregeling niet functioneert
wanneer de temperatuur van de
regensensor ongeveer –10 °C of lager
is, of ongeveer 85°C of hoger is.
  Als een waterafstotende laag op
de voorruit wordt aangebracht,
kan de regensensor de hoeveelheid
regenval niet correct aftasten en
bestaat de kans dat de automatische
ruitenwisserregeling niet juist
functioneert.
  Als vuil of vreemde bestanddelen
(zoals ijs of materie welke zout water
bevat) zich op de voorruit boven de
regensensor zijn gaan vasthechten
of als de voorruit met ijs bedekt
is, kan dit tot gevolg hebben dat
de ruitenwissers automatisch in
beweging gezet worden. Als echter
de ruitenwissers dit ijs, vuil of de
vreemde bestanddelen niet kunnen
verwijderen, zal de automatische
ruitenwisserregeling stoppen met
functioneren. Zet in dit geval de
ruitenwisserhendel in de stand
voor lage snelheid of hoge snelheid
voor handbedieningsregeling of
verwijder het ijs, vuil of de vreemde
bestanddelen met de hand om de
automatische ruitenwisserregeling te
herstellen.
OPMERKING
  Als u de automatische
ruitenwisserhendel in de stand

laat staan, kunnen de ruitenwissers
door het effect van sterke
lichtbronnen, elektromagnetische
golven of infrarood licht automatisch
in werking treden, omdat voor de
regensensor een optische sensor
wordt gebruikt. Het wordt
aanbevolen de automatische
ruitenwisserhendel in de stand
te
laten staan, behalve tijdens het rijden
bij regenachtig weer.
  De regelfuncties van de automatische
ruitenwisser kunnen uitgeschakeld
worden.
 Zie Gebruikersinstellingen op pagina
9-14 .
