2016 MAZDA MODEL CX-3 Guida Rapida (in Italian)

1
2
5
23
24
26
Guida Rapida Guida Rapida
Questa Guida Rapida spiega in modo semplificato come utilizzare alcune delle funzioni in
dotazione alla vostra Mazda CX-3.
Dispositivi di sicurezza fondamentali
Prima di mettersi in marcia
Al volante
Funzioni dell’interno
Manutenzione e cura
Il significato di ciascun simbolo utilizzato nella Guida Rapida è il seguente:
Spiegazione dettagliata relativa ad alcune informazioni.
In caso di guasto

1
Dispositivi di sicurezza fondamentali
Sedile anterioreSedile posteriore lateraleSedile posteriore centrale
Per sollevare il poggiatesta, tirarlo verso l’alto sino a raggiungere la posizione
desiderata.
PoggiatestaAzionamento del sedile
Per i sedili sono disponibili le seguenti funzioni di regolazione.
Scorrimento sedile
Per i dettagli, vedi Sezione 2, “Sedili”.
Per abbassare il poggiatesta, premere il pulsante di sgancio e spingere in basso
il poggiatesta.
Regolare l’altezza del poggiatesta in modo che il centro del medesimo sia al
livello della punta delle orecchie del passeggero.
Regolazione altezza
(Sedile del conducente)
Inclinazione schienale

Pulsante di
richiesta
Prima di mettersi in marcia
Raggio d’azione
Il sistema telecomando senza chiave funziona solo se il conducente è a bordo del
veicolo oppure si trova all’interno del raggio d’azione del sistema e ha con sé la chiave.
Se si ha con sé la chiave, è possibile bloccare/sbloccare tutte le porte e il portellone
premendo il pulsante di richiesta presente su ciascuna porta anteriore.
Blocco e sblocco tramite pulsante di richiesta
2Per i dettagli, vedi Sezione 3, “Sistema telecomando porte e avviamento
motore senza chiave”, “Porte e serrature” o “Volante”.
Regolazione volante
1. Fermare il veicolo e abbassare la leva di
sblocco posta sotto al piantone dello sterzo.
3. Provare a spingere su e giù il volante per
assicurarsi che sia bloccato prima di mettersi
alla guida. 2. Regolare l’inclinazione del volante e/o la
lunghezza del piantone dello sterzo come si
desidera, quindi spingere in alto la leva per
bloccare il piantone. Il pulsante di richiesta sul portellone può essere utilizzato solamente per bloccare
tutte le porte e il portellone.
Portellone
(Solo blocco)
Antenna esterna
Solo blocco
Raggio d’azione80 cm 80 cm
Pulsante di
richiestaPulsante di
richiesta
Porte anteriori
Leva di sbloccoLeva di sblocco

3
Prima di mettersi in marcia
Specchietti retrovisori esterni
1. Ruotare l’interruttore specchietto
retrovisore verso sinistra (L) o verso
destra (R) per selezionare lo specchietto
retrovisore sinistro o destro.
2. Premere l’interruttore perimetrale dello
specchietto retrovisore nella direzione
appropriata.
Per i dettagli, vedi Sezione 3, “Specchietti retrovisori” o “Finestrini”.
Funzionamento dei finestrini elettrici
Ognuno dei finestrini dei passeggeri può inoltre essere azionato usando il gruppo
interruttori di comando principali situato sulla porta del conducente.
Per aprire il finestrino, premere leggermente l’interruttore finché il finestrino non
raggiunge la posizione desiderata.
Per chiudere il finestrino, sollevare leggermente l’interruttore finché il finestrino
non raggiunge la posizione desiderata.
Posizione centrale
Finestrino conducente
Finestrino
posteriore
sinistro
Finestrino
posteriore destroFinestrino
passeggero
anteriore
Gruppo interruttori comando principali
Chiusura
Apertura Interruttore perimetrale
specchietto retrovisore

4
Prima di mettersi in marcia
Apertura
Chiusura
Requisiti del carburante e capacità
Sportello serbatoio carburante
Per aprire lo sportello del serbatoio carburante,
tirare il comando di sblocco a distanza.
Per i dettagli, vedi Sezione 3, “Carburante ed emissioni”.
Benzina super senza piombo
(in conformità a EN 228 e
rientrante nell’E10)
*1
*1 EuropaCarburante
Numero di ottano
di ricercaCapacità
95 o superiore2WD: 48,0 L
Sportello e tappo serbatoio carburante
Tappo serbatoio carburante
Per togliere il tappo del serbatoio carburante,
ruotarlo in senso antiorario.
Attaccare il tappo rimosso sul lato interno
dello sportello.
Per chiudere il tappo del serbatoio carburante,
ruotarlo in senso orario fino ad avvertire uno scatto.
SKYACTIV-G 2.0
Benzina normale senza
piombo92 o superiore
Il veicolo fornirà ottime prestazioni usando
gasolio secondo specifica EN590 o equivalente.Carburante
Capacità
SKYACTIV-D 1.5
Quando si effettua il rifornimento, introdurre sempre almeno 10 L di carburante.
90 o superiore4WD: 44,0 L
2WD: 48,0 L
4WD: 44,0 L
Comando di sblocco a distanza
sportello serbatoio carburanteComando di sblocco a distanza
sportello serbatoio carburante

Al volante
5
Avviamento del motore
Per i dettagli, vedi Sezione 4, “Avviamento/Arresto del motore”.
1. Verificare che il freno di stazionamento
sia inserito.
2. Mantenere saldamente premuto il pedale
del freno fino a quando il motore è
completamente avviato.
3. (Cambio manuale)
Mantenere saldamente premuto il pedale
della frizione fino a quando il motore è
completamente avviato.
(Cambio automatico)
Portare il cambio in posizione di parcheggio (P).
Se si deve riavviare il motore a veicolo in
movimento mettere il cambio in folle (N).
4. Premere il pulsante di avviamento dopo che l’indicatore
luminoso chiave (verde) nel quadro strumenti e l’indicatore
luminoso (verde) del pulsante di avviamento si sono accesi.
(SKYACTIV-D 1.5)
• Il motorino d’avviamento non gira finché l’indicatore luminoso delle candelette
non si è spento.
• Quando si avvia il motore, non rilasciare il pedale della frizione (cambio manuale)
o il pedale del freno (cambio automatico) mentre il pulsante d’avviamento è
premuto, finché l’indicatore luminoso delle candelette nel quadro strumenti non si
spegne e il motore si avvia.
• Se il pedale della frizione (cambio manuale) o il pedale del freno (cambio
automatico) viene rilasciato prima che il motore si avvii, premere nuovamente il
pedale della frizione (cambio manuale) o il pedale del freno (cambio automatico),
quindi premere il pulsante di avviamento per avviare il motore.
• Se l’accensione rimane ON per un lungo periodo di tempo senza mettere in funzione
il motore dopo che le candelette si sono scaldate, le candelette potrebbero scaldarsi
nuovamente con conseguente accensione dell’indicatore luminoso candelette.
Indicatore luminoso
Pulsante di
avviamento

6
Al volante
Per i dettagli, vedi Sezione 4, “Avviamento/Arresto del motore”.

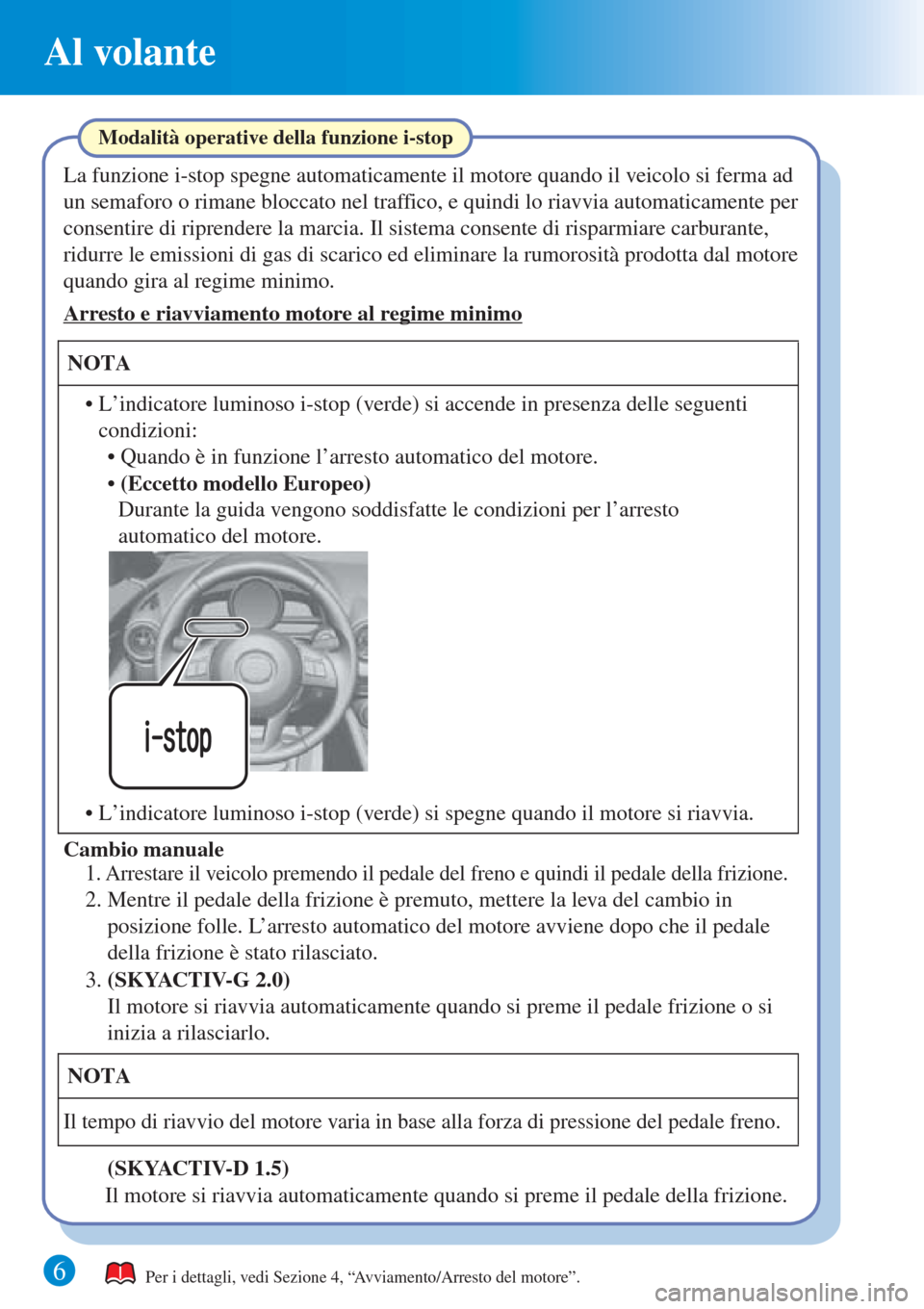

La funzione i-stop spegne automaticamente il motore quando il veicolo si ferma ad
un semaforo o rimane bloccato nel traffico, e quindi lo riavvia automaticamente per
consentire di riprendere la marcia. Il sistema consente di risparmiare carburante,
ridurre le emissioni di gas di scarico ed eliminare la rumorosità prodotta dal motore
quando gira al regime minimo.
Arresto e riavviamento motore al regime minimo
NOTA
• L’indicatore luminoso i-stop (verde) si accende in presenza delle seguenti
condizioni:
• Quando è in funzione l’arresto automatico del motore.
• L’indicatore luminoso i-stop (verde) si spegne quando il motore si riavvia.
Cambio manuale
2. Mentre il pedale della frizione è premuto, mettere la leva del cambio in
posizione folle. L’arresto automatico del motore avviene dopo che il pedale
della frizione è stato rilasciato.
3. (SKYACTIV-G 2.0)
1. Arrestare il veicolo premendo il pedale del freno e quindi il pedale della frizione.
Modalità operative della funzione i-stop
Durante la guida vengono soddisfatte le condizioni per l’arresto
automatico del motore. • (Eccetto modello Europeo)
(SKYACTIV-D 1.5)
Il motore si riavvia automaticamente quando si preme il pedale della frizione.
NOTA
Il tempo di riavvio del motore varia in base alla forza di pressione del pedale freno.
Il motore si riavvia automaticamente quando si preme il pedale frizione o si
inizia a rilasciarlo.

7
Al volante
Per i dettagli, vedi Sezione 4, “Avviamento/Arresto del motore”.
Interruttore i-stop OFF
Premendo l’interruttore fino all’emissione di
un segnale acustico, la funzione i-stop viene
disattivata e la spia luminosa i-stop (ambra)
situata nel quadro strumenti si accende.
Premendo nuovamente l’interruttore fino
all’emissione di un segnale acustico, la
funzione i-stop diventa operativa e la spia
luminosa i-stop (ambra) si spegne.
Cambio automatico
2. Il motore si riavvia automaticamente quando il pedale del freno viene
rilasciato mentre la leva selettrice è in posizione D o M (non in modo di
seconda marcia fissa).
3. Se la leva selettrice è in posizione N o P, il motore non si riavvia quando il
pedale del freno viene rilasciato. Il motore si riavvia quando il pedale del
freno viene premuto nuovamente o la leva selettrice viene portata nella
posizione D, M (non in modo di seconda marcia fissa) o nella posizione R.
(Per motivi di sicurezza, tenere sempre premuto il pedale del freno quando si
sposta la leva selettrice mentre è in funzione l’arresto automatico del motore.) 1. L’arresto automatico del motore avviene quando si preme il pedale del freno
durante la guida (eccetto quando il cambio è in posizione R o M nel modo di
seconda marcia fissa) e il veicolo si è fermato.
Modalità operative della funzione i-stop
Indicatore luminoso i-stop (verde)/Spia luminosa i-stop (ambra)
Indicatore luminoso i-stop (verde)
• Quando è in funzione l’arresto automatico del motore.
Durante la guida vengono soddisfatte le condizioni per
l’arresto automatico del motore.
• La segnalazione luminosa si accende quando l’accensione viene
commutata su ON e si spegne quando viene avviato il motore.
Spia luminosa i-stop (ambra)
• La segnalazione luminosa si accende quando viene premuto
l’interruttore i-stop OFF e il sistema viene disattivato.
• (Eccetto modello Europeo)
