2016 MAZDA MODEL 3 HATCHBACK ECU

Tipul C

Selector
Apăsați selectorul Apăsați selectorul
Apăsați selectorul Kilometraj
Kilometraj
jurnalier A
Kilometraj
jurnalier B
NOTĂ
Atunci când contactul este în poziţia
ACC sau oprit, kilometrajul sau
kilometrajele jurnaliere nu pot fi afișate,
totuși, prin apăsarea selectorului se pot
selecta accidental kilometrajele
jurnaliere sau acestea pot fi resetate
într-o perioadă de aproximativ zece
minute, în următoarele cazuri:
•După ce contactul este trecut în
poziţia oprit din ON (pornit).
•După ce este deschisă portiera
șoferului.
Kilometraj
Kilometrajul înregistrează distanţa totală
pe care a parcurs-o vehiculul.
Kilometrajul jurnalier
Kilometrajul jurnalier poate înregistra
simultan distanţa totală a două călătorii.
Una este înregistrată de kilometrajul
jurnalier A și cealaltă de kilometrajul
jurnalier B.

De exemplu, kilometrajul jurnalier A poate
înregistra distanţa parcursă de la punctul
de plecare și kilometrajul jurnalier B poate
înregistra distanţa de la ultima alimentare.

Dacă este selectat kilometrajul jurnalier A
și apăsaţi din nou selectorul în interval de
o secundă, afișajul va trece la kilometrajul
jurnalier B.

Atunci când este selectat kilometrajul
jurnalier A, pe afișaj va apărea TRIP A.
Atunci când este selectat kilometrajul
jurnalier B, pe afișaj va apărea TRIP B.

Kilometrajul jurnalier înregistrează
distanţa totală pe care vehiculul o parcurge
până când contorul este resetat. Readuceţi
contorul la „0,0” apăsând și ţinând apăsat
selectorul pentru o secundă sau mai mult.
Folosiţi acest contor pentru a măsura
distanţele parcurse și a calcula consumul
de combustibil.
În timp ce conduceţi
Bordul și afișajul
4-27

Schimbarea unităţii de temperatură a
afișajului pentru temperatura din
exterior (vehiculele cu tipul C/D)
Unitatea temperaturii din exterior poate fi
comutată de la Celsius la Fahrenheit.
Setările pot fi schimbate prin operarea
ecranului de afișare central.
Consultaţi secţiunea „Funcţiile de
personalizare” de la pagina 9-17.
NOTĂ
Atunci când unitatea de temperatură
indicată pe afișajul pentru temperatura
din exterior se schimbă, unitatea de
temperatură din afișajul indicatorului
lichidului de răcire a motorului se
schimbă similar.
Avertizarea privind temperatura din
exterior*
Atunci când temperatura exterioară este
scăzută, indicatorul luminează scurt și se
aude un semnal sonor pentru a avertiza
șoferul asupra posibilităţii existenţei unor
drumuri cu gheaţă.
Dacă temperatura exterioară este mai mică
de 4 °C, afișajul pentru temperatura din
exterior și marcajul
luminează scurt
pentru aproximativ zece secunde și un
semnal sonor se aude o singură dată.
NOTĂ
Dacă temperatura exterioară este mai
mică de -20 °C, semnalul sonor nu
acţionează. Însă, marcajul
se aprinde.
ttAfișajul pentru viteza setată a
vehiculului pentru pilotul automat
(fără afișaj pentru informaţii
multiple)
*
Este afișată presetarea vitezei vehiculului
cu ajutorul pilotului automat.
tComputerul de bord și butonul
INFO (fără afișaj pentru informaţii
multiple)
*
Următoarele informaţii pot fi selectate prin
apăsarea butonului INFO cu contactul în
poziţia pornit.
•Modul distanţă de rulare până la golirea
rezervorului
•Modul consum mediu de combustibil
•Modul consum curent de combustibil
•Modul viteză medie a vehiculului
•Modul alarmei pentru viteza
vehiculului
*
Dacă aveţi probleme cu computerul de
bord, consultaţi un service autorizat,
recomandarea noastră fiind un
reprezentant autorizat Mazda.
Modul distanţă de rulare până la
golirea rezervorului
Acest mod afișează distanţa aproximativă
pe care o puteţi parcurge cu combustibilul
rămas, în baza economiei de combustibil.

În timp ce conduceţi
Bordul și afișajul
*Anumite modele.4-31

Distanţa până la golire va fi calculată și
afișată din secundă în secundă.
(Modelul pentru Europa)
(Cu excepţia modelului pentru Europa)
NOTĂ
•Chiar dacă afișajul distanţei până la
golirea rezervorului indică un număr
suficient de kilometri rămași până la
realimentare, realimentaţi cât mai
curând posibil dacă nivelul
combustibilului este foarte redus sau
lampa de avertizare pentru nivel redus
al combustibilului se aprinde.
•Este posibil ca afișajul să nu se
schimbe dacă nu adăugaţi cel puţin 9
l de combustibil.
•Distanţa de rulare până la golirea
rezervorului este distanţa rămasă
aproximativă pe care vehiculul poate
fi condus până când dispar toate
marcajele de gradaţie de pe
indicatorul pentru nivelul
combustibilului (care indică
combustibilul rămas).
•Dacă nu există informaţii anterioare
despre economia de combustibil, de
exemplu, după ce vehiculul a fost
achiziţionat pentru prima dată sau
informaţiile sunt șterse atunci când
cablurile bateriei sunt deconectate,
distanţa efectivă de rulare până la
golirea rezervorului poate să difere de
cantitatea indicată.
Modul consum mediu de combustibil
Acest mod afișează consumul mediu de
combustibil prin calcularea consumului
total de combustibil și a distanţei parcurse
de la achiziţionarea vehiculului,
reconectarea bateriei după deconectare sau
de la resetarea datelor. Consumul mediu de
combustibil va fi calculat și afișat din
minut în minut.
(Modelul pentru Europa)
(Cu excepţia modelului pentru Europa)
Pentru a șterge datele afișate, apăsaţi pe
butonul INFO cel puţin 1,5 secunde.
După apăsarea pe butonul INFO,
mesajul - - - l/100 km va fi afișat pentru
aproximativ 1 minut înainte ca economia
de combustibil să fie recalculată și afișată.
Modul consum curent de combustibil
Acest mod afișează consumul curent de
combustibil prin calcularea consumului de
combustibil și a distanţei parcurse.

Economia curentă de combustibil este
calculată și afișată din 2 în 2 secunde.
(Modelul pentru Europa)
(Cu excepţia modelului pentru Europa)
Atunci când viteza a scăzut la aproximativ
5 km/h, se va afișa - - - l/100 km.
În timp ce conduceţi
Bordul și afișajul
4-32

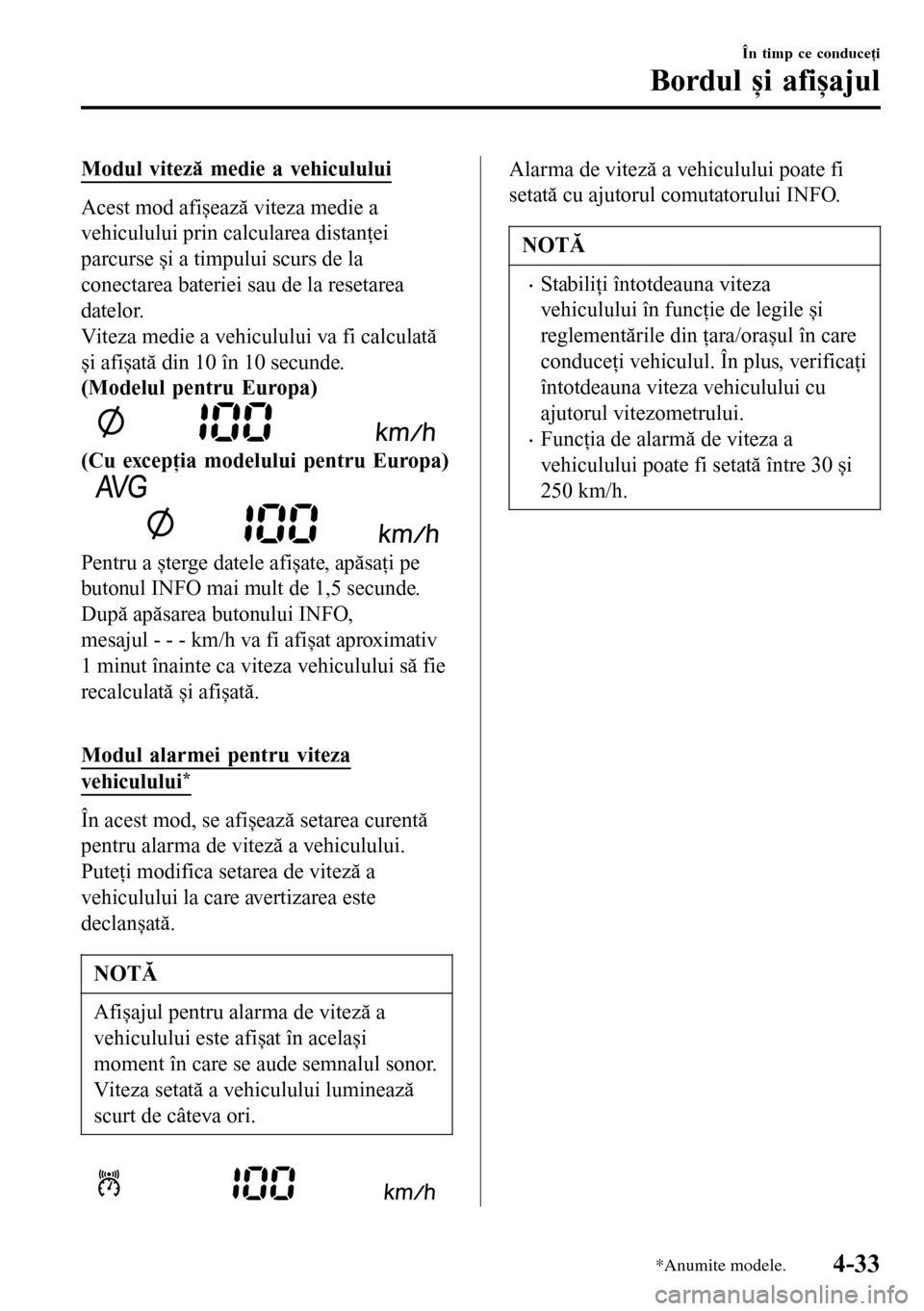

Modul viteză medie a vehiculului
Acest mod afișează viteza medie a
vehiculului prin calcularea distanţei
parcurse și a timpului scurs de la
conectarea bateriei sau de la resetarea
datelor.
Viteza medie a vehiculului va fi calculată
și afișată din 10 în 10 secunde.
(Modelul pentru Europa)
(Cu excepţia modelului pentru Europa)
Pentru a șterge datele afișate, apăsaţi pe
butonul INFO mai mult de 1,5 secunde.
După apăsarea butonului INFO,
mesajul - - - km/h va fi afișat aproximativ
1 minut înainte ca viteza vehiculului să fie
recalculată și afișată.

Modul alarmei pentru viteza
vehiculului*
În acest mod, se afișează setarea curentă
pentru alarma de viteză a vehiculului.
Puteţi modifica setarea de viteză a
vehiculului la care avertizarea este
declanșată.
NOTĂ
Afișajul pentru alarma de viteză a
vehiculului este afișat în același
moment în care se aude semnalul sonor.
Viteza setată a vehiculului luminează
scurt de câteva ori.
Alarma de viteză a vehiculului poate fi
setată cu ajutorul comutatorului INFO.
NOTĂ
•Stabiliţi întotdeauna viteza
vehiculului în funcţie de legile și
reglementările din ţara/orașul în care
conduceţi vehiculul. În plus, verificaţi
întotdeauna viteza vehiculului cu
ajutorul vitezometrului.
•Funcţia de alarmă de viteza a
vehiculului poate fi setată între 30 și
250 km/h.
În timp ce conduceţi
Bordul și afișajul
*Anumite modele.4-33

NOTĂ
•În următoarele situaţii, temperatura
afișată poate fi diferită de temperatura
exterioară reală, în funcţie de
condiţiile mediului înconjurător și
cele ale vehiculului:
•Temperaturi foarte înalte sau foarte
scăzute.
•Schimbări bruște ale temperaturii
exterioare.
•Vehiculul este parcat.
•Vehiculul este condus la viteze
mici.
Schimbarea unităţii de temperatură a
afișajului pentru temperatura din
exterior
Unitatea temperaturii din exterior poate fi
comutată de la Celsius la Fahrenheit
folosind următoarea procedură.
(Vehiculele cu tipul C/D)
Setările pot fi schimbate prin operarea
ecranului de afișare central.
Consultaţi secţiunea „Funcţiile de
personalizare” de la pagina 9-17.
(Vehiculele fără tipul C/D)
1. Apăsaţi pe butonul INFO cu contactul
în poziţia oprit și continuaţi apăsarea
butonului INFO pentru 5 secunde sau
mai mult în timp ce treceţi contactul în
poziţia pornit. Afișajul temperaturii din
exterior luminează scurt.
2. Apăsaţi pe butonul INFO pentru a
schimba unitatea în care este afișată
temperatura din exterior.
3. Apăsaţi și ţineţi apăsat butonul INFO
timp de 3 secunde sau mai mult în timp
ce afișajul temperaturii din exterior
luminează scurt. Afișajul temperaturii
din exterior se aprinde.
NOTĂ
Atunci când unitatea de temperatură
indicată pe afișajul pentru temperatura
din exterior se schimbă, unitatea de
temperatură din afișajul indicatorului
lichidului de răcire a motorului se
schimbă similar.
Avertizarea privind temperatura din
exterior*
Atunci când temperatura exterioară este
scăzută, indicatorul luminează scurt și se
aude un semnal sonor pentru a avertiza
șoferul asupra posibilităţii existenţei unor
drumuri cu gheaţă.
Dacă temperatura exterioară este mai mică
de 4 °C, afișajul pentru temperatura din
exterior și marcajul
luminează scurt
pentru aproximativ zece secunde și un
semnal sonor se aude o singură dată.
NOTĂ
Dacă temperatura exterioară este mai
mică de -20 °C, semnalul sonor nu
acţionează. Însă, marcajul
se aprinde.
În timp ce conduceţi
Bordul și afișajul
4-36*Anumite modele.

tModul distanţă de rulare până la
golirea rezervorului
Acesta afișează distanţa aproximativă pe
care o puteţi parcurge cu combustibilul
rămas, în baza economiei de combustibil.
Distanţa până la golire va fi calculată și
afișată din secundă în secundă.
NOTĂ
•Chiar dacă afișajul distanţei până la
golirea rezervorului indică un număr
suficient de kilometri rămași până la
realimentare, realimentaţi cât mai
curând posibil dacă nivelul
combustibilului este foarte redus sau
lampa de avertizare pentru nivel redus
al combustibilului se aprinde.
•Afișajul nu se va schimba dacă nu
adăugaţi cel puţin 9 l de combustibil.
•Distanţa de rulare până la golirea
rezervorului este distanţa rămasă
aproximativă pe care vehiculul poate
fi condus până când dispar toate
marcajele de gradaţie de pe
indicatorul pentru nivelul
combustibilului care indică
combustibilul rămas.
•Dacă nu există informaţii anterioare
despre economia de combustibil, de
exemplu, după ce vehiculul a fost
achiziţionat pentru prima dată sau
informaţiile sunt șterse atunci când
cablurile bateriei sunt deconectate,
distanţa efectivă de rulare până la
golirea rezervorului poate să difere de
cantitatea indicată.
tModul consum mediu de
combustibil
Acest mod afișează consumul mediu de
combustibil prin calcularea consumului
total de combustibil și a distanţei parcurse
de la achiziţionarea vehiculului,
reconectarea bateriei după deconectare sau
de la resetarea datelor.
Consumul mediu de combustibil va fi
calculat și afișat din minut în minut.

Pentru a șterge datele afișate, apăsaţi pe
butonul INFO mai mult de 1,5 secunde.
După apăsarea butonului INFO,
mesajul - - - l/100 km va fi afișat
aproximativ 1 minut înainte ca economia
de combustibil să fie recalculată și afișată.
tModul consum curent de
combustibil
Acesta afișează consumul curent de
combustibil prin calcularea consumului de
combustibil și a distanţei parcurse.
Economia curentă de combustibil va fi
calculată și afișată din două în două
secunde.

Atunci când viteza a scăzut la aproximativ
5 km/h, se va afișa - - - l/100 km.
În timp ce conduceţi
Bordul și afișajul
4-37

NOTĂ
•Este posibil să fie dificil să vedeţi afișajul dacă purtaţi ochelari de soare polarizaţi.
Scoateţi ochelarii de soare polarizaţi sau reglaţi luminozitatea.
•Dacă bateria a fost scoasă și remontată sau tensiunea bateriei este scăzută, poziţia
reglată poate devia.
•Afișajul poate fi dificil de văzut sau afectat temporar de condiţiile meteorologice,
precum ploaia, zăpada, lumina și temperatura.
•Dacă sistemul audio este demontat, afișajul pentru conducerea activă nu poate fi operat.
Afișajul pentru conducerea activă indică următoarele informaţii:
•Condiţiile de operare și avertizările pentru sistemul de monitorizare a punctelor moarte
(BSM)
Consultaţi secţiunea „Monitorizarea punctelor moarte (BSM)” de la pagina 4-124.
•Avertizările sistemului de asistenţă pentru recunoașterea distanţei (DRSS)
Consultaţi secţiunea „Sistemul de asistenţă pentru recunoașterea distanţei (DRSS)” de la
pagina 4-141.
•Semnele de circulaţie și avertizările sistemului de recunoaștere a semnelor de circulaţie
(TSR)
Consultaţi secţiunea „Sistemul de recunoaștere a semnelor de circulaţie (TSR)” de la
pagina 4-133.
•Condiţiile de funcţionare și avertismentele legate de pilotul automat cu radar Mazda
(MRCC)
Consultaţi secţiunea „Pilotul automat cu radar Mazda (MRCC)” de la pagina 4-151.
•Avertizările sistemului de avertizare la părăsirea benzii de rulare (LDWS)
Consultaţi secţiunea „Sistemul de avertizare la părăsirea benzii de rulare (LDWS)” de la
pagina 4-117.
•Condiţiile de operare și avertizările pentru sistemul de asistenţă pentru păstrarea benzii de
rulare (LAS) și de avertizare la părăsirea benzii de rulare (LDWS)
Consultaţi secţiunea „Sistemul de asistenţă pentru păstrarea benzii de rulare (LAS) și de
avertizare la părăsirea benzii de rulare (LDWS)” de la pagina 4-164.
•Avertizările pentru sistemul inteligent de asistenţă la frânarea în mediul urban (SCBS)
Consultaţi secţiunea „Sistemul inteligent avansat de asistenţă la frânarea în mediul urban
(SCBS avansat)” de la pagina 4-184.
•Avertizările pentru sistemul inteligent de asistenţă la frânarea în mediul urban [din faţă]
(SCBS F)
Consultaţi secţiunea „Sistemul inteligent de asistenţă la frânarea în mediul urban [din faţă]
(SCBS F)” de la pagina 4-189.
În timp ce conduceţi
Bordul și afișajul
4-41

Semnalul Avertisment Pagina
*Lampă de avertizare pentru sistemul de avertizare la părăsirea
benzii de rulare (LDWS)*17-38
*Lampa de avertizare pentru sistemul de asistenţă pentru păstrarea
benzii de rulare (LAS) și de avertizare la părăsirea benzii de rulare
(LDWS)
*17-38
*Lampa de avertizare pentru faruri cu leduri*17-38
(galben)
*Lampa de avertizare pentru sistemul inteligent de asistenţă la frâ-
nare/sistemul inteligent de asistenţă la frânarea în mediul urban
(SBS/SCBS)
*17-44
Lampa de avertizare pentru nivel scăzut de combustibil 7-44
*Lampă de avertizare pentru 120 km/h*17-44
Lampa de avertizare pentru centura de siguranţă (scaunul din faţă) 7-44
(roșu)Lampa de avertizare pentru centura de siguranţă (scaunul din spa-
te)7-44
*Lampa de avertizare pentru nivel scăzut al lichidului de curăţare7-44
*Lampa de avertizare pentru ușă întredeschisă7-44
*1 Indicatorul se aprinde atunci când contactul este trecut în poziţia pornit pentru o verificare a funcţionării și se
stinge câteva secunde mai târziu sau dacă motorul este pornit. Dacă lampa nu se aprinde sau rămâne aprinsă,
solicitaţi verificarea vehiculului de către un service autorizat, recomandarea noastră fiind un reprezentant
autorizat Mazda.
*2 Lampa se aprinde continuu la aplicarea frânei de mână.
În timp ce conduceţi
Bordul și afișajul
*Anumite modele.4-45
