tIndicatorul luminos (roșu) al
sistemului inteligent de asistenţă la
frânarea în mediul urban (SCBS)
Dacă sistemul de asistenţă la frânarea în
mediul urban (SCBS) funcţionează,
indicatorul luminos (roșu) luminează scurt.

tAvertizarea privind coliziunea
Dacă există posibilitatea unei coliziuni cu
un vehicul din faţă, semnalul sonor se
aude continuu și o avertizare este indicată
în afișajul pentru informaţii multiple sau în
afișajul pentru conducerea activă.
Afişaj pentru informaţii multiple
Afișajul pentru conducere activă
BRAKE!
BRAKE!
NOTĂ
•(Fără buton SCBS oprit)
Distanţa de operare și volumul
avertizării de coliziune pot să fie
modificate.
Consultaţi secţiunea „Funcţiile de
personalizare” de la pagina 9-17.
•(Cu buton SCBS oprit)
Distanţa de operare și volumul
avertizării de coliziune pot să fie
modificate. Consultaţi un service
autorizat Mazda.
ttAfișajul operării frânei automate
Mesajul „SCBS Automatic Brake” (frâna
automată SCBS) apare în afișajul pentru
conducerea activă și afișajul pentru
informaţii multiple atunci când frânele
SCBS sau asistenţa la frânare (asistenţa la
frânarea SCBS) operează.
Afișajul pentru conducere activă Afişaj pentru informaţii multiple
SCBS
Frână automată
SCBS
Frână automată
NOTĂ
•Semnalul sonor de avertizare a
coliziunii se aude intermitent în timp
ce frâna SCBS sau asistenţa de
frânare (asistenţa de frânare SCBS)
este operaţională.
•Dacă vehiculul este oprit de operarea
SCBS și pedala de frână nu este
apăsată, semnalul sonor de avertizare
se aude o dată după 2 secunde și
frâna SCBS este eliberată automat.
În timp ce conduceţi
i-ACTIVSENSE
4-192

NOTĂ
•Poziţia vehiculului se schimbă în funcţie de operaţiunile pedalei de acceleraţie, pedalei
de frână și ale volanului, ceea ce poate întruna recunoașterea unui obstacol de către
sistem sau ar putea să faciliteze detectarea atunci când nu este necesar. În astfel de
cazuri, este posibil ca sistemul inteligent de asistenţă la frânarea în mediul urban [din
spate] (SCBS R) să funcţioneze sau nu.
•Sistemul inteligent de asistenţă la frânarea în mediul urban [din spate] (SCBS R) va
funcţiona în următoarele condiţii.
•Motorul este pornit.
•Schimbătorul de viteze (vehicul cu transmisie manuală) sau maneta selectorului
(vehicul cu transmisie automată) este în poziţia R (marșarier).
•„Defecţiune a sistemului inteligent de asistenţă la frânarea în mediul urban în
marșarier” nu este afișat în afișajul pentru informaţii multiple.
•Viteza vehiculului este între 2 și 8 km/h.
•Sistemul inteligent de asistenţă la frânarea în mediul urban [din spate] (SCBS R) nu
este oprit.
•DSC nu funcţionează defectuos.
•Sistemul inteligent de asistenţă la frânarea în mediul urban [din spate] (SCBS R)
funcţionează folosind senzori cu ultrasunete (din spate) care detectează obstacolele din
spate prin emiterea undelor ultrasonice pe care le primește înapoi reflectate de
obstacole.
•În următoarele cazuri, senzorii cu ultrasunete (din spate) nu pot să detecteze
obstacolele și este posibil ca sistemul inteligent de asistenţă la frânarea în mediul urban
[din spate] (SCBS R) să nu funcţioneze.
•Înălţimea obstacolului este mică, precum pereţii de mică înălţime sau camioanele cu
platforme de încărcare joase.
•Înălţimea obstacolului este ridicată, precum camioane cu platforme de încărcare
înalte.
•Obstacolul este mic.
•Obstacolul este subţire, precum stâlpul unui indicator.
•Obstacolul se află departe de centrul vehiculului.
•Suprafaţa obstacolului nu este îndreptată vertical faţă de vehicul.
•Obstacolul are o consistenţă moale, precum o perdea care atârnă sau zăpada prinsă pe
un vehicul.
•Obstacolul are o formă neregulată.
•Obstacolul este extrem de aproape.
•În următoarele cazuri, senzorii ultrasonici (din spate) nu pot să detecteze corect
obstacolele și este posibil ca sistemul inteligent de asistenţă la frânarea în mediul urban
[din spate] (SCBS R) să nu funcţioneze.
În timp ce conduceţi
i-ACTIVSENSE
4-196

•Ceva este prins de bara din spate, lângă un senzor ultrasonic (din spate).
•Volanul este răsucit brusc sau pedala de frână sau acceleraţie este acţionată.
•Există un alt obstacol lângă obstacol.
•Pe vreme nefavorabilă, de exemplu ploaie, ceaţă și zăpadă.
•Umiditate ridicată sau redusă.
•Temperaturi ridicate sau reduse
•Vânt puternic.
•Calea de deplasare nu este plană.
•În compartimentul pentru bagaje sau pe locurile din spate se află bagaje grele.
•Obiecte precum o antenă wireless, lampă de ceaţă sau număr de înmatriculare
iluminat sunt instalate lângă un senzor ultrasonic (din spate).
•Orientarea unui senzor ultrasonic (din spate) s-a modificat din motive precum o
coliziune.
•Vehiculul este afectat de alte unde acustice, precum un claxon, zgomot de motor,
senzor ultrasonic al altui vehicul.
•În următoarele cazuri, un senzor ultrasonic (din spate) poate să detecteze ceva ca un
obiect ţintă care ar putea face ca sistemul inteligent de asistenţă la frânarea în mediul
urban [din spate] (SCBS R) să funcţioneze.
•Conducerea pe o pantă abruptă.
•Opritoare ale roţilor.
•Perdele care atârnă, stâlpi ai porţilor, precum cele de la punctele de plată a taxelor și
pasajele la nivel cu calea ferată.
•La deplasarea lângă obiecte precum frunziș, bariere, vehicule, pereţi și garduri de-a
lungul unui drum.
•Atunci când conduceţi off-road în zone în care există iarbă sau frunziș.
•La trecerea prin porţi joase, porţi înguste, instalaţii de spălare a mașinilor și tunele.
•O bară de tractare este instalată sau o remorcă este conectată.
•(Transmisie manuală)
Dacă vehiculul este oprit de operarea SCBS și pedala de ambreiaj nu este apăsată,
motorul se oprește.
•Atunci când sistemul funcţionează, utilizatorul este notificat de afișajul pentru
informaţii multiple.
•Indicaţia de avertizare (galbenă) pentru sistemul inteligent de asistenţă la frânarea în
mediul urban se aprinde atunci când sistemul are o defecţiune.
Consultaţi secţiunea „Lămpile de avertizare” de la pagina 4-44.
În timp ce conduceţi
i-ACTIVSENSE
4-197

tIndicatorul luminos (roșu) al
sistemului inteligent de asistenţă la
frânarea în mediul urban (SCBS)
Dacă sistemul de asistenţă la frânarea în
mediul urban (SCBS) funcţionează,
indicatorul luminos (roșu) luminează scurt.
tAfișajul operării frânei automate
Mesajul „SCBS Automatic Brake” (frâna
automată SCBS) apare în afișajul pentru
informaţii multiple sau afișajul pentru
conducerea activă atunci când frânele
SCBS operează.
Afișajul pentru conducere activă Afişaj pentru informaţii multiple
SCBS
Frână automată
SCBS
Frână automată
NOTĂ
•Semnalul sonor de avertizare a
coliziunii se aude intermitent în timp
ce frâna SCBS este operaţională.
•Dacă vehiculul este oprit de operarea
SCBS și pedala de frână nu este
apăsată, semnalul sonor de avertizare
se aude o dată după 2 secunde și
frâna SCBS este eliberată automat.
ttOprirea funcţionării sistemului
inteligent de asistenţă la frânarea în
mediul urban [din spate] (SCBS R)
Sistemul inteligent de asistenţă la frânarea
în mediul urban [din spate] (SCBS R)
poate fi dezactivat temporar.
Atunci când sistemul inteligent de
asistenţă la frânarea în mediul urban [din
spate] (SCBS R) este dezactivat,
indicatorul luminos pentru sistemul
inteligent de asistenţă la frânarea în mediul
urban (SCBS) oprit se aprinde.
Atunci când motorul este repornit,
sistemul devine operaţional.
Atunci când butonul DSC OFF este apăsat
pentru a opri funcţionarea DSC,
funcţionarea sistemului inteligent de
asistenţă la frânarea în mediul urban [din
spate] (SCBS R) este de asemenea oprită,
iar indicatorul luminos pentru sistemul
inteligent de asistenţă la frânarea în mediul
urban (SCBS) oprit se aprinde.
În timp ce conduceţi
i-ACTIVSENSE
4-198

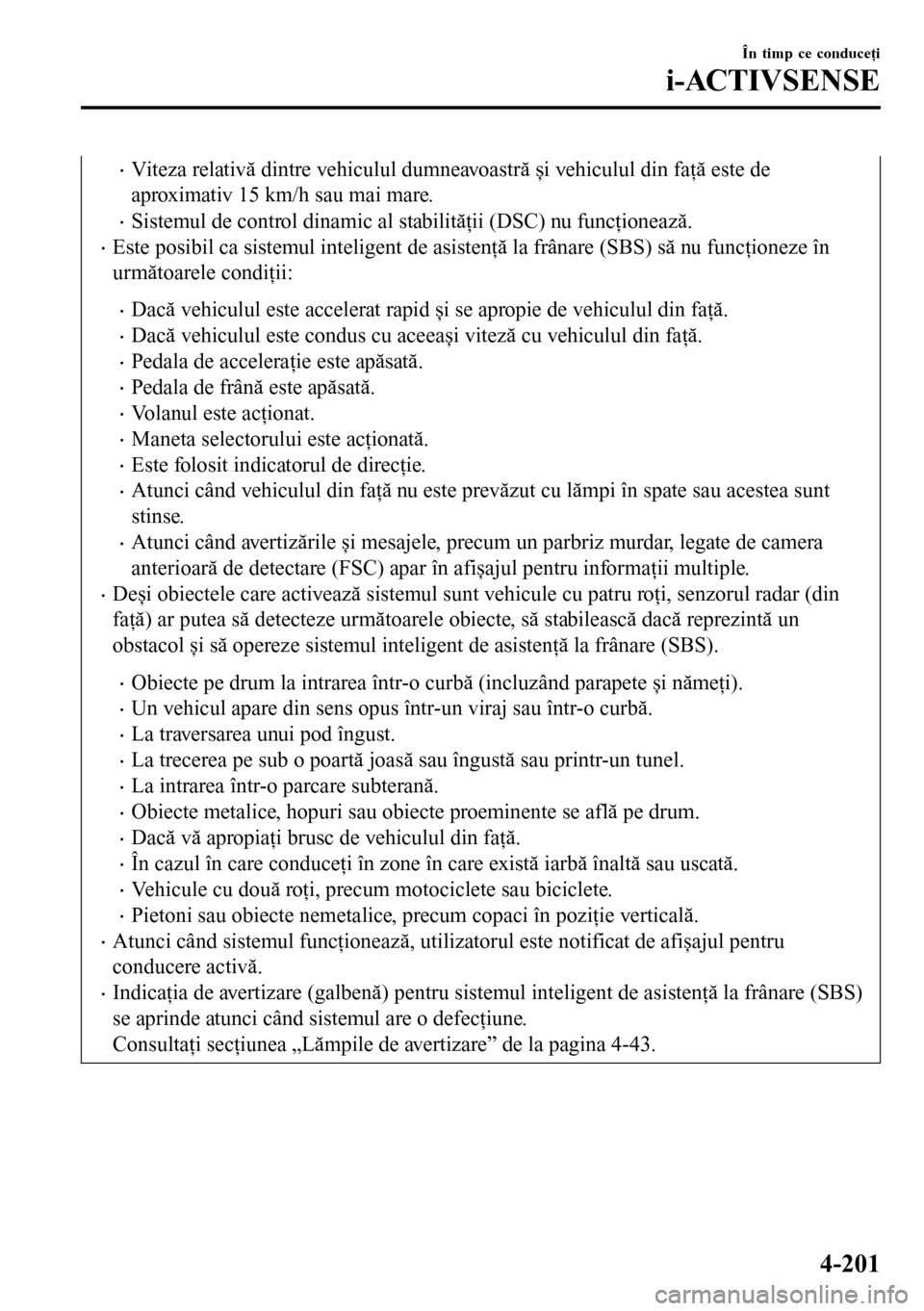

•Viteza relativă dintre vehiculul dumneavoastră și vehiculul din faţă este de
aproximativ 15 km/h sau mai mare.
•Sistemul de control dinamic al stabilităţii (DSC) nu funcţionează.
•Este posibil ca sistemul inteligent de asistenţă la frânare (SBS) să nu funcţioneze în
următoarele condiţii:
•Dacă vehiculul este accelerat rapid și se apropie de vehiculul din faţă.
•Dacă vehiculul este condus cu aceeași viteză cu vehiculul din faţă.
•Pedala de acceleraţie este apăsată.
•Pedala de frână este apăsată.
•Volanul este acţionat.
•Maneta selectorului este acţionată.
•Este folosit indicatorul de direcţie.
•Atunci când vehiculul din faţă nu este prevăzut cu lămpi în spate sau acestea sunt
stinse.
•Atunci când avertizările și mesajele, precum un parbriz murdar, legate de camera
anterioară de detectare (FSC) apar în afișajul pentru informaţii multiple.
•Deși obiectele care activează sistemul sunt vehicule cu patru roţi, senzorul radar (din
faţă) ar putea să detecteze următoarele obiecte, să stabilească dacă reprezintă un
obstacol și să opereze sistemul inteligent de asistenţă la frânare (SBS).
•Obiecte pe drum la intrarea într-o curbă (incluzând parapete și nămeţi).
•Un vehicul apare din sens opus într-un viraj sau într-o curbă.
•La traversarea unui pod îngust.
•La trecerea pe sub o poartă joasă sau îngustă sau printr-un tunel.
•La intrarea într-o parcare subterană.
•Obiecte metalice, hopuri sau obiecte proeminente se află pe drum.
•Dacă vă apropiaţi brusc de vehiculul din faţă.
•În cazul în care conduceţi în zone în care există iarbă înaltă sau uscată.
•Vehicule cu două roţi, precum motociclete sau biciclete.
•Pietoni sau obiecte nemetalice, precum copaci în poziţie verticală.
•Atunci când sistemul funcţionează, utilizatorul este notificat de afișajul pentru
conducere activă.
•Indicaţia de avertizare (galbenă) pentru sistemul inteligent de asistenţă la frânare (SBS)
se aprinde atunci când sistemul are o defecţiune.
Consultaţi secţiunea „Lămpile de avertizare” de la pagina 4-43.
În timp ce conduceţi
i-ACTIVSENSE
4-201

Cameră anterioară de detectare (FSC)*
Vehiculul dumneavoastră este echipat cu o cameră anterioară de detectare (FSC). Camera
anterioară de detectare (FSC) se află lângă oglinda retrovizoare și este folosită de
următoarele sisteme.
•Farurile adaptive cu leduri (ALH)
•Alerta pentru atenţia scăzută a șoferului (DAA)
•Sistemul de avertizare la părăsirea benzii de rulare (LDWS)
•Sistemul de asistenţă pentru păstrarea benzii de rulare (LAS) și de avertizare la părăsirea
benzii de rulare (LDWS)
•Sistemul de recunoaștere a semnelor de circulaţie (TSR)
•Sistemul inteligent avansat de asistenţă la frânarea în mediul urban (SCBS avansat)
•Sistemul inteligent de asistenţă la frânarea în mediul urban [din faţă] (SCBS F)
•Sistemul inteligent de asistenţă la frânare (SBS)
Cameră anterioară de detectare (FSC)
Camera anterioară de detectare (FSC) stabilește condiţiile din faţa vehiculului în timpul
deplasării pe timp de noapte și detectează benzile de rulare. Distanţa la care camera
anterioară de detectare (FSC) poate detecta obiecte variază în funcţie de condiţiile din jur.
AVERTISMENT
Nu modificaţi suspensia:
Dacă înălţimea sau înclinarea vehiculului se schimbă, sistemul nu va putea să
detecteze corect vehiculele din faţă. Aceasta va face ca sistemul să nu funcţioneze
normal sau să funcţioneze greșit, ceea ce ar putea duce la un accident grav.
În timp ce conduceţi
i-ACTIVSENSE
*Anumite modele.4-203

•Sistemul de avertizare la părăsirea benzii de rulare (LDWS)
•Alerta pentru atenţia scăzută a șoferului (DAA)
•Sistemul de asistenţă pentru păstrarea benzii de rulare (LAS) și de avertizare la
părăsirea benzii de rulare (LDWS)
•Sistemul de recunoaștere a semnelor de circulaţie (TSR)
•Sistemul inteligent avansat de asistenţă la frânarea în mediul urban (SCBS avansat)
•Sistemul inteligent de asistenţă la frânarea în mediul urban [din faţă] (SCBS F)
•Sistemul inteligent de asistenţă la frânare (SBS)
•Direcţia în care este îndreptată camera anterioară de detectare (FSC) a fost în final
bine reglată. Nu schimbaţi poziţia de instalare a camerei anterioare de detectare
(FSC) și nu o demontaţi. În caz contrar, ar putea să fie deteriorată sau să funcţioneze
defectuos.
•Folosiţi întotdeauna pentru toate roţile anvelope de dimensiunea specificată, de la
același producător, de aceeași marcă și cu același desen. În plus, nu folosiţi anvelope cu
uzuri mult prea diferite pe același vehicul deoarece este posibil ca sistemul să nu
funcţioneze normal.
•Camera anterioară de detectare (FSC) include o funcţie de detectare a parbrizului
murdar și de informare a șoferului, totuși, în funcţie de condiţii, este posibil să nu
detecteze pungile din plastic de cumpărături, gheaţa sau zăpada de pe parbriz. În aceste
cazuri, sistemul nu poate detecta corect un vehicul din faţă și este posibil să nu
funcţioneze normal. Conduceţi întotdeauna cu grijă și fiţi atent la drum.
NOTĂ
•În următoarele cazuri, camera anterioară de detectare (FSC) nu poate să detecteze
obiectele ţintă corect și fiecare sistem este posibil să nu funcţioneze normal.
•Înălţimea vehiculului din faţă este scăzută.
•Conduceţi vehiculul cu aceeași viteză cu vehiculul din faţă.
•Farurile nu sunt aprinse pe timpul nopţii sau atunci când mergeţi printr-un tunel.
•În următoarele cazuri, camera anterioară de detectare (FSC) este posibil să nu detecteze
obiectivele ţintă corect.
•În condiţii meteorologice dificile, precum, ploaie, ceaţă și zăpadă.
•Este folosit spălătorul de parbriz sau nu sunt folosite ștergătoarele de parbriz și plouă.
•Gheaţă, aburi, îngheţ, ploaie, mizerie sau obiecte străine precum o pungă din plastică
sunt lipite de parbriz.
•Camioanele cu platforme de încărcare joase și vehiculele cu un profil extrem de jos
sau de înalt.
•Atunci când conduceţi lângă pereţi fără model (inclusiv garduri și pereţi cu dungi
longitudinale).
•Lămpile din spate ale vehiculului din faţă sunt stinse.
În timp ce conduceţi
i-ACTIVSENSE
4-205

•Un vehicul este în afara ariei de luminare a farurilor.
•Vehiculul ia o curbă strânsă, coboară sau urcă o pantă abruptă.
•La ieșirea sau intrarea într-un tunel.
•Sunt încărcate bagaje grele ceea ce face ca vehiculul să se încline.
•O lumină puternică în partea din faţă a vehiculului (lampa din spate sau faza lungă a
vehiculelor care vin din sens opus).
•Există multe surse de lumină pe vehiculul din faţă.
•Atunci când vehiculul din faţă nu este prevăzut cu lămpi în spate sau acestea sunt
stinse pe timp de noapte.
•Bagaje sau obiecte cu o lungime mare sunt așezate pe barele de plafon montate și
acoperă camera anterioară de detectare.
•Gaze de eșapament de la vehiculul din faţă, nisip, zăpadă și vapori de apă care se
ridică din guri de vizitare și canale și apă stropită în aer.
•La tractarea unui vehicul defect.
•Vehiculul este condus cu anvelope care au uzură semnificativ diferită.
•Vehiculul este condus pe pante descendente sau pe drumuri denivelate.
•Există bălţi pe drum.
•Zona din jur este în întuneric, precum pe timpul nopţii, seara sau dimineaţa devreme,
într-un tunel sau într-o parcare interioară.
•Luminozitatea farurilor este redusă sau iluminarea farurilor este diminuată din cauza
murdăriei sau a unei axe optice deviate.
•Obiectul ţintă intră în unghiul mort al camerei anterioare de detectare (FSC).
•O persoană sau un obiect sare pe drum de pe acostament sau direct în fașa
dumneavoastră.
•Schimbaţi benzile de rulare și vă apropiaţi de un vehicul din faţă.
•În timp ce conduceţi extrem de aproape de obiectul ţintă.
•Sunt instalate lanţuri antiderapante sau o roată de rezervă provizorie.
•Vehiculul din faţă are o formă specială. De exemplu, un vehicul care remorchează o
rulotă sau o barcă sau o platformă care transportă un vehicul cu partea din faţă
îndreptată spre spate.
•În cazul în care camera anterioară de detectare (FSC) nu poate să opereze normal din
cauza iluminării de fundal sau a ceţii, funcţiile sistemului legate de camera anterioară
de detectare (FSC) sunt oprite temporar și următoarele lămpi de avertizare se aprind.
Totuși, acest lucru nu indică o defecţiune.
•Lampa de avertizare (galbenă) pentru farurile adaptive cu leduri (ALH)
•Lampa de avertizare pentru sistemul de asistenţă pentru păstrarea benzii de rulare
(LAS) și de avertizare la părăsirea benzii de rulare (LDWS)
•Lampa de avertizare (galbenă) pentru sistemul inteligent de asistenţă la frânare/
sistemul inteligent de asistenţă la frânarea în mediul urban (SBS/SCBS)
În timp ce conduceţi
i-ACTIVSENSE
4-206
