•Jasność maleje, jeśli pokrętłem obraca
się w lewo. W przypadku obrócenia
pokrętłem w położenie maksymalnego
przyciemnienia zostanie wyemitowany
sygnał dźwiękowy.
•Jasność wzrasta, jeśli pokrętłem obraca
się w prawo.
Ciemniej
Jaśniej
Funkcja wyłączania przyciemniania
podświetlenia
Przyciemnianie podświetlenia można
wyłączyć, obracając pokrętłem
podświetlenia zestawu wskaźników
w prawo do momentu usłyszenia sygnału
dźwiękowego, gdy zestaw wskaźników jest
przyciemniony przy włączonym zapłonie.
Jeśli widoczność zestawu wskaźników jest
ograniczona z powodu oślepiającego
światła z zewnątrz, skorzystaj z funkcji
wyłączania przyciemniania podświetlenia.
UWAGA
•W przypadku wyłączenia
przyciemniania podświetlenia
zestawu wskaźników nie można
przyciemnić, nawet jeśli światła
pozycyjne są włączone.
•W razie wyłączenia przyciemniania
podświetlenia ekran na wyświetlaczu
centralnym przełącza się na stałe
wyświetlanie trybu ekranu dziennego.
ttWskaźnik temperatury zewnętrznej
(bez wyświetlacza
multi-informacyjnego)
*
Gdy włącznik zapłonu znajduje się
w pozycji ON, wyświetlana jest wartość
temperatury zewnętrznej.

UWAGA
•W poniższych okolicznościach
wskazanie wartości temperatury
zewnętrznej może się różnić od
aktualnej temperatury na zewnątrz,
w zależności od warunków otoczenia
i samochodu:
•Bardzo wysokie lub niskie
temperatury.
•Nagłe zmiany temperatury
zewnętrznej.
•Samochód jest zaparkowany.
•Samochód jedzie z niską
prędkością.
Podczas jazdy
Zestaw liczników i wskaźników
4-30*Wybrane wersje.

tWskaźnik poziomu paliwa
Wskaźnik ten pokazuje w przybliżeniu
ilość paliwa pozostałą w zbiorniku przy
włączniku zapłonu, gdy jest włączony.
Zalecamy, aby zbiornik był zawsze
wypełniony co najmniej w 1/4.

Pełny
Około 1/4 pojemności
Pusty
Jeśli świeci się lampka ostrzegawcza
niskiego poziomu paliwa lub poziom
paliwa jest bardzo niski, uzupełnij paliwo
możliwie jak najszybciej.
Patrz rozdział „Podejmowanie działań” na
stronie 7-45.
UWAGA
•Po uzupełnieniu paliwa może upłynąć
nieco czasu, zanim wskazówka się
ustabilizuje. Wskazówka może się
wahać w czasie jazdy po pochyłym
terenie lub na zakrętach, kiedy paliwo
w zbiorniku przemieszcza się.
•Wskaźnik z pokazujący wypełnienie
zbiornika w mniej niż 1/4 jego
pojemności ma więcej segmentów,
aby było widać bardziej szczegółowo
pozostały poziom paliwa.
•Kierunek strzałki () wskazuje, że
wlew paliwa znajduje się po lewej
stronie samochodu.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Jeśli silnik będzie wykazywał
nieprawidłowe osiągi lub wyłączy się
z powodu niskiego poziomu paliwa,
możliwie jak najszybciej uzupełnij paliwo
do poziomu co najmniej 10 litrów.
ttWskaźnik temperatury zewnętrznej
Gdy włącznik zapłonu znajduje się
w pozycji ON, wyświetlana jest wartość
temperatury zewnętrznej.

UWAGA
•W poniższych okolicznościach
wskazanie wartości temperatury
zewnętrznej może się różnić od
aktualnej temperatury na zewnątrz,
w zależności od warunków otoczenia
i samochodu:
•Bardzo wysokie lub niskie
temperatury.
•Nagłe zmiany temperatury
zewnętrznej.
•Samochód jest zaparkowany.
•Samochód jedzie z niską
prędkością.
Podczas jazdy
Zestaw liczników i wskaźników
4-35

System sygnalizacji
awaryjnego hamowania
Twoja Mazda jest wyposażona w system
sygnalizacji awaryjnego hamowania, który
zaprojektowano tak, aby rozpoznawał
bardziej energiczne naciśnięcie pedału
hamulca, niż przy normalnej eksploatacji.
Jeżeli system rozpozna awaryjne
hamowanie, wszystkie kierunkowskazy
będą szybko migać, aby ostrzec kierowcę
pojazdu jadącego za Tobą o potrzebie
nagłego hamowania.
System wyłączy się, kiedy pedał hamulca
zostanie zwolniony, lub kiedy przestanie
być mocno naciskany, w oparciu o tempo
zmniejszania się prędkości samochodu.
UWAGA
•Jeśli zatrzymasz samochód, gdy
kierunkowskazy migają szybko,
system zmieni tempo ich migania na
zwykłe miganie świateł awaryjnych.
•System sygnalizacji awaryjnego
hamowania nie działa przy prędkości
niższej niż 60 km/h.
•Jeśli podczas jazdy na śliskiej
nawierzchni zostanie naciśnięty pedał
hamulca, może zostać włączony
system sygnalizacji awaryjnego
hamowania, powodując szybkie
miganie wszystkich
kierunkowskazów.
System wspomagający
ruszanie na wzniesieniu
(HLA)
*
System wspomagający ruszanie na
wzniesieniu (Hill Launch Assist) to
funkcja, która ułatwia rozpoczęcie jazdy
na wzniesieniu. Gdy samochód zatrzymał
się na wzniesieniu, po zwolnieniu przez
kierowcę pedału hamulca i naciśnięciu
pedału przyspieszenia system HLA
zapobiega stoczeniu się pojazdu. Siła
hamowania jest utrzymywana
automatycznie po zwolnieniu pedału
hamulca, gdy samochód stoi na stromym
podjeździe.
W przypadku samochodów z manualną
skrzynią biegów system HLA działa na
zjeździe przy dźwigni zmiany biegów
w pozycji R, oraz na podjeździe przy
dźwigni zmiany biegów w pozycji innej
niż R.
W przypadku samochodów
z automatyczną skrzynią biegów system
HLA działa na zjeździe przy dźwigni
zmiany biegów w pozycji R, oraz na
podjeździe przy dźwigni zmiany biegów
w pozycji jazdy do przodu.
Podczas jazdy
Hamulec
4-94*Wybrane wersje.

i-ACTIVSENSE*
i-ACTIVSENSE to zbiorcze określenie zaawansowanych systemów dbających
o bezpieczeństwo i wspomagających kierowcę podczas jazdy, które do swego działania
wykorzystują kamerę FSC oraz czujniki radarowe. Obejmują one systemy bezpieczeństwa
czynnego oraz systemy bezpieczeństwa chroniące przed zderzeniem.
Systemy te zaprojektowano jako elementy asystujące kierowcy w bardziej bezpiecznej
jeździe, poprzez ograniczanie jego obciążenia psychicznego i fizycznego, a także
pomagające uniknąć kolizji lub przynajmniej złagodzić jej skutki. Jednak, ponieważ każdy
system ma pewne ograniczenia, należy zawsze ostrożnie prowadzić samochód i nie polegać
tylko i wyłącznie na działaniu systemów i-ACTIVSENSE.
tTechnologia bezpieczeństwa czynnego
Technologia bezpieczeństwa aktywnego (Active Safety Technology) sprzyja
bezpieczniejszej jeździe, pomagając kierowcy rozpoznawać potencjalne zagrożenia
i zapobiegać wypadkom.
Systemy wspierające świadomość kierowcy
Widoczność nocą
System adaptacyjnego doświetlania zakrętów (AFS)............................................ strona 4-115
Przednie matrycowe reflektory diodowe (LED) z systemem oświetlenia adaptacyjnego
(ALH)..................................................................................................................... strona 4-116
Wykrywanie obiektów z lewej/prawej strony i z tyłu
System ostrzegania przed niezamierzoną zmianą pasa ruchu (LDWS)................ strona 4-120
System monitorowania martwego pola (BSM)...................................................... strona 4-127
Rozpoznawanie znaków drogowych
System rozpoznający znaki ograniczenia prędkości (TSR)................................... strona 4-134
Rozpoznawanie odległości między pojazdami
System rozpoznawania odległości od poprzedzającego pojazdu (DRSS)............. strona 4-142
Wykrywanie zmęczenia kierowcy
System wykrywający znużenie kierowcy (DAA).................................................. strona 4-144
Wykrywanie przeszkody z tyłu podczas wyjeżdżania z miejsca parkingowego
System monitorowania ruchu poprzecznego przy cofaniu (RCTA)...................... strona 4-147
Podczas jazdy
i-ACTIVSENSE
4-112*Wybrane wersje.

•W poniższych okolicznościach czujniki radarowe (tylne) nie mogą wykryć obiektów
lub wykrywanie ich może być utrudnione.
•Pojazd znajduje się w monitorowanej strefie z tyłu i jest na sąsiednim pasie ruchu,
ale nie zbliża się. System BSM określa taki stan w oparciu o dane rozpoznawane
przez radar.
•Pojazd jedzie dokładnie obok Twojego samochodu i porusza się niemal z taką samą
prędkością przez dłuższy czas.
•Samochody zbliżające się z przeciwległego kierunku.
•Pojazd na sąsiednim pasie ruchu stara się wyminąć Twój samochód.
•Pojazd znajduje się na sąsiednim pasie ruchu, który jest bardzo szeroki. Strefa
monitorowana przez czujniki radarowe (tylne) jest ustawiona dla jezdni
o standardowej szerokości stosowanej na drogach ekspresowych.
•W poniższych okolicznościach miganie lampki sygnalizacyjnej/ostrzegawczej systemu
BSM oraz działanie sygnału ostrzegawczego i wyświetlenie ekranu ostrzegawczego
może nie nastąpić lub może być opóźnione.
•Pojazd zmienia pas ruchu jednym manewrem od razu o dwa pasy ruchu.
•Jazda na stromych wzniesieniach.
•Przejeżdżanie przez szczyt wzgórza lub przełęcz.
•Promień skrętu jest mały (pokonywanie ostrego zakrętu, skręcanie na
skrzyżowaniach).
•Gdy istnieje różnica w wysokości pomiędzy Twoim pasem ruchu, a pasem sąsiednim.
•Tuż po naciśnięciu wyłącznika systemu BSM i rozpoczęciu działania tego systemu.
•Jeśli droga jest bardzo wąska, mogą być wykrywane pojazdy dwa pasy dalej. Strefa
monitorowana przez czujniki radarowe (tylne) jest ustawiona dla jezdni o standardowej
szerokości stosowanej na drogach ekspresowych.
Podczas jazdy
i-ACTIVSENSE
4-129

•Lampka sygnalizacyjna/ostrzegawcza systemu monitorowania martwego pola (BSM)
może się włączyć i ekran wykrycia samochodu może zostać wyświetlony w wyniku
reakcji na obiekty stacjonarne (balustrady, tunele, ściany boczne i zaparkowane
samochody) na drodze lub na poboczu.
Obiekty takie, jak bariery ochronne, betonowe
mury biegnące wzdłuż drogi.Miejsca, gdzie szerokość pomiędzy barierami
ochronnymi lub murami po którejkolwiek
stronie samochodu zwęża się.
Mury przy wjeździe i wyjeździe z tunelu, zjazdy.
•Lampka sygnalizacyjna/ostrzegawcza systemu BSM może migać lub sygnał
ostrzegawczy tego systemu może zostać wyemitowany kilkukrotnie podczas skręcania
na skrzyżowaniu w mieście.
•Wyłącz system BSM podczas holowania przyczepy lub gdy z tyłu samochodu
zainstalowany jest na przykład bagażnik na rowery lub inne akcesorium.
W przeciwnym razie fale radiowe z czujnika radarowego będą blokowane, powodując
niewłaściwe działanie systemu.
•W poniższych okolicznościach zauważenie świecących/migających lampek
sygnalizacyjnych/ostrzegawczych systemu BSM w lusterkach zewnętrznych może być
utrudnione.
•Śnieg lub lód przylegający do powierzchni lusterek.
•Szyba w drzwiach przednich jest zaparowana bądź pokryta śniegiem, szronem lub
brudem.
•System ten przełącza się na system monitorowania ruchu poprzecznego przy cofaniu
(RCTA) po ustawieniu dźwigni zmiany biegów (manualna skrzynia biegów) lub
dźwigni wybierania biegów (automatyczna skrzynia biegów) w pozycji biegu
wstecznego (R).
Patrz rozdział „System ostrzegania o ruchu poprzecznym z tyłu pojazdu (RCTA)” na
stronie 4-147.
Podczas jazdy
i-ACTIVSENSE
4-130

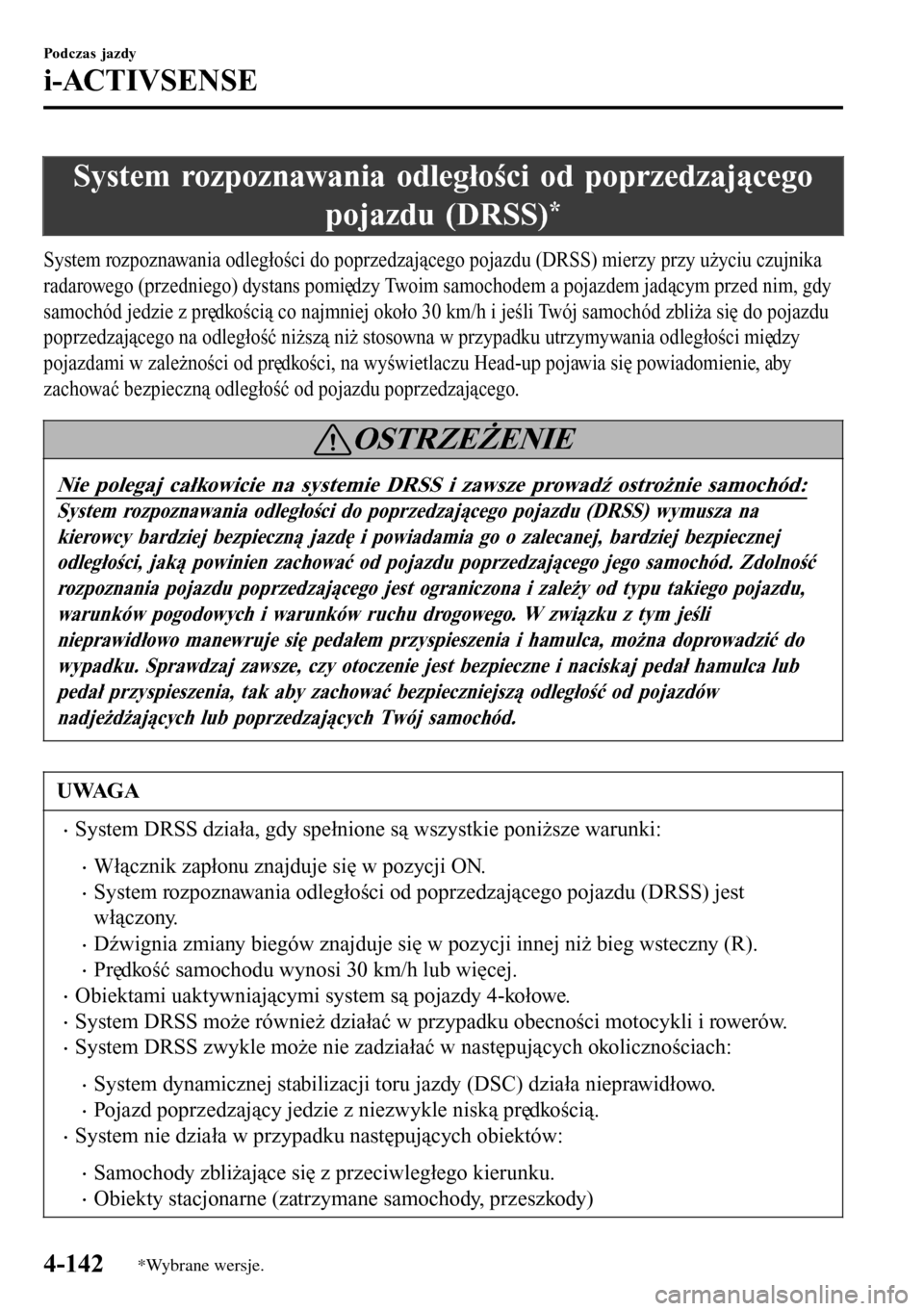

System rozpoznawania odległości od poprzedzającego
pojazdu (DRSS)
*
System rozpoznawania odległości do poprzedzającego pojazdu (DRSS) mierzy przy użyciu czujnika
radarowego (przedniego) dystans pomiędzy Twoim samochodem a pojazdem jadącym przed nim, gdy
samochód jedzie z prędkością co najmniej około 30 km/h i jeśli Twój samochód zbliża się do pojazdu
poprzedzającego na odległość niższą niż stosowna w przypadku utrzymywania odległości między
pojazdami w zależności od prędkości, na wyświetlaczu Head-up pojawia się powiadomienie, aby
zachować bezpieczną odległość od pojazdu poprzedzającego.
OSTRZEŻENIE
Nie polegaj całkowicie na systemie DRSS i zawsze prowadź ostrożnie samochód:
System rozpoznawania odległości do poprzedzającego pojazdu (DRSS) wymusza na
kierowcy bardziej bezpieczną jazdę i powiadamia go o zalecanej, bardziej bezpiecznej
odległości, jaką powinien zachować od pojazdu poprzedzającego jego samochód. Zdolność
rozpoznania pojazdu poprzedzającego jest ograniczona i zależy od typu takiego pojazdu,
warunków pogodowych i warunków ruchu drogowego. W związku z tym jeśli
nieprawidłowo manewruje się pedałem przyspieszenia i hamulca, można doprowadzić do
wypadku. Sprawdzaj zawsze, czy otoczenie jest bezpieczne i naciskaj pedał hamulca lub
pedał przyspieszenia, tak aby zachować bezpieczniejszą odległość od pojazdów
nadjeżdżających lub poprzedzających Twój samochód.
UWAGA
•System DRSS działa, gdy spełnione są wszystkie poniższe warunki:
•Włącznik zapłonu znajduje się w pozycji ON.
•System rozpoznawania odległości od poprzedzającego pojazdu (DRSS) jest
włączony.
•Dźwignia zmiany biegów znajduje się w pozycji innej niż bieg wsteczny (R).
•Prędkość samochodu wynosi 30 km/h lub więcej.
•Obiektami uaktywniającymi system są pojazdy 4-kołowe.
•System DRSS może również działać w przypadku obecności motocykli i rowerów.
•System DRSS zwykle może nie zadziałać w następujących okolicznościach:
•System dynamicznej stabilizacji toru jazdy (DSC) działa nieprawidłowo.
•Pojazd poprzedzający jedzie z niezwykle niską prędkością.
•System nie działa w przypadku następujących obiektów:
•Samochody zbliżające się z przeciwległego kierunku.
•Obiekty stacjonarne (zatrzymane samochody, przeszkody)
Podczas jazdy
i-ACTIVSENSE
4-142*Wybrane wersje.

System wykrywający znużenie kierowcy (DAA)*
System wykrywający znużenie kierowcy (Driver Attention Alert, w skrócie DAA), to
system, który rozpoznaje zmęczenie i zmniejszoną czujność kierowcy oraz zachęca go do
zrobienia sobie przerwy w podróży.
Gdy samochód porusza się w ramach linii wyznaczających pas ruchu z prędkością od około
65 do 140 km/h, system DAA oszacowuje, jak bardzo zmniejszona jest czujność kierowcy
i na ile jest on zmęczony w oparciu o informacje pochodzące od kamery FSC oraz inne
informacje o pojeździe, po czym zachęca kierowcę do zrobienia sobie przerwy w podróży za
pośrednictwem wskazania na wyświetlaczu Head-up oraz sygnału ostrzegawczego.
Korzystaj z systemu DAA na drogach ekspresowych lub autostradach.
Patrz rozdział „Kamera monitorująca przestrzeń przed samochodem (Kamera FSC)” na
stronie 4-209.
Time for a break
OSTRZEŻENIE
Nie polegaj całkowicie na systemie wykrywającym znużenie kierowcy (DAA)
i zawsze ostrożnie prowadź samochód.
System DAA wykrywa, kiedy kierowca jest zmęczony i ma zmniejszoną czujność,
a także zachęca kierowcę do zrobienia sobie przerwy w podróży, jednak nie
zaprojektowano go w celu zapobiegania sytuacjom, w których samochód wykracza
poza dany pas ruchu. Zbyt intensywne poleganie na systemie DAA może
doprowadzić do wypadku. Prowadź samochód ostrożnie i odpowiednio manewruj
kierownicą.
Podczas jazdy
i-ACTIVSENSE
4-144*Wybrane wersje.
