Page 633 of 787
Żarówki świateł drogowych (Ze
światłami do jazdy dziennej)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Podnieś pokrywę silnika.
3. Obróć pokrywą w kierunku
przeciwnym do ruchu wskazówek
zegara i wyjmij ją.
4. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Żarówki świateł drogowych (Bez
świateł do jazdy dziennej)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Podnieś pokrywę silnika.
3. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor w dół.
4. Obróć zespół gniazda żarówki i wyjmij
go. Ostrożnie wyjmij żarówkę
z gniazda w reflektorze, pociągając ją
delikatnie w linii prostej.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-59
Page 634 of 787
5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Przednie kierunkowskazy, Światła
pozycyjne/Przednie światła obrysowe
(Z reflektorami halogenowymi)*,
Przednie światła obrysowe
(Z reflektorami LED)*
1. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w lewo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w prawo i wyłącz silnik.
2. Upewnij się, czy włącznik świateł
znajduje się w pozycji OFF.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
Demontaż
Montaż
4. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.
5.(Światła kierunkowskazów
przednich)
Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor.
6. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-60*Wybrane wersje.
Page 635 of 787
7. Wyjmij żarówkę z gniazda.
Światła kierunkowskazów
przednich
Światła pozycyjne/Przednie światła
obrysowe (Z reflektorami
halogenowymi), Przednie światła
obrysowe (Z reflektorami LED)
8. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Przednie światła
przeciwmgielne*Światła
kierunkowskazów bocznych, Światła
Stop (Typu LED), Światła tylne/Tylne
światła obrysowe (Typu LED)*, Światła
tylne (Po stronie pokrywy bagażnika)*,
Trzecie światło Stop
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Tylne światła kierunkowskazów,
Światła Stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)*
Sedan
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-61
Page 636 of 787
3. Zdejmij poszycie tapicerskie tylnej
części bagażnika.
MontażDemontaż
4. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
5. Odchyl nakładkę boczną bagażnika.
Demontaż
Montaż
6. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Światła kierunkowskazów tylnych
Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-62

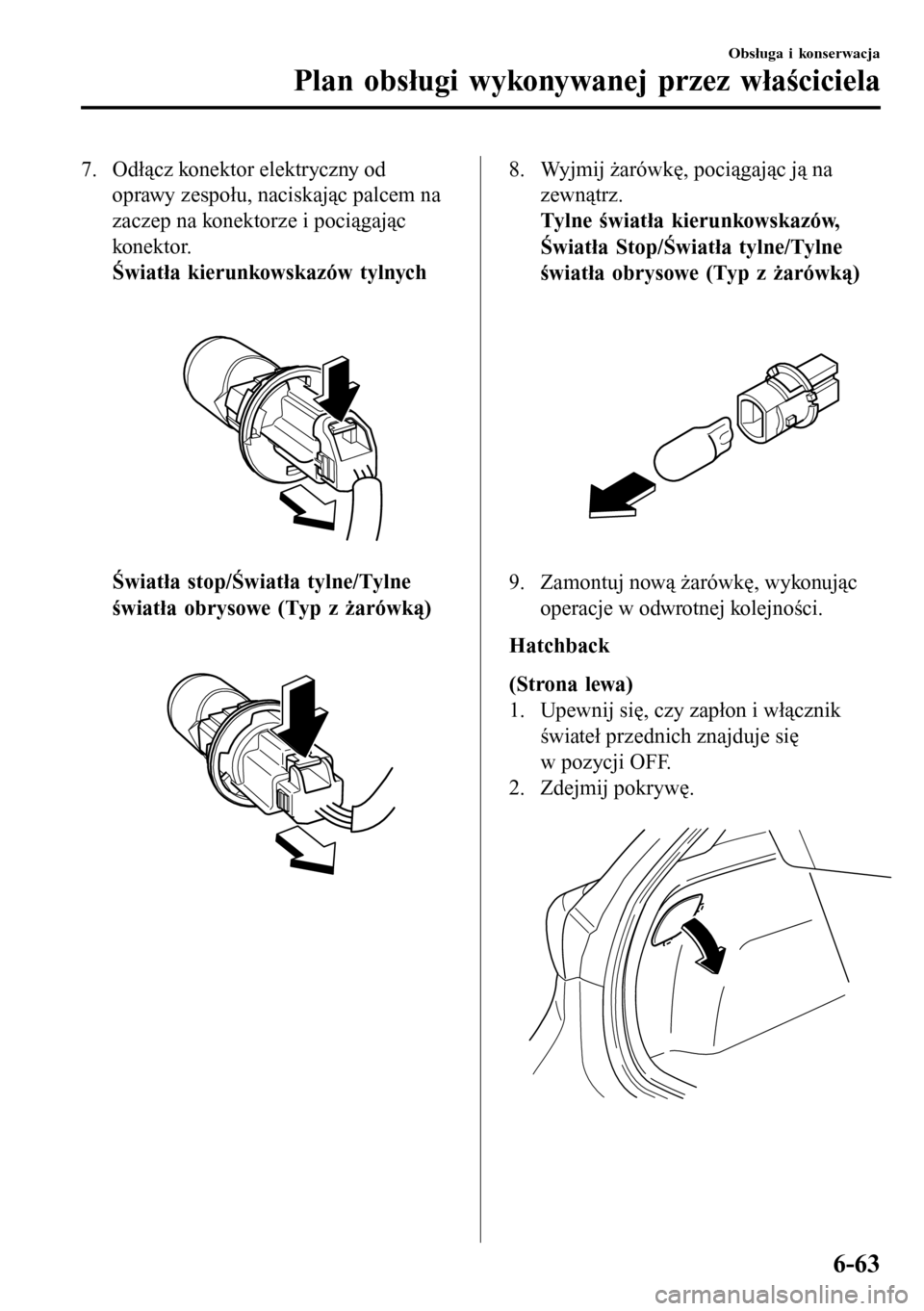

Page 637 of 787
7. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor.
Światła kierunkowskazów tylnych
Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)
8. Wyjmij żarówkę, pociągając ją na
zewnątrz.
Tylne światła kierunkowskazów,
Światła Stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)
9. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Hatchback
(Strona lewa)
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Zdejmij pokrywę.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-63
Page 638 of 787
3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Światła kierunkowskazów tylnych
Światła stop/Światła tylne (typ
z żarówką)
4. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor.
Światła kierunkowskazów tylnych
Światła stop/Światła tylne (typ
z żarówką)
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-64
Page 640 of 787
5. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Światła kierunkowskazów tylnych
Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)
6. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor.
Światła kierunkowskazów tylnych
Światła stop/Światła tylne/Tylne
światła obrysowe (Typ z żarówką)
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-66
Page 642 of 787
3. Odchyl poszycie tapicerskie pokrywy
bagażnika.
Demontaż
Montaż
4. Odłącz konektor elektryczny od
żarówki, naciskając palcem na zaczep
konektora i pociągając za konektor.
5. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
6. Wyjmij żarówkę z gniazda.
7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Hatchback
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Zdejmij pokrywę.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-68
