2854-5. Använda förarstödsystem
4
Körning
OM53D89SE
VARNING
■Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stötfångare.
●Vissa förhållanden för bilen och dess omgi vning som följande kan påverka sensorer-
nas förmåga att korrekt känna av föremål. Var därför extra uppmärksam i följande
situationer. Annars finns risk för osäker körning vilket kan leda till en olycka.
• Sensorn är täckt med smuts, snö eller is . (Det problemet löser du genom att torka
av sensorerna.)
• Sensorn har frusit. (Du löser pr oblemet genom att tina upp ytan.)
I särskilt kall väderlek kan visn ingen bli fel och det kan hända att hinder inte känns av på
grund av en frusen sensor.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn, motorcykel-
motorer, luftbromsar i stora fordon, eller andra starka ljud som genererar ultra-
ljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärms kydd eller trådlös antenn.
• Bogseringsöglor är monterade.
• Stötfångaren eller sensorn får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• Området alldeles under stötfångaren kan inte kännas av.
• Om föremål hamnar för nära sensorn.
• En fjädring som inte är Lexus-original (sänkt fjädring etc.) har monterats.
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
Förutom exemplen ovan kan andra föremål förekomma som, på grund av sin form, skyltar
eller andra objekt, kan bedömas av sensorn som närmare än de i själva verket är.
●Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför speciellt
på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skju ter ut i riktning mot din bil
• Människor, djur och andra rörliga föremål
• Människor som bär vissa typer av kläder
OM53D89SE.book Page 285 Monday, November 14, 2016 7:18 PM

2864-5. Använda förarstödsystem
OM53D89SE
VARNING
●Följande situationer kan uppstå under användning.
• Beroende på hindrets form och andra faktorer kan avkänningsavståndet vara kor-
tare, och det kan även vara omö jligt att känna av ett hinder.
• Hinder känns eventuellt inte av om de är för nära sensorn.
• Det finns en liten fördröjning mellan att hi ndret känns av och att det visas på skär-
men. Även vid låg hastighet finns risk fö r att hindret kommer inom sensorns avkän-
ningsområde innan det visas på skärmen och summertonen hörs.
• Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av när
bilen närmar sig dem, även om de har känts av en gång.
• Det kan vara svårt att höra ljudsignalern a om ljudanläggningen eller luftkonditio-
neringen är på med hög volym.
OBSERVERA
■Vid användning av Lexus parkeringssensor
I följande situationer fungerar systemet eventuellt inte på rätt sätt på grund av sensorfel
eller liknande. Låt en auktoriserad Lexus-återförsälja re eller Lexus-verkstad, eller
annan verkstad med motsvarande kvalifik ationer och utrustning undersöka bilen.
●Displayen till Lexus parkeringssensor blinkar och en summerton hörs när inga hinder
har känts av.
●Om området runt en sensor kolliderar med något, eller utsätts för en kraftig stöt.
●Om stötdämparen kolliderar med något.
●Om displayen visas kontinuer ligt utan ljudsignaler, utom när knappen till ljudlös sum-
merton har tryckts in.
●Om en displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn föreligger
sannolikt en störning i sensorn.
■När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka funktionsstörning i sensorn.
OM53D89SE.book Page 286 Monday, November 14, 2016 7:18 PM

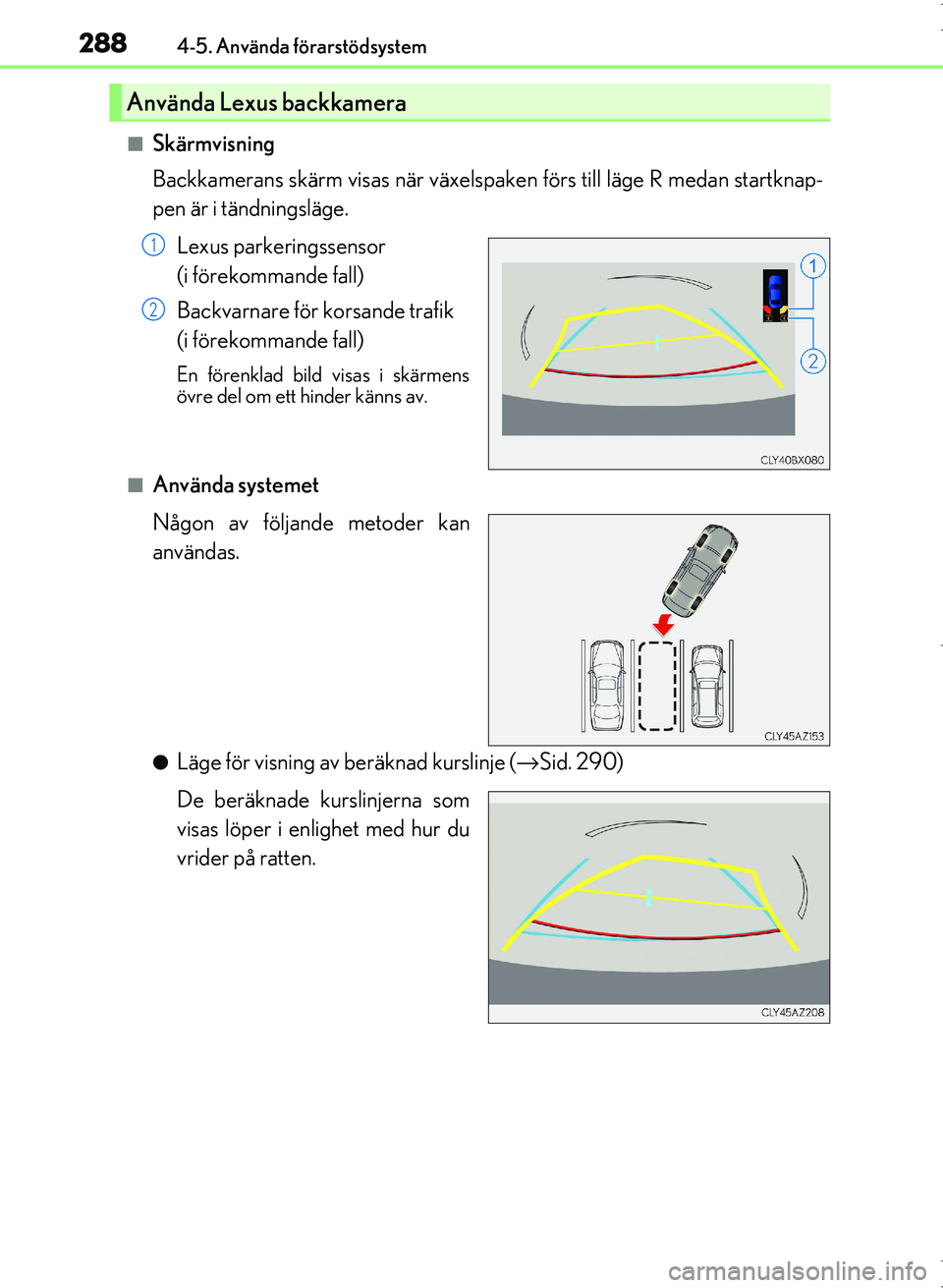

2884-5. Använda förarstödsystem
OM53D89SE
■Skärmvisning
Backkamerans skärm visas när växelspaken förs till läge R medan startknap-
pen är i tändningsläge.Lexus parkeringssensor
(i förekommande fall)
Backvarnare för korsande trafik
(i förekommande fall)
En förenklad bild visas i skärmens
övre del om ett hinder känns av.
■Använda systemet
Någon av följande metoder kan
användas.
●Läge för visning av beräknad kurslinje (→ Sid. 290)
De beräknade kurslinjerna som
visas löper i enlighet med hur du
vrider på ratten.
Använda Lexus backkamera
1
2
OM53D89SE.book Page 288 Monday, November 14, 2016 7:18 PM

3004-5. Använda förarstödsystem
OM53D89SE
De beräknade kurslinjerna rör sig trots att ratten är i rakt läge
En funktionsstörning föreligger i signa-
lerna som styrsensorn avger.Låt en auktoriserad Lexus-återförsäljare
eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontroll-
era bilen.
 Hjälplinjerna visas inte
Bakluckan är öppen.
Stäng bakluckan.
Om symptomet inte kan åtgärdas ska du
låta en auktoriserad Lexus-återförsäljare
eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontroll-
era bilen.
 De beräknade kurslinjerna visas inte
• Ratten har vridit s medan batteriet
installerades.
• Batteriets laddning är låg.
• Styrsensorn har återinstallerats.
• En funktionsstörning föreligger i signa- lerna som styrsensorn avger.Stanna bilen och vrid ratten med fullt ratt-
utslag åt vänster och höger.
Om symptomet inte kan åtgärdas ska du
låta en auktoriserad Lexus-återförsäljare
eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontroll-
era bilen.
Möjlig orsakÅtgärd
OM53D89SE.book Page 300 Monday, November 14, 2016 7:18 PM

3034-5. Använda förarstödsystem
4
Körning
OM53D89SE
Dödavinkelvarnaren är ett system med 2 funktioner:
●BSM (Dödavinkelvarnare), funktion:
Assisterar föraren att ta beslut vid filbyte
●RCTA (Backvarnare för korsande trafik), funktion
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
BSM (Dödavinkelvarnare)∗
∗
: I förekommande fall
Dödavinkelvarnare, sammanfattning
OM53D89SE.book Page 303 Monday, November 14, 2016 7:18 PM

3054-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Ytterbackspeglar, indikeringslampans synlighet
I starkt solsken kan indikeringen i ytterbackspegeln vara svår att se.
■RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex. om ljudan-
läggningen har högt ljud.
■Om dödavinkelvarnaren är defekt
Om en systemstörning känns av på grund av följande orsaker visas ett varningsmedde-
lande: ( →Sid. 537)
●En sensor har funktionsstörning
●En sensor kan vara smutsig eller täckt med snö eller en dekal
●Utetemperaturen är extremt hög eller låg
●Spänningen i sensorn är onormal
●En sensor är felriktad
OM53D89SE.book Page 305 Monday, November 14, 2016 7:18 PM

3064-5. Använda förarstödsystem
OM53D89SE
VARNING
■Hantera radarsensorn
Sensorer till dödavinkelvarnaren är monterad i vänster respektive höger sida av bilens
bakre stötfångare. Observera följande för att säkerställa att dödavinkelvarnaren kan
fungera korrekt.
●Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet och for-
don känns eventuellt inte av på rätt sätt.
Låt en auktoriserad Lexus-åt erförsäljare eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bile n i följande situationer.
• En sensor eller den omgivande yt an har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor ha r repats eller fått en buckla, eller har
delvis kopplats bort.
●Ta inte isär sensorn.
●Sätt inte fast dekaler på sensorn eller den omgivande yt an på bakre stötfångaren.
●Gör inga anpassningar av sensorn eller den omgivande ytan på bakre stötfångaren.
●Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från Lexus.
●Håll alltid sensorerna och omgivande ytor på
bakre stötfångaren rena.
Om en sensor eller den omgivande ytan på
bakre stötfångaren är smutsig eller snötäckt
kommer dödavinkelvarnaren eventuellt inte
att fungera och ett varningsmeddelande
( → Sid. 537) visas. I sådant fall ska smuts eller
snö avlägsnas. Kör bilen med alla driftsförut-
sättningarna för BSM-funktionen ( →Sid. 308)
uppfyllda i cirka 10 minuter. Om varningsmed-
delandet inte försvinner ska du låta en auktorise-
rad Lexus-återförsäljare eller Lexus-verkstad,
eller annan verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
OM53D89SE.book Page 306 Monday, November 14, 2016 7:18 PM

3074-5. Använda förarstödsystem
4
Körning
OM53D89SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon som fär-
das i angränsande körfält i området som inte är synligt i ytterbackspegeln (den
s.k. döda vinkeln) och uppmärksammar föraren på fordon som befinner sig där
via indikeringen i yttre backspegeln.
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:Cirka 0,5 m till 3,5 m från bilens res-
pektive sida
*
*
: Ytan mellan bilens sida och 0,5 m från sidan på fordonet som inte kan kännas av.
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stötfångaren
BSM, funktion
BSM-funktionens avkänningsområden
1
2
3
VARNING
■Säkerhetsvarningar beträ ffande systemets funktion
Föraren själv ansvarar för att b ilen framförs på säkert sätt. Kör alltid varsamt och var all-
tid uppmärksam på omgivningen.
BSM-funktionen är en kompletterande fu nktion som uppmärksammar föraren på att
ett fordon befinner sig i ytterbackspeglarnas döda vinkel eller närmar sig snabbt baki-
från in i en död vinkel. Förlita dig inte alltför mycket på BSM-funktionen. Funktionen
kan inte bedöma om det är säkert att byta fil. Att förlita si g för mycket på funktionen kan
orsaka en olycka som kan leda till svåra eller livshotande skador.
Systemet fungerar eventuellt inte korrekt under vissa förhålland en så föraren måste
själv visuellt kontrollera säkerheten.
