2016 FIAT DUCATO lamp

Zekeringenkast in het dashboard
fig. 225 - fig. 226
STROOMVERBRUIKER ZEKERING AMPÈRE
Rechter dimlichtF12 7,5
Linker dimlichtF13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+sleutel) F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, Klimaatbeheersingssysteem, Alarm, Tachograaf, regeleenheid
accuschakelaar, Timer Webasto timer (+batterij), TPMS, Voltage stabilisador voor
radio instellingen(S&S)F36 10
Remlichten controle (hoofd), Instrumentenpaneel (+sleutel), Gateway (voor
transformers)F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het stuurwiel,
middelste bedieningspaneel, linker bedieningspaneel, extra paneel, regeleenheid
accuschakelaar (+sleutel), trekhaak, regensensor, voltage stabilisador (voor S&S)F49 5
Klimaatbeheersingssysteem, stuurbekrachtiging regeleenheid, achteruitrijlichten,
Tachograaf (+sleutel), TOM TOM instelling, Rijstrook waarschuwingssystemen,
Achteruitrijcamera, Koplampen uitlijning correctorF51 5
231

STROOMVERBRUIKER ZEKERING AMPÈRE
Instrumentenpaneel (+accu) F53 7,5
AfwezigF89 -
Linker grootlichtF90 7,5
Rechter grootlicht F91 7,5
Linker mistlampF92 7,5
Rechter mistlamp F93 7,5
232
NOODGEVALLEN

Optioneel bedradinsmodule
fig. 228 fig. 229
Euro 5 versies
STROOMVERBRUIKER ZEKERING AMPÈRE
Webasto regeleenheid F61 30
Koplampsproeiers F62 30
Webasto, ventilator inzittendenruimte F63 20
Trekhaak contactdoos F64 20
Trekhaak regeleenheid F65 15
S&SF66 30
Trekhaak regeleenheid F67 15
Trekhaak contactdoos F68 20
234
NOODGEVALLEN

Euro 6 versies
STROOMVERBRUIKER ZEKERING AMPÈRE
Webasto regeleenheid F61 30
Webasto, ventilator inzittendenruimte F62 20
Trekhaak contactdoos F63 20
Koplampsproeiers F64 30
Trekhaak regeleenheid F65 15
Trekhaak regeleenheid F66 15
Trekhaak contactdoos F67 20
Niet beschikbaarF68 -
235

GEPROGRAMMEERD ONDERHOUDSSCHEMA
km x 1000 48 96 144 192 240
Jaren 246810
Laadtoestand accu controleren en zo nodig opladen●●●●●
Banden op conditie/slijtage controleren en eventueel op spanning brengen●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de sproeiers
afstellen●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controleren●●●●●
Slot van motorkap en achterklep op aanwezigheid van vuil controleren,
schoonmaken en mechanismen smeren●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem en rubber elementen (hoezen, balgen, bussen enz.)●●●●●
Conditie en slijtage remblokken van schijfremmen voor controleren en de
werking van remblokslijtagesensor controleren●●●●●
Conditie en slijtage remblokken van schijfremmen achter controleren en de
werking van remblokslijtagesensor controleren (voor versies/markten, daar
waar aanwezig)●●●●●
Controleren en indien nodig de vloeistofniveaus bijvullen (koelvloeistof, rem-
/ hydraulische koppelingsvloeistof, ruitensproeiervloeistof, batterij en indien
aanwezig, additief voor emissies- UREUM) (!)●●●●●
(!) Het verbruik van additieven voor de emissies (UREUM) is afhankelijk van de gebruikstoestand van het voertuig en wordt aangegeven met LED en het bericht op het
instrumentenpaneel
243

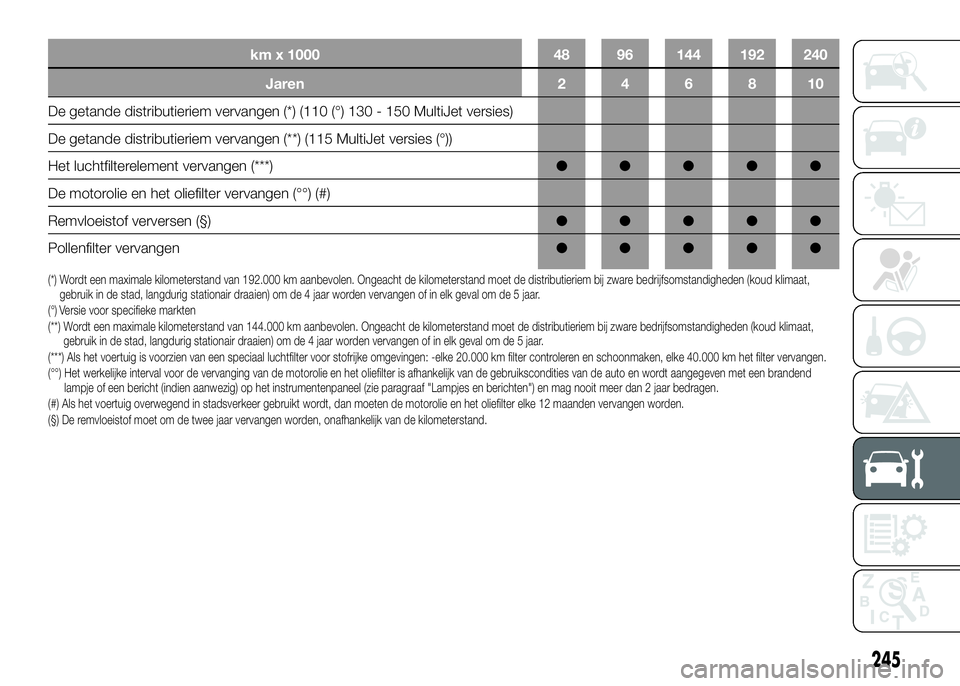

km x 1000 48 96 144 192 240
Jaren 246810
De getande distributieriem vervangen (*) (110 (°) 130 - 150 MultiJet versies)
De getande distributieriem vervangen (**) (115 MultiJet versies (°))
Het luchtfilterelement vervangen (***)●●●●●
De motorolie en het oliefilter vervangen (°°) (#)
Remvloeistof verversen (§)●●●●●
Pollenfilter vervangen●●●●●
(*) Wordt een maximale kilometerstand van 192.000 km aanbevolen. Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud klimaat,
gebruik in de stad, langdurig stationair draaien) om de 4 jaar worden vervangen of in elk geval om de 5 jaar.
(°) Versie voor specifieke markten
(**) Wordt een maximale kilometerstand van 144.000 km aanbevolen. Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud klimaat,
gebruik in de stad, langdurig stationair draaien) om de 4 jaar worden vervangen of in elk geval om de 5 jaar.
(***) Als het voertuig is voorzien van een speciaal luchtfilter voor stofrijke omgevingen: -elke 20.000 km filter controleren en schoonmaken, elke 40.000 km het filter vervangen.
(°°) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruikscondities van de auto en wordt aangegeven met een brandend
lampje of een bericht (indien aanwezig) op het instrumentenpaneel (zie paragraaf "Lampjes en berichten") en mag nooit meer dan 2 jaar bedragen.
(#) Als het voertuig overwegend in stadsverkeer gebruikt wordt, dan moeten de motorolie en het oliefilter elke 12 maanden vervangen worden.
(§) De remvloeistof moet om de twee jaar vervangen worden, onafhankelijk van de kilometerstand.
245

PERIODIEKE
CONTROLES
Vóór een lange reis controleren en
eventueel bijvullen:
❒niveau motorkoelvloeistof;
❒remvloeistofniveau;
❒controle en herstel van het additief
niveau voor AdBlue Diesel emissies
(UREUM) (voor bepaalde versies
/markten indien aanwezig);
❒vloeistofniveau ruitensproeier;
❒conditie en spanning banden;
❒werking verlichting (koplampen,
richtingaanwijzers,
alarmknipperlichten, enz..);
❒werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen
voor/achter.
Voor een goede werking en onderhoud
van het voertuig, is het raadzaam de
bovenstaande werkzaamheden
regelmatig uit te voeren (het is
raadzaam ongeveer elke 1000 km het
niveau van de motorolie te controleren
en elke 3000 km bij te vullen).
ZWAAR GEBRUIK
VAN DE AUTO
Als vooral een intensief gebruik van het
voertuig wordt gemaakt, zoals:
❒het trekken van aanhangers of
caravans;
❒het rijden op stoffige wegen;
❒talrijke korte ritten (minder dan 7-8
km) en bij buitentemperaturen onder
het vriespunt;
❒de motor vaak stationair draait of
lange afstanden worden gereden
bij lage snelheden of als het voertuig
lang niet wordt gebruikt;
dienen de volgende controles vaker te
worden uitgevoerd dan aangegeven
in het Geprogrammeerd
onderhoudsschema:
❒remblokken van schijfremmen voor
op conditie en slijtage controleren;
❒slot van motorkap en achterklep op
aanwezigheid van vuil controleren,
schoonmaken en mechanismen
smeren;
❒visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat,
brandstof- en remsysteem) en rubber
elementen (stofkappen - hoezen -
bussen enz.);❒laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
❒conditie van aandrijfriemen van
hulporganen visueel controleren;
❒motorolie en oliefilter controleren en
zo nodig vervangen;
❒Herstel het additief niveau voor
AdBlue Diesel emissies (UREUN)
(voor versies/markten, indien van
toepassing), bij het aangaan van de
lamp of de melding op het
instrumentenpaneel;
❒pollenfilter controleren en zo nodig
vervangen.
246
ONDERHOUD EN ZORG

KOPLAMPSPROEIERS
Controleer regelmatig de conditie en de
aanwezigheid van vuil in de
koplampsproeiers.
De koplampsproeiers worden
automatisch geactiveerd wanneer, bij
ingeschakeld dimlicht, de
ruitensproeiers worden bediend.
BELANGRIJK
202) Rijden met versleten
wisserbladen is bijzonder
gevaarlijk, aangezien dit het zicht
onder slechte
weersomstandigheden beperkt.
BELANGRIJK
54) Schakel de ruitenwissers niet
met van de ruit opgeheven
wisserbladen in.
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE
INVLOEDEN
De belangrijkste oorzaken van roest
zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en
vochtigheid (kustgebieden, warm en
vochtig klimaat);
❒seizoensgebonden
omgevingsomstandigheden.
Ook de schurende werking van
opwaaiend stof en zand en van modder
en steentjes die door andere voertuigen
worden opgetild mag niet onderschat
worden.
Fiat heeft de beste technologische
oplossingen toegepast om de
carrosserie tegen roest te beschermen.
De belangrijkste oplossingen zijn:
❒lakproducten en lakspuitsystemen
die het voertuig de benodigde
weerstand tegen roest en schurende
elementen verschaffen;
❒toepassing van verzinkte (of
voorbehandelde) plaatdelen met een
hoge corrosiebestendigheid;❒het aanbrengen van gespoten
wasproducten met een hoog
beschermend vermogen op de
onderzijde, in de motorruimte, in de
wielkuipen en andere elementen;
❒het aanbrengen van
kunststofmaterialen met een
beschermende functie op de meest
blootgestelde delen: onderzijde
portieren, binnenzijde spatborden,
randen enz.;
❒toepassing van "open" holle ruimtes
om te voorkomen dat
condensvorming en vochtophoping
roest van binnenuit bevorderen.
CARROSSERIEGARANTIE
Uw voertuig wordt gedekt door een
garantie tegen doorroesten,
veroorzaakt door corrosie, van alle
originele structuur- of carrosseriedelen.
Voor de algemene voorwaarden van
deze garantie wordt verwezen naar het
garantieboekje.
261
