2016 FIAT DUCATO BASE CAMPER Libretto Uso Manutenzione (in Italian)

PESI PANORAMA
Versioni PTT 3150 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2200 2215 2295
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1650 1650 1650
– totale: 3150 3150 3150
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
309

PESI PANORAMA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)2200÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Carichi massimi ammessi (***)
– asse anteriore: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– asse posteriore: 1900 1900 1900 1900
– totale: 3300 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2500 2500 2500
– rimorchio non frenato: 750 750 750 750
Carico massimo sulla sfera
(rimorchio frenato):100 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
310
DATI TECNICI

PESI MINIBUS
Versioni PTT 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Carichi massimi ammessi (***)
– asse anteriore:2100
– asse posteriore: 2400 ÷ 2500
– totale:4005 ÷ 4250
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
311

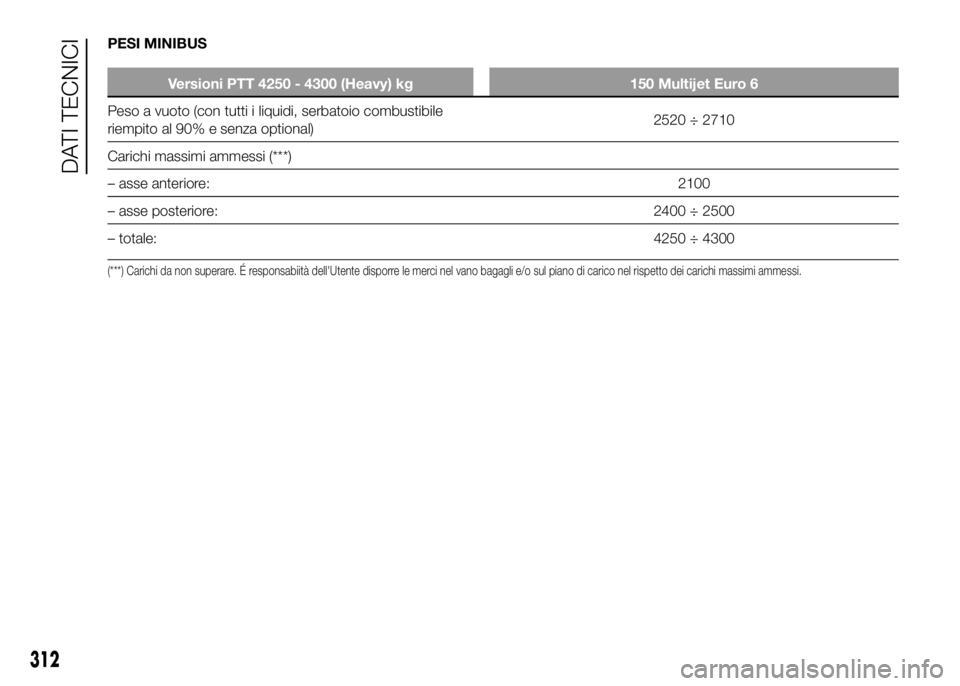

PESI MINIBUS
Versioni PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Carichi massimi ammessi (***)
– asse anteriore:2100
– asse posteriore: 2400 ÷ 2500
– totale:4250 ÷ 4300
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
312

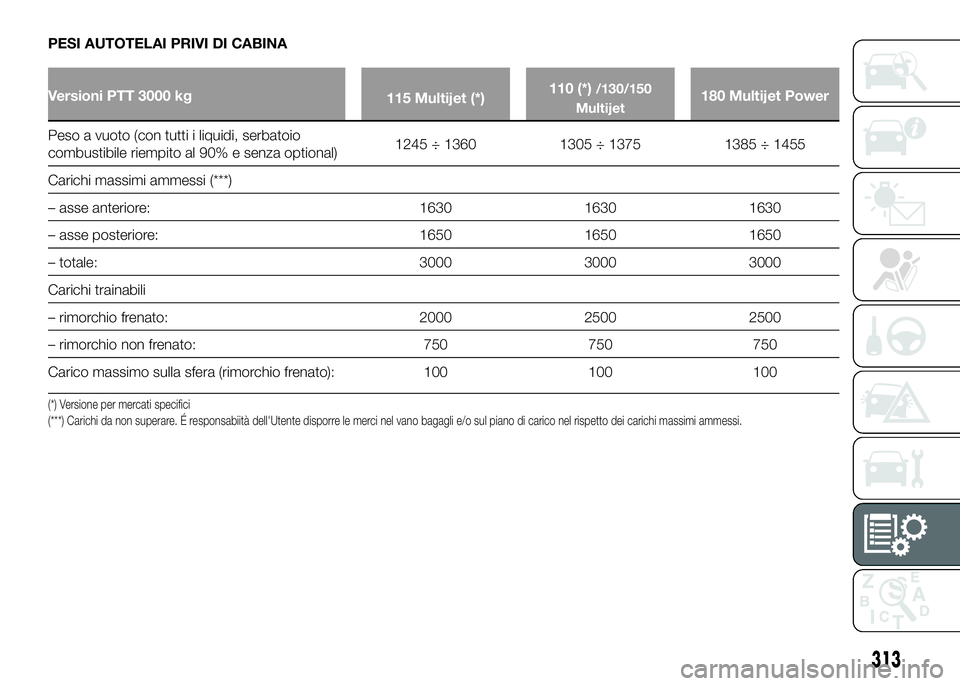

DATI TECNICI

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1630 1630 1630
– asse posteriore: 1650 1650 1650
– totale: 3000 3000 3000
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
313

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
314

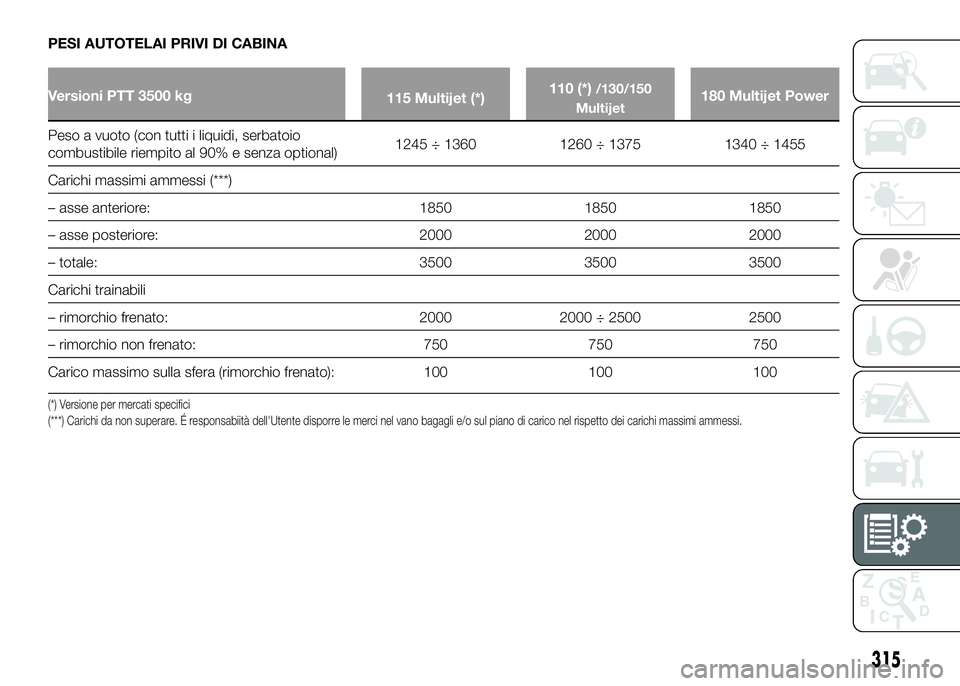

DATI TECNICI

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3500 3500 3500
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
315

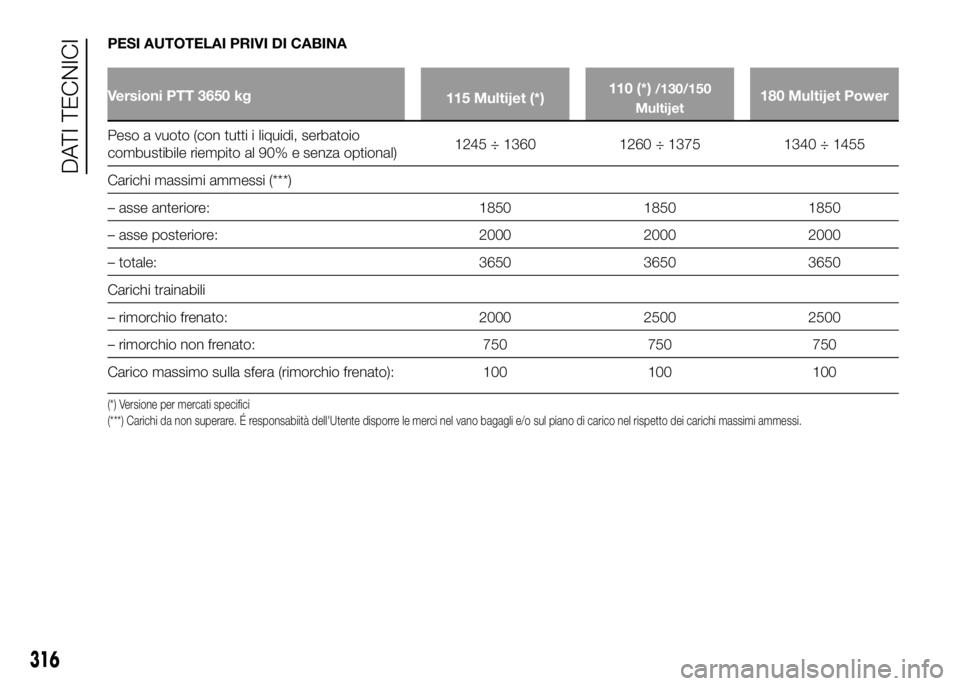

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3650 3650 3650
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
316
DATI TECNICI
