2016 CITROEN E-MEHARI display

5
e-mehari_it_Chap01_faite-connaissance_ed02-2016
Precauzioni sull'utilizzo della
batteria LMP®
N.B.:
Per le sue caratteristiche intrinseche e
contrariamente alle batterie Li-ion, la batteria
LMP
® non è sensibile alle condizioni esterne
della temperatura.
Il veicolo deve essere collegato quando è
parcheggiato, altrimenti la batteria LMP
®
si scarica in 2 g
iorni (se il veicolo non è
utilizzato). È V I E TAT O
riciclare o gettare la
batteria LMP
® della E-MEHARI nei
rifiuti comuni. La batteria LMP® è di
proprietà di Bluecar e non deve mai
essere smontata.
L’autonomia del veicolo è omologata
conformemente al regolamento europeo
ECE
1

01R01.
Per saperne di più sul ciclo di vita della batteria
LMP
®, rivolgersi al servizio clienti CITROËN.
Per non danneggiare la batteria LMP
®,
si consiglia di :
● Me

ttere immediatamente in carica il veicolo
se l'indicatore di carica è allo 0%.
●
NO

N UTILIZZ ARE MAI LA BATTERIA
LMP
® PER SCOPI DIVERSI.
Guidare con una batteria LMP®
scarica :
Se il livello di carica della batteria LMP® diventa
troppo basso (20%) : s
ul display superiore
del cruscotto appare una spia luminosa. La
E-MEHARI deve essere collegata al più presto
ad una colonnina di ricarica conforme alle
prescrizioni di CITROËN.
La distanza che può percorrere la sua
E-MEHARI sarà molto limitata e la
potenza del motore (la coppia) sarà
ridotta automaticamente per aumentare il
chilometraggio potenziale.
1
Fare conoscenza con E-MEHARI

31
e-mehari_it_Chap01_faite-connaissance_ed02-2016

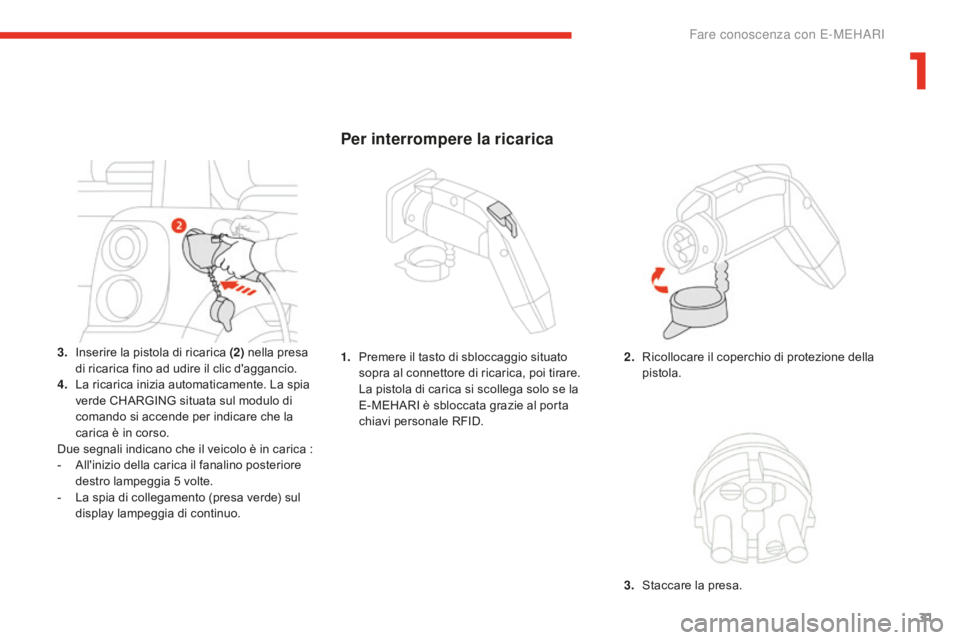

3. Inserire la pistola di ricarica (2) n ella presa
di ricarica fino ad udire il clic d'aggancio.
4.
La r

icarica inizia automaticamente. La spia
verde CHARGING situata sul modulo di
comando si accende per indicare che la
carica è in corso.
Due segnali indicano che il veicolo è in carica :
-
Al

l'inizio della carica il fanalino posteriore
destro lampeggia 5
v

olte.
-
La s

pia di collegamento (presa verde) sul
display lampeggia di continuo.
Per interrompere la ricarica
1. Premere il tasto di sbloccaggio situato
s opra al connettore di ricarica, poi tirare.
La pistola di carica si scollega solo se la
E-MEHARI è sbloccata grazie al porta
chiavi personale RFID. 2. Ri
collocare il coperchio di protezione della
pistola.
3.
St

accare la presa.
1
Fare conoscenza con E-MEHARI

34
e-mehari_it_Chap02_conduite_ed02-2016
La sua E-MEHARI è un veicolo elettrico
silenzioso.
La sua E-MEHARI non emette
alcun rumore durante la marcia ed il
funzionamento del suo motore elettrico.
Per qualsiasi manovra : prestare
particolare attenzione all'ambiente
circostante, specialmente ai pedoni, ai
ciclisti e ad altri veicoli in movimento
sulla carreggiata.

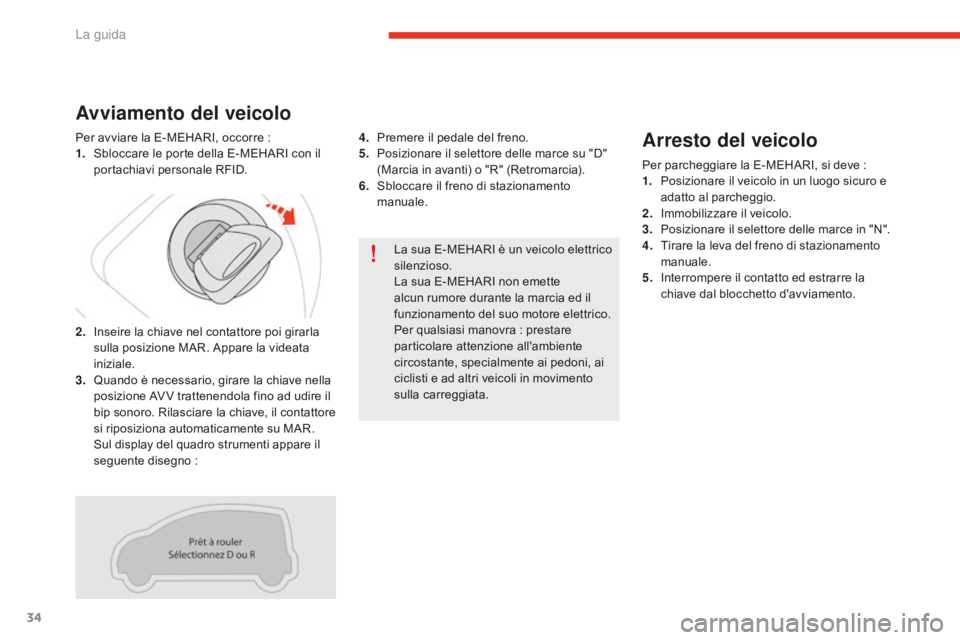

Avviamento del veicolo
Per avviare la E-MEHARI, occorre :
1. Sb loccare le porte della E-MEHARI con il
portachiavi personale RFID.
2.
In

seire la chiave nel contattore poi girarla
sulla posizione MAR. Appare la videata
iniziale.
3.
Quan

do è necessario, girare la chiave nella
posizione AV V trattenendola fino ad udire il
bip sonoro. Rilasciare la chiave, il contattore
si riposiziona automaticamente su MAR.
Sul display del quadro strumenti appare il
seguente disegno : 4. Pre
mere il pedale del freno.
5. Po sizionare il selettore delle marce su "D"
(Marcia in avanti) o "R" (Retromarcia).
6.
Sb

loccare il freno di stazionamento
manuale.Arresto del veicolo
Per parcheggiare la E-MEHARI, si deve :
1. Po sizionare il veicolo in un luogo sicuro e
adatto al parcheggio.
2.
Immo

bilizzare il veicolo.
3.
Po

sizionare il selettore delle marce in "N".
4.
Ti

rare la leva del freno di stazionamento
manuale.
5.
In

terrompere il contatto ed estrarre la
chiave dal blocchetto d'avviamento.
La guida

61
e-mehari_it_Chap05_conseils-pratiques_ed02-2016

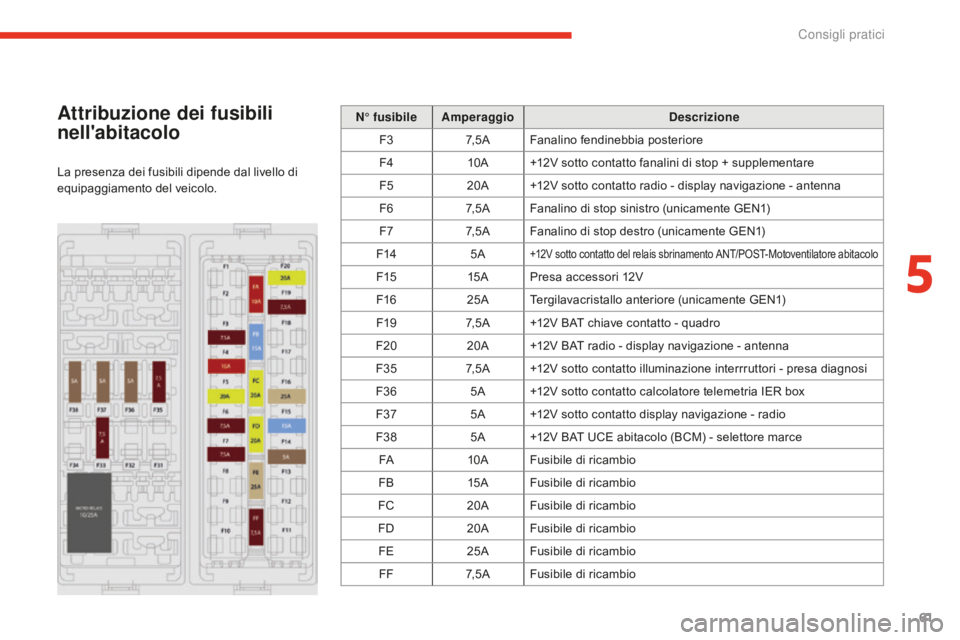

Attribuzione dei fusibili
nell'abitacolo
La presenza dei fusibili dipende dal livello di
equipaggiamento del veicolo.N° fusibile
Amperaggio Descrizione
F3 7, 5 AFanalino fendinebbia posteriore
F4 10A+12V sotto contatto fanalini di stop + supplementare
F5 20A+12V sotto contatto radio - display navigazione - antenna
F6 7, 5 AFanalino di stop sinistro (unicamente GEN1)
F7 7, 5 AFanalino di stop destro (unicamente GEN1)
F14 5A
+12V sotto contatto del relais sbrinamento ANT/POST-Motoventilatore abitacolo
F1515APresa accessori 12V
F16 25ATergilavacristallo anteriore (unicamente GEN1)
F19 7, 5 A+12V BAT chiave contatto - quadro
F20 20A+12V BAT radio - display navigazione - antenna
F35 7, 5 A+12V sotto contatto illuminazione interrruttori - presa diagnosi
F36 5A+12V sotto contatto calcolatore telemetria IER box
F37 5A+12V sotto contatto display navigazione - radio
F38 5A+12V BAT UCE abitacolo (BCM) - selettore marce
FA 10AFusibile di ricambio
FB 15AFusibile di ricambio
FC 20AFusibile di ricambio
FD 20AFusibile di ricambio
FE 25AFusibile di ricambio
FF 7, 5 AFusibile di ricambio
5
Consigli pratici

62
e-mehari_it_Chap05_conseils-pratiques_ed02-2016

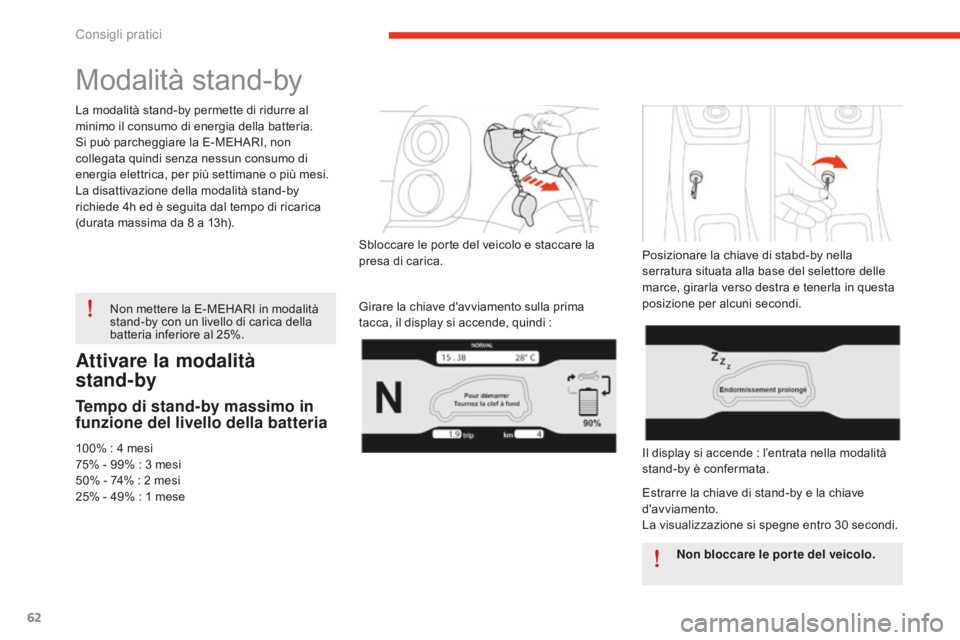

Attivare la modalità
stand-by
Tempo di stand-by massimo in
funzione del livello della batteria
100% : 4 mesi
75 % - 99% : 3 m esi
50% - 74% : 2
m

esi
25% - 49% : 1
m

ese
Non mettere la E-MEHARI in modalità
stand-by con un livello di carica della
batteria inferiore al 25%.
Sbloccare le porte del veicolo e staccare la
presa di carica.
Girare la chiave d'avviamento sulla prima
tacca, il display si accende, quindi :
Posizionare la chiave di stabd-by nella
serratura situata alla base del selettore delle
marce, girarla verso destra e tenerla in questa
posizione per alcuni secondi.
Il display si accende : l’entrata nella modalità
stand-by è confermata.
Estrarre la chiave di stand-by e la chiave
d'avviamento.
La visualizzazione si spegne entro 30
s

econdi.
Non bloccare le porte del veicolo.
Modalità stand-by
La modalità stand-by permette di ridurre al
minimo il consumo di energia della batteria.
Si può parcheggiare la E-MEHARI, non
collegata quindi senza nessun consumo di
energia elettrica, per più settimane o più mesi.
La disattivazione della modalità stand-by
richiede 4h ed è seguita dal tempo di ricarica
(durata massima da 8
a 1

3h).
Consigli pratici

63
e-mehari_it_Chap05_conseils-pratiques_ed02-2016

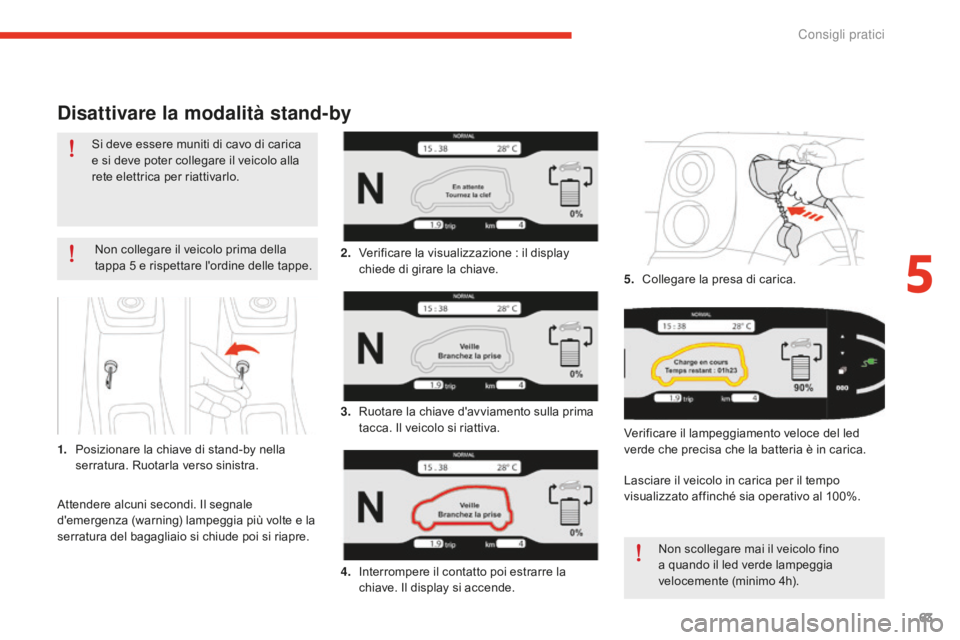

Disattivare la modalità stand-by
Non collegare il veicolo prima della
tappa 5 e rispettare l'ordine delle tappe.
1.
Po

sizionare la chiave di stand-by nella
serratura. Ruotarla verso sinistra. 2. Ve
rificare la visualizzazione : il display
chiede di girare la chiave.
3.
Ru

otare la chiave d'avviamento sulla prima
tacca. Il veicolo si riattiva.
4.
In

terrompere il contatto poi estrarre la
chiave. Il display si accende. 5.
Co

llegare la presa di carica.
Verificare il lampeggiamento veloce del led
verde che precisa che la batteria è in carica.
Lasciare il veicolo in carica per il tempo
visualizzato affinché sia operativo al 100%. Non scollegare mai il veicolo fino
a quando il led verde lampeggia
velocemente (minimo 4h).
Si deve essere muniti di cavo di carica
e si deve poter collegare il veicolo alla
rete elettrica per riattivarlo.
Attendere alcuni secondi. Il segnale
d'emergenza (warning) lampeggia più volte e la
serratura del bagagliaio si chiude poi si riapre.
5
Consigli pratici
