245
C4-Picasso-II_lv_Chap06_securite_ed01-2016
Ar drošības jostām nostiprināmu bērnu sēdeklīšu
uzstādīšana
VietaBērna svars / aptuvenais vecums
Grupa 0 (b) un 0+
No dzimšanas līdz 13
kgGrupa 1
No 9 līdz 18 kg Grupa 2

N

o 15 līdz 25 kgGrupa 3

N

o 22 līdz 36 kg
1. rinda Priekšējā pasažiera vieta (
c)
-
f

iksēta UUUU
-
re

gulējama augstumā U(R)U(R)U(R)U(R)
2. rinda Aizmugurējie fiksētie sānu

sēdekļi ( d) U
UUU
Aizmugurējie
garenvirzienā regulējami
sānu sēdekļi ( d) ( e) U
UUU
Aizmugurējais
centrālais sēdeklis ( d) U
UUU
Saskaņā ar Eiropas Standartiem (
a) šajā tabulā jums norādītas bērnu sēdeklīšu nostiprināšanas iespējas ar drošības jostu atbilstoši bērna svaram un
vietai automašīnā.
6
Drošība

246
C4-Picasso-II_lv_Chap06_securite_ed01-2016
(a ) Universālie bērnu sēdeklīši - bērnu sēdeklīti
var uzstādīt jebkurā vietā automašīnā un
nostiprināt ar drošības jostu.
( b )

G
rupa 0 - no dzimšanas līdz 10 kg.
Priekšējā sēdeklī nav iespējams uzstādīt
šūpulīšus vai "autogultiņas". Ja tās tiek
uzstādītas 2. rindā, tad tās traucē pārējo
sēdekļu izmantošanu.
( c )

P
irms bērna sēdeklīša nostiprināšanas šajā
vietā, vispirms iepazīstieties ar jūsu valstī
spēkā esošo likumdošanu.
( d )

L
ai uzstādītu bērnu sēdeklīti aizmugurējā
vietā pozīcijā "ar muguru pret ceļu" vai
"ar seju pret ceļu", lai atbrīvotu brīvu vietu
bērnu sēdeklītim un bērna kājām, pārbīdiet
priekšējo sēdekli uz priekšu, tad paceliet
atzveltni.
( e )

L
ai uzstādītu bērnu sēdeklīti aizmugurējā
vietā pozīcijā "ar muguru pret ceļu" vai "ar
seju pret ceļu", noregulējiet aizmugurējo
sēdekli garenvirzienā maksimāli atpakaļ,
atzveltne pacelta. Pirms bērnu sēdeklīša ar atzveltni
uzstādīšanas pasažiera vietā, noņemiet
galvas balstu un to nolieciet drošā vietā.
Tad, kad bērnu sēdeklītis ir izņemts,
ievietojiet galvas balstu atpakaļ savā vietā.
U -
v ieta piemērota bērnu sēdeklīša
nostiprināšanai ar drošības jostu pozīcijās
"ar muguru pret ceļu" un/vai "ar seju pret
ceļu", pasažiera sēdekli noregulējot vidējā
garenvirziena pozīcijā.
U(R) -

t
as pats, kas U, pasažiera sēdeklis
jāuzstāda tā zemākajā pozīcijā ar
11
nolaišanas komandslēdža darbībām
un vidējā garenvirziena pozīcijā.
Drošība

247
C4-Picasso-II_lv_Chap06_securite_ed01-2016
Ar drošības jostām nostiprināmu bērnu sēdeklīšu
uzstādīšana
Saskaņā ar Eiropas Standartiem (a) šajā tabulā jums norādītas bērnu sēdeklīšu nostiprināšanas iespējas ar drošības jostu atbilstoši bērna svaram un
vietai automašīnā.
Vieta Bērna svars / aptuvenais vecums
Grupa 0
(b) un 0+
No dzimšanas līdz 13
kgGrupa 1
No 9 līdz 18 kg Grupa 2

N

o 15 līdz 25 kgGrupa 3

N

o 22 līdz 36 kg
1. rinda
Priekšējā pasažiera vieta ( c)
- fiksēta UUUU
-
re
gulējama augstumā U(R)U(R)U(R)U(R)
2. rinda Aizmugurējie fiksētie

sānu sēdekļi ( d) U
UUU
Aizmugurējie garenvirzienā
regulējami sānu sēdekļi ( d) ( e)U UUU
Aizmugurējais centrālais
sēdeklis ( d) U
UUU
3. rinda Aizmugurējie sānu sēdekļi UUUU
6
Drošība

248
C4-Picasso-II_lv_Chap06_securite_ed01-2016
(a ) Universālie bērnu sēdeklīši - bērnu sēdeklīti
var uzstādīt jebkurā vietā automašīnā un
nostiprināt ar drošības jostu.
( b )

G
rupa 0 - no dzimšanas līdz 10 kg.
Priekšējā sēdeklī vai 3. nolocītā rindā
nav iespējams uzstādīt šūpulīšus vai
"autogultiņas". Ja tās tiek uzstādītas
2. rindā, tad tās traucē pārējo sēdekļu
izmantošanu.
( c )

P
irms bērna sēdeklīša nostiprināšanas šajā
vietā, vispirms iepazīstieties ar jūsu valstī
spēkā esošo likumdošanu.
( d )

L
ai uzstādītu bērnu sēdeklīti aizmugurējā
vietā pozīcijā "ar muguru pret ceļu" vai
"ar seju pret ceļu", lai atbrīvotu brīvu vietu
bērnu sēdeklītim un bērna kājām, pārbīdiet
priekšējo sēdekli uz priekšu, tad paceliet
atzveltni.
( e )

L
ai uzstādītu bērnu sēdeklīti aizmugurējā
vietā pozīcijā "ar muguru pret ceļu" vai "ar
seju pret ceļu", noregulējiet aizmugurējo
sēdekli garenvirzienā maksimāli atpakaļ,
atzveltne pacelta.
Pirms bērnu sēdeklīša ar atzveltni
uzstādīšanas pasažiera vietā, noņemiet
galvas balstu un to nolieciet drošā vietā.
Tad, kad bērnu sēdeklītis ir izņemts,
ievietojiet galvas balstu atpakaļ savā vietā.
U - vieta piemērota bērnu sēdeklīša nostiprināšanai ar drošības jostu pozīcijās
"ar muguru pret ceļu" un/vai "ar seju pret
ceļu", pasažiera sēdekli noregulējot vidējā
garenvirziena pozīcijā.
U(R) -

t
as pats, kas U , pasažiera sēdeklis
jāuzstāda tā zemākajā pozīcijā ar
11
nolaišanas komandslēdža darbībām
un vidējā garenvirziena pozīcijā.
Drošība

249
C4-Picasso-II_lv_Chap06_securite_ed01-2016

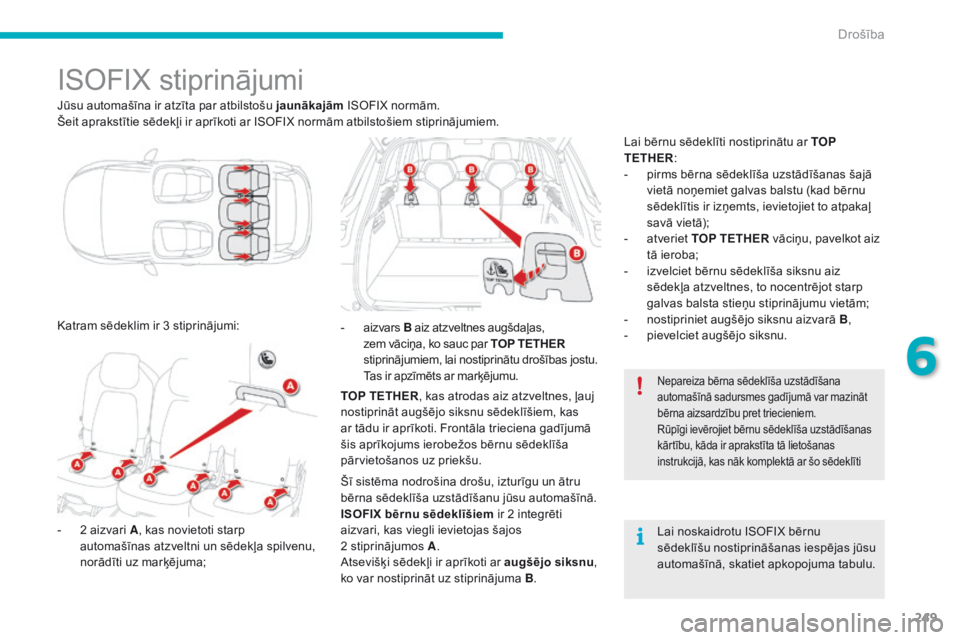

ISOFIX stiprinājumi
Jūsu automašīna ir atzīta par atbilstošu jaunākajām ISOFIX normām.
Šeit aprakstītie sēdekļi ir aprīkoti ar ISOFIX normām atbilstošiem stiprinājumiem.
-

2 a
izvari A , kas novietoti starp
automašīnas atzveltni un sēdekļa spilvenu,
norādīti uz marķējuma; -
aiz

vars B aiz atzveltnes augšdaļas,
zem vāciņa, ko sauc par TOP TETHER
stiprinājumiem, lai nostiprinātu drošības jostu.
T

as ir apzīmēts ar marķējumu.
TOP TETHER , kas atrodas aiz atzveltnes, ļauj
nostiprināt augšējo siksnu sēdeklīšiem, kas
ar tādu ir aprīkoti. Frontāla trieciena gadījumā
šis aprīkojums ierobežos bērnu sēdeklīša
pārvietošanos uz priekšu.
Nepareiza bērna sēdeklīša uzstādīšana
automašīnā sadursmes gadījumā var mazināt
bērna aizsardzību pret triecieniem.
Rūpīgi ievērojiet bērnu sēdeklīša uzstādīšanas
kārtību, kāda ir aprakstīta tā lietošanas
instrukcijā, kas nāk komplektā ar šo sēdeklīti
Lai noskaidrotu ISOFIX bērnu
sēdeklīšu nostiprināšanas iespējas jūsu
automašīnā, skatiet apkopojuma tabulu.
Katram sēdeklim ir 3 stiprinājumi:
Šī sistēma nodrošina drošu, izturīgu un ātru
bērna sēdeklīša uzstādīšanu jūsu automašīnā.
ISOFIX bērnu sēdeklīšiem ir 2 integrēti
aizvari, kas viegli ievietojas šajos
2

stiprinājumos A .
Atsevišķi sēdekļi ir aprīkoti ar augšējo siksnu ,
ko var nostiprināt uz stiprinājuma B. Lai bērnu sēdeklīti nostiprinātu ar TOP
TETHER
:
-

p

irms bērna sēdeklīša uzstādīšanas šajā
vietā noņemiet galvas balstu (kad bērnu
sēdeklītis ir izņemts, ievietojiet to atpakaļ
savā vietā);
-

a

tveriet TOP
TETHER vāciņu, pavelkot aiz
tā ieroba;
-

i

zvelciet bērnu sēdeklīša siksnu aiz
sēdekļa atzveltnes, to nocentrējot starp
galvas balsta stieņu stiprinājumu vietām;
-

n

ostipriniet augšējo siksnu aizvarā B,
-

p

ievelciet augšējo siksnu.
6
Drošība

250
C4-Picasso-II_lv_Chap06_securite_ed01-2016
"RÖMER Baby- Safe Plus" un tā ISOFIX pamatne
(izmēra klase E )
Grupa 0+ no dzimšanas brīža līdz 13 kg
Ievieto pozīcijā "ar muguru pret ceļu",
izmantojot ISOFIX pamatni, kas nostiprināma
pie cilpas A .
Pamatne sastāv no augstumā regulējama
atbalsta stieņa, kas atbalstāms pret
automašīnas grīdu.
Šis bērnu sēdeklītis var būt nostiprināms ar
drošības jostu. Šajā gadījumā automašīnas
sēdeklim tiek izmantots un ar trīspunktu
drošības jostu nostiprināts vienīgi bērnu
sēdeklīša korpuss.
CITROËN ieteiktie ISOFIX bērnu sēdeklīši
CITROËN piedāvā ISOFIX bērnu sēdeklīšu klāstu, kas ir saderīgi un apstiprināti jūsu automašīnai.
Lai noskaidrotu to, kādā veidā sēdeklītis ir nostiprināms un izņemams, skatiet arī bērnu sēdeklīša ražotāja lietošanas instrukciju.
"Baby P2C Mini" un tā ISOFIX pamatne
(izmēra klases: C, D, E )
Grupa 0+: no dzimšanas līdz 13 kg
Ievieto pozīcijā "ar muguru pret ceļu",
izmantojot ISOFIX pamatni, kas nostiprināma
pie cilpas A .
Pamatne sastāv no augstumā regulējama
atbalsta stieņa, kas atbalstās pret
automašīnas grīdu.
Šo bērnu sēdeklīti var nostiprināt ar drošības
jostu.
Šajā gadījumā ir izmantojams vienīgi atbalsta
stienis, kas nostiprināms pie automašīnas
sēdekļa ar trīs-punktu drošības jostu. Baby P2C Midi un tā ISOFIX pamatne
(izmēra klase: A, B, B1, C, D )
Grupa 1 - no 9 līdz 18 kg
Ievieto "ar muguru pret ceļu", izmantojot ISOFIX
pamatni, kas nostiprināma pie cilpas A.
Pamatni veido augstumā regulējams atbalsta
stienis, kas atbalstāms pret automašīnas grīdu.
Bērnu sēdeklīti var arī izmantot "ar seju pret
c e ļu".
Šo bērnu sēdeklīti nevar nostiprināt ar drošības
jostu.
Iesakām līdz 3 gadu vecumam nostiprināt
sēdeklīti pozīcijā "ar muguru pret ceļu".
Drošība

251
C4-Picasso-II_lv_Chap06_securite_ed01-2016
Apkopojošā tabula par ISOFIX bērnu sēdeklīšu
novietojumu
Saskaņā ar Eiropas Standartiem šajā tabulā ir norādītas ISOFIX bērnu sēdeklīšu novietošanas iespējas automašīnas sēdekļos, kas aprīkoti ar ISOFIX
stiprinājumiem.
Universālajiem un daļēji universālajiem ISOFIX sēdekļiem, ISOFIX izmēra klases bērnu sēdekļiem, to apzīmējumi ar burtu no A līdz G norādīti blakus
bērnu sēdekļa ISOFIX logo.Bērna svars / aptuvenais vecums
Mazāk par 10 kg (grupa 0)
Apmēram līdz 6 mēnešiem Mazāk par 10 kg
(grupa 0)
Mazāk par 13 kg (grupa 0+)
Apmēram līdz 1 gadam No 9 līdz 18 kg (grupa 1)
Apmēram no 1 līdz 3 gadiem
ISOFIX bērnu sēdeklīša tips Šūpulītis*"ar muguru pret ceļu"
"ar muguru pret ceļu""ar seju pret ceļu"
ISOFIX izmēra klase F G C D E C D A B B1
Priekšējā pasažiera sēdeklis Ne ISOFIX
Fiksētas aizmugurējās sānu vietas IL- SU**IL- SUIL- SUXIUF / IL- SU
Garenvirzienā regulējamas aizmugurējās sānu
vietas IL- SU**
IL- SUIL- SUIUF / IL- SU
(1) IUF / IL- SU
Aizmugurējā centrālā vieta XIL- SU IL- SUIUF / IL- SU IUF / IL- SU
* Šūpulīšus un "auto" gultiņas nevar uzstādīt priekšējā pasažiera vietā. **

I

SOFIX šūpulītis, kas nostiprināms ISOFIX vietā aiz apakšējām cilpām,
aizņem visas aizmugurējā vienlaidu sēdekļa vietas.
6
Drošība

252
C4-Picasso-II_lv_Chap06_securite_ed01-2016
IUF - vietās, kas piemērotas universālo ISOFIX sēdeklīšu uzstādīšanai pozīcijā "ar seju
pret ceļu", tie nostiprināmi ISOFIX vietās
ar augšējo siksnu pie augšējās cilpas.
IL- SU -

v
ietās, kas piemērotas daļēji universālo
ISOFIX sēdekļu nostiprināšanai:
-

"
ar muguru pret ceļu", aprīkotas ar augšējo
siksnu vai balstu;
-

"
ar seju pret ceļu" aprīkotas ar balstu;
-

š
ūpulītis aprīkots ar augšējo siksnu vai
balstu.
Pirms bērnu sēdeklīša ar atzveltni
uzstādīšanas pasažiera vietā, noņemiet
galvas balstu un to novietojiet drošā
vietā. Kad bērnu sēdeklītis ir izņemts,
ievietojiet galvas balstu atpakaļ.
Lai iegūtu sīkāku informāciju par ISOFIX
stiprinājumi
em, un lai piestiprinātu to ar
augšējo siksnu, skatiet attiecīgo sadaļu.
X -

v
ieta nav piemērota norādītās svara grupas
bērnu sēdeklīša vai šūpulīša uzstādīšanai.
(1) -

2
. rindas sēdeklis uzstādāms pozīcijā
maksimāli uz priekšu pozīcijā
līdz
3 iedaļām.
Drošība
