2016 CITROEN C4 CACTUS sensor

56
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Para que estes sistemas sejam plenamente eficazes, respeite as regras de utilização e de
manutenção seguintes:
F
P
ara obter uma distribuição de ar homogénea, procure não obstruir as grelhas de
entrada de ar exterior situadas na base do pára-brisas, os insufladores, os ventiladores
e as saídas de ar, bem como a extracção de ar situada na mala.
F

N
ão tape o sensor de raios solares, situado no painel de bordo; este serve para a
regularização do sistema de ar condicionado automático.
F

C
oloque o sistema de ar condicionado em funcionamento durante pelo menos 5 a
10
minutos, uma a duas vezes por mês, para o manter em per feitas condições de
funcionamento.
F

P
rocure o bom estado do filtro do habitáculo e solicite periodicamente a substituição
dos elementos filtrantes.
R

ecomendamos que opte por um filtro de habitáculo combinado. Graças ao seu aditivo activo
específico, contribui para a purificação do ar respirado pelos ocupantes e para a limpeza do
habitáculo (redução dos sintomas alérgicos, dos maus odores e depósitos de gordura).
F

P
ara assegurar o bom funcionamento do sistema de ar condicionado, recomendamos
igualmente que solicite a sua verificação de acordo com as preconizações guia de
manutenção e de garantias.
F

S
e o sistema não produzir frio, desactive-o e consulte a rede CITROËN ou uma oficina
qualificada.
Conselhos para a ventilação e o ar condicionado
Se após uma paragem prolongada ao
sol, a temperatura interior permanecer
demasiado elevada, não hesite em ventilar
o habitáculo durante alguns instantes.
Coloque o comando de débito de ar
num nível suficiente para assegurar uma
renovação de ar ideal no habitáculo.
O sistema de ar condicionado não contém
cloro e não representa perigo para a
camada de ozono.
A condensação criada pelo ar
condicionado provoca, quando parado,
um escorrimento de água normal sob
o veículo.
Em caso de reboque de carga máxima numa forte inclinação, com temperaturas elevadas,
o corte do ar condicionado permite recuperar potência do motor, melhorando, assim, a
capacidade de reboque.
Stop & Start
Os sistemas de aquecimento e de
ar condicionado só funcionam com
o motor a trabalhar. Para manter o
conforto térmico dentro do habitáculo,
pode neutralizar temporariamente
a função Stop & Start (ver a rubrica
correspondente).
Ergonomia e conforto

80
C4-cactus_pt_Chap04_Eclairage-et-visibilite_ed01-2015
Em tempo claro ou de chuva, tanto de
dia como de noite, é proibido ligar as
luzes de nevoeiro dianteiras e traseiras.
Nestas situações, a potência destas
luzes poderia perturbar os outros
condutores. Devem ser utilizadas
apenas em tempo de nevoeiro ou de
queda de neve.
Nestas condições climatéricas, deverá
acender manualmente as luzes de
nevoeiro e as luzes de cruzamento,
uma vez que o sensor de luminosidade
pode detectar luz insuficiente.
Não esquecer de apagar as luzes de
nevoeiro dianteiras e traseiras quando
deixarem de ser necessárias.Desligar as luzes ao
desligar a ignição
Ao desligar a ignição, todas as luzes
se apagam instantaneamente, excepto
as luzes de cruzamento no caso de
a iluminação de acompanhamento
automática se encontrar activada.
Acender as luzes após
desligar a ignição
Para activar novamente o comando
de iluminação, rodar o anel para a
posição "0 ", luzes apagadas e, em
seguida, na posição que preferir.
Ao abrir a porta do lado do condutor, um
sinal sonoro temporário informa-o de que
as luzes do veículo se encontram acesas.
Passados trinta minutos, no
máximo, a iluminação, excepto das
luzes de presença, será desligada
automaticamente para não descarregar
a bateria.
Luzes de mudança
de direcção
(intermitentes)
F Esquerda: baixar o comando de iluminação passando pelo ponto de resistência.
F

D
ireita: levantar o comando de iluminação
passando pelo ponto de resistência.
Três acendimentos intermitentes
F Dê um simples impulso para cima ou para baixo, sem passar o ponto de resistência;
as luzes de mudança de direcção acender-
se-ão três vezes.
Iluminação e visibilidade

81
C4-cactus_pt_Chap04_Eclairage-et-visibilite_ed01-2015
Acendimento automático
das luzes
Accionamento
F Rode o anel para a posição "AUTO".
A activação da função é acompanhada
pela apresentação de uma mensagem.
Através de um sensor de luminosidade, em
caso de detecção de uma luminosidade
externa fraca, as luzes da chapa de matrícula,
de presença e de cruzamento acendem-se
automaticamente, sem acção do condutor.
Podem, igualmente, acender-se em caso de
detecção de chuva, em simultâneo com o
funcionamento automático dos limpa-vidros
dianteiros.
Assim que a luminosidade se tornar suficiente
ou após a paragem dos limpa-vidros, as luzes
apagam-se automaticamente.
Paragem
F Rode o anel para outra posição. A neutralização da função é acompanhada
pela apresentação de uma mensagem.
Anomalia de funcionamento
Em caso de problema de funcionamento
do sensor de luminosidade, as luzes
acendem-se, este avisador acende-se
Em condições de nevoeiro ou neve, o
sensor de luminosidade pode detectar
uma luz suficiente. As luzes não se
acenderão, assim, automaticamente.
Não tape o sensor de luminosidade,
acoplado ao sensor de chuva e
situado a meio do limpa-vidros
por trás do retrovisor interior; as
funções associadas deixariam de ser
comandadas.
Consulte a rede CITROËN ou uma oficina
qualificada.
no quadro de bordo, acompanhado por um sinal
sonoro e por uma mensagem.
4
Iluminação e visibilidade

87
C4-cactus_pt_Chap04_Eclairage-et-visibilite_ed01-2015
Não tape o sensor de chuva, acoplado
ao sensor de luminosidade e situado
no centro do pára-brisas por trás do
retrovisor interior.
Aquando da lavagem numa estação
automática, neutralize o funcionamento
automático das escovas.
No Inverno, aconselhamos que aguarde
pelo descongelamento completo
do pára-brisas antes de accionar o
funcionamento automático das escovas.
Anomalia de funcionamento
Em caso de anomalia do funcionamento
automático das escovas, o limpa-vidros
funciona em forma intermitente.
Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.
O funcionamento das escovas do limpa-vidros
dianteiro ocorre automaticamente, sem acção
do condutor, em caso de detecção de chuva
(sensor por trás do retrovisor interior) adaptando
a sua velocidade à intensidade da precipitação.
Activação Desligar
É necessário reactivar o funcionamento
automático das escovas, após cada
corte da ignição superior a um minuto,
dando uma impulsão para baixo no
comando.
Efectue uma impulsão breve no
comando para baixo.
Um ciclo de limpeza confirma a
aceitação do pedido.
Este avisador acende-se no quadro
de bordo e é apresentada uma
mensagem. Efectue uma nova impulsão breve no
comando para baixo ou coloque o
comando noutra posição (Int, 1
ou 2).
Funcionamento automático
das escovas dianteiras
Este avisador apaga-se no quadro de bordo e
é apresentada uma mensagem.
4
Iluminação e visibilidade

96
C4-cactus_pt_Chap05_securite_ed01-2015
Airbags
Generalidades
Sistema concebido para contribuir para o
reforço da segurança dos ocupantes (excepto
o passageiro traseiro central) em caso de
colisões violentas. Os airbags completam a
acção dos cintos de segurança equipados com
limitador de esforço (excepto o do passageiro
no banco central traseiro).
Nesse caso, os sensores electrónicos registam
e analisam os embates frontais e laterais nas
zonas de detecção de colisões:
-
e
m caso de colisão violenta, os airbags
disparam instantaneamente e contribuem
para proteger melhor os ocupantes do
veículo (excepto o passageiro traseiro
central); imediatamente após a colisão, os
airbags esvaziam-se rapidamente, a fim
de não incomodar a visibilidade, nem a
eventual saída dos ocupantes;
-

e
m caso de uma colisão pouco violenta,
de impacto no lado traseiro e em
determinadas condições de capotamento,
os airbags podem não disparar. O cinto de
segurança contribui para assegurar a sua
protecção nestas situações. Os airbags não funcionam com a
ignição desligada.
Este equipamento é accionado apenas
uma vez. Se ocorrer uma segunda
colisão (aquando do mesmo acidente
ou outro acidente), o airbag não será
accionado.O accionamento de um ou dos airbags
é acompanhado por uma ligeira
libertação de fumo e de um ruído,
devidos à activação do cartucho
pirotécnico integrado no sistema.
Este fumo não é nocivo, mas pode
revelar-se irritante para as pessoas
sensíveis.
O ruído da detonação devido ao
accionamento de um ou dos airbags
pode provocar uma ligeira diminuição
da capacidade auditiva durante um
breve período.
Zonas de detecção de colisão
A. Zona de colisão frontal.
B. Z
ona de colisão lateral.
Segurança

139
C4-cactus_pt_Chap06_conduite_ed01-2015
Com a ajuda dos sensores situados no pára-
choques, esta função assinala a proximidade
de obstáculos (pessoas, veículos, árvores,
barreiras...) que entrem no respectivo campo de
detecção.
Certos tipos de obstáculo (estacas, balizas de
obras...) detectados no início, deixarão de ser
detectados no final da manobra se se situarem na
zona cega do campo de detecção dos sensores.
Ajuda ao estacionamento
Esta função não pode, em caso algum,
substituir a vigilância do condutor.A colocação em funcionamento é obtida
através da engrenagem da marcha-atrás,
sendo confirmada pela emissão de um sinal
sonoro.
A função é desactivada quando se desengrena
a marcha-atrás.
Ajuda sonora
A informação de proximidade é fornecida por
um sinal sonoro descontínuo, cuja frequência
se torna mais rápida à medida que o veículo se
aproxima do obstáculo.
O som difundido pelo altifalante (direito ou
esquerdo) permite distinguir de que lado se
encontra o obstáculo.
Quando a distância entre "veículo/obstáculo"
é inferior a trinta centímetros, o sinal sonoro
torna-se contínuo.
Ajuda ao estacionamento
traseiro
Ajuda gráfica
Esta ajuda completa o sinal sonoro através
da apresentação de segmentos, no ecrã ou
no quadro de bordo, cada vez mais próximos
do veículo. Já muito próximo do obstáculo, é
apresentado o símbolo "Danger".
6
Condução

140
C4-cactus_pt_Chap06_conduite_ed01-2015
Ajuda ao estacionamento
dianteiro
O som difundido pelo altifalante (dianteiro ou
traseiro) permite determinar se o obstáculo
se encontra na dianteira ou na traseira.A função será neutralizada automaticamente
em caso de engate de um reboque ou de
montagem de um porta-bicicletas sobre o
engate de reboque (veículo equipado com um
engate de reboque instalado em conformidade
com as preconizações do construtor).Com mau tempo ou no Inverno,
assegure-se de que os sensores não
se encontram cobertos de lama, gelo
ou neve. Ao engrenar a marcha-atrás,
um sinal sonoro (bip longo) indica que
os sensores podem estar sujos.
Determinadas fontes sonoras
(motorizada, camião, martelo
pneumático...) podem accionar
os sinais sonoros de ajuda ao
estacionamento.
Como complemento da ajuda ao estacionamento
traseiro, a ajuda ao estacionamento dianteiro
activa-se quando um obstáculo é detectado na
dianteira e a velocidade do veículo permanece
inferior a 10 km/h.
A ajuda ao estacionamento dianteira é
interrompida se o veículo parar durante mais
de três segundos em marcha para a frente, se
deixarem de ser detectados obstáculos ou se a
velocidade do veículo ultrapassar os 10 km/h.
Anomalia de funcionamento
Em caso de problema de funcionamento
do sistema, ao engrenar a marcha-atrás,
o pictograma da tecla passa para o modo
de alerta e a luz avisadora acende-se de
forma intermitente durante alguns instantes
e, em seguida, acende-se fixamente.
É apresentada uma mensagem, acompanhada
por um sinal sonoro (bip curto).
Consulte a rede CITROËN ou uma oficina
qualificada.
F

P

ressione "
Ajuda ao
estacionamento ". O
avisador desta tecla acende-se.
F

Sel

eccione o menu "
Ajuda à
condução ".
Lavagem de alta pressão
Aquando da lavagem do seu veículo, não aponte a
pistola a menos de 30 cm dos sensores.
Uma nova pressão nesta tecla reactiva a
função. O avisador apaga-se. A neutralização da ajuda ao estacionamento
pode ser parametrizada na tablete táctil.
A ajuda ao estacionamento é
neutralizada durante a fase de medição
de lugar da função Park Assist.
Para mais informações sobre o
Park Assist, consulte a rubrica
correspondente.
Neutralização / Activação
da ajuda ao estacionamento
dianteira e traseira
Condução

142
C4-cactus_pt_Chap06_conduite_ed01-2015

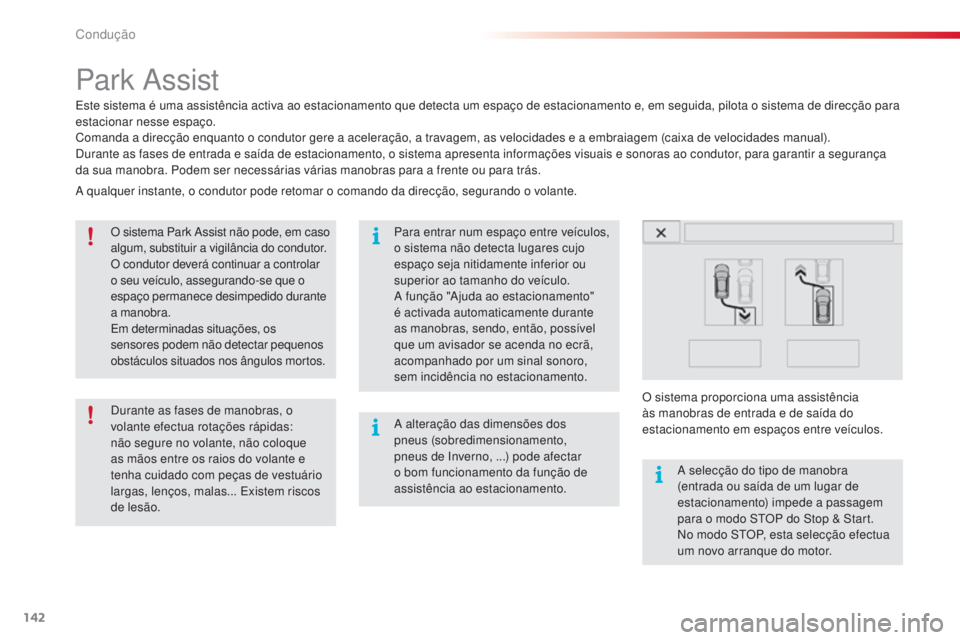

Park Assist
Este sistema é uma assistência activa ao estacionamento que detecta um espaço de estacionamento e, em seguida, pilota o sistema de direcção para
estacionar nesse espaço.
Comanda a direcção enquanto o condutor gere a aceleração, a travagem, as velocidades e a embraiagem (caixa de velocidades manual).
Durante as fases de entrada e saída de estacionamento, o sistema apresenta informações visuais e sonoras ao condutor, para garantir a segurança
da sua manobra. Podem ser necessárias várias manobras para a frente ou para trás.O sistema Park Assist não pode, em caso
algum, substituir a vigilância do condutor.
O condutor deverá continuar a controlar
o seu veículo, assegurando-se que o
espaço permanece desimpedido durante
a manobra.
Em determinadas situações, os
sensores podem não detectar pequenos
obstáculos situados nos ângulos mortos.
A alteração das dimensões dos
pneus (sobredimensionamento,
pneus de Inverno,
...) pode afectar
o bom funcionamento da função de
assistência ao estacionamento.
Durante as fases de manobras, o
volante efectua rotações rápidas:
não segure no volante, não coloque
as mãos entre os raios do volante e
tenha cuidado com peças de vestuário
largas, lenços, malas... Existem riscos
de lesão. Para entrar num espaço entre veículos,
o sistema não detecta lugares cujo
espaço seja nitidamente inferior ou
superior ao tamanho do veículo.
A função "Ajuda ao estacionamento"
é activada automaticamente durante
as manobras, sendo, então, possível
que um avisador se acenda no ecrã,
acompanhado por um sinal sonoro,
sem incidência no estacionamento.
A selecção do tipo de manobra
(entrada ou saída de um lugar de
estacionamento) impede a passagem
para o modo STOP do Stop & Start.
No modo STOP, esta selecção efectua
um novo arranque do motor.
A qualquer instante, o condutor pode retomar o comando da direcção, segurando o volante.
O sistema proporciona uma assistência
às manobras de entrada e de saída do
estacionamento em espaços entre veículos.
Condução
