2016 CITROEN C4 AIRCROSS stop start

1
17
Funktionskontrol


Kontrollampe



Aktivering



Årsag



Handling / Observationer






Far tpilot


Lyser konstant. Den tænder, når fartpiloten er
aktiveret. Tryk på knappen "ON/OFF" for at aktivere/deaktivere
fartpiloten.

Dynamisk
stabilitetskontrol
og
antispinfunktion
(ASC/TCL)
blinker. Funktion af ACS/ TCL-systemerne. Systemerne optimerer motorens kraftover førsel og
forbedrer bilens styreevne.
Tilpas din kørsel, og kør med moderat hastighed.
lyser konstant. Fejl i ACS/ TCL-systemerne. Få systemerne kontrolleret på et autoriseret CITROËN
værksted eller et andet kvalificeret værksted.



Stop & Start
-
funktion (Auto
Stop & Go)


lyser konstant. Stop & Start-funktionen (AS&G) har
sat motoren i STOP-funktion efter
standsning af bilen (rødt lys, stoplys,
kødannelser, mv.). Kontrollampen slukker, og motoren genstarter
automatisk i START-funktion, så snart du ønsker at
køre videre.

blinker i nogle
sekunder for derefter
at slukke. STOP-funktionen er midlertidigt
utilgængelig. Se "Stop & Start-funktionen (AS&G)" vedrørende
særlige tilfælde for STOP- og START-funktionen.



For varmning af
dieselmotor


lyser konstant. Motoren er kold og:


- tændingen står på position ON

(tændt), eller

- startknappen START/STOP
er
aktiveret (tændt). Vent med tændingsnøglen, til kontrollampen slukker,
før motoren star tes.
Med systemet Keyless entry and start starter motoren
først efter slukning af kontrollampen.
Hvor længe den lyser afhænger af vejr forholdene (op
til ca. 30 sekunder i ekstreme vejr forhold).
Hvis motoren ikke starter, tilslut tændingen på ny,
afvent at kontrollampen slukker, og start motoren.

18
Funktionskontrol








Kontrollamper for afbrydelse

Når en af følgende kontrollamper lyser, er det tegn på, at det pågældende system er blevet afbrudt.
Det kan efter følges af et lydsignal og en meddelelse på displayet.



Kontrollampe



Aktivering



Årsag



Handling / Observationer



ASC/TCL
Lyser konstant. Knappen til frakobling af ASC/
TCL, der sidder forneden på
instrumentbordet (førerside), er
aktiveret.
ASC/ TCL er deaktiveret.
ASC: Dynamisk stabilitetskontrol.
TCL: Antispinfunktion. Tryk på knappen for at aktivere ASC/ TCL.
ASC/ TCL-systemet aktiveres automatisk, når bilen
startes.

Funk tionen

Stop & Start

(Auto Stop & Go)
Lyser konstant. Knappen til frakobling af funktionen
Stop & Start (AS&G), placeret
forneden på instrumentbordet
(førerside), er aktiveret.
Funktionen Stop & Start (AS&G) er
deaktiveret. Tryk på knappen igen for at aktivere funktionen
Stop & Start (AS&G).
Blinker. Fejl i Stop & Start-systemet. Få systemet efterset på et aut. CITROËN-værksted
eller et andet kvalificeret værksted.

111
4
Kørsel






Stop & Start funktion (Auto Stop & Go)


Funk tion


Skift til motorens
STOP-funktion
Kontrollampen "AS &G"
tænder
i instrumentgruppen eller på
instrumentgruppens display, og
motoren går på standby efter nogle
sekunder:


- På biler med manuel gearkasse:
bilen
skal holde stille og foden være på bremsen,
derefter skal gearvælgeren sættes i frigear,
og koblingspedalen slippes.


Påfyld ikke brændstof, når motoren
er i STOP-funktion. Tændingen skal
afbrydes med nøglen eller med START/
STOP knappen.
Når motoren stoppes automatisk,
ændres visse af bilens funktioner som
f.eks. bremser, ser vostyring, mv. Vær
forsigtig.


Særlige tilfælde: STOP-funktion
ikke tilgængelig
STOP-funktionen aktiveres ikke, når:


- Førerens sikkerhedssele opspændes

- Venstre fordør er åben

- Motorhjelmen er åben

- Der er ikke gået minimum 30 sekunder,
siden motoren blev startet

- Bilens hastighed har ikke oversteget 5 km/t
siden seneste start

- Bilen er genstartet inden for under
10 sekunder

- Opretholdelsen af varmekomforten i
kabinen kræver det.

- Afdugningen aktiveres.

- Visse forhold (batteriladning,
motortemperatur, bremseassistent,
udetemperatur, mv.) kræver det for at sikre
systemets styring.

- Kontrollampen "AS &G"
blinker
på instrumentgruppens display.

Denne funktion er helt normal.


Stop & Start funktionen (Auto Stop & Go) sætter motoren midlertidigt på standby ved stop i trafikken (rødt lys, kødannelser, mv.). Motoren genstarter
automatisk, når du ønsker at køre videre. Genstarten sker straks, hurtigt og uden støj.
Med Stop & Start funktionen (Auto Stop & Go), der passer per fekt til bykørsel, reduceres brændstofforbruget, udslippet af forurenende
udstødningsgasser samt støjniveauet ved standsning.

Hvis du rykker gearvælgeren, blinker
kontrollampen "AS &G"
, efter fulgt af et
lydsignal.
Advarslen stopper, når gearvælgeren
igen er i positionen for "frigear".

112

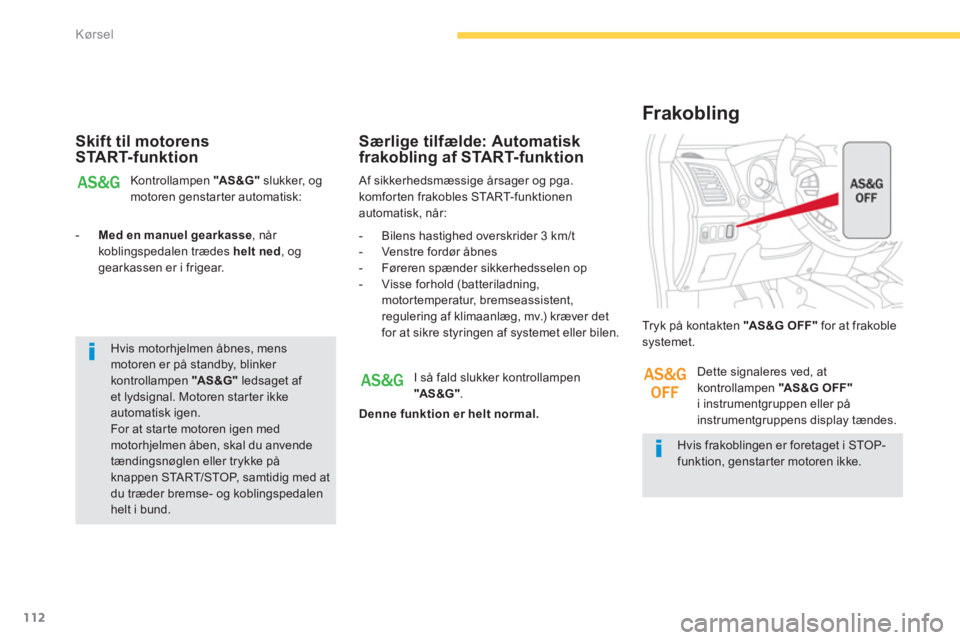

Kørsel

Skift til motorens
START-funktion
Kontrollampen "AS &G"
slukker, og
motoren genstarter automatisk:


- Med en manuel gearkasse
, når
koblingspedalen trædes helt ned
, og
gearkassen er i frigear.
Af sikkerhedsmæssige årsager og pga.
komforten frakobles START-funktionen
automatisk, når:

Særlige tilfælde: Automatisk
frakobling af START-funktion


- Bilens hastighed overskrider 3 km/t

- Venstre fordør åbnes

- Føreren spænder sikkerhedsselen op

- Visse forhold (batteriladning,
motortemperatur, bremseassistent,
regulering af klimaanlæg, mv.) kræver det
for at sikre styringen af systemet eller bilen.

Hvis frakoblingen er foretaget i STOP-
funktion, genstarter motoren ikke. Tryk på kontakten "AS &G O FF "
for at frakoble
systemet.

Frakobling
I så fald slukker kontrollampen
"AS &G"
.

Denne funktion er helt normal.


Dette signaleres ved, at
kontrollampen "AS &G O FF "

i instrumentgruppen eller på
instrumentgruppens display tændes.
Hvis motorhjelmen åbnes, mens
motoren er på standby, blinker
kontrollampen "AS &G"
ledsaget af
et lydsignal. Motoren starter ikke
automatisk igen.
For at star te motoren igen med
motorhjelmen åben, skal du anvende
tændingsnøglen eller trykke på
knappen START/STOP, samtidig med at
du træder bremse- og koblingspedalen
helt i bund.

113
4
Kørsel
Systemet genaktiveres automatisk, hver
gang bilen startes med nøglen eller
med START/STOP knappen.


Genaktivering

Tryk igen på kontakten "AS &G O FF "
.
Systemet er på ny aktiveret, hvilket signaleres
ved, at kontrollampen " AS&G
OFF "
i
instrumentgruppen eller på instrumentgruppens
display slukkes.

Funktionsfejl

Hvis der er fejl i systemet, blinker kontrollampen
"AS &G O FF "
i instrumentgruppen eller på
instrumentgruppens display, og systemet
fungerer ikke længere.
Få det efterset på et autoriseret CITROËN
værksted eller et andet kvalificeret værksted. Dette system kræver et specielt batteri
med særlige specifikationer (referencer
kan fås hos den autoriserede CITROËN
forhandler eller på et andet kvalificeret
værksted).
Montering af et batteri, der ikke markedsføres
af CITROËN medfører risici for fejl i systemet.

Vedligeholdelse

"Auto Stop & Go" systemet benytter sig
af en avanceret teknologi. Alle indgreb
på denne batteritype må udelukkende
udføres på et autoriseret CITROËN
værksted eller et andet kvalificeret
værksted.

I tilfælde af fejl i STOP-funktionen er det muligt,
at motoren sætter ud. Følgende kontrollamper
i instrumentgruppen eller instrumentgruppens
display tændes:

Det er der for nødvendigt at afbryde tændingen
og genstarte motoren med nøglen eller med
START/STOP knappen.

9
219
Te k n i s k e s p e c i f i k a t i o n e r

*
Den maksimale effekt svarer til den i motorprøvebænken godkendte værdi, i henhold til betingelserne der er fastsat af EU-lovgivningen
(direktiv 1999/99/EF).











Motortyper og gearkasser


.../S
: Model med Stop & Start system (AS&G).
BENZINMOTORER


1,6 l 115



2,0 l 150



Registrerede typebetegnelser:
BU...


NKZ0


NKZ0

/S



NKZ9
NKZ9/S



AFYR

AFZ7



AFYV
AFZM



AFYT

AFZH
AFZ9



AFYW

AFZP
AFZC



Tr æ k m å d e


2WD



2WD



2WD



4WD



2WD



4WD


Slagvolumen (cm
3
)
159 0
19 98
Boring x slaglængde (mm)
75 x 90
86 x 86


Maks. effekt: EU-norm (kW) *
86
113
Omdr. ved maks. effekt (omdr./min.)
6000
6000
Maks. drejningsmoment: EU-norm (Nm)
15 4
19 9
Omdr. ved maks. drejningsmoment (omdr./min.)
4000
4200
Brændstof
Blyfri
Blyfri
Katalysator
Ja
Ja

GEARKASSER

Manuel
(5 gear)
CVT
(6 gear)
Manuel
(5 gear)
CVT
(6 gear)

OLIEMÆNGDE (i liter)





Motor (med skift af oliefilter)
4,2
4,3

226
Te k n i s k e s p e c i f i k a t i o n e r

*

Den maksimale effekt svarer til den i motorprøvebænken godkendte værdi, i henhold til betingelserne der er fastsat af EU-lovgivningen (direktiv
1999/99/EF).
DIESELMOTORER


e- HDi 115



1,8 HDi 140



Registrerede typebetegnelser:
BU...


9HD5/S

9HD5/1S



9HDK/S

9HDK /1S

6HYG



Tr æ k m å d e


2WD



4WD



4WD


Slagvolumen (cm
3
)
15 6 0
179 8
Boring x slaglængde (mm)
77 x 88,3
83 x 83,1

* Maks. effekt: EU-norm (kW)
84
103
Omdr. ved maks. effekt (omdr./min)
3600
4000
Maks. omdrejningsmoment: EU-norm (Nm)
270
290
Omdr. ved maks. drejningsmoment (omdr./min)
175 0
2000 til 3000
Brændstof
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfilter (PF)
Ja
Ja

GEARKASSER

Manuel
(6 gear)
Manuel
(6 gear)

OLIEMÆNGDE (i liter)







Motor (med skift af oliefilter)
3,75
5,3











Motorer og gearkasser


.../S og .../1S
: Model udstyret med Stop & Start funktionen (AS&G).

Audio og Telematik
14

Systembeskeder

Betydning / handlinger

Update completed.
Restarting. Opdatering afsluttet.
Genstart.
Confirming the media Bekræftelse af mediet.
The played track has changed,
therefore display of the chapter list
has been halted. Det afspillede nummer er ændret,
så visningen af listen over afsnit er
stoppet.
The played track has changed,
therefore the screen has been
switched to the playback screen. Det afspillede nummer er
ændret, så skærmen skifter til
afspilningsskærm.
Passcode has been set. Adgangskoden er defineret.
Speak after the beep. Tal efter biplyden.
Speaking voice is too loud.
Please speak more quietly. Stemmen er for høj.
Tal roligt.
Speaking voice is too quiet.
Please speak more loudly. Stemmen er for lav.
Tal højere.
There is loud background noise.
Please try again in a quieter
environment. Der er høj baggrundsstøj.
Prøv igen i roligere omgivelser.
Systembeskeder

Betydning / handlinger

Speaking began too soon.
Please wait a moment after the
beep. Talen startede for tidligt.
Vent et øjeblik efter biplyden.
Cannot be confirmed.
Please speak again. Kan ikke bekræftes.
Tal igen.
Press the [MENU] key to complete
the touch switch check.
Tr yk på tasten [MENU] for at afslutte kontrollen
af den berøringsfølsomme skærm.
Press the [MENU] key to complete
flicker adjustment. Tryk på tasten [MENU] for at
afslutte indstillingen af flimmer.
Reset completed. Nulstilling afsluttet.
Check surroundings for safety. Kontroller omgivelserne af
sikkerhedsmæssige årsager.
Confirming connection with
external device.
Please wait. Bekræfter forbindelse til en
ekstern enhed.
Vent et øjeblik.
Passkey is fixed. Adgangskoden er fast.
The channel number is wrong. Forker t kanalnummer.
