2016 CITROEN C-ZERO InstruktionsbÖcker (in Swedish)

111
C-zero_sv_Chap08_info-pratiques_ed01-2014
1. Bromsljus / positionsljus (21 W / 15 W eller dioder).
2.
B

linkersljus (W Y21W - 21 W).
3.
B

ackljus (W21W - 21 W).
Bakljus
Lampor med gul färg, t.ex. sådana som
används i blinkersljusen, måste bytas
ut mot lampor med samma egenskaper
och färg.
Under vissa väder förhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarglasen fram och
bak. Den försvinner några minuter efter
det att ljuset har tänts.
Byte av integrerade sidoblinkers
(WY5W - 5
W)
F Tryck sidoblinkersljuset bakåt och lossa det.
F
V rid lamphållarn åt vänster och ta bort den.
F

T
a bort lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Så här kommer du åt lamporna
F Ta bort de båda skruvarna.
F L ossa lampinsatsen genom att dra den
mot
dig.
8
Praktisk information

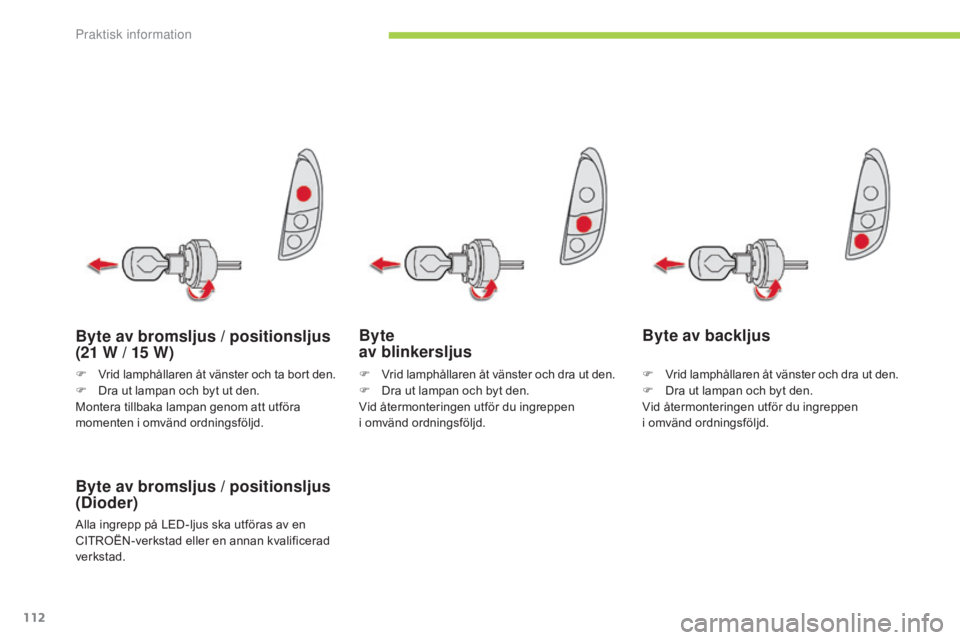

112
C-zero_sv_Chap08_info-pratiques_ed01-2014
Byte
av blinkersljus
Byte av bromsljus / positionsljus
(Dioder)
Alla ingrepp på LED-ljus ska utföras av en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Byte av backljus
Byte av bromsljus / positionsljus
(21

W / 15

W)
F Vrid lamphållaren åt vänster och ta bort den.
F
D ra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd. F
V rid lamphållaren åt vänster och dra ut den.
F D ra ut lampan och byt den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd. F
V rid lamphållaren åt vänster och dra ut den.
F D ra ut lampan och byt den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd.
Praktisk information

113
C-zero_sv_Chap08_info-pratiques_ed01-2014
Byte av dimljus (W21W - 21W)
F Ta bort kåpan.
F V rid lamphållaren åt vänster och ta bort den.
F

T
a bort lampan och byt den.
Montera tillbaka lampan genom att utföra
samma moment i omvänd ordningsföljd.
Byte av det höga bromsljuset
(W5W - 5W)
F Ta bort de två skruvarna.
F D ra ur lamphållaren.
F

T
a bort lampan och byt ut den.
Gör på samma sätt vid återmonteringen, men
i omvänd ordning.
Byte av nummerplåtsbelysning
(W5W - 5W)
F Tryck kåpan inåt.
F V rid lamphållaren och ta bort den.
F

T
a bort glödlampan och byt ut den.
Vid återmonteringen utför du dessa moment
i omvänd ordning.
8
Praktisk information

114
C-zero_sv_Chap08_info-pratiques_ed01-2014
Byte av säkring
Tången har placerats på baksidan av
locket på säkringsboxen i instrumentbrädan
(vänster sida).
Gör så här:
F
S
näpp loss locket och ta av det helt genom
att dra det mot dig.
F

T
a ut tången.
Ta fram verktygen
Innan du byter ut en säkring måste
du ta reda på orsaken till felet och
avhjälpa det.
F
K
ontrollera att tändningen står i läge
" LOCK ".
F

I
dentifiera den defekta säkringen genom
att titta på hur smälttråden ser ut.
Byta en säkring
Hel Tr a s i g
F

A

nvänd specialtången för att dra ut
säkringen ur dess hållare.
F

B

yt alltid ut en defekt säkring mot en
säkring med samma styrka.
F

K

ontrollera motsvarigheten av styrkan
mellan numret som står angivet på
säkringsboxen, på ovansidan och
i nedanstående tabeller. CITROËN frånsäger sig allt ansvar för
utgifter som föranletts av reparation
av bilen eller funktionsstörningar som
förorsakats av montering av extra
tillbehör som inte levererats och inte
rekommenderats av CITROËN och som
inte monterats enligt givna föreskrifter,
i synnerhet då den sammanlagda
förbrukningen av de anslutna extra
enheterna överskrider 10
milliampere.
Elsystemet i bilen har konstruerats
för att fungera med standard- eller
tillvalsutrustning.
Kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad innan
du monterar andra anordningar eller
elektriska tillbehör i din bil.
Praktisk information

115
C-zero_sv_Chap08_info-pratiques_ed01-2014
Säkringar
i instrumentbrädan
Säkringsboxarna har placerats i den nedre
delen av instrumentbrädan (på den vänstra
s i d a n).Säkring nr Ampere
Funktion
1 7, 5

A
Vänster positionsljus fram och bak.
2 15

A
Tillbehörsuttag.
3 -Används ej.
4 7, 5

A
Startmotor.
5 20 A
Ljudanläggning.
6 -Används ej.
7 7, 5 A
Utrustning i bilen, höger positionsljus fram och bak.
8 7, 5


AElmanövrerade sidospeglar.
9 7, 5


AÖvervakningsfunktion.
10 7, 5


ALuftkonditionering.
11 10


ADimljus bak.
12 15


ADörrlåsning.
13 10


ATakbelysning.
8
Praktisk information

116
C-zero_sv_Chap08_info-pratiques_ed01-2014
Säkring nr AmpereFunktion
14 15


ABakrutetorkare.
15 7, 5


AInstrumenttavla.
16 7, 5


AVärme.
17 20
ASätesvärmare.
18 10


ATillval.
19 7, 5


ADefroster, sidospeglar.
20 20
AVindrutetorkare.
21 7, 5


AKrockkuddar.
22 30
ADefroster, bakruta.
23 30
AVärme.
24 -Används ej.
25 10


ARadio.
26 15


AKupésäkring.
Så här kommer du åt säkringarna
Se avsnittet "Ta fram verktygen".
Praktisk information

117
C-zero_sv_Chap08_info-pratiques_ed01-2014
Säkring nr AmpereFunktion
1 -Används ej.
2 30
AIntern säkring.
3 40
AElmotor.
4 40
AKylarfläkt.
5 40
AElektriska fönsterhissar.
6 30
AVakuumpump.
7 15


AHuvudbatteriets styrbox.
8 15


ATredje bromsljuset.
9 15


ADimstrålkastare fram.
10 15


AVattenpump.
Säkringar under framhuven
Säkringsboxen under framhuven sitter under
värmesystemets vätskebehållare. Det är enbart
dessa säkringar som kan bytas.
Byte av säkringar i övriga boxar
(vakuumpump och tillbehörsbatteri)
måste göras på en CITROËN-verkstad
eller en annan kvalificerad verkstad.
8
Praktisk information

118
C-zero_sv_Chap08_info-pratiques_ed01-2014
Så här kommer du åt säkringarna
F Öppna huven (se kapitlet "Kontroller"),
F S näpp loss locket och ta av det helt genom
att dra det mot dig.
F

B
yt ut säkringen (se motsvarande avsnitt).
F

S
täng locket noggrant efter ingreppet, så
att säkringsboxens lock sluter tätt. Säkring nr Ampere
Funktion
11 10

A
Integrerad laddare.
12 10

A
Blinkersljus.
13 10

A
Signalhorn.
14 10

A
Varselljus.
15 15

A
Batterifläkt.
16 10

A
AC-kompressor.
17 20 A
Höger halvljus.
18 20
AVänster halvljus, strålkastarinställning.
19 10


AHöger helljus.
20 10


AVänster helljus.
Praktisk information
