2016 CITROEN C-ELYSÉE dojezd

1
3
Provozní kontrola


Kontrolka



Stav



Příčina



Akce/Doporučení



+
+

Systém pro
snižování emisí
SCR

(Diesel BlueHDi)


svítí trvale po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a hlášením. Byla zjištěna závada systému pro
snižování emisí SCR. Tato výstraha zmizí, jakmile se množství škodlivin ve
výfukových plynech vrátí na správnou úroveň.


bliká po zapnutí
zapalování, společně s
kontrolkami SERVICE a
systému autodiagnostiky
motoru, doprovázená
zvukovým signálem
a hlášením oznamujícím
vzdálenost, kterou je
ještě možno ujet.
Po potvrzení závady na systému pro
snižování emisí můžete ujet ještě
1 100 km, než se aktivuje zařízení
bránící nastartování motoru. Obraťte se co nejdříve
na ser vis sítě CITROËN nebo
na jiný odborný ser vis, abyste předešli odstavení
vozidla
.

bliká po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a hlášením. Po potvrzení závady na systému
pro snižování emisí jste překročili
povolený dojezd: zařízení proti
nastartování brání spuštění motoru. Abyste mohli nastartovat motor, je třeba se
bezpodmínečně
obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.

15
10
Kontroly


















Aditivum AdBlue ®
a systém SCR
pro naftové motory BlueHDi


Pro zajištění ochrany životního prostředí
a splnění požadavků nové normy Euro 6,
nikoliv na úkor výkonu či zvýšení spotřeby
paliva naftových motorů, se výrobce CITROËN
rozhodl vybavit svá vozidla zařízením, které
kombinuje systém SCR (selektivní katalytická
redukce) s filtrem pevných částic (FAP) pro
zpracování výfukových plynů.



Systém SCR


Za pomoci aditiva nazývaného AdBlue ®
, které
obsahuje močovinu, přeměňuje katalyzátor až
85 % oxydů dusíku (NOx) na dusík a vodu, což
jsou látky neškodné pro lidské zdraví a životní
prostředí.
Aditivum AdBlue
®
je ve specifické nádrži
umístěné pod podlahou zavazadlového
prostoru v zadní části vozidla. Její objem je
17 l i t rů: dojezdová vzdálenost je přibližně
20 000 km před spuštěním výstražného
systému, které Vás upozorní, jakmile zásoba
aditiva stačí na ujetí méně než 2 400 km.

Při každé pravidelné ser visní prohlídce
vozidla v ser visu sítě CITROËN nebo
v jiném odborném ser visu bude provedeno
naplnění nádrže aditivem AdBlue
®
, aby bylo
zabezpečeno řádné fungování systému SCR.

Pokud je odhadovaný proběh mezi dvěma
pravidelnými prohlídkami vyšší než 20 000 km,
doporučujeme Vám, abyste si v ser visu sítě
CITROËN nebo v jiném v odborném ser visu
nechali doplnit potřebné množství aditiva.
Pokud je nádrž s aditivem AdBlue
®

prázdná, zabrání legislativou
předepsané zařízení opětovnému
nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro 6: Vaše vozidlo začne znečišťovat
životní prostředí.
V případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit
servis sítě CITROËN nebo jiný odborný
servis: po ujetí 1 100 km se automaticky
aktivuje zařízení, které zabrání novému
nastartování motoru.

16
Kontroly

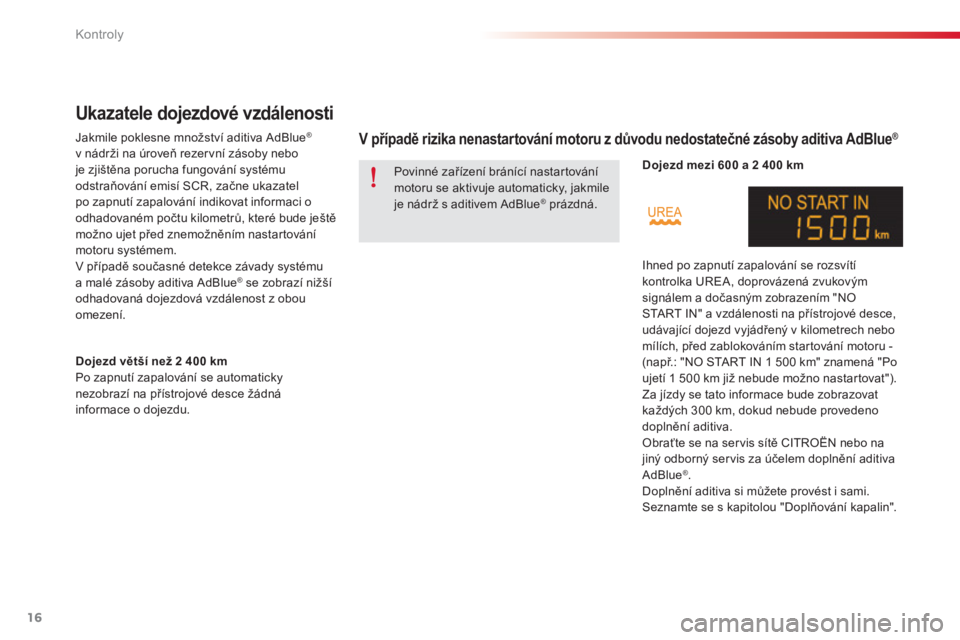

Ukazatele dojezdové vzdálenosti


Jakmile poklesne množství aditiva AdBlue ®

v nádrži na úroveň rezer vní zásoby nebo
je zjištěna porucha fungování systému
odstraňování emisí SCR, začne ukazatel
po zapnutí zapalování indikovat informaci o
odhadovaném počtu kilometrů, které bude ještě
možno ujet před znemožněním nastar tování
motoru systémem.
V případě současné detekce závady systému
a malé zásoby aditiva AdBlue
® se zobrazí nižší
odhadovaná dojezdová vzdálenost z obou
omezení.




V případě rizika nenastartování motoru z důvodu nedostatečné zásoby aditiva AdBlue ®





Dojezd větší než 2 400 km

Po zapnutí zapalování se automaticky
nezobrazí na přístrojové desce žádná
informace o dojezdu.



Dojezd mezi 600 a 2 400 km

Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a dočasným zobrazením "NO
START IN" a vzdálenosti na přístrojové desce,
udávající dojezd vyjádřený v kilometrech nebo
mílích, před zablokováním startování motoru -
(např.: "NO START IN 1 500 km" znamená "Po
ujetí 1 500 km již nebude možno nastartovat").
Za jízdy se tato informace bude zobrazovat
každých 300 km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis za účelem doplnění aditiva
AdBlue
® .
Doplnění aditiva si můžete provést i sami.
Seznamte se s kapitolou "Doplňování kapalin". Povinné zařízení bránící nastartování
motoru se aktivuje automaticky, jakmile
je nádrž s aditivem AdBlue
® prázdná.

17
10
Kontroly


Odstavení vozu způsobené úplným
vyčerpáním aditiva AdBlue ®


Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a dočasným
zobrazením "NO START IN" a 0 km nebo mil -
("NO START IN 0 km" znamená "Startování
zakázáno").
Nádrž s aditivem AdBlue
®
je prázdná:
předepsané zařízení brání nastartování motoru.

Dojezd mezi 0 a 600 km

Ihned po zapnutí zapalování se rozsvítí
kontrolka SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a dočasným
zobrazením "NO START IN" a vzdálenosti na
přístrojové desce, udávající dojezd vyjádřený
v kilometrech nebo mílích před zablokováním
startování motoru - (např. : "NO START IN
600 km" znamená "Po ujetí 600 km již nebude
možno nastartovat").
Za jízdy se tato informace bude zobrazovat
každých 30 sekund, dokud nebude provedeno
doplnění aditiva.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis za účelem doplnění aditiva
AdBlue
® .
Doplnění aditiva si můžete provést i sami.
Seznamte se s kapitolou "Doplňování kapalin".
V opačném případě již nebudete moci
nastartovat motor vozidla.
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na ser vis
sítě CITROËN nebo na jiný odborný
ser vis za účelem doplnění aditiva.
Pokud si doplnění provedete sami, je
nezbytné dolít do nádrže pro aditivum
minimálně 3,8 litru aditiva AdBlue
®
.
Seznamte se s kapitolou "Doplňování
kapalin".

18
Kontroly


Zakázané startování

Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky jsou
doprovázené zvukovým signálem a dočasným
zobrazením "NO START IN" a 0 km nebo mil
- ("NO START IN 0 km" znamená "Startování
zakázáno").
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.

Překročili jste limit povolený pro jízdu:
předepsané zařízení brání nastartování
motoru.


V případě zjištění závady na systému omezování emisí škodlivin SCR



V případě zjištění poruchy funkce

Rozsvítí se kontrolky UREA, SERVICE
a autodiagnostiky motoru, doprovázené
zvukovým signálem a zobrazením hlášení
"Závada antiemis. syst.".
Výstraha se spustí za jízdy, jakmile je porucha
funkce zjištěna popr vé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává.

Při jízdě na povolenou vzdálenost

(mezi 1 100 km a 0 km)

Pokud je závada systému SCR potvrzena
(po ujetí 50 km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky
jsou doprovázené zvukovým signálem a
dočasným zobrazením "NO START IN"
a číslicové hodnoty na přístrojové desce,
udávající dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích, do zablokování
startování motoru (např. : "NO START IN
600 km" znamená "Po ujetí 600 km již nebude
možno nastartovat"). Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému omezování emisí
škodlivin SCR. Co nejdříve nechte systém zkontrolovat v ser visu sítě CITROËN nebo v jiném odborném servisu.

Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR. Za jízdy se tato informace bude zobrazovat
každých 30 sekund, a to po dobu tr vání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
V opačném případě již nebudete moci
nastartovat motor vozidla.
