Runtom mittkonsolen1Kontrolldisplay  162Varningsblinker   2433Centrallås  334▷Klimatanläggning   105▷Klimatautomatik  1075Enhet för▷audio-CD/DVD  162▷navigations-DVD   1306Manövrering av▷Radio  156▷CD/DVD   1627Stolvärme   45Parkeringsavståndskontroll
PDC   101Stängning av nedfällbar hard‐
top   39Öppning av nedfällbar hard‐
top   39Avaktivering av den automatiska
start-/stoppfunktionen   558Parkeringsbroms  579Kontrollvred med knappar   1610Knappar för kördynamikkontroll   97Seite 14ÖverblickFörarplatsen14
Online Edition for Part no. 01 40 2 954 085 - II/15

▷Förnyad upplåsning och låsning kan inte
göras förrän efter ca två sekunder.▷Motorn kan endast startas med fjärrkon‐
trollen inne i bilen.
Jämförelse med den konventionella
fjärrkontrollen
De nämnda funktionerna kan skötas genom att
man trycker på knappen eller via Comfort Ac‐
cess.
Om det uppstår en kort paus när fönstren eller
den nedfällbara hardtopen öppnas eller stängs,
kontrollerar systemet om det finns en fjärr‐
kontroll i bilen. Upprepa vid behov öppningen
eller stängningen.
Upplåsning
Dra handtaget uppåt, pil 1. Motsvarar tryckning
på knappen
.
Om en fjärrkontroll identifieras i kupén efter
upplåsningen, låses det elektriska rattlåset, se
sid 53, upp.
Låsning
Tryck på ytan, pil 2.
Motsvarar tryckning på knappen .
Kontrollera att tändningen och alla strömför‐
brukare är frånkopplade innan bilen låses, så
att batteriet sparas.
Manövrering av fönster och sufflett Från och med radioläget kan fönstren och
hardtopen öppnas och stängas, om en fjärr‐
kontroll befinner sig inne i bilen.
Separat upplåsning av bagageluckan Tryck på övre halvan av BMW emblemet. Mot‐
svarar tryckning på knappen
.
Om en av misstag kvarglömd fjärrkontroll iden‐
tifieras i bagageutrymmet när bilen är låst,
öppnas bagageluckan åter. Varningsblinkern
blinkar och beroende på utrustning ljuder en
signalton.
Tillkoppling av radioläge När du trycker på start-/stoppknappen kopplas
radioläget till, se sid 54.
Trampa inte på bromsen eller kopplingen, ef‐
tersom motorn då startar.
Start av motorn
Motorn kan startas eller tändningen kopplas till
när en fjärrkontroll befinner sig i bilens kupé.
Den behöver inte stickas in i tändningslåset, se
sid 53.
Avstängning av motorn med
sportautomatlåda
När motorn stängs av, läggs automatiskt växel‐
lådsläge P i, såvida inte läge N är ilagt och fjärr‐
kontrollen sitter i tändningslåset.
Inkörning i tvättanläggning med
sportautomatlåda
Följ anvisningarna om biltvätt i kapitel , så att
bilen kan rulla t ex i en tvättanläggning, se
sid 249 .
Seite 35Öppning och stängningInstrument35
Online Edition for Part no. 01 40 2 954 085 - II/15

KörningFordonsutrustningI detta kapitel beskrivs alla serie-, lands- och
extrautrustningar, som erbjuds för modellse‐
rien. Därför beskrivs även utrustningar, som
eventuellt inte finns till bilen t ex på grund av
vald extrautrustning eller landsutförandet.
Detta gäller även säkerhetsrelevanta funktio‐
ner och system.
När respektive funktioner och system används
ska gällande nationella bestämmelser iakttas.
Tändningslås Stick in fjärrkontrollen i
tändningslåset
Stick in fjärrkontrollen helt i tändningslåset.
▷Radioläget kopplas till. Vissa strömförbru‐
kare är funktionsklara.▷Det hörs att det elektriska rattlåset, se
sid 49, låses upp.
Stick in fjärrkontrollen i tändningslåset
Innan bilen sätts i rörelse måste fjärrkon‐
trollen stickas in i tändningslåset, eftersom det
elektriska rattlåset annars inte låses upp och
bilen då inte kan styras.◀
Comfort Access
Med Comfort Access behöver fjärrkontrollen
stickas in i tändningslåset endast i undantags‐
fall, se sid 36.
Urtagning av fjärrkontrollen från tändningslåset
Dra inte ut fjärrkontrollen med våld från
tändningslåset
Dra inte ut fjärrkontrollen med våld från tänd‐
ningslåset, eftersom det då kan uppstå ska‐
dor.◀
Tryck först in fjärrkontrollen helt, så att den
lossnar.▷Tändningen kopplas från, om den fortfa‐
rande var tillkopplad.▷Det hörs att det elektriska rattlåset, se
sid 49, låses.
Automatisk sportväxellåda
När fjärrkontrollen tas ut från tändningslåset,
läggs växellådsläge P automatiskt i. Följ anvis‐
ningarna om biltvätt i kapitel , så att bilen kan
rulla t ex i en tvättanläggning, se sid 249.
Start-/stoppknapp
När du trycker på start-/stoppknappen kopplas
radioläget eller tändningen till och från.
Seite 53KörningInstrument53
Online Edition for Part no. 01 40 2 954 085 - II/15

Motorn startar om du med manuell växellåda
trampar på kopplingen eller med automatvä‐
xellåda på bromsen när du trycker på start-/
stoppknappen.
Radioläge
Vissa strömförbrukare är funktionsklara. I kom‐
biinstrumentet visas tiden och yttertemperatu‐ ren.
Radioläget kopplas automatiskt från:▷När fjärrkontrollen tas ut från tändningslå‐
set.▷Med Comfort Access när ytan ovanför
dörrlåset rörs vid, låsning, se sid 35.
Tändning till
Alla strömförbrukare är funktionsklara. I kom‐biinstrumentet visas väg-och trippmätaren.
Koppla från tändningen och onödiga strömför‐
brukare för att spara batteriet när motorn är av‐
stängd.
Radioläge och tändning från Alla kontrollampor, varningslampor och indi‐
keringar i kombiinstrumentet släcks.
Automatisk sportväxellådaI vissa situationer läggs växellådsläge P i auto‐
matiskt. Följ anvisningarna om biltvätt i kapitel ,
så att bilen kan rulla t ex i en tvättanläggning,
se sid 249.
Start av motorn Stängda utrymmen
Låt aldrig motorn gå i stängda utrymmen,
eftersom det kan vara livsfarligt att andas in av‐
gaserna. Avgaserna innehåller färg- och lukt‐
lös, men giftig koloxid.◀
Obevakad bil
Lämna aldrig bilen utan tillsyn med mo‐
torn igång.
Dra åt parkeringsbromsen och ställ växelvälja‐
ren i läge P innan du lämnar bilen med motorn
igång, så bilen inte börjar rulla.◀
Många starter med korta mellanrum
Undvik att starta motorn flera gånger i
följd med korta mellanrum eller upprepade
startförsök, vid vilka motorn inte startar. Bräns‐
let förbränns då inte eller förbränns inte till‐
räckligt, vilket kan medföra att katalysatorn
överhettas och skadas.◀
Varmkör inte motorn på tomgång, utan kör iväg
med måttligt vartal efter start.
Manuell växellåda
Fjärrkontrollen i tändningslåset eller med Com‐fort Access i bilen, se sid 34.
1.Trampa på bromsen.2.Trampa på kopplingen.3.Tryck på start-/stoppknappen.
Startmotorn arbetar då automatiskt under en
viss tid och stängs automatiskt av när motorn
har startat.
Automatisk sportväxellådaFjärrkontroll i tändningslåset eller med Com‐
fort Access i bilen, se sid 34.
1.Trampa på bromsen.2.Tryck på start-/stoppknappen.
Startmotorn arbetar då automatiskt under en
viss tid och stängs automatiskt av när motorn
har startat.
Seite 54InstrumentKörning54
Online Edition for Part no. 01 40 2 954 085 - II/15

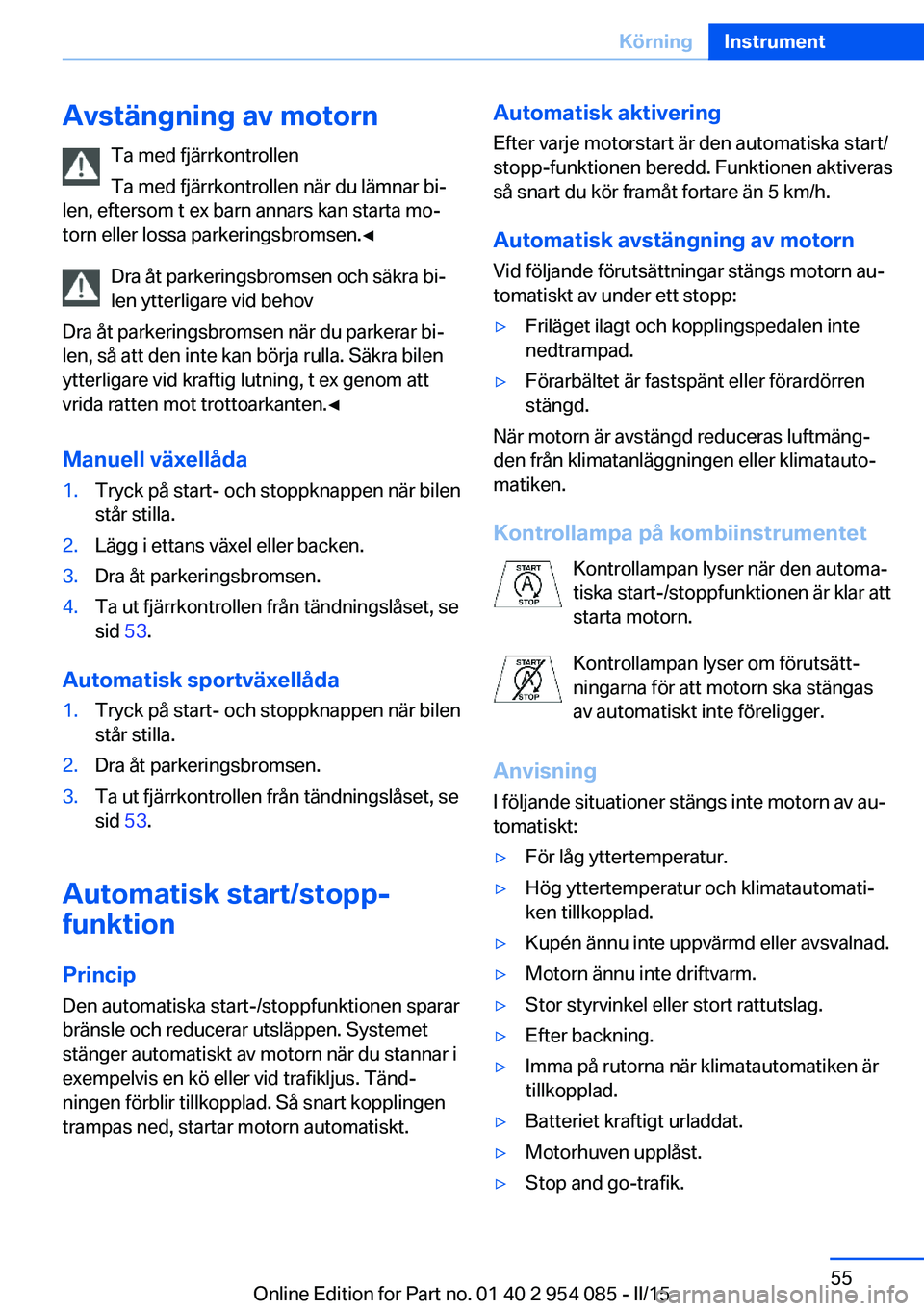

Avstängning av motornTa med fjärrkontrollen
Ta med fjärrkontrollen när du lämnar bi‐
len, eftersom t ex barn annars kan starta mo‐
torn eller lossa parkeringsbromsen.◀
Dra åt parkeringsbromsen och säkra bi‐
len ytterligare vid behov
Dra åt parkeringsbromsen när du parkerar bi‐
len, så att den inte kan börja rulla. Säkra bilen
ytterligare vid kraftig lutning, t ex genom att
vrida ratten mot trottoarkanten.◀
Manuell växellåda1.Tryck på start- och stoppknappen när bilen
står stilla.2.Lägg i ettans växel eller backen.3.Dra åt parkeringsbromsen.4.Ta ut fjärrkontrollen från tändningslåset, se
sid 53.
Automatisk sportväxellåda
1.Tryck på start- och stoppknappen när bilen
står stilla.2.Dra åt parkeringsbromsen.3.Ta ut fjärrkontrollen från tändningslåset, se
sid 53.
Automatisk start/stopp-
funktion
Princip
Den automatiska start-/stoppfunktionen sparar
bränsle och reducerar utsläppen. Systemet
stänger automatiskt av motorn när du stannar i
exempelvis en kö eller vid trafikljus. Tänd‐
ningen förblir tillkopplad. Så snart kopplingen
trampas ned, startar motorn automatiskt.
Automatisk aktivering
Efter varje motorstart är den automatiska start/
stopp-funktionen beredd. Funktionen aktiveras
så snart du kör framåt fortare än 5 km/h.
Automatisk avstängning av motorn Vid följande förutsättningar stängs motorn au‐
tomatiskt av under ett stopp:▷Friläget ilagt och kopplingspedalen inte
nedtrampad.▷Förarbältet är fastspänt eller förardörren
stängd.
När motorn är avstängd reduceras luftmäng‐
den från klimatanläggningen eller klimatauto‐
matiken.
Kontrollampa på kombiinstrumentet Kontrollampan lyser när den automa‐
tiska start-/stoppfunktionen är klar att
starta motorn.
Kontrollampan lyser om förutsätt‐
ningarna för att motorn ska stängas
av automatiskt inte föreligger.
Anvisning
I följande situationer stängs inte motorn av au‐
tomatiskt:
▷För låg yttertemperatur.▷Hög yttertemperatur och klimatautomati‐
ken tillkopplad.▷Kupén ännu inte uppvärmd eller avsvalnad.▷Motorn ännu inte driftvarm.▷Stor styrvinkel eller stort rattutslag.▷Efter backning.▷Imma på rutorna när klimatautomatiken är
tillkopplad.▷Batteriet kraftigt urladdat.▷Motorhuven upplåst.▷Stop and go-trafik.Seite 55KörningInstrument55
Online Edition for Part no. 01 40 2 954 085 - II/15

Kontrollampan lyser.
Parkera bilen under automatisk
avstängning av motorn
Vid automatisk avstängning av motorn kan bi‐
len parkeras säkert, om man t ex vill stiga ur.1.Tryck på start-/stoppknappen. Tändningen
kopplas från. Den automatiska start/stopp-
funktionen är avaktiverad.2.Dra åt parkeringsbromsen.
Starta motorn som vanligt med start-/stoppk‐
nappen.
Automatisk motorstart
Vid igångkörning startar motorn automatiskt,
så snart du trampar på kopplingspedalen.
Accelerera som vanligt när motorn har startat.
Säkerhetsfunktion
Vid ett av följande villkor startar motorn inte av
sig själv efter att den stängts av automatiskt:
▷Förarbältet avtaget eller förardörren öppen.▷Motorhuven upplåst.
Kontrollampan tänds. På kontroll‐
displayen visas ett meddelande.
Motorn kan endast startas med
start-/stopp-knappen.
Anvisning Även om bilen inte ska köras igång, startar den
avstängda motorn automatiskt i följande situa‐
tioner:
▷Om kupén värms upp mycket när kylfunk‐
tionen är tillkopplad.▷Vid styrning.▷Rullande bil.▷Imma på rutorna när klimatautomatiken är
tillkopplad.▷Batteriet kraftigt urladdat.▷Om kupén svalnar mycket när värmen är
tillkopplad.▷Lågt bromsvakuum, t ex på grund av att
bromspedalen trampats ned flera gånger i
följd.
Manuell avaktivering/aktivering av
systemet
Tryck på knappen.
▷LED på knappen lyser: Den automatiska
start/stoppfunktionen är avaktiverad.
Motorn startas om den har stängts av auto‐
matiskt.
Motorn kan endast stängas av eller startas
med start-/stoppknappen.▷LED slocknar: Den automatiska start/
stoppfunktionen är aktiverad.
Automatisk avaktivering
I vissa situationer avaktiveras start-/stoppfunk‐
tionen automatisk av säkerhetsskäl, t ex om bi‐
len identifierar att föraren har stigit ur.
Funktionsfel Den automatiska start-/stopp-funk‐
tionen stänger inte längre av motorn
automatiskt. Kontrollampan tänds. På
kontrolldisplayen visas ett meddelande.Bilen
kan köras vidare. Låt kontrollera systemet.
Seite 56InstrumentKörning56
Online Edition for Part no. 01 40 2 954 085 - II/15

Parkeringsbroms
Princip Din bil är utrustad med en elektromekanisk
parkeringsbroms, som dras åt och lossas med
en kontakt.
Parkeringsbromsen ska användas för att för‐
hindra att bilen börjar rulla.
När bilen står stilla verkar parkeringsbromsen
på bakhjulen via en elektromekanisk koppling.
När bilen rullar eller körs verkar parkerings‐
bromsen på fram- och bakhjulens skivbromsar
via bromshydrauliken.
Låsning
Dra upp kontakten. Parkeringsbromsen dras
åt.
Kontrollampan på kombiinstrumentet
och LED-lampan på kontakten lyser
rött. Parkeringsbromsen är åtdragen.
Fjärrkontrollen får inte sitta i tändningslåset när
parkeringsbromsen dras åt.
Under körning
Om parkeringsbromsen av någon anledning
måste användas under körningen, ska kontak‐
ten hållas uppdragen länge. Bilen bromsar
kraftigt, så länge knappen dras upp.
Kontrollampan på kombiinstrumentet
lyser röd, en ljudsignal hörs och
bromsljusen lyser.
När du bromsar ned bilen nästan till stillas‐
tående, ca 3 km/h, förblir parkeringsbromsen
åtdragen.
Lossning Ta med fjärrkontrollen
Ta med fjärrkontrollen när du lämnar bi‐
len, eftersom t ex barn annars kan starta mo‐
torn eller lossa parkeringsbromsen.◀
Parkeringsbromsen kan endast lossas om
tändningen är tillkopplad eller motorn igång.
Manuell växellåda
Tryck ned parkeringsbromsens kontakt.
Trampa samtidigt på broms- eller kopplings‐ pedalen.
Sportautomatlåda
Tryck ned parkeringsbromsens kontakt med
bromsen nedtrampad eller växelväljarläge P
ilagt.
Kontrollampor När parkeringsbromsen lossas slocknar
kontrollampan på kombiinstrumentet.
Funktionsfel
Vid bortfall av eller fel på parkeringsbromsen
ska bilen säkras t ex med en stoppkil när du
lämnar den, så att den inte kan börja rulla.
Seite 57KörningInstrument57
Online Edition for Part no. 01 40 2 954 085 - II/15

Instrumentbelysning
För att kunna ställa in belysningsstyrkan måste
parkerings- eller halvljuset vara tänt.1.Tryck knappen 1 i blinkerspaken uppåt el‐
ler nedåt flera gånger tills motsvarande
symbol samt ljusstyrkan och "SET" visas
på displayen.2.Tryck på knappen 2.3.Tryck knappen 1 uppåt eller nedåt för att
ställa in önskad ljusstyrka.4.Tryck på knappen 2.
Yttertemperaturen och tiden visas åter.
Innerbelysning
Innerbelysningen, fotutrymmesbelysningen,
instigsbelysningen, bagageutrymmesbelys‐
ningen och omgivningsbelysningen styrs auto‐
matiskt.
Omgivningsbelysningen består av LED-lampor
i dörrhandtagen, som lyser upp området fram‐
för dörrarna.
För att spara batteriet släcks alla lampor i ku‐
pén ca åtta minuter efter att tändningen kop‐
plats från, start-/stoppknapp, se sid 53.
Manuell tändning och släckning av
innerbelysningen
Innerbelysning
Tänd och släck lamporna genom att trycka på
knappen.
Om innerbelysningen, fotutrymmesbelys‐
ningen, instigsbelysningen och omgivningsbe‐
lysningen förblir släckta, ska knappen för in‐
nerbelysningen fram hållas intryckt i ca tre
sekunder.
Läslampor
Läslamporna sitter bredvid innerbelysningen.
Tänd och släck lamporna genom att trycka på
knappen.
Seite 86InstrumentLjus86
Online Edition for Part no. 01 40 2 954 085 - II/15
