2016 BMW X6 ESP

lungat şi pulverizaţi de la o distanţă de min.
30 cm.
Activare/dezactivare
Pornire automată PDC se conectează automat în următoarele si‐
tuaţii automat:▷Dacă motorul este în funcţiune şi selectorul
de viteze este cuplat poziţia R.
În plus se conectează camera video pentru
mers înapoi.▷În cazul dotării cu PDC faţă: dacă sunt
identificate obstacole în spatele sau în faţa
autovehiculului de către PDC şi viteza este
mai mică de cca. 4 km/h.
Cuplarea automată poate fi deconectată în ca‐
zul obstacolelor detectate:
1."Settings"2."Parking"3.Selectaţi opţiunea dorită.
Reglajul este memorat pentru profilul utili‐
zat momentan.
Decuplare automată la deplasarea în faţă
Sistemul se decuplează la depăşirea unei anu‐
mite distanţe parcurse sau a unei anumite vi‐
teze.
Reactivaţi sistemul, atunci când este necesar.
Cu PDC faţă: activare/dezactivare manuală
Apăsaţi butonul.
▷Pornit: LED-ul se aprinde.▷Oprit: LED-ul se stinge.
Când se cuplează în marşarier prin apăsarea
tastei, se afişează imaginea camerei video pen‐
tru mers înapoi.
Afişaj
Semnale acustice Apropierea de un obiect este semnalizată în
mod corespunzător prin semnale acustice
emise la anumite intervale de timp. Dacă,
de ex. la recunoaşterea unui obiect în spatele
vehiculului, pe partea stângă, se aude un sem‐
nal acustic în difuzorul stânga spate.
Intervalele scad cu cât vă apropiaţi mai mult de
un obiect.
Dacă distanţa faţă de un obiect recunoscut scade sub aprox. 25 cm, este declanşat un
semnal permanent.
Cu PDC faţă: dacă obiectele se află fie în faţa
sau în spatele autovehiculului, se aude un
semnal acustic continuu alternant.
Dacă la transmisia Steptronic selectorul de vi‐
teze se cuplează în poziţia P, semnalul acustic
se opreşte.
Volum Volumul semnalului acustic PDC poate fi reglat
în comparaţie cu volumul sonor pentru diver‐
tisment.1."Multimedia", "Radio" sau "Settings"2."Sound"3."Volume settings"4."PDC"5.Rotiţi controlerul, până la atingerea reglaju‐
lui dorit.6.Apăsaţi pe controler.
Reglajul este memorat pentru profilul utilizat
momentan.
Avertizare optică
Apropierea de un obiect poate fi vizualizată pe
afişajul de control. Tot aici sunt reprezentate
obiecte aflate la distanţă mai mare, înainte de
emiterea semnalului acustic.
Un afişaj este reprezentat imediat după activa‐
rea PDC.
Seite 169Confort la conducereComenzi169
Online Edition for Part no. 01 40 2 966 037 - X/15

Zona de funcţionare a senzorilor este repre‐
zentată în culorile: verde, galben şi roşu.
Dacă se afişează imaginea camerei video pen‐
tru marşarier, se poate comuta pe PDC:
"Rear view camera"
Limitele sistemului
Observaţie AVERTIZARE
Din cauza limitărilor sale, sistemul poate
reacţiona fals sau poate fi lipsit de reacţie.
Există pericol de accidentare sau risc de daune
materiale. Respectaţi indicaţiile privind li‐
mitările sistemului şi eventual interveniţi în
mod activ.◀
Cu remorcă sau cu priza pentru
remorcă ocupată
Senzorii din spate nu pot efectua măsurători
corecte. Prin urmare aceştia se deconectează.
Se afişează un mesaj Check Control.
Limitele măsurării cu ultrasuneteRecunoaşterea obiectelor se poate lovi de limi‐
tele fizice ale sistemului cu ultrasunete, cum ar
fi de ex. următoarele situaţii particulare:
▷La copii mici şi la animale.▷La persoane cu o anumită îmbrăcăminte,
de exemplu palton.▷La perturbarea externă a dispozitivului cu
ultrasunete, de exemplu de către autovehi‐
culele care depăşesc sau maşini zgomo‐
toase.▷În cazul senzorilor murdari, acoperiţi cu
gheaţă, deterioraţi sau dereglaţi.▷La anumite condiţii meteorologice, de
exemplu umiditate crescută a aerului,
ploaie, ninsoare, căldură extremă sau vânt
puternic.▷La suporturi şi cuplaje de remorcă ale altor
autovehicule.▷La obiecte subţiri şi în formă de pană.▷La obiecte aflate în mişcare.▷În cazul obiectelor înalte, ieşite în afară,
de ex. proeminenţe din perete sau
încărcături.▷La obiecte cu colţuri şi muchii ascuţite.▷La obiecte cu suprafeţe sau structuri fine,
de ex. garduri.▷La obiecte cu suprafeţe poroase.▷În cazul încărcăturilor care depăşesc peri‐
metrul vehiculului.
Obiectele recunoscute şi deja afişate, de ex.
bordurile, pot intra în unghiul mort al senzorilor
înaintea emiterii semnalului acustic.
Mesaje eronate PDC poate emite o avertizare în următoarele
condiţii, chiar dacă nu se află nici un obstacol
în zona de recunoaştere:
▷În condiţii de ploi abundente.▷La murdărirea intensă sau acoperirea cu
gheaţă a senzorilor.▷La acoperirea senzorilor cu zăpadă.▷La carosabil accidentat.▷La denivelări de teren, de ex. fluctuaţii de
viteză.▷În clădiri mari, dreptunghiulare, cu pereţi
netezi, de ex. în garaje subterane.▷În spălătorii şi spălătorii automate.▷Din cauza nivelului ridicat de gaze de eşa‐
pament.▷Dacă capacul cârligului de remorcare nu
este aşezat corect.▷Din cauza altor surse de ultrasunete, de ex.
maşini de măturat stradal, curăţătoare cu
aburi sau tuburi de neon.
Pentru a reduce avertismentele false, decuplaţi
activare automată a PDC la reunoaşterea ob‐
stacolelor, de ex. în tunelurile de spălare auto‐
mate, vezi pagina 169.
Seite 170ComenziConfort la conducere170
Online Edition for Part no. 01 40 2 966 037 - X/15

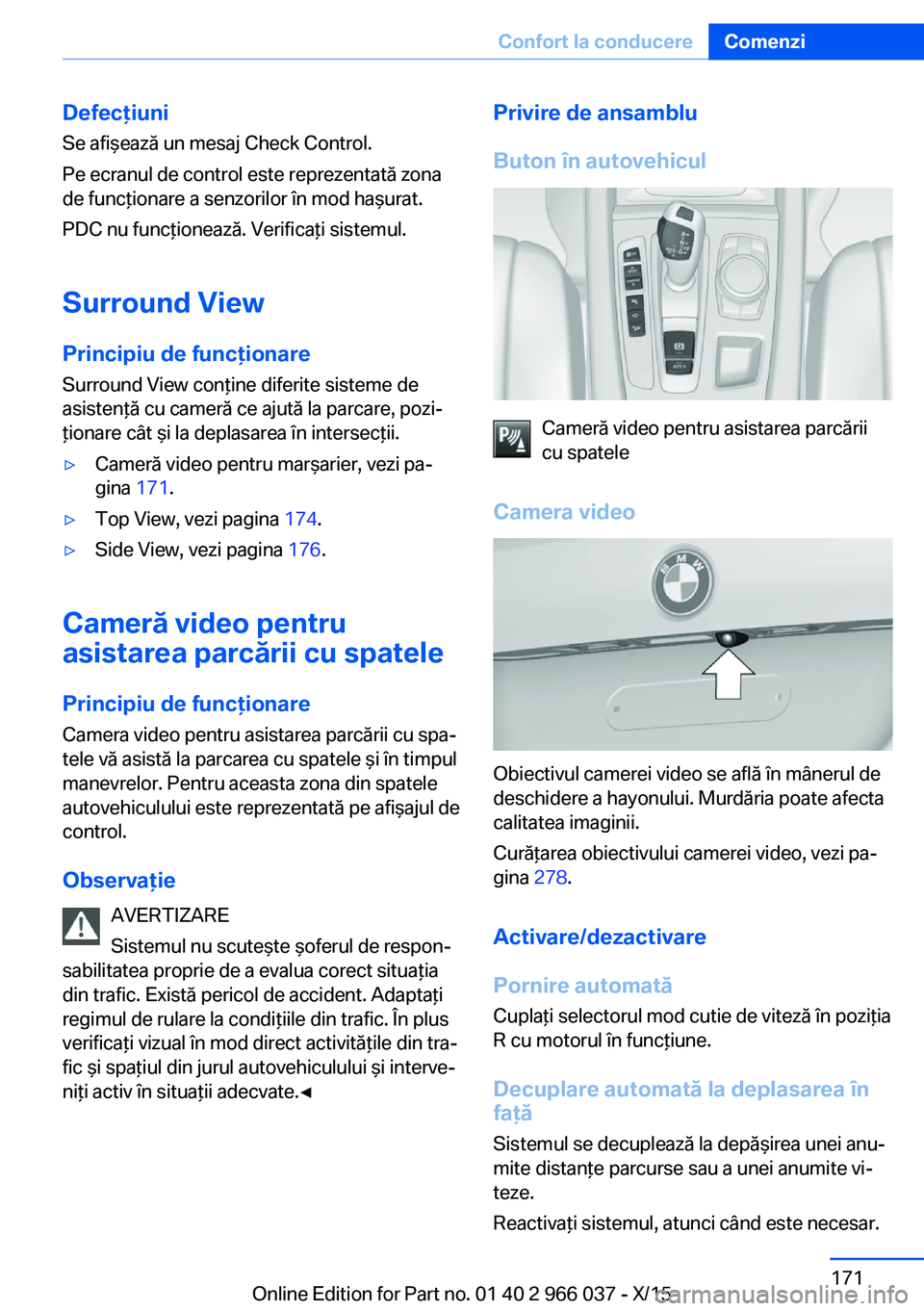

Defecţiuni
Se afişează un mesaj Check Control.
Pe ecranul de control este reprezentată zona
de funcţionare a senzorilor în mod haşurat.
PDC nu funcţionează. Verificaţi sistemul.
Surround View
Principiu de funcţionare
Surround View conţine diferite sisteme de
asistenţă cu cameră ce ajută la parcare, pozi‐
ţionare cât şi la deplasarea în intersecţii.▷Cameră video pentru marşarier, vezi pa‐
gina 171.▷Top View, vezi pagina 174.▷Side View, vezi pagina 176.
Cameră video pentru
asistarea parcării cu spatele
Principiu de funcţionare Camera video pentru asistarea parcării cu spa‐
tele vă asistă la parcarea cu spatele şi în timpul
manevrelor. Pentru aceasta zona din spatele
autovehiculului este reprezentată pe afişajul de
control.
Observaţie AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀
Privire de ansamblu
Buton în autovehicul
Cameră video pentru asistarea parcării
cu spatele
Camera video
Obiectivul camerei video se află în mânerul de
deschidere a hayonului. Murdăria poate afecta
calitatea imaginii.
Curăţarea obiectivului camerei video, vezi pa‐
gina 278.
Activare/dezactivare Pornire automată Cuplaţi selectorul mod cutie de viteză în poziţia
R cu motorul în funcţiune.
Decuplare automată la deplasarea în
faţă
Sistemul se decuplează la depăşirea unei anu‐
mite distanţe parcurse sau a unei anumite vi‐
teze.
Reactivaţi sistemul, atunci când este necesar.
Seite 171Confort la conducereComenzi171
Online Edition for Part no. 01 40 2 966 037 - X/15

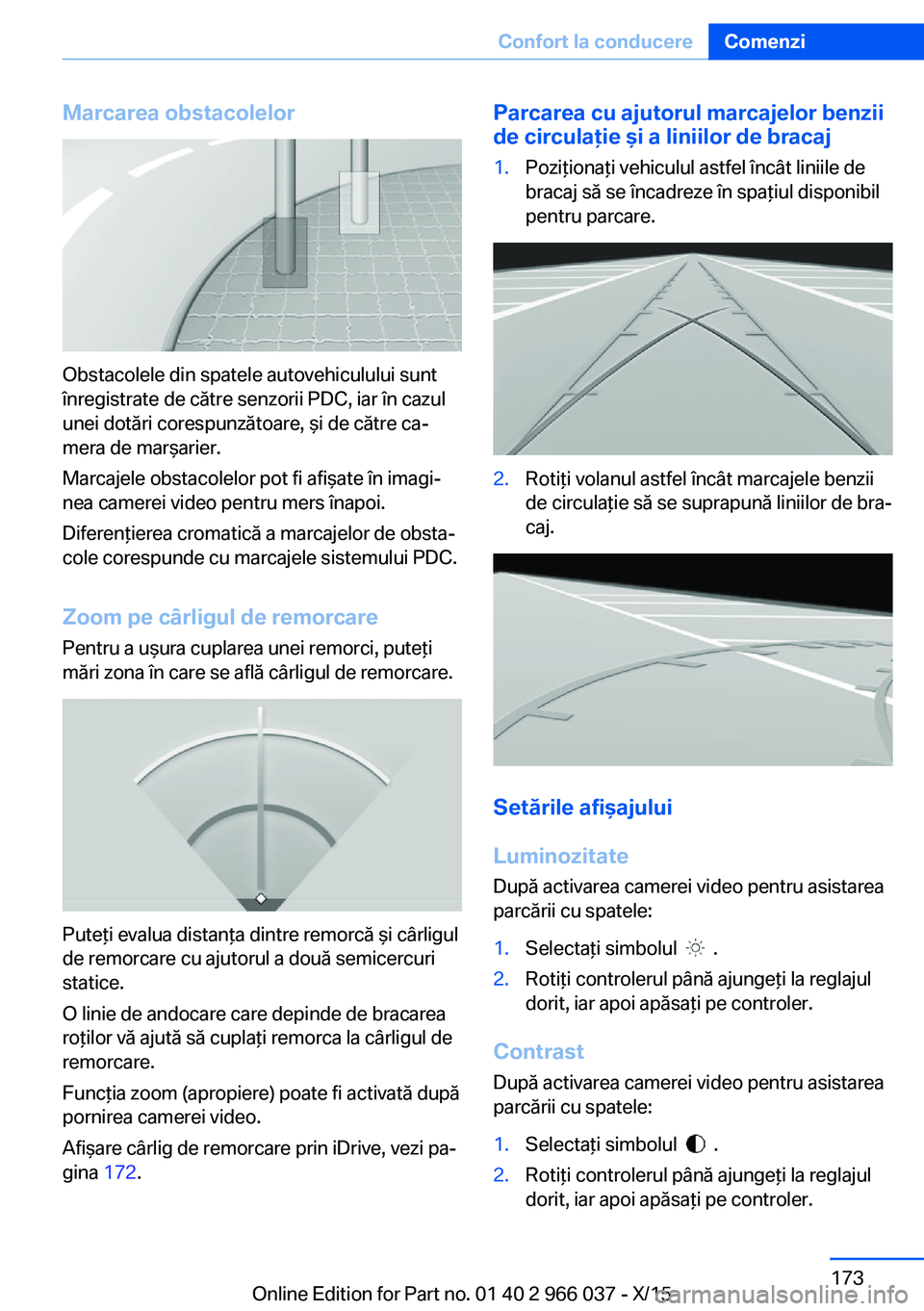

Marcarea obstacolelor
Obstacolele din spatele autovehiculului sunt
înregistrate de către senzorii PDC, iar în cazul
unei dotări corespunzătoare, şi de către ca‐
mera de marşarier.
Marcajele obstacolelor pot fi afişate în imagi‐
nea camerei video pentru mers înapoi.
Diferenţierea cromatică a marcajelor de obsta‐
cole corespunde cu marcajele sistemului PDC.
Zoom pe cârligul de remorcare
Pentru a uşura cuplarea unei remorci, puteţi
mări zona în care se află cârligul de remorcare.
Puteţi evalua distanţa dintre remorcă şi cârligul
de remorcare cu ajutorul a două semicercuri
statice.
O linie de andocare care depinde de bracarea
roţilor vă ajută să cuplaţi remorca la cârligul de
remorcare.
Funcţia zoom (apropiere) poate fi activată după
pornirea camerei video.
Afişare cârlig de remorcare prin iDrive, vezi pa‐
gina 172.
Parcarea cu ajutorul marcajelor benzii
de circulaţie şi a liniilor de bracaj1.Poziţionaţi vehiculul astfel încât liniile de
bracaj să se încadreze în spaţiul disponibil
pentru parcare.2.Rotiţi volanul astfel încât marcajele benzii
de circulaţie să se suprapună liniilor de bra‐
caj.
Setările afişajului
Luminozitate
După activarea camerei video pentru asistarea
parcării cu spatele:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
După activarea camerei video pentru asistarea
parcării cu spatele:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.Seite 173Confort la conducereComenzi173
Online Edition for Part no. 01 40 2 966 037 - X/15

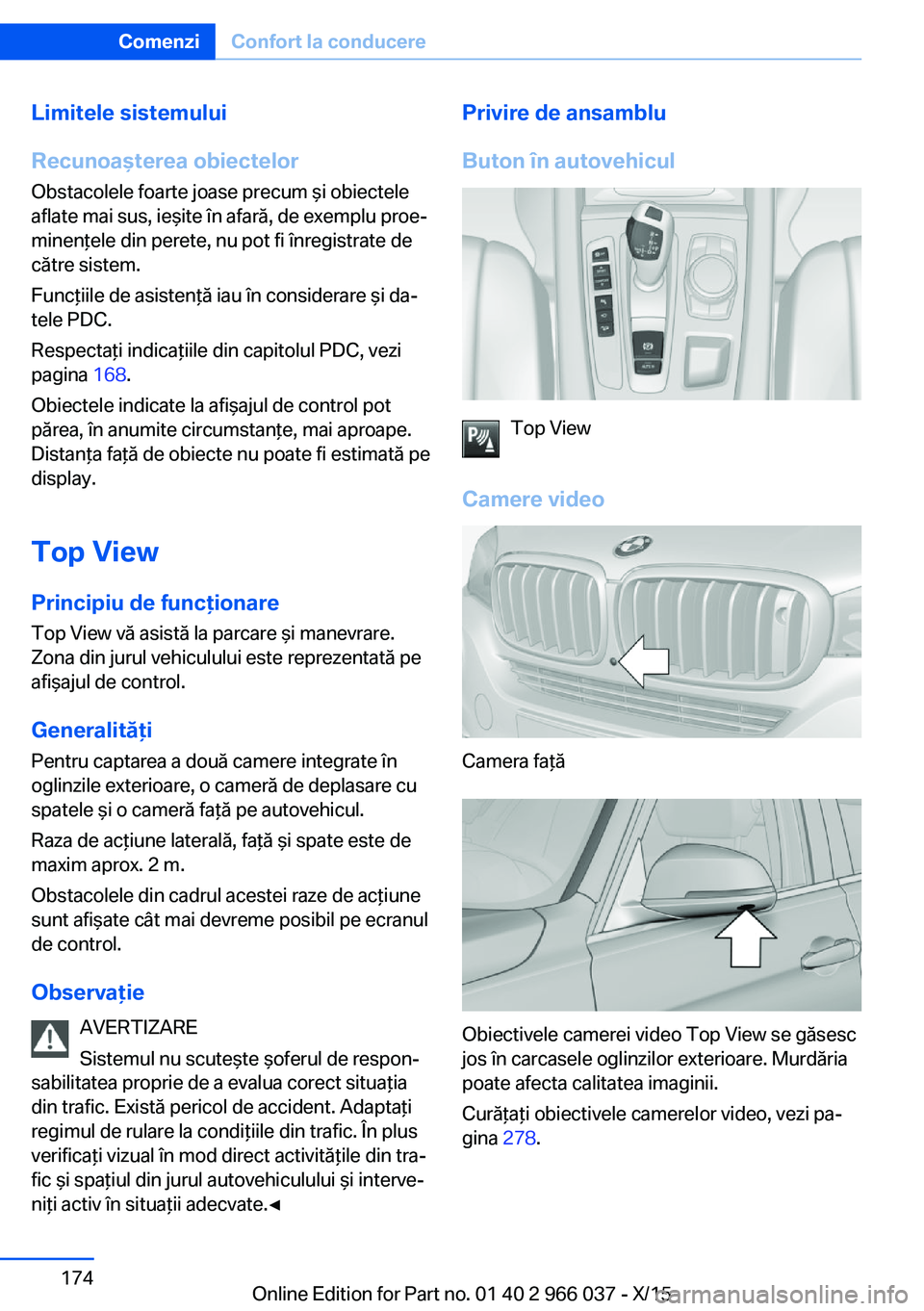

Limitele sistemului
Recunoaşterea obiectelor
Obstacolele foarte joase precum şi obiectele
aflate mai sus, ieşite în afară, de exemplu proe‐
minenţele din perete, nu pot fi înregistrate de
către sistem.
Funcţiile de asistenţă iau în considerare şi da‐
tele PDC.
Respectaţi indicaţiile din capitolul PDC, vezi
pagina 168.
Obiectele indicate la afişajul de control pot
părea, în anumite circumstanţe, mai aproape.
Distanţa faţă de obiecte nu poate fi estimată pe
display.
Top View
Principiu de funcţionare
Top View vă asistă la parcare şi manevrare.
Zona din jurul vehiculului este reprezentată pe
afişajul de control.
Generalităţi
Pentru captarea a două camere integrate în
oglinzile exterioare, o cameră de deplasare cu
spatele şi o cameră faţă pe autovehicul.
Raza de acţiune laterală, faţă şi spate este de
maxim aprox. 2 m.
Obstacolele din cadrul acestei raze de acţiune
sunt afişate cât mai devreme posibil pe ecranul
de control.
Observaţie AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀Privire de ansamblu
Buton în autovehicul
Top View
Camere video
Camera faţă
Obiectivele camerei video Top View se găsesc
jos în carcasele oglinzilor exterioare. Murdăria
poate afecta calitatea imaginii.
Curăţaţi obiectivele camerelor video, vezi pa‐
gina 278.
Seite 174ComenziConfort la conducere174
Online Edition for Part no. 01 40 2 966 037 - X/15

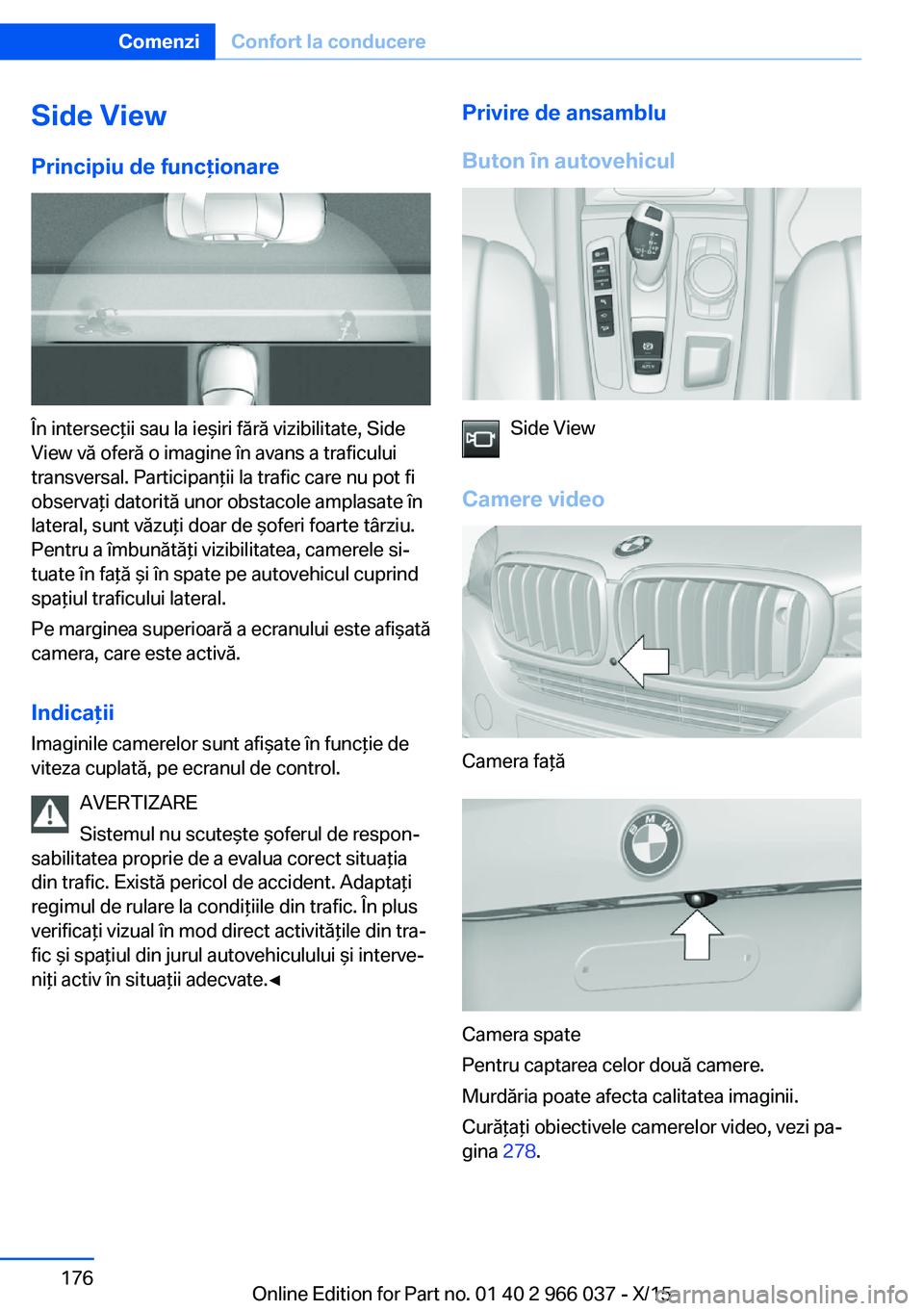

Side ViewPrincipiu de funcţionare
În intersecţii sau la ieşiri fără vizibilitate, Side
View vă oferă o imagine în avans a traficului
transversal. Participanţii la trafic care nu pot fi
observaţi datorită unor obstacole amplasate în
lateral, sunt văzuţi doar de şoferi foarte târziu.
Pentru a îmbunătăţi vizibilitatea, camerele si‐
tuate în faţă şi în spate pe autovehicul cuprind
spaţiul traficului lateral.
Pe marginea superioară a ecranului este afişată
camera, care este activă.
Indicaţii Imaginile camerelor sunt afişate în funcţie de
viteza cuplată, pe ecranul de control.
AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀
Privire de ansamblu
Buton în autovehicul
Side View
Camere video
Camera faţă
Camera spate
Pentru captarea celor două camere.
Murdăria poate afecta calitatea imaginii.
Curăţaţi obiectivele camerelor video, vezi pa‐
gina 278.
Seite 176ComenziConfort la conducere176
Online Edition for Part no. 01 40 2 966 037 - X/15

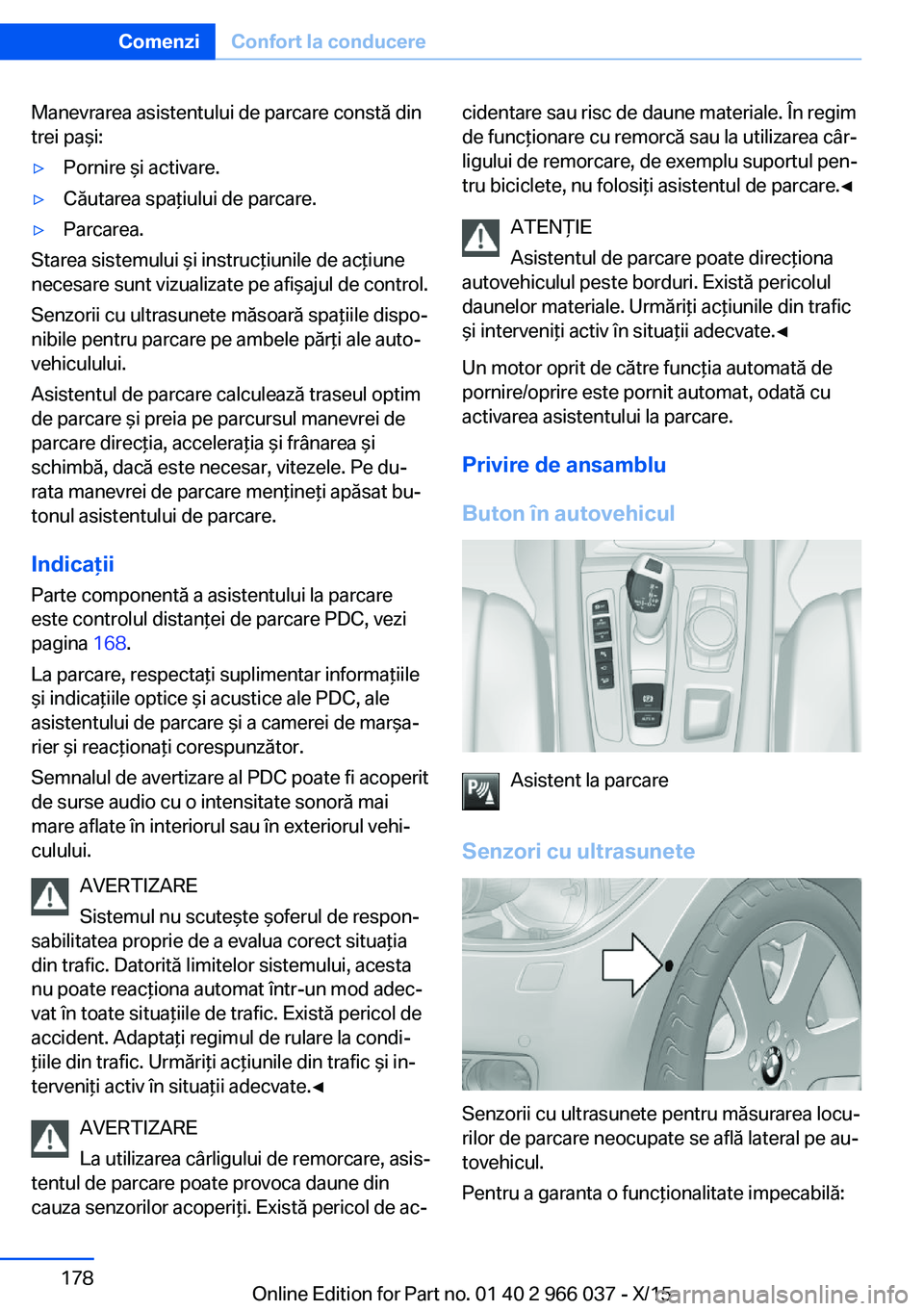

Manevrarea asistentului de parcare constă din
trei paşi:▷Pornire şi activare.▷Căutarea spaţiului de parcare.▷Parcarea.
Starea sistemului şi instrucţiunile de acţiune
necesare sunt vizualizate pe afişajul de control.
Senzorii cu ultrasunete măsoară spaţiile dispo‐
nibile pentru parcare pe ambele părţi ale auto‐
vehiculului.
Asistentul de parcare calculează traseul optim
de parcare şi preia pe parcursul manevrei de
parcare direcţia, acceleraţia şi frânarea şi
schimbă, dacă este necesar, vitezele. Pe du‐
rata manevrei de parcare menţineţi apăsat bu‐
tonul asistentului de parcare.
Indicaţii
Parte componentă a asistentului la parcare
este controlul distanţei de parcare PDC, vezi
pagina 168.
La parcare, respectaţi suplimentar informaţiile
şi indicaţiile optice şi acustice ale PDC, ale asistentului de parcare şi a camerei de marşa‐
rier şi reacţionaţi corespunzător.
Semnalul de avertizare al PDC poate fi acoperit
de surse audio cu o intensitate sonoră mai
mare aflate în interiorul sau în exteriorul vehi‐
culului.
AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Datorită limitelor sistemului, acesta
nu poate reacţiona automat într-un mod adec‐
vat în toate situaţiile de trafic. Există pericol de
accident. Adaptaţi regimul de rulare la condi‐
ţiile din trafic. Urmăriţi acţiunile din trafic şi in‐ terveniţi activ în situaţii adecvate.◀
AVERTIZARE
La utilizarea cârligului de remorcare, asis‐
tentul de parcare poate provoca daune din
cauza senzorilor acoperiţi. Există pericol de ac‐
cidentare sau risc de daune materiale. În regim
de funcţionare cu remorcă sau la utilizarea câr‐
ligului de remorcare, de exemplu suportul pen‐
tru biciclete, nu folosiţi asistentul de parcare.◀
ATENŢIE
Asistentul de parcare poate direcţiona
autovehiculul peste borduri. Există pericolul
daunelor materiale. Urmăriţi acţiunile din trafic
şi interveniţi activ în situaţii adecvate.◀
Un motor oprit de către funcţia automată de
pornire/oprire este pornit automat, odată cu
activarea asistentului la parcare.
Privire de ansamblu
Buton în autovehicul
Asistent la parcare
Senzori cu ultrasunete
Senzorii cu ultrasunete pentru măsurarea locu‐
rilor de parcare neocupate se află lateral pe au‐
tovehicul.
Pentru a garanta o funcţionalitate impecabilă:
Seite 178ComenziConfort la conducere178
Online Edition for Part no. 01 40 2 966 037 - X/15

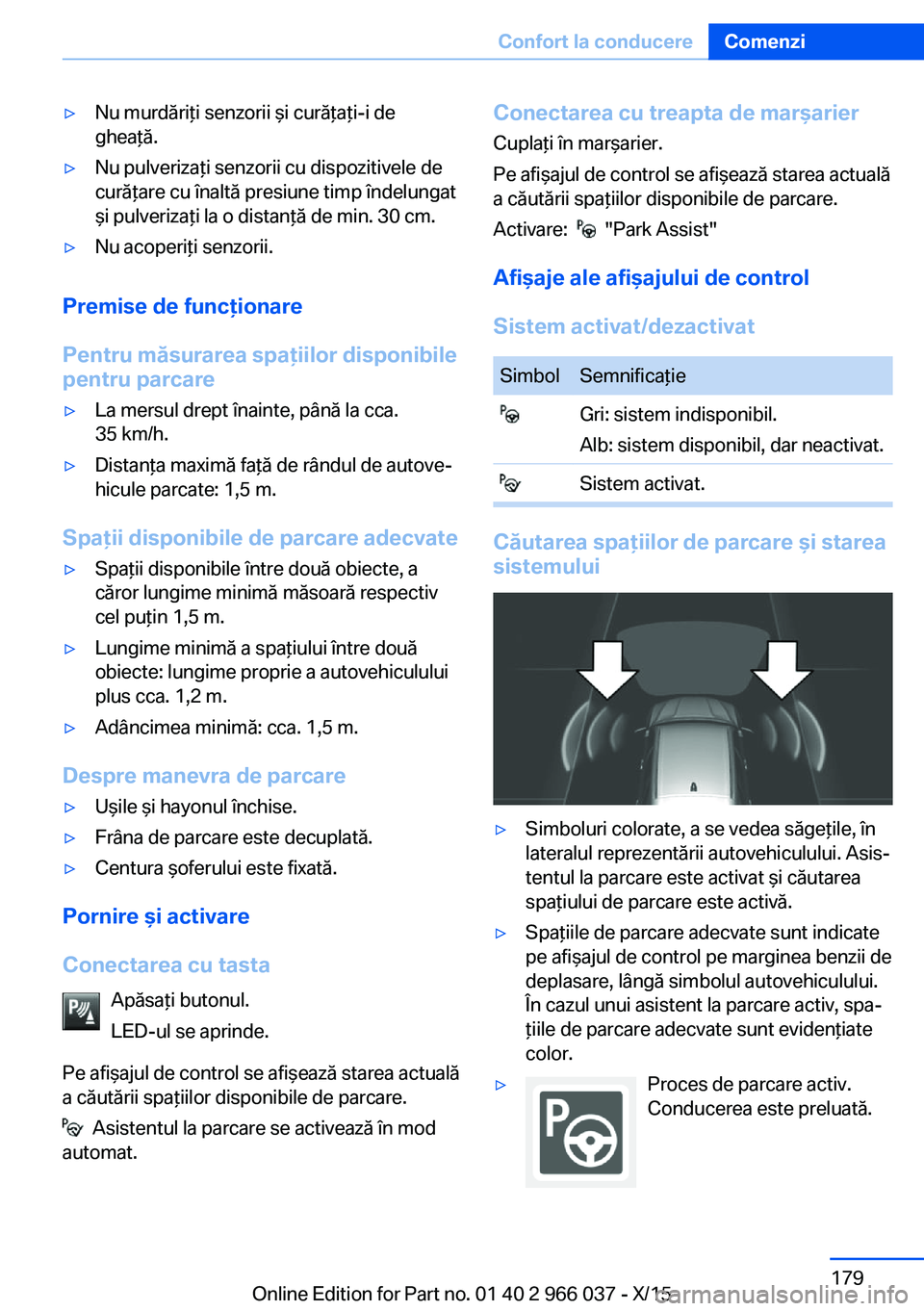

▷Nu murdăriţi senzorii şi curăţaţi-i de
gheaţă.▷Nu pulverizaţi senzorii cu dispozitivele de
curăţare cu înaltă presiune timp îndelungat
şi pulverizaţi la o distanţă de min. 30 cm.▷Nu acoperiţi senzorii.
Premise de funcţionare
Pentru măsurarea spaţiilor disponibile
pentru parcare
▷La mersul drept înainte, până la cca.
35 km/h.▷Distanţa maximă faţă de rândul de autove‐
hicule parcate: 1,5 m.
Spaţii disponibile de parcare adecvate
▷Spaţii disponibile între două obiecte, a
căror lungime minimă măsoară respectiv
cel puţin 1,5 m.▷Lungime minimă a spaţiului între două
obiecte: lungime proprie a autovehiculului
plus cca. 1,2 m.▷Adâncimea minimă: cca. 1,5 m.
Despre manevra de parcare
▷Uşile şi hayonul închise.▷Frâna de parcare este decuplată.▷Centura şoferului este fixată.
Pornire şi activare
Conectarea cu tasta Apăsaţi butonul.
LED-ul se aprinde.
Pe afişajul de control se afişează starea actuală
a căutării spaţiilor disponibile de parcare.
Asistentul la parcare se activează în mod
automat.
Conectarea cu treapta de marşarier
Cuplaţi în marşarier.
Pe afişajul de control se afişează starea actuală
a căutării spaţiilor disponibile de parcare.
Activare:
"Park Assist"
Afişaje ale afişajului de control Sistem activat/dezactivat
SimbolSemnificaţie Gri: sistem indisponibil.
Alb: sistem disponibil, dar neactivat. Sistem activat.
Căutarea spaţiilor de parcare şi starea sistemului
▷Simboluri colorate, a se vedea săgeţile, în
lateralul reprezentării autovehiculului. Asis‐
tentul la parcare este activat şi căutarea
spaţiului de parcare este activă.▷Spaţiile de parcare adecvate sunt indicate
pe afişajul de control pe marginea benzii de
deplasare, lângă simbolul autovehiculului.
În cazul unui asistent la parcare activ, spa‐
ţiile de parcare adecvate sunt evidenţiate
color.▷Proces de parcare activ.
Conducerea este preluată.Seite 179Confort la conducereComenzi179
Online Edition for Part no. 01 40 2 966 037 - X/15
