2016 BMW 4 SERIES COUPE ESP

IndikeringarBilens utrustningI detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordont. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Överblick, Kombiinstrument
1Bränslemätare   812Hastighetsmätare3Meddelanden, t ex. Check Control4Varvräknare  815Motoroljetemperatur   826Aktuell förbrukning7Elektroniska indikeringar   778Nollställning av kilometer   82
Elektroniska indikeringar
▷Urvalslistor, se sid 86.▷Yttertemperatur, se sid 82.▷Automatisk start-/stoppfunktion, se sid 68.▷Färddator, se sid 87.▷Datum, se sid 82.▷Energiåtervinning, se sid 83.▷Indikation växellåda, se sid 76.▷Bältespåminnare för baksätet, se sid 52;Seite 77IndikeringarInstrument77
Online Edition for Part no. 01 40 2 963 963 - VI/15

▷Kilometer/trippmätare, se sid 82.▷Meddelanden, t.ex. Check Control, se
sid 78.▷Momentan förbrukning, se sid 83.▷Navigationsindikering▷Räckvidd, se sid 82.▷Status, körupplevelsekontakt, se sid 123.▷Servicebehov, se sid 83.▷Speed Limit-information, se sid 85.▷Tid, se sid 82.
Check Control
Princip Check Control övervakar funktionerna i bilen
och meddelar när det föreligger ett fel i de
övervakade systemen.
Ett Check Control-meddelande visas som en
kombination av kontroll- eller varningslampor
och textmeddelanden på kombiinstrumentet
och på head-up displayen.
Dessutom ljuder eventuellt en signal och det
visas ett textmeddelande på Control-dis‐
playen.
Kontroll- och varningslampor
Allmänt
Kontroll- och varningslamporna i kombiinstru‐
mentet kan tändas i olika kombinationer och
färger.
När motorn startas eller tändningen kopplas till
kontrolleras funktionen hos vissa lampor, som
då tänds en kort stund.
Röda lampor
Bältespåminnare Säkerhetsbältet på förarsidan har ej
satts på. I vissa landsutföranden: Pas‐
sagerarbältet är inte fastspänt eller tunga före‐
mål registreras på passagerarstolen.
Blinkande eller lysande: Säkerhetsbältet på
förar- eller passagerarsidan har inte satts på.
Bältespåminnaren kan även aktiveras när före‐
mål ligger på passagerarstolen.
Kontrollera att bältet är ordentligt fastspänt.
Bältespåminnelse för baksäte Rött ljus: Passageraren på motsva‐
rande plats i baksätet har inte spänt
fast säkerhetsbältet.
Grönt ljus: Passageraren på motsvarande plats
i baksätet har spänt fast säkerhetsbältet.
Krockkuddesystem Krockkudesystemet och bältessträck‐
aren är i förek. fall defekta.
Låt genast en servicepartner eller en
kvalificerad fackverkstad kontrollera fordonet.
Parkeringsbroms, bromssystem Ytterligare informationer se Lossa par‐
keringsbromsen, se sid 69.
Påkörningsvarning Lyser: Varning, t ex vid en eventuellkollisionsrisk eller vid mycket litet av‐
stånd till ett framförvarande fordon.
Öka avståndet.
Blinkande: Varnar vid omedelbar risk för kolli‐
sion om bilen närmar sig ett annat fordon med
relativt högre hastighet.
Ingripande genom inbromsning och i förek. fall
undanväjning.
Personvarning Symbol på kombiinstrumentet.Seite 78InstrumentIndikeringar78
Online Edition for Part no. 01 40 2 963 963 - VI/15

Varning med inbromsningsfunktion
Indikering
Om en kollision med registrerad person hotar
visas en varningssymbol i kombiinstrumentet och i head-up-displayen.
Röd symbol indikeras och en signalljuder.
Ingrip omedelbart genom att bromsa eller vika undan.
BromsingreppVarningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Manuell växellåda: Vid ett bromsingrepp till
stillstånd kan motorn stängas av.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Räckvidd Kamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionen kan vara begränsad eller inte fun‐
gera t ex i följande situationer:
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷När kamerans synfält resp. framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Avåkningsvarnare
Princip Detta system varningar från och med en viss
hastighet när fordonet står i begrepp att lämna
körfältet på vägar med körfältsbegränsningar.
Denna hastighet ligger, beroende på landsut‐
förande, mellan 55 km/h och 70 km/h.
Vid påslagning av systemet under denna has‐
tighet visas ett meddelande i kombiinstrumen‐
tet.
Ratten börjar att vibrera lätt vid varningar. Tid‐
punkten för denna varning kan variera be‐
roende på aktuell körsituation.
Systemet varnar inte om du blinkar, innan du
byter fil.
Seite 114InstrumentSäkerhet114
Online Edition for Part no. 01 40 2 963 963 - VI/15

Konfigurera ECO PRO1.Aktivera ECO PRO.2."Konfigurera ECO PRO"
Gör önskade inställningar.
Konfigurera körprogram Under Konfigurera körläge kan inställningar för
följande körprogram göras:
▷SPORT, se sid 124.▷ECO PRO, se sid 175.
Indikeringar
Programval När du trycker på knappen visas
en lista med programmen som
kan väljas. Beroende på utrust‐
ning kan listan på kombiinstru‐
mentet avvika från visningen.
Valt program Valt program indikeras på kom‐
biinstrumentet.
Indikering på Control-displayen
Ändringen av programmen kan indikeras på
Control-displayen.
1."Inställningar"2."Control Display"3."Visa info om körläge"
Starthjälpsystem
Med hjälp av systemet kan du bekvämt starta i
uppförsbackar. Utan att använda parkerings‐
bromsen.
1.Håll bilen med fotbromsen.2.Släpp bromsen och starta omedelbart.När du har släppt bromspedalen hålls bilen
kvar i ca två sekunder.
Vid motsvarande utrustning är den möjliga
stopptiden 2 minuter.
Beroende på hur tungt lastad bilen är eller vid
körning med släpvagn kan bilen börja rulla ba‐
kåt.
Servotronic PrincipServotronic varierar den styrkraft som är nöd‐
vändig vid styrning i förhållande till hastighe‐
ten. Vid låga hastigheter underlättas styrkraf‐
ten mycket, dvs. endast lite kraft behövs vid
styrningen. Vid ökad hastighet reduceras styr‐
kraftens stöd.
Dessutom så anpassas styrkraften beroende
på körprogram så att det förmedlas ett sportigt
och direkt resp. bekvämt styrningsförhållande.Seite 125KörstabilitetssystemInstrument125
Online Edition for Part no. 01 40 2 963 963 - VI/15

▷Efter en längre tids stillastående, om fordo‐
net har bromsats till stillastående av syste‐
met.
Hålla, spara, ändra hastighet
Anvisningar VARNING
Den önskade hastigheten kan ställas in
fel av misstag eller avropas av misstag. Risk för
olyckor. Anpassa den önskade hastigheten till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Risk för olyckor vid för höga hastighets‐
skillnader gentemot andra fordon, t.ex. in föl‐
jande situationer:
▷När du snabbt närmar dig ett fordon som
kör långsamt.▷Ett annat fordon växlar plötsligt till ditt kör‐
fält.▷Du närmar dig snabbt stillastående fordon.
Risk för personskador eller livsfara. Håll trafik‐
situationen under uppsikt och ingrip aktivt vid
behov.◀
Hålla och programmera hastighet
Tryck på kontakten när systemet är avbrutet.
När systemet är aktiverat hålls den aktuella
hastigheten konstant och programmeras som
önskad hastighet.
Den visas på hastighetsmätaren och en kort
stund på kombiinstrumentet, se sid 129.
Eventuellt kopplas den dynamiska stabilitets‐
kontrollen DSC till.
Ändra hastigheten Tryck kontakten flera gånger uppåt eller nedåt,
tills önskad hastighet är inställd.
När systemet är aktiverat programmeras den
indikerade hastigheten och ställs in så länge
vägen är fri.▷Varje gång du trycker in kontakten till
tryckpunkten ökar eller minskar hastighe‐
ten med ca 1 km/h.▷Varje gång du trycker in kontakten förbi
tryckpunkten höjs eller sänks den önskade
hastigheten till nästa tiotal på hastighets‐
mätaren.
Håll kontakten i respektive läge när du trycker
flera gånger.
Avstånd VARNING
Systemet avlastar inte föraren för dennes
ansvar. På grund av systembegränsningar kan
det uppkomma fördröjnignar i inbromsningen. Risk för olyckor eller materiella skador. Håll all‐
tid trafiksituationen under noggrann uppsikt.
Anpassa avståndet till trafikförhållandena och
vädret och iaktta det föreskrivna säkerhetsav‐
ståndet genom att bromsa in vid behov.◀
Minska avståndet Tryck flera gånger på knappen tills
önskat avstånd är inställt.
Valt avstånd, se sid 130, visas på kombiinstru‐
mentet.
Öka avståndet Tryck flera gånger på knappen tills
önskat avstånd är inställt.
Seite 128InstrumentKörkomfort128
Online Edition for Part no. 01 40 2 963 963 - VI/15

▷Lysdioderna släckta: Friskluft strömmar in
hela tiden.▷Vänster lysdiod lyser, AUC-drift: En sensor
identifiera föroreningar i luften och spärrar
automatiskt lufttillförseln.▷Höger lysdiod lyser, inre cirkulation: Fris‐
kluftsinsläppet spärrat hela tiden.
Cirkulationen stängs av automatiskt vid låga
utetemperaturer efter en stund för att undvika
imma på fönstren.
Om den inre cirkulationsdriften används en
längre tid försämras luftkvaliteten i kupén och
imbildningen på rutorna ökar.
Koppla vid imma på rutorna från den inre cirku‐
lationen och tryck in AUTO-knappen för att ak‐
tivera imsensorn. Kontrollera att luften kan
strömma in mot vindrutan.
Manuell luftmängdFör att kunna ställa in luftmängden manuellt,
måste AUTO-programmet först kopplas från.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka luftmängden.
Det valda fläktsteget indikeras på klimatauto‐
matikens display.
Luftmängden från klimatautomatiken reduce‐
ras vid behov för att spara batteriet.
Manuell luftfördelning Välj ett program genom att trycka flera
gånger på knappen:
▷Mot kroppen.▷Mot kroppen och till fotutrymmet.▷Till fotutrymmet.▷Mot rutorna och fotutrymmet: Endast på
förarsidan.▷Mot rutorna, kroppen och till fotutrymmet:
Endast på förarsidan.
Tryck vid imma på rutorna in AUTO-knappen
för att aktivera imsensorn.
Avfrostning och torkning av rutor
Tryck på knappen.
Is och imma torkas snabbt bort från
vindrutan och de främre sidorutorna.
Justera då luftinsläppen på sidorna resp. sido‐
rutorna.
Luftmängden kan ställas in när programmet är
aktiverat.
Koppla även till kylfunktionen eller tryck in
AUTO-knappen vid imma på rutorna, så att im‐
sensorn aktiveras.
Bakrutevärme Tryck på knappen.
Värmen kopplas automatiskt från efter
en stund.
Mikro-/aktivkolfilter Mikrofiltret/aktiva kolfiltret filtrerar vid utom‐
husdrift/cirkulationsluftsdrift luften från damm,
blompollen och gasformiga farliga ämnen.
Filtret ska bytas ut vid servicen, se sid 204, på
din bil.
Ventilation
Ventilation fram▷Spakar för att ändra luftens riktning, pilar 1.▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pilar 2.Seite 152InstrumentKlimat152
Online Edition for Part no. 01 40 2 963 963 - VI/15

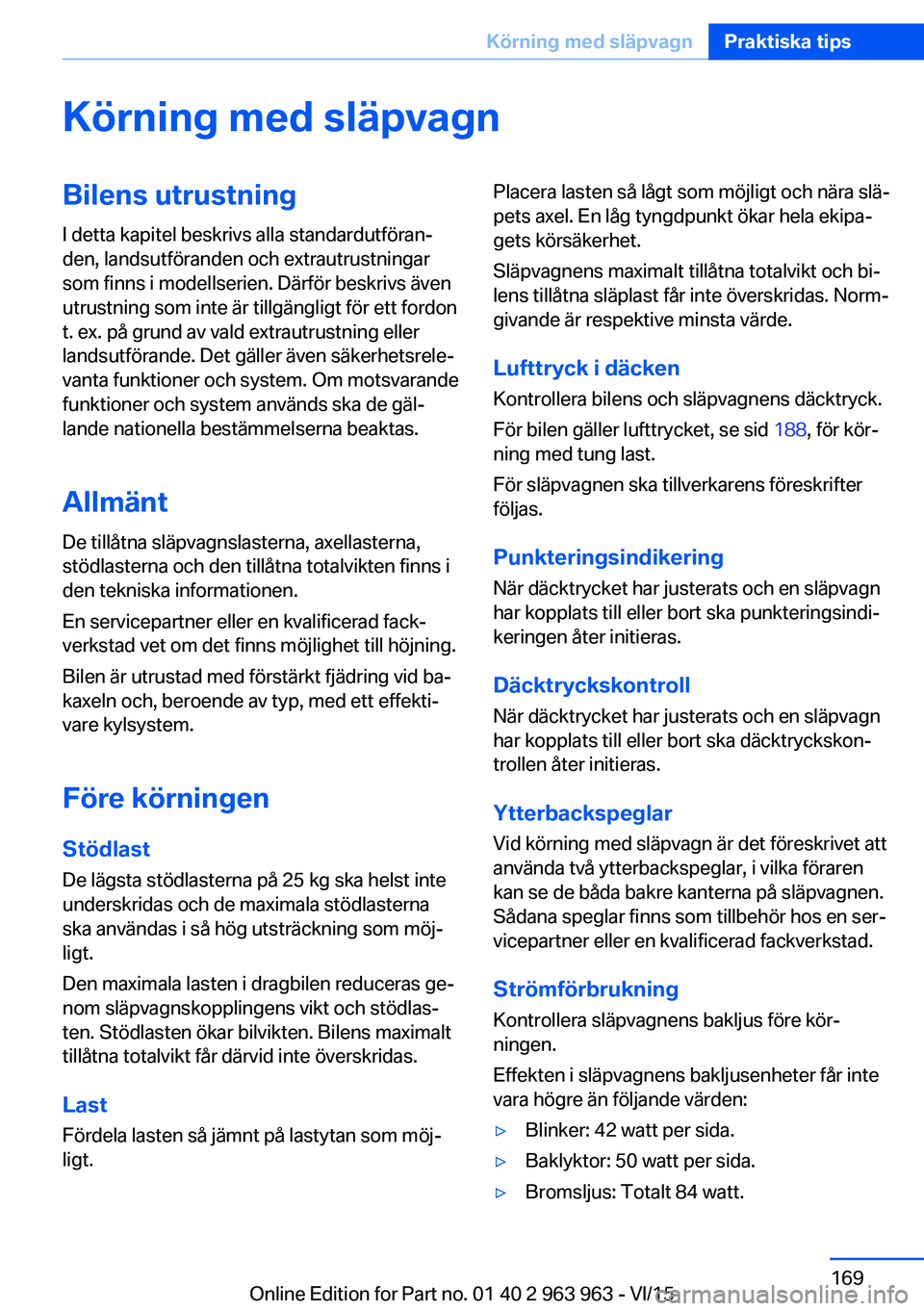

Körning med släpvagnBilens utrustningI detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordon
t. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.
Allmänt De tillåtna släpvagnslasterna, axellasterna,
stödlasterna och den tillåtna totalvikten finns i
den tekniska informationen.
En servicepartner eller en kvalificerad fack‐
verkstad vet om det finns möjlighet till höjning.
Bilen är utrustad med förstärkt fjädring vid ba‐
kaxeln och, beroende av typ, med ett effekti‐
vare kylsystem.
Före körningen
Stödlast De lägsta stödlasterna på 25 kg ska helst inte
underskridas och de maximala stödlasterna
ska användas i så hög utsträckning som möj‐
ligt.
Den maximala lasten i dragbilen reduceras ge‐
nom släpvagnskopplingens vikt och stödlas‐
ten. Stödlasten ökar bilvikten. Bilens maximalt
tillåtna totalvikt får därvid inte överskridas.
Last
Fördela lasten så jämnt på lastytan som möj‐
ligt.Placera lasten så lågt som möjligt och nära slä‐
pets axel. En låg tyngdpunkt ökar hela ekipa‐
gets körsäkerhet.
Släpvagnens maximalt tillåtna totalvikt och bi‐
lens tillåtna släplast får inte överskridas. Norm‐
givande är respektive minsta värde.
Lufttryck i däcken
Kontrollera bilens och släpvagnens däcktryck.
För bilen gäller lufttrycket, se sid 188, för kör‐
ning med tung last.
För släpvagnen ska tillverkarens föreskrifter
följas.
Punkteringsindikering
När däcktrycket har justerats och en släpvagn
har kopplats till eller bort ska punkteringsindi‐
keringen åter initieras.
Däcktryckskontroll När däcktrycket har justerats och en släpvagn
har kopplats till eller bort ska däcktryckskon‐
trollen åter initieras.
Ytterbackspeglar Vid körning med släpvagn är det föreskrivet att
använda två ytterbackspeglar, i vilka föraren
kan se de båda bakre kanterna på släpvagnen.
Sådana speglar finns som tillbehör hos en ser‐
vicepartner eller en kvalificerad fackverkstad.
Strömförbrukning Kontrollera släpvagnens bakljus före kör‐
ningen.
Effekten i släpvagnens bakljusenheter får inte
vara högre än följande värden:▷Blinker: 42 watt per sida.▷Baklyktor: 50 watt per sida.▷Bromsljus: Totalt 84 watt.Seite 169Körning med släpvagnPraktiska tips169
Online Edition for Part no. 01 40 2 963 963 - VI/15

Visa EfficientDynamics-info
Aktuell effekt kan visas.
"EfficientDynamics-info"
Följande system visas:
▷Automatisk start-/stoppfunktion.▷Energiåtervinning.▷Klimateffekt.▷Segling.
Visa ECO PRO-tips
"ECO PRO-tips"
Inställningen lagras i profilen som just används.
Förutseendeassistent
Princip Systemet hjälper till att spara bränsle och stö‐
der ett förutseende körsätt. Det kan registrera
framförliggande sträckor med hjälp av naviga‐
tionsdata och påpeka detta i tid.
Registrerade sträckor, som t. ex. framförlig‐
gande orter eller svängar, kräver reducering av
hastigheten.
Meddelande utgår även när framförliggande
sträcka ännu inte kan uppfattas vid körningen.
Meddelandet visas tills sträckan har påbörjats.
Om det finns ett meddelande kan du lätta på
gasen och rulla ut för att sänka hastigheten på
ett förbrukningsskonsamt sätt innan sträckan
påbörjas.
Funktionsförutsättningar
Systemet beror på navigationsdatans aktuali‐
tet och kvalitet.
Navigationsdatan kan uppdateras.
Indikering
Indikering på kombiinstrumentet Meddelande om en framförliggande
sträcka sker som ECO PRO-tips för
förutseende fördröjning.
I varvtalsmätaren pekar en lång
pil till indikeringsstapelns effek‐
tivitetsvisning visar att en fram‐
förliggande sträcka har identifi‐
erats.
Indikering på head-up display Förutseende-anvisningen kan också vi‐
sas på Head-Up Display.
Indikeringar på Control-displayen
En indikering på Control-display visas när en
sådan sträcka registreras.
Ytterligare en symbol på den delade skärmen i
Control-displayen visar den registrerade
sträckan.
SymbolFramförliggande delsträckaHastighetsbegränsning, resp. bör‐
jan på tätort.Korsning resp. svängning, körning
från en motortrafikledSeite 177Spara bränslePraktiska tips177
Online Edition for Part no. 01 40 2 963 963 - VI/15
