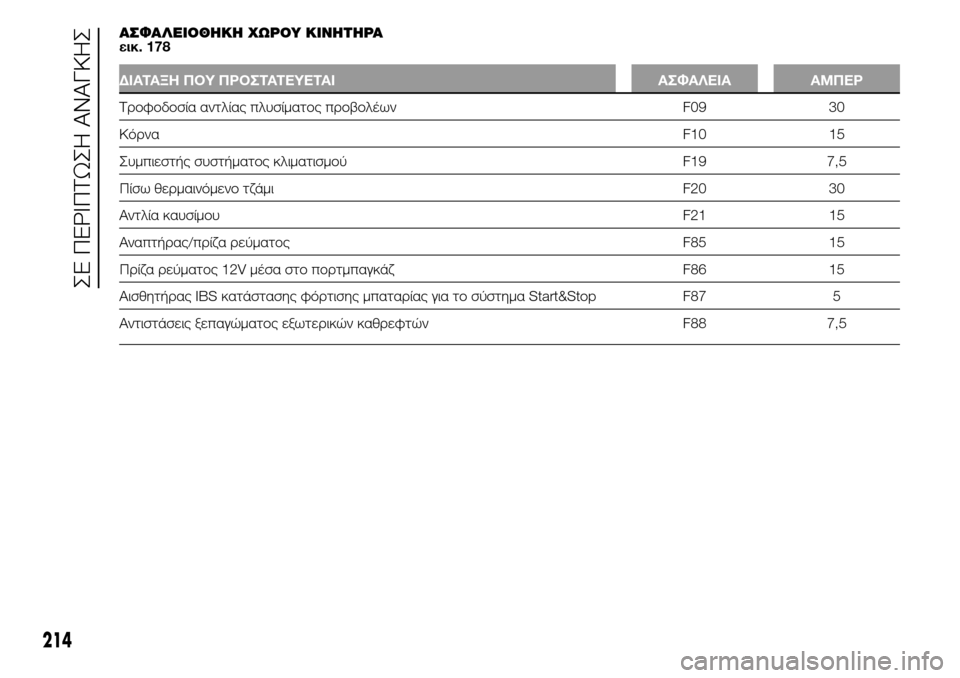

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 178
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Τροφοδοσία αντλίας πλυσίματος προβολέων F09 30
ΚόρναF10 15
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμι F20 30
Αντλία καυσίμουF21 15
Αναπτήρας/πρίζα ρεύματος F85 15
Πρίζα ρεύματος 12V μέσα στο πορτμπαγκάζ F86 15
Αισθητήρας IBS κατάστασης φόρτισης μπαταρίας για το σύστημα Start&Stop F87 5
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5
214

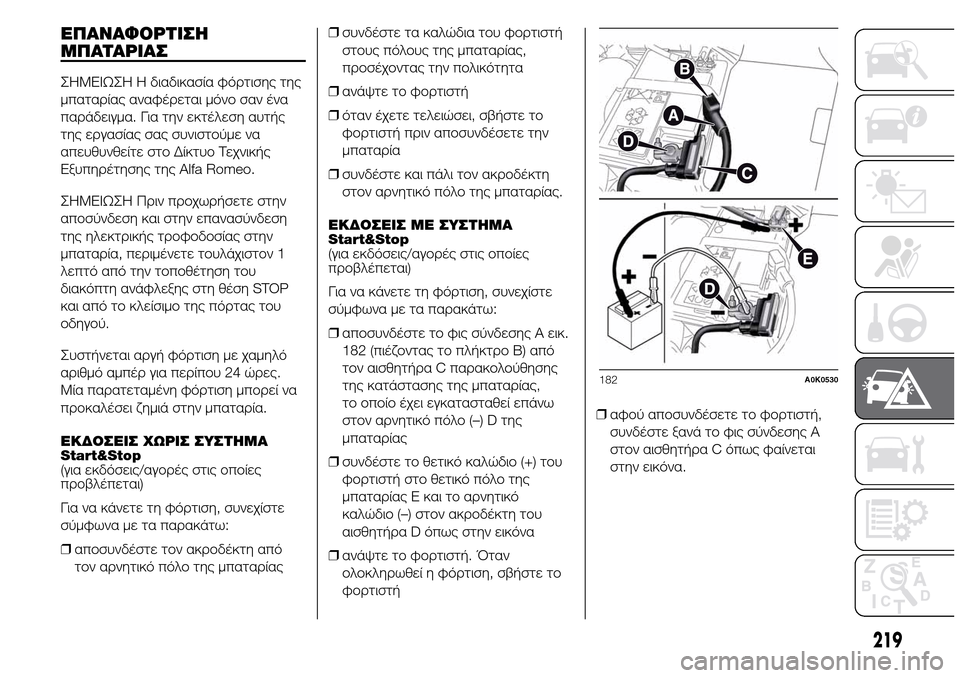

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ
ΣHMEIΩΣH Η διαδικασία φόρτισης της
μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Για την εκτέλεση αυτής
της εργασίας σας συνιστούμε να
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.
ΣHMEIΩΣH Πριν προχωρήσετε στην
αποσύνδεση και στην επανασύνδεση
της ηλεκτρικής τροφοδοσίας στην
μπαταρία, περιμένετε τουλάχιστον 1
λεπτό από την τοποθέτηση του
διακόπτη ανάφλεξης στη θέση STOP
και από το κλείσιμο της πόρτας του
οδηγού.
Συστήνεται αργή φόρτιση με χαμηλό
αριθμό αμπέρ για περίπου 24 ώρες.
Μία παρατεταμένη φόρτιση μπορεί να
προκαλέσει ζημιά στην μπαταρία.
ΕΚΔΟΣΕΙΣ ΧΩΡΙΣ ΣΥΣΤΗΜΑ
Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒αποσυνδέστε τον ακροδέκτη από
τον αρνητικό πόλο της μπαταρίας❒συνδέστε τα καλώδια του φορτιστή
στους πόλους της μπαταρίας,
προσέχοντας την πολικότητα
❒ανάψτε το φορτιστή
❒όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
ΕΚΔΟΣΕΙΣ ΜΕ ΣΥΣΤΗΜΑ
Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒αποσυνδέστε το φις σύνδεσης A εικ.
182 (πιέζοντας το πλήκτρο Β) από
τον αισθητήρα C παρακολούθησης
της κατάστασης της μπαταρίας,
το οποίο έχει εγκατασταθεί επάνω
στον αρνητικό πόλο (–) D της
μπαταρίας
❒συνδέστε το θετικό καλώδιο (+) του
φορτιστή στο θετικό πόλο της
μπαταρίας E και το αρνητικό
καλώδιο (–) στον ακροδέκτη του
αισθητήρα D όπως στην εικόνα
❒ανάψτε το φορτιστή. Όταν
ολοκληρωθεί η φόρτιση, σβήστε το
φορτιστή❒αφού αποσυνδέσετε το φορτιστή,
συνδέστε ξανά το φις σύνδεσης Α
στον αισθητήρα C όπως φαίνεται
στην εικόνα.
182A0K0530
219

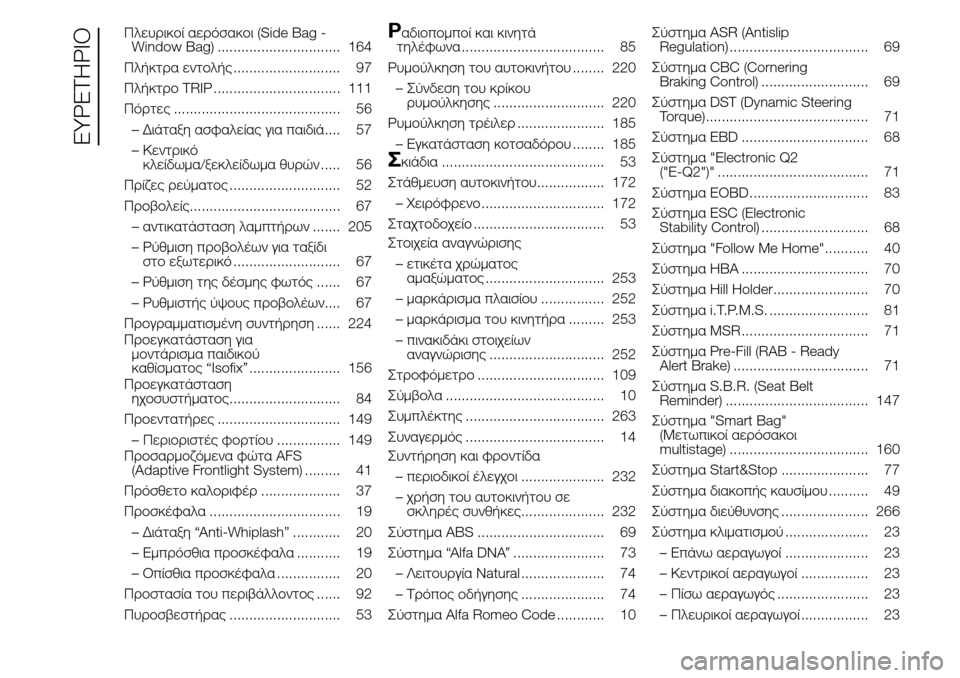

Πλευρικοί αερόσακοι (Side Bag -
Window Bag) ............................... 164
Πλήκτρα εντολής ........................... 97
Πλήκτρο TRIP ................................ 111
Πόρτες .......................................... 56
– Διάταξη ασφαλείας για παιδιά.... 57
– Κεντρικό
κλείδωμα/ξεκλείδωμα θυρών ..... 56
Πρίζες ρεύματος ............................ 52
Προβολείς...................................... 67
– αντικατάσταση λαμπτήρων ....... 205
– Ρύθμιση προβολέων για ταξίδι
στο εξωτερικό ........................... 67
– Ρύθμιση της δέσμης φωτός ...... 67
– Ρυθμιστής ύψους προβολέων.... 67
Προγραμματισμένη συντήρηση ...... 224
Προεγκατάσταση για
μοντάρισμα παιδικού
καθίσματος “Isofix” ....................... 156
Προεγκατάσταση
ηχοσυστήματος............................ 84
Προεντατήρες ............................... 149
– Περιοριστές φορτίου ................ 149
Προσαρμοζόμενα φώτα AFS
(Adaptive Frontlight System) ......... 41
Πρόσθετο καλοριφέρ .................... 37
Προσκέφαλα ................................. 19
– Διάταξη “Anti-Whiplash” ............ 20
– Εμπρόσθια προσκέφαλα ........... 19
– Οπίσθια προσκέφαλα ................ 20
Προστασία του περιβάλλοντος ...... 92
Πυροσβεστήρας ............................ 53Ραδιοπομποί και κινητά
τηλέφωνα .................................... 85
Ρυμούλκηση του αυτοκινήτου ........ 220
– Σύνδεση του κρίκου
ρυμούλκησης ............................ 220
Ρυμούλκηση τρέιλερ ...................... 185
– Εγκατάσταση κοτσαδόρου ........ 185
Σκιάδια ......................................... 53
Στάθμευση αυτοκινήτου................. 172
– Χειρόφρενο ............................... 172
Σταχτοδοχείο ................................. 53
Στοιχεία αναγνώρισης
– ετικέτα χρώματος
αμαξώματος .............................. 253
– μαρκάρισμα πλαισίου ................ 252
– μαρκάρισμα του κινητήρα ......... 253
– πινακιδάκι στοιχείων
αναγνώρισης ............................. 252
Στροφόμετρο ................................ 109
Σύμβολα ........................................ 10
Συμπλέκτης ................................... 263
Συναγερμός ................................... 14
Συντήρηση και φροντίδα
– περιοδικοί έλεγχοι ..................... 232
– χρήση του αυτοκινήτου σε
σκληρές συνθήκες..................... 232
Σύστημα ABS ................................ 69
Σύστημα “Alfa DNA” ....................... 73
– Λειτουργία Natural ..................... 74
– Τρόπος οδήγησης ..................... 74
Σύστημα Alfa Romeo Code ............ 10Σύστημα ASR (Antislip
Regulation) ................................... 69
Σύστημα CBC (Cornering
Braking Control) ........................... 69
Σύστημα DST (Dynamic Steering
Torque)......................................... 71
Σύστημα EBD ................................ 68
Σύστημα "Electronic Q2
("E-Q2")" ...................................... 71
Σύστημα EOBD .............................. 83
Σύστημα ESC (Electronic
Stability Control) ........................... 68
Σύστημα "Follow Me Home"........... 40
Σύστημα HBA ................................ 70
Σύστημα Hill Holder........................ 70
Σύστημα i.T.P.M.S. ......................... 81
Σύστημα MSR ................................ 71
Σύστημα Pre-Fill (RAB - Ready
Alert Brake) .................................. 71
Σύστημα S.B.R. (Seat Belt
Reminder) .................................... 147
Σύστημα "Smart Bag"
(Μετωπικοί αερόσακοι
multistage) ................................... 160
Σύστημα Start&Stop ...................... 77
Σύστημα διακοπής καυσίμου .......... 49
Σύστημα διεύθυνσης ...................... 266
Σύστημα κλιματισμού ..................... 23
– Επάνω αεραγωγοί ..................... 23
– Κεντρικοί αεραγωγοί ................. 23
– Πίσω αεραγωγός ....................... 23
– Πλευρικοί αεραγωγοί ................. 23
EYPETHPIO
