Vožnja in rokovanje223Adapter DISH: Avstrija, Bosna in
Hercegovina, Bolgarija, Hrvaška,
Češka republika, Danska, Estonija,
Francija, Grčija, Madžarska, Italija,
Latvija, Litva, Makedonija, Poljska,
Portugalska, Romunija, Srbija,
Slovaška, Slovenija,Švedska, Švica,
Turčija, Ukrajina,
Pokrov rezervoarja goriva
Uporabljajte le originalne pokrove
rezervoarja goriva. Vozila z dizelskim
motorjem imajo posebne pokrove
rezervoarja.
Poraba goriva inemisija CO 2
Bencinski in dizelski motorji
Pri modelu Opel Zafira se
kombinirana poraba goriva giblje med 9,0 in 4,1 l/100 km.
Emisija CO 2 (kombinirana vožnja) se
giblje med 177 in 109 g/km.
Za točne vrednosti pri vašem vozilu glejte EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.Motorji na zemeljski plin
Pri modelu Opel Zafira znaša
kombinirana poraba plina
4,7 l/100 km.
Emisija CO 2 (kombinirana vožnja)
znaša 129 g/km.
Za točne vrednosti pri vašem vozilu
glejte EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.
Splošne informacije
Navedeni uradni podatki o porabi
goriva in specifičnih emisijah CO 2 se
nanašajo na standardno opremljen
osnovni model za tržišče EU.
Podatki o porabi goriva in emisijah
CO 2 so določeni v skladu s predpisom
R (EC) št. 715/2007 (v vsakokratno
veljavni izdaji) in z upoštevanjem
mase vozila, pripravljenega za vožnjo v skladu s predpisom.
Podatki so navedeni samo z
namenom primerjave med različnimi
izvedenkami vozil in ne jamčijo
dejanske porabe goriva pri
določenem tipu vozila. Zaradivgrajene dodatne opreme je poraba goriva lahko večja od tiste, ki je
navedena v podatkih o porabi goriva
in emisijah CO 2. Poraba goriva je
odvisna tudi od Vašega osebnega stila vožnje in cestnih ter prometnih
razmer.
Naravni plin
Podatek o porabi goriva je dobljen z
uporabo goriva G20 (delež metana
99 - 100 mol%) pri predpisanih
pogojih vožnje. Ob uporabi
zemeljskega plina z nižjim deležem
metana se lahko poraba razlikuje od
navedene.

224Vožnja in rokovanjePriklop prikolice
Splošne informacije Uporabljajte le od Opla odobreno
opremo za vleko. Za vozila s
pogonom na zemeljski plin je
zahtevana posebna oprema za vleko.
Priporočamo, da naknadno montažo
opreme za vleko opravijo v servisni
delavnici. V tem primeru je potrebno
izvesti spremembe na vozilu kot npr.
hlajenje in ostali dejavniki.
Funkcija zaznavanja pregorele
žarnice v zavorni luči prikolice ne
more zaznati delno pregorelih žarnic.
Če so na primer v zavorni luči
4x 5 W žarnice, zazna pregorelo
žarnico šele, ko preostane samo ena
ali pa nobena 5 W žarnica.
Vgradnja vlečne kljuke lahko prekrije
odprtino za vlečno uho. V tem primeru uporabite snemljivo vlečno kljuko.
Snemljivo vlečno kljuko shranjujte
vedno v vozilu.Vozne lastnosti, nasveti za
vleko
Pred priključitvijo prikolice namastite
kroglo vlečne kljuke. Pri uporabi
protinihajnega stabilizatorja krogle ne
mastite, ker stabilizator deluje na
kroglo.
Pri prikolicah z manjšo stabilnostjo ali
počitniških prikolicah z dovoljeno
skupno maso več kot 1300 kg je nad hitrostjo 80 km/h priporočljiva
uporaba protinihajnega stabilizatorja.
Če prikolico prične zanašati, vozite
počasneje, ne obračajte volana in po
potrebi, močno zavirajte.
Pri vožnji po klancu navzdol izberite
tisto prestavo, s katero bi vozili
navzgor in tudi isto hitrost.
Prilagodite tlak v pnevmatikah na
predpisano vrednost za maksimalno
obremenitev 3 294.Vleka prikolice
Obremenitve pri vleki
Dovoljena priklopna obremenitev je
maksimalna vrednost, odvisna od
vozila in zmogljivosti motorja, ki je ne smete preseči. Dejanska priklopna
obremenitev je razlika med dejansko
skupno maso prikolice in silo, s katero
pripeta prikolica pritiska na kljuko.
Dovoljene priklopne obremenitve za
Vaš tip vozila so navedene v
dokumentih vozila. Na splošno velja
ta obremenitev za vzpone do največ
12 %.
Dovoljena priklopna obremenitev
velja le za določene vzpone in le na
nadmorski višini do 1000 m. Ker je pri rastoči nadmorski višini zrak vse bolj
redek, se motorju temu sorazmerno
manjša zmogljivost in prav tako
njegov vzpenjalni učinek. Zato mora
biti skupna masa vozila s
priklopnikom na vsakih dodatnih
1000 metrov višine za 10 % manjša.
Mase priklopnikov ni potrebno
zmanjšati na cestah z lažjimi vzponi
(do 8 %, npr. na avtocestah).

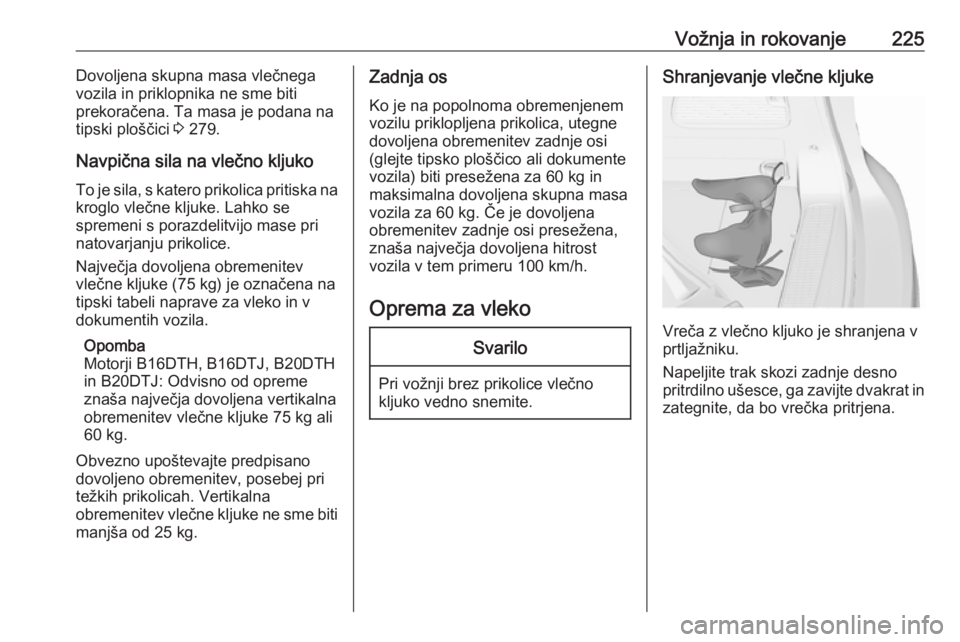

Vožnja in rokovanje225Dovoljena skupna masa vlečnega
vozila in priklopnika ne sme biti
prekoračena. Ta masa je podana na
tipski ploščici 3 279.
Navpična sila na vlečno kljuko
To je sila, s katero prikolica pritiska na kroglo vlečne kljuke. Lahko se
spremeni s porazdelitvijo mase pri
natovarjanju prikolice.
Največja dovoljena obremenitev
vlečne kljuke (75 kg) je označena na
tipski tabeli naprave za vleko in v
dokumentih vozila.
Opomba
Motorji B16DTH, B16DTJ, B20DTH
in B20DTJ: Odvisno od opreme
znaša največja dovoljena vertikalna obremenitev vlečne kljuke 75 kg ali60 kg.
Obvezno upoštevajte predpisano
dovoljeno obremenitev, posebej pri
težkih prikolicah. Vertikalna
obremenitev vlečne kljuke ne sme biti
manjša od 25 kg.Zadnja os
Ko je na popolnoma obremenjenem
vozilu priklopljena prikolica, utegne
dovoljena obremenitev zadnje osi
(glejte tipsko ploščico ali dokumente
vozila) biti presežena za 60 kg in
maksimalna dovoljena skupna masa
vozila za 60 kg. Če je dovoljena
obremenitev zadnje osi presežena,
znaša največja dovoljena hitrost
vozila v tem primeru 100 km/h.
Oprema za vlekoSvarilo
Pri vožnji brez prikolice vlečno
kljuko vedno snemite.
Shranjevanje vlečne kljuke
Vreča z vlečno kljuko je shranjena v
prtljažniku.
Napeljite trak skozi zadnje desno
pritrdilno ušesce, ga zavijte dvakrat in zategnite, da bo vrečka pritrjena.

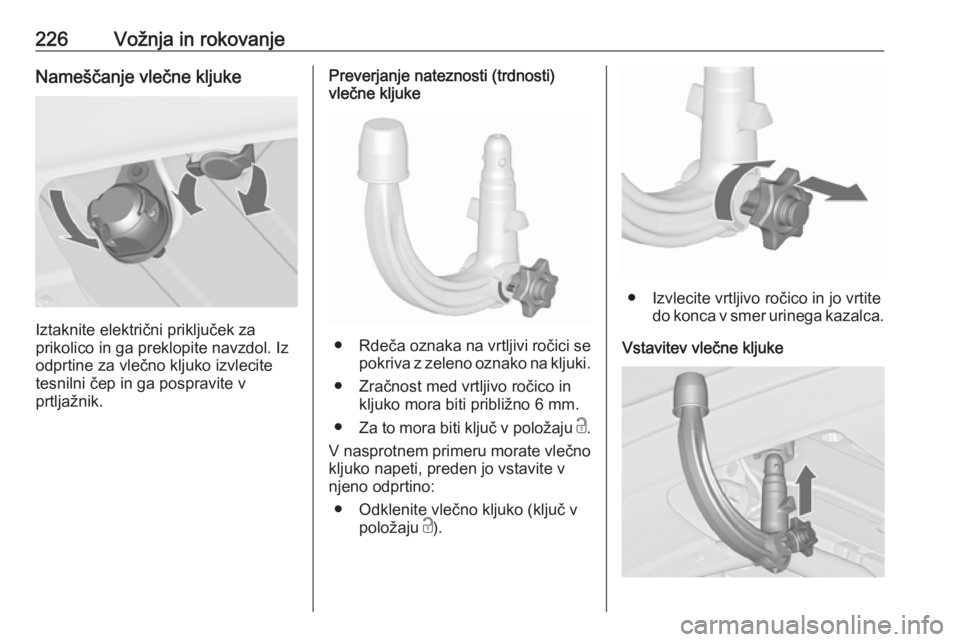

226Vožnja in rokovanjeNameščanje vlečne kljuke
Iztaknite električni priključek za
prikolico in ga preklopite navzdol. Iz
odprtine za vlečno kljuko izvlecite
tesnilni čep in ga pospravite v
prtljažnik.
Preverjanje nateznosti (trdnosti)
vlečne kljuke
● Rdeča oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
● Zračnost med vrtljivo ročico in kljuko mora biti približno 6 mm.
● Za to mora biti ključ v položaju c.
V nasprotnem primeru morate vlečno
kljuko napeti, preden jo vstavite v
njeno odprtino:
● Odklenite vlečno kljuko (ključ v položaju c).
● Izvlecite vrtljivo ročico in jo vrtite
do konca v smer urinega kazalca.
Vstavitev vlečne kljuke

Vožnja in rokovanje227Vstavite vlečno kljuko v njeno
odprtino in jo potisnite navzgor, da se
slišno zaskoči v ustrezen položaj.
Vrtljiva ročica se zaskoči v svoj
prvotni položaj, oprta na vlečno kljuko
brez razmika.9 Opozorilo
Med vstavljanjem ročice ne vrtite.
Zaklenite vlečno kljuko ključ v
položaju e. Izvlecite ključ in na
njegovo mesto pritisnite varovalni
pokrovček, da se slišno zaskoči.
Ušesce za odmično žico
Zataknite odmično žico v ušesce.
Preverite, ali je vlečna kljuka pravilno nameščena oz. dobro pritrjena
● Zelena oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
● Med vrtljivo ročico in kljuko ni razmika.
● Vlečna kljuka mora biti trdno nameščena v svoji odprtini.
● Vlečna kljuka mora biti zaklenjena in ključ mora biti
odstranjen.9 Opozorilo
Vleka prikolice je dovoljena le s
primerno nameščeno vlečno
kljuko. Če vlečne kljuke ne morete pravilno pritrditi, priporočamo, da
poiščete servisno delavnico.
Demontaža vlečne kljuke
Odprite zaščitni pokrov, obrnite ključ
v položaj c za odklepanje vlečne
kljuke.
Izvlecite vrtljivo ročico in jo vrtite do konca v smeri urinega kazalca.
Izvlecite kljuko navzdol.
Vstavite tesnilni čep v odprtino za
vlečno kljuko. Električni priključek za
prikolico preklopite vstran.

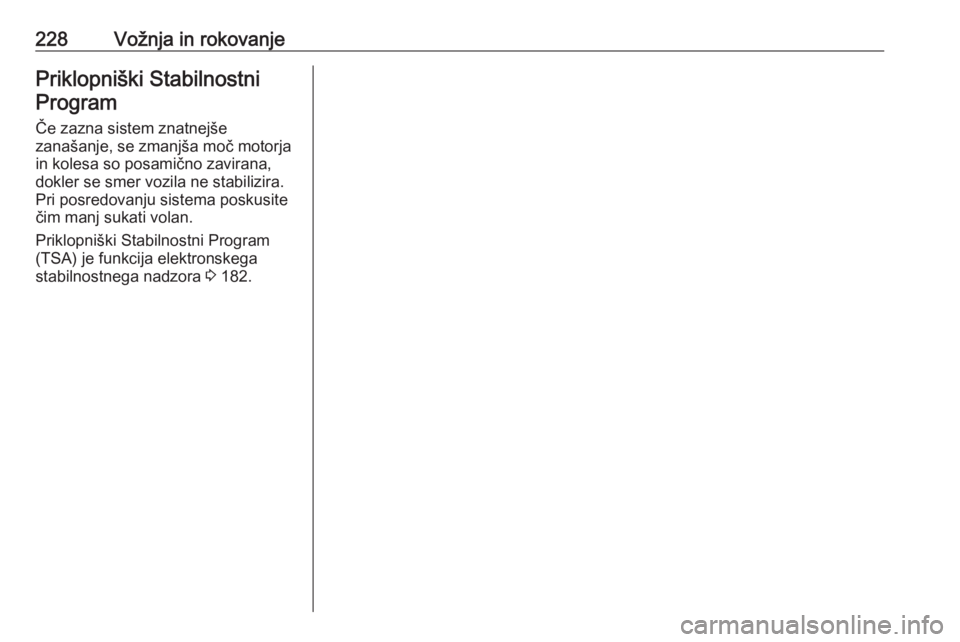

228Vožnja in rokovanjePriklopniški StabilnostniProgram
Če zazna sistem znatnejše
zanašanje, se zmanjša moč motorja
in kolesa so posamično zavirana,
dokler se smer vozila ne stabilizira.
Pri posredovanju sistema poskusite
čim manj sukati volan.
Priklopniški Stabilnostni Program
(TSA) je funkcija elektronskega
stabilnostnega nadzora 3 182.

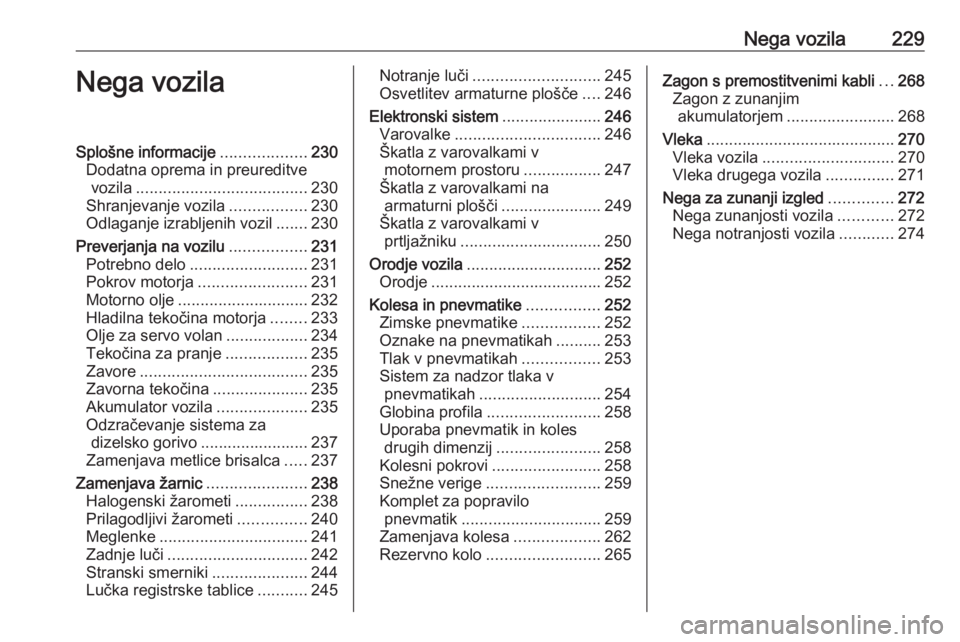

Nega vozila229Nega vozilaSplošne informacije...................230
Dodatna oprema in preureditve vozila ...................................... 230
Shranjevanje vozila .................230
Odlaganje izrabljenih vozil .......230
Preverjanja na vozilu .................231
Potrebno delo .......................... 231
Pokrov motorja ........................ 231
Motorno olje ............................. 232
Hladilna tekočina motorja ........233
Olje za servo volan ..................234
Tekočina za pranje ..................235
Zavore ..................................... 235
Zavorna tekočina .....................235
Akumulator vozila ....................235
Odzračevanje sistema za dizelsko gorivo ........................ 237
Zamenjava metlice brisalca .....237
Zamenjava žarnic ......................238
Halogenski žarometi ................238
Prilagodljivi žarometi ...............240
Meglenke ................................. 241
Zadnje luči ............................... 242
Stranski smerniki .....................244
Lučka registrske tablice ...........245Notranje luči ............................ 245
Osvetlitev armaturne plošče ....246
Elektronski sistem ......................246
Varovalke ................................ 246
Škatla z varovalkami v motornem prostoru .................247
Škatla z varovalkami na armaturni plošči ......................249
Škatla z varovalkami v prtljažniku ............................... 250
Orodje vozila .............................. 252
Orodje ...................................... 252
Kolesa in pnevmatike ................252
Zimske pnevmatike .................252
Oznake na pnevmatikah ..........253
Tlak v pnevmatikah .................253
Sistem za nadzor tlaka v pnevmatikah ........................... 254
Globina profila ......................... 258
Uporaba pnevmatik in koles drugih dimenzij .......................258
Kolesni pokrovi ........................ 258
Snežne verige ......................... 259
Komplet za popravilo pnevmatik ............................... 259
Zamenjava kolesa ...................262
Rezervno kolo ......................... 265Zagon s premostitvenimi kabli ...268
Zagon z zunanjim akumulatorjem ........................ 268
Vleka .......................................... 270
Vleka vozila ............................. 270
Vleka drugega vozila ...............271
Nega za zunanji izgled ..............272
Nega zunanjosti vozila ............272
Nega notranjosti vozila ............274

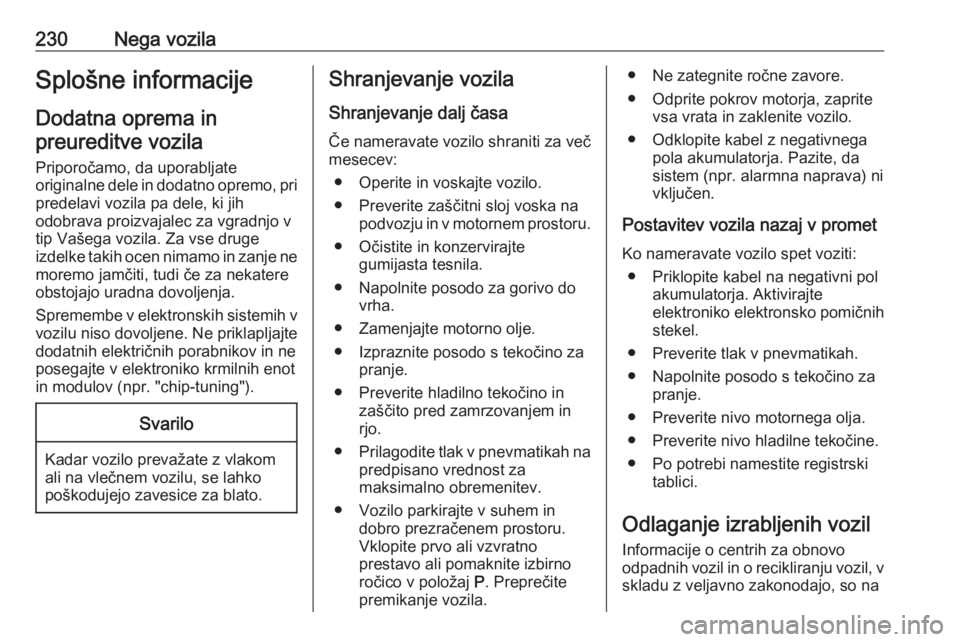

230Nega vozilaSplošne informacijeDodatna oprema inpreureditve vozila
Priporočamo, da uporabljate
originalne dele in dodatno opremo, pri predelavi vozila pa dele, ki jih
odobrava proizvajalec za vgradnjo v
tip Vašega vozila. Za vse druge
izdelke takih ocen nimamo in zanje ne
moremo jamčiti, tudi če za nekatere
obstojajo uradna dovoljenja.
Spremembe v elektronskih sistemih v vozilu niso dovoljene. Ne priklapljajte
dodatnih električnih porabnikov in ne
posegajte v elektroniko krmilnih enot
in modulov (npr. "chip-tuning").Svarilo
Kadar vozilo prevažate z vlakom
ali na vlečnem vozilu, se lahko
poškodujejo zavesice za blato.
Shranjevanje vozila
Shranjevanje dalj časa Če nameravate vozilo shraniti za več
mesecev:
● Operite in voskajte vozilo.● Preverite zaščitni sloj voska na podvozju in v motornem prostoru.
● Očistite in konzervirajte gumijasta tesnila.
● Napolnite posodo za gorivo do vrha.
● Zamenjajte motorno olje. ● Izpraznite posodo s tekočino za pranje.
● Preverite hladilno tekočino in zaščito pred zamrzovanjem in
rjo.
● Prilagodite tlak v pnevmatikah na
predpisano vrednost za
maksimalno obremenitev.
● Vozilo parkirajte v suhem in dobro prezračenem prostoru.
Vklopite prvo ali vzvratno
prestavo ali pomaknite izbirno
ročico v položaj P. Preprečite
premikanje vozila.● Ne zategnite ročne zavore.
● Odprite pokrov motorja, zaprite vsa vrata in zaklenite vozilo.
● Odklopite kabel z negativnega pola akumulatorja. Pazite, da
sistem (npr. alarmna naprava) ni
vključen.
Postavitev vozila nazaj v promet
Ko nameravate vozilo spet voziti: ● Priklopite kabel na negativni pol akumulatorja. Aktivirajte
elektroniko elektronsko pomičnih
stekel.
● Preverite tlak v pnevmatikah.
● Napolnite posodo s tekočino za pranje.
● Preverite nivo motornega olja.
● Preverite nivo hladilne tekočine.
● Po potrebi namestite registrski tablici.
Odlaganje izrabljenih vozil Informacije o centrih za obnovo
odpadnih vozil in o recikliranju vozil, v skladu z veljavno zakonodajo, so na
