2016.5 OPEL ZAFIRA C Používateľská príručka (in Slovak)

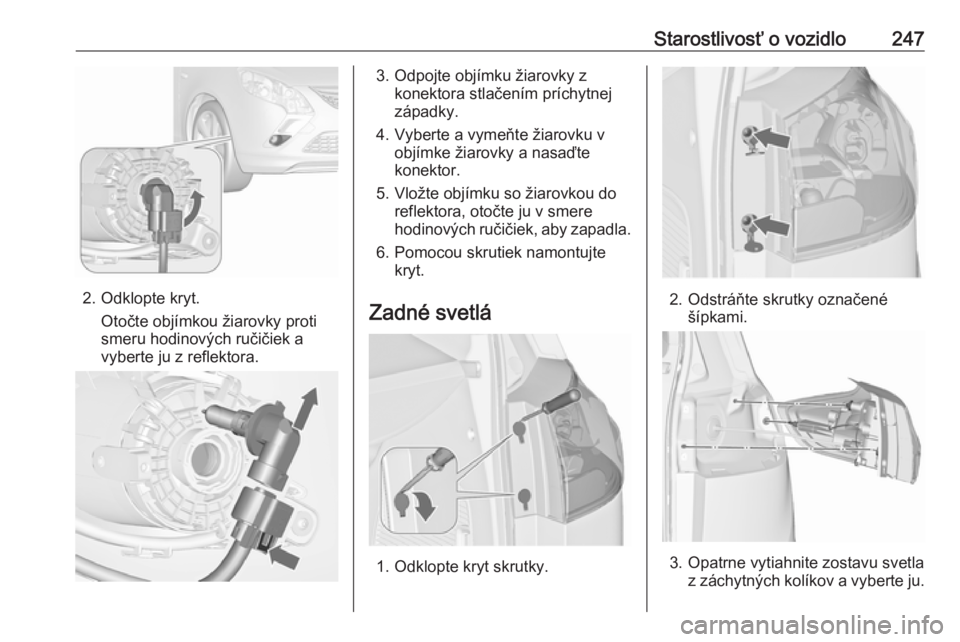

Starostlivosť o vozidlo247
2. Odklopte kryt.Otočte objímkou žiarovky proti
smeru hodinových ručičiek a vyberte ju z reflektora.
3. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
4. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
5. Vložte objímku so žiarovkou do reflektora, otočte ju v smere
hodinových ručičiek, aby zapadla.
6. Pomocou skrutiek namontujte kryt.
Zadné svetlá
1. Odklopte kryt skrutky.
2. Odstráňte skrutky označené šípkami.
3. Opatrne vytiahnite zostavu svetlaz záchytných kolíkov a vyberte ju.

248Starostlivosť o vozidlo4. Odpojte konektor zo súpravysvetla.
5. Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
Svetlo ukazovateľa smeru ( 1)
Zadné svetlá ( 2)
Brzdové svetlo ( 3)
Zadné svetlá s vysokosvietivými
diódami (LED) pre zadné a
brzdové svetlá
Vymeniť možno len žiarovky v
smerovkách ( 1).
Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
6. Pripojte konektor k zostave svetla.
7. Nasaďte zostavu svetla do záchytných kolíkov a zaistite ju
skrutkami.
8. Nasaďte kryt skrutky.
Svetlá spiatočky (4) v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.

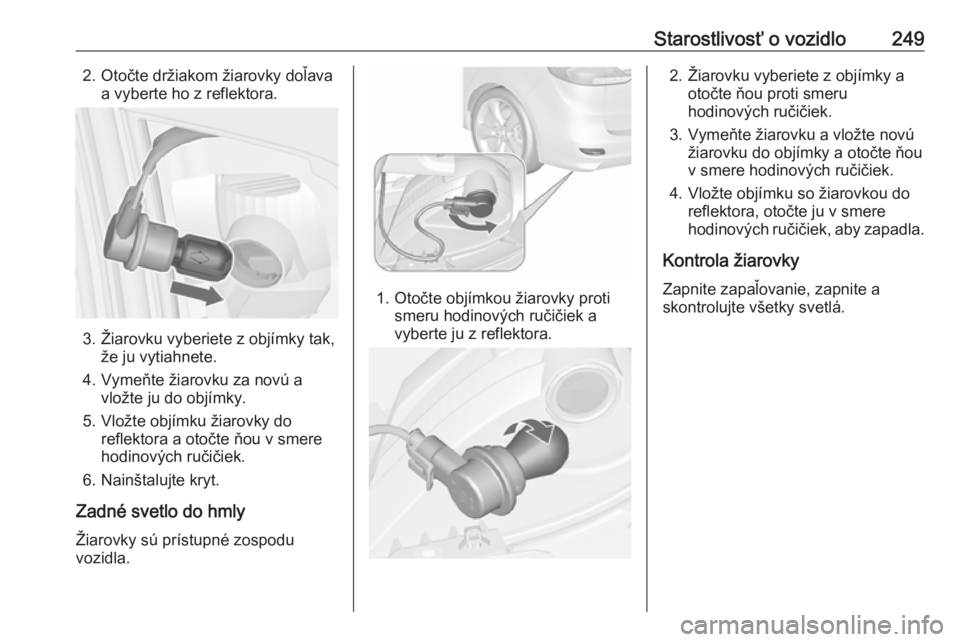

Starostlivosť o vozidlo2492. Otočte držiakom žiarovky doľavaa vyberte ho z reflektora.
3. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
4. Vymeňte žiarovku za novú a vložte ju do objímky.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nainštalujte kryt.
Zadné svetlo do hmly
Žiarovky sú prístupné zospodu
vozidla.
1. Otočte objímkou žiarovky proti smeru hodinových ručičiek a
vyberte ju z reflektora.
2. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku so žiarovkou do reflektora, otočte ju v smere
hodinových ručičiek, aby zapadla.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.

250Starostlivosť o vozidloBočné smerovkyAk chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu. Odstráňte kryt.

Starostlivosť o vozidlo251
2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Kryt zatlačte do puzdra.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla,
svetlo na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● u vozidiel s ľavostranným riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou
odkladacou skrinkou
● za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.

252Starostlivosť o vozidlo
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

Starostlivosť o vozidlo253Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva/systém
zapaľovania4Vstrekovanie paliva/systém
zapaľovania5–6Vyhrievanie zrkadiel/poplašný
systém proti odcudzeniu7Ovládanie ventilátorov/riadiaci
modul motora/riadiaci modul
prevodovky8Lambda senzor/chladenie
motora9Snímač zadného okna10Snímač akumulátora11Uvoľnenie zadných výklopných
dverí12Adaptívne predné svetlomety/
automatické ovládanie svetiel

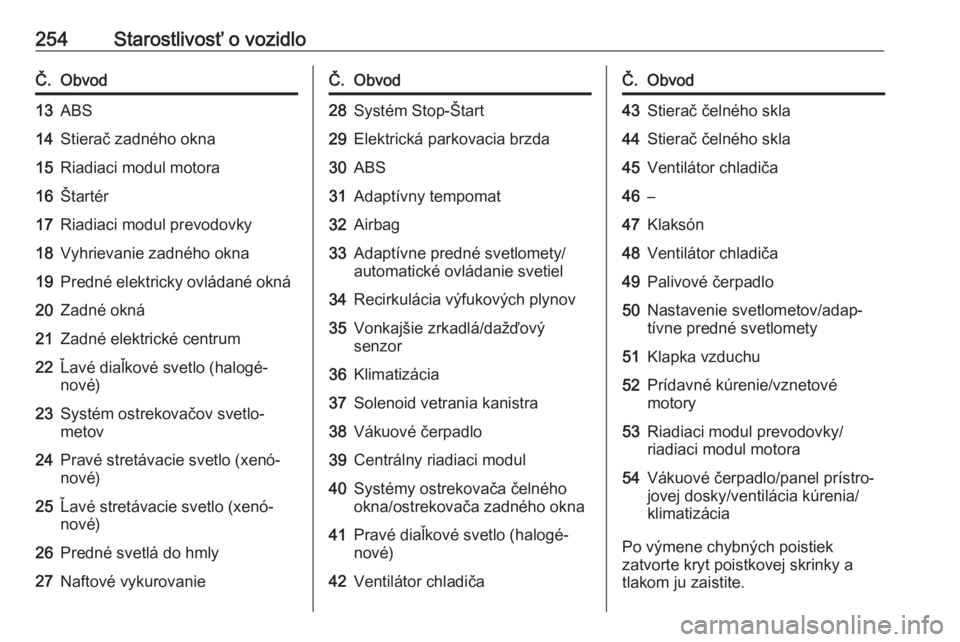

254Starostlivosť o vozidloČ.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly27Naftové vykurovanieČ.Obvod28Systém Stop-Štart29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety/
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie zrkadlá/dažďový
senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna/ostrekovača zadného okna41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladičaČ.Obvod43Stierač čelného skla44Stierač čelného skla45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov/adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie/vznetové
motory53Riadiaci modul prevodovky/
riadiaci modul motora54Vákuové čerpadlo/panel prístro‐
jovej dosky/ventilácia kúrenia/
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
