2016.5 OPEL ZAFIRA C Īpašnieka rokasgrāmata (in Latvian)

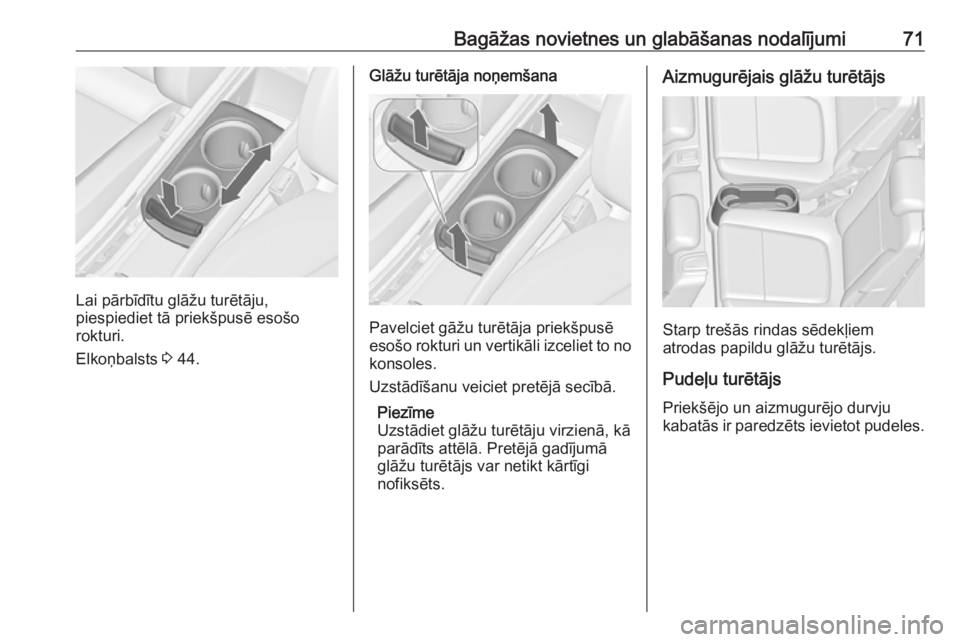

Bagāžas novietnes un glabāšanas nodalījumi71
Lai pārbīdītu glāžu turētāju,
piespiediet tā priekšpusē esošo
rokturi.
Elkoņbalsts 3 44.
Glāžu turētāja noņemšana
Pavelciet gāžu turētāja priekšpusē
esošo rokturi un vertikāli izceliet to no konsoles.
Uzstādīšanu veiciet pretējā secībā.
Piezīme
Uzstādiet glāžu turētāju virzienā, kā
parādīts attēlā. Pretējā gadījumā
glāžu turētājs var netikt kārtīgi
nofiksēts.
Aizmugurējais glāžu turētājs
Starp trešās rindas sēdekļiem
atrodas papildu glāžu turētājs.
Pudeļu turētājs Priekšējo un aizmugurējo durvju
kabatās ir paredzēts ievietot pudeles.

72Bagāžas novietnes un glabāšanas nodalījumiPriekšējais sīklietunodalījums
Glabāšanas nodalījums atrodas
blakus stūres ratam.
Durvju paneļa nodalījumsPriekšējo durvju apdarē ir nelielas
kabatas, piemēram, mobilajiem
tālruņiem.
Augšējā konsole
Lai atvērtu glabāšanas nodalījumu,
nospiediet pogu.
Nodalījumā var ievietot priekšmetus,
kuru masa nepārsniedz 0,2 kg.
Sīkbagāžas atvilktne zem
sēdekļa
Glabāšanas nodalījums
Zem pasažiera sēdekļa atrodas
glabāšanas nodalījums. Lai šo
nodalījumu atvērtu vai aizvērtu, virziet atvilktni. Maksimālā slodze: 1,5 kg.

Bagāžas novietnes un glabāšanas nodalījumi73Atvilktne zem sēdekļa
Nospiediet pogu, kas atrodas
padziļinājumā, un izvelciet atvilktni.
Maksimālā uzglabājamo priekšmetu
masa: 3 kg. Lai aizvērtu, iebīdiet iekšā un nofiksējiet.
Glabāšanas nodalījumi
elkoņbalstos
Glabāšanas nodalījums standarta
elkoņbalstā
Elkoņbalsta konsolē atrodas
glabāšanas nodalījums. Lai to
atvērtu, virziet elkoņbalstu uz priekšu.
Glabāšanas nodalījums
FlexConsole elkoņbalstā
Nospiediet pogu, lai atvērtu
elkoņbalstā iebūvēto glabāšanas nodalījumu.
Aiz elkoņbalsta atrodas vēl viens
glabāšanas nodalījums. Lai to
atvērtu, pabīdiet vāciņu.

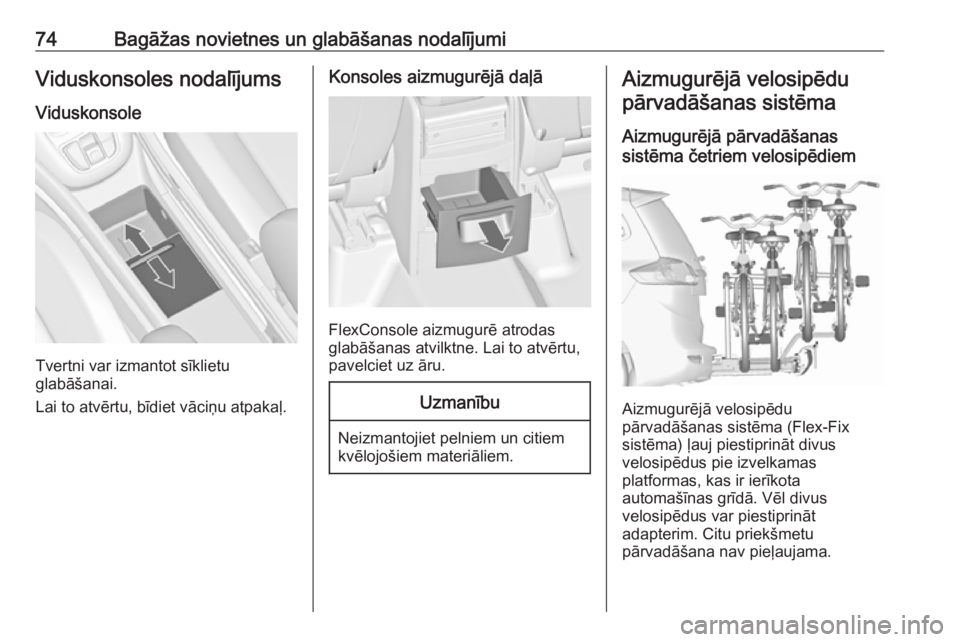

74Bagāžas novietnes un glabāšanas nodalījumiViduskonsoles nodalījumsViduskonsole
Tvertni var izmantot sīklietu
glabāšanai.
Lai to atvērtu, bīdiet vāciņu atpakaļ.
Konsoles aizmugurējā daļā
FlexConsole aizmugurē atrodas
glabāšanas atvilktne. Lai to atvērtu,
pavelciet uz āru.
Uzmanību
Neizmantojiet pelniem un citiem
kvēlojošiem materiāliem.
Aizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā pārvadāšanas
sistēma četriem velosipēdiem
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) ļauj piestiprināt divus
velosipēdus pie izvelkamas
platformas, kas ir ierīkota
automašīnas grīdā. Vēl divus
velosipēdus var piestiprināt
adapterim. Citu priekšmetu
pārvadāšana nav pieļaujama.

Bagāžas novietnes un glabāšanas nodalījumi75Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālā
slodze ir 80 kg ar piestiprinātu
adapteri un 60 kg bez adaptera.
Maksimālā slodze uz vienu
velosipēdu, kas novietots uz
izvelkamās platformas, ir 30 kg. Līdz
ar to izvelkamajai platformai var
piestiprināt velosipēdus ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad aizmugurējā velosipēdu
pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota, šasijas klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.
Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Aizmugurējā velosipēdu
pārvadāšanas sistēma tiek atbloķēta
un ātri izbīdīta no aizmugurējā bufera.

76Bagāžas novietnes un glabāšanas nodalījumiIzvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Aizmugurējo lukturu atlocīšana
Atlokiet abus aizmugurējos lukturus
uz āru.

Bagāžas novietnes un glabāšanas nodalījumi77Nofiksējiet aizmugurējo velosipēdu
pārvadāšanas sistēmu
Pagrieziet abas satveršanas sviras
līdz galam uz sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Riteņu padziļinājumu atlocīšana
Atlokiet abus riteņu padziļinājumus uz āru.
Velosipēdu turētāja montāža
Paceliet turētāju aizmugurē (1) un
pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu (2).
Spiediet turētāju (1) lejup un
pagrieziet rokturi (2) atpakaļ, lai
nostiprinātu.

78Bagāžas novietnes un glabāšanas nodalījumiPirmā velosipēda piestiprināšana
1. Pagrieziet pedāļus vajadzīgajāpozīcijā, kā parādīts attēlā, un
ievietojiet velosipēdu priekšējos
riteņu padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet
kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.
3. Nostipriniet abus velosipēda riteņus tiem paredzētajospadziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Adaptera piestiprināšana
Pārvadājot vairāk nekā divus
velosipēdus, pirms otrā velosipēda
piestiprināšanas ir jānostiprina
adapteris.
