2016.5 OPEL MOKKA sensor

Illuminazione119Illuminazione in condizioni
meteorologiche avverse
Si attiva automaticamente fino ad una
velocità di circa 70 km/h, se il sensore pioggia rileva della condensa o il ter‐
gicristallo funziona in modo continuo.
La profondità, la distribuzione e l'in‐
tensità delle luci sono regolate in
modo variabile in funzione della visi‐
bilità.
Luci di svolta dinamiche
Il fascio di luce ruota a seconda del‐
l'angolo di sterzata del volante e della velocità, migliorando la luminosità in
curva.
Spia f 3 94.
Proiettori laterali addizionali Nelle curve strette o durante le svolte,
a seconda dell'angolo di sterzata o
del segnale dell'indicatore di dire‐ zione, viene attivato un riflettore sup‐
plementare destro o sinistro che illu‐
mina la strada ad angolo retto rispetto al senso di marcia. Si attiva fino ad
una velocità massima di 40 km/h.
Spia f 3 94.
Funzione di retromarcia
Se i fari sono accesi e viene innestata la retromarcia, entrambi i proiettori la‐terali addizionali si accendono. Que‐
sti restano accesi per 20 secondi
dopo aver disinserito la retromarcia o
quando si viaggia ad una velocità su‐
periore a 17 km/h in marcia avanti.
Assistenza all'uso degli
abbaglianti
Questa funzione attiva gli abbaglianti
come luci di marcia principali di notte
e quando il veicolo viaggia a una ve‐
locità superiore a 40 km/h.Effettua la commutazione agli anab‐
baglianti se:
● La videocamera del parabrezza rileva le luci di veicoli che prece‐dono o incrociano la vettura.
● La velocità del veicolo è inferiore
a 20 km/h.
● C'è nebbia o nevica.
● Si guida in aree urbane.
Attivazione
L'assistenza all'uso degli abbaglianti
viene attivata spingendo due volte la
leva degli indicatori di direzione a una
velocità superiore a 40 km/h.

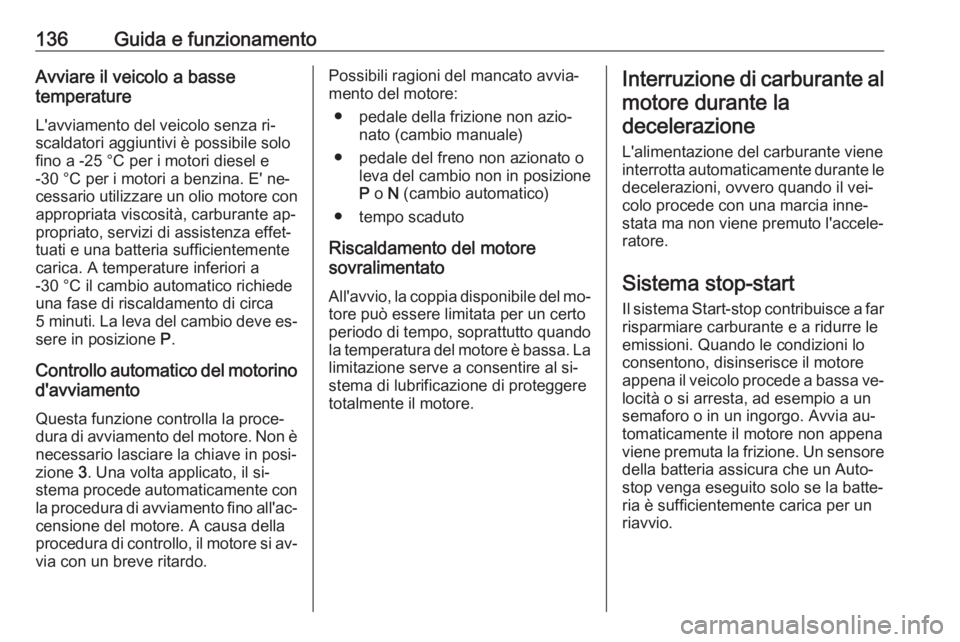

136Guida e funzionamentoAvviare il veicolo a basse
temperature
L'avviamento del veicolo senza ri‐ scaldatori aggiuntivi è possibile solo
fino a -25 °С per i motori diesel e
-30 °C per i motori a benzina. E' ne‐
cessario utilizzare un olio motore con
appropriata viscosità, carburante ap‐
propriato, servizi di assistenza effet‐ tuati e una batteria sufficientemente
carica. A temperature inferiori a
-30 °C il cambio automatico richiede
una fase di riscaldamento di circa
5 minuti . La leva del cambio deve es‐
sere in posizione P.
Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐dura di avviamento del motore. Non è necessario lasciare la chiave in posi‐
zione 3. Una volta applicato, il si‐
stema procede automaticamente con la procedura di avviamento fino all'ac‐
censione del motore. A causa della
procedura di controllo, il motore si av‐ via con un breve ritardo.Possibili ragioni del mancato avvia‐
mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale)
● pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico)
● tempo scaduto
Riscaldamento del motore
sovralimentato
All'avvio, la coppia disponibile del mo‐
tore può essere limitata per un certo
periodo di tempo, soprattutto quando
la temperatura del motore è bassa. La
limitazione serve a consentire al si‐
stema di lubrificazione di proteggere
totalmente il motore.Interruzione di carburante al
motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le
decelerazioni, ovvero quando il vei‐
colo procede con una marcia inne‐
stata ma non viene premuto l'accele‐
ratore.
Sistema stop-start
Il sistema Start-stop contribuisce a far
risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐ locità o si arresta, ad esempio a unsemaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena viene premuta la frizione. Un sensore
della batteria assicura che un Auto‐
stop venga eseguito solo se la batte‐
ria è sufficientemente carica per un
riavvio.

Guida e funzionamento155
Informazioni generali
9Avvertenza
L'allarme collisione anteriore è
semplicemente un sistema di av‐
vertimento e non attiva i freni. Se
ci si avvicina troppo rapidamente
a un veicolo che precede, non po‐ trebbe dare il tempo necessario
per evitare una collisione.
Il conducente è totalmente re‐
sponsabile dell'osservanza della
distanza di sicurezza appropriata
a seconda delle condizioni atmo‐
sferiche, di traffico, visibilità.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni.
Limitazioni del sistema
Il sistema è progettato per rilevare so‐
lamente veicoli, ma potrebbe rilevare
anche altri oggetti metallici.
Nei casi seguenti l'allarme collisione
anteriore potrebbe non rilevare un
veicolo che precede o le prestazioni
del sensore potrebbero essere limi‐
tate:
● su strade tortuose● con visibilità limitata ad es. in caso di nebbia, pioggia o neve
● in caso di accumulo di neve, ghiaccio, fanghiglia, fango o
sporco sul sensore o di para‐
brezza danneggiato
Sistema di ausilio al
parcheggio
Il sistema di ausilio al parcheggio
agevola le manovre di parcheggio mi‐ surando la distanza tra il veicolo e gli
ostacoli ed emettendo un segnale
acustico all'interno dell'abitacolo. È
tuttavia responsabilità del condu‐
cente effettuare correttamente la ma‐ novra di parcheggio.
Il sistema è costituito da quattro sen‐
sori di parcheggio ad ultrasuoni ubi‐
cati nel paraurti posteriore. Se il vei‐
colo è dotato di un sistema di ausilio

156Guida e funzionamentoal parcheggio anteriore, altri quattro
sensori a ultrasuoni sono posizionati
nel paraurti anteriore.
Spia r 3 92.
Attivazione
Inserendo la retromarcia, il sistema si attiva automaticamente.
Il sistema di ausilio al parcheggio an‐
teriore può essere attivato anche pre‐
mendo r mentre si procede a
bassa velocità.
Un LED acceso posizionato sul pul‐
sante del sistema di ausilio al par‐
cheggio indica che il sistema è ope‐
rativo.
Il rilevamento di un ostacolo viene se‐
gnalato dall'emissione di una segna‐
lazione acustica. La frequenza dei se‐
gnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando la distanza è inferiore a 30 cm, il se‐
gnale acustico diventa continuo.
Se r è premuto una volta in un ciclo
di accensione, il sistema di ausilio al
parcheggio anteriore è riattivato se la
velocità del veicolo scende al di sotto
di un certo valore e se precedente‐
mente la velocità del veicolo non
aveva superato 25 km/h.
Disattivazione
Disattivare il sistema premendo r.
Il LED sul pulsante si spegnerà e nel Driver Information Centre verrà visua‐ lizzato il simbolo Ausilio al parcheggio
Off .
Il sistema si disattiva automatica‐
mente quando il veicolo avanza oltre una determinata velocità.Guasto
In caso di guasto al sistema, il sim‐
bolo r si accende o nel Driver In‐
formation Centre viene visualizzato
un messaggio del veicolo.
Inoltre, si accende la spia r oppure
un messaggio viene visualizzato nel
Driver Information Center in caso di
un malfunzionamento del sistema
causato da condizioni momentanee, ad es. i sensori coperti di neve.
Messaggi del veicolo 3 101.
Indicazioni importanti sull'uso dei
sistemi di ausilio al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti. Se gli ostacoli escono

Guida e funzionamento157dalla zona di rilevamento dei sen‐
sori durante le manovre, il sistema
emette una segnalazione acustica
continua.Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Il sistema di ausilio al parcheggio ri‐
leva automaticamente un dispositivo di traino installato in fabbrica, disat‐
tivandolo al collegamento del con‐
nettore.
Il sensore potrebbe rilevare un og‐ getto inesistente (disturbi d'eco) a
causa di disturbi esterni acustici o
meccanici.
Avviso
L'ausilio al parcheggio è disattivato
in caso di estensione del sistema di
trasporto posteriore.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia visualizzando l'area poste‐ riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.
9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.

158Guida e funzionamentoFunzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.
A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menu Impostazioni del Visualizzatore
Info. Personalizzazione del veicolo
3 107.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐
steriori del dispositivo di assistenza al parcheggio avanzato.
Impostazioni display
Navi 650 /Navi 950 : La luminosità può
essere impostata prima premendo e
poi ruotando la ghiera esterna della
manopola multifunzione.
CD 600 : La luminosità può essere im‐
postata prima premendo e poi ruo‐
tando la manopola multifunzione.
Disattivazione
La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.

Cura del veicolo193N.Circuito1Tettuccio apribile2Specchietti retrovisori esterni3–4–5Centralina freno elettrico6Sensore intelligente della
batteria7–8Centralina del cambio9–10Regolazione della profondità dei
fari11Tergilunotto12Lunotto termico13Attuatore dei fari (lato sinistro)14Specchietti retrovisori esterni
termici15–N.Circuito16Riscaldamento dei sedili17Centralina del cambio18Centralina del motore19Pompa carburante20–21Ventola di raffreddamento22–23Bobina di accensione/Centralina
del motore24Pompa di lavaggio25Attuatore dei fari (lato destro)26Sensori di controllo motore27–28Accensione29Accensione30Impianto di scarico31Abbagliante sinistro32Abbagliante destroN.Circuito33Centralina del motore34Avvisatore acustico35Climatizzatore36Fendinebbia
Fusibili scatola J
N.Circuito1Centralina freno elettrico2Tergicristallo anteriore3Modulo alimentazione4Morsetto alimentazione della
scatola portafusibili nel quadro
strumenti5–6Riscaldatore del carburante7–8Ventola di raffreddamento9Ventola di raffreddamento

Cura del veicolo195N.Circuito16Fari autoadattativi17Alzacristallo elettrico lato guida18Sensore pioggia19Centralina della carrozzeria/
regolatore tensione20Volante21Presa alimentazione accessori
CA/Cambio automatico22Accendisigari/presa alimenta‐
zione accessori CC23Scorta24Scorta25Scorta26Scorta27Quadro strumenti/Riscaldatore
ausiliario/Interruttore frizione28Fari autoadattativi/Trasforma‐
tore di tensione/Interruttore fari29ScortaN.Circuito30Scorta31Gruppo quadro strumenti32Sistema Infotainment/Cicalino33Display/sistema Infotainment34Onstar UHP/DAB
Fusibili S/B
N.Circuito01Scorta02Scorta03Alzacristalli elettrici anteriori04Alzacristalli elettrici posteriori05Modalità logistica06Scorta07Scorta08ScortaScatola portafusibili nel
vano di carico
Situato sul lato sinistro del vano ba‐
gagli.
Per accedere ai fusibili, rimuovere la copertura.
