2016.5 OPEL MERIVA Savininko vadovas (in Lithuanian)

Automobilio priežiūra199

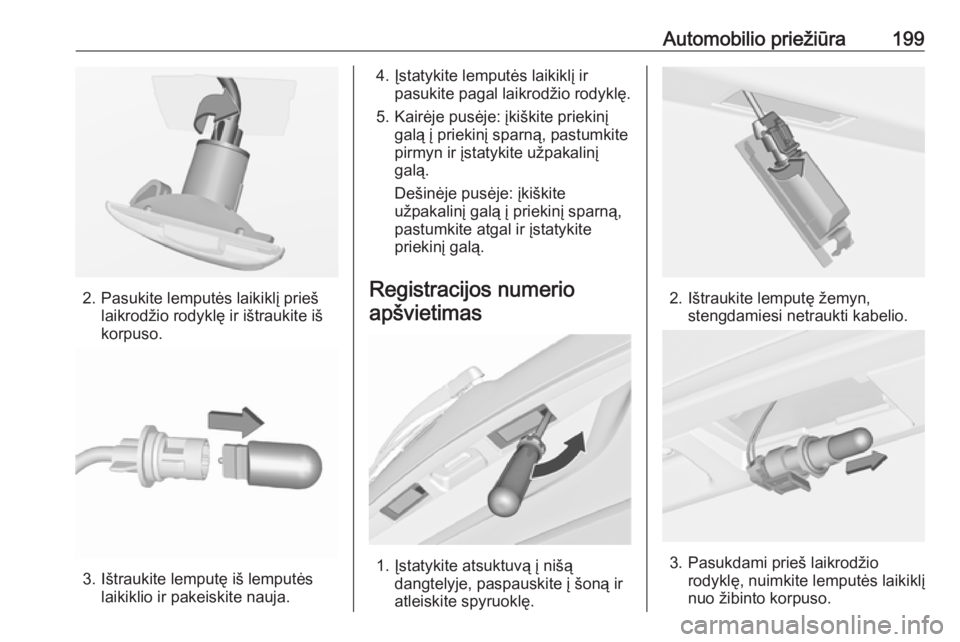

2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Kairėje pusėje: įkiškite priekinį galą į priekinį sparną, pastumkite
pirmyn ir įstatykite užpakalinį
galą.
Dešinėje pusėje: įkiškite
užpakalinį galą į priekinį sparną,
pastumkite atgal ir įstatykite
priekinį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.

200Automobilio priežiūra4. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistosdirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelioapšvietimas
Lemputės turi būti pakeistos dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
atitikti ant seno saugiklio pateiktus
duomenis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriaus kairėje pusėje priekyje;
● automobiliuose, kuriuose vairas yra kairėje, – viduje už įrankių
skyriaus arba už daiktadėžės
automobiliuose, kuriuose vairas
yra dešinėje pusėje;
● po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

Automobilio priežiūra201
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad prisitvirtintų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.

202Automobilio priežiūraNr.Grandinė1Starteris2–3Degalų filtras / aušinimas4Garso signalas530 lizdas6Variklio valdymo modulis / trans‐
misijos valdymo blokas7Rūko žibintas8Variklio aušinimas9Variklio aušinimas10Vakuuminis siurblys11Uždegimas / pašildymas12Priekinių žibintų išlyginimas13Oro kondicionavimo sistema /
15 lizdas14Transmisijos valdymo blokas15Tolimosios šviesos (dešinėje)16Tolimosios šviesos (kairėje)17Variklio valdymo modulisNr.Grandinė18Variklio valdymo modulis /
15 lizdas19Oro pagalvė20Variklio valdymo modulis21Variklio valdymo modulis /
87 lizdas

Automobilio priežiūra203Nr.Grandinė22Elektrinis stovėjimo stabdys23Padangų taisymo rinkinys24Degalų siurblysNr.Grandinė25ABS26Šildomas užpakalinis langas27ABS28Vidinis ventiliatorius29Žiebtuvėlis30Oro kondicionavimo sistema31Elektra valdomas langas
(kairėje)32Elektra valdomas langas (deši‐
nėje)33Veidrodėlio šildymas34ABS35Oro pagalvėSaugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.

204Automobilio priežiūra
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, patraukite dangtelį į viršų
ir nuimkite.
Nr.Grandinė1Radijas2Ekranas / prietaisai / telefonas3Radijas4Užvedimo spynelė / imobilizato‐
rius5Priekinio lango plovimo
sistema / galinio lango plovimo
sistema6Centrinio durų užrakto sistema /
bagažinės dangtis7Centrinio durų užrakto sistema8Ekranas / prietaisai / telefonas9Šildomas vairas10Kairės pusės užpakalinių durų
atrakinimas11Dešinės pusės užpakalinių durų
atrakinimas12Plafono apšvietimas13Lietaus jutiklis / vidinis veidro‐
dėlis / išoriniai veidrodėliai14–Saugiklių dėžutė bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.

Automobilio priežiūra205Atkabinkite keturis fiksavimo
skląsčius ir nuimkite gaubtą.Nr.Grandinė1Prisitaikantys priekiniai žibintai2–3–4–5–6Galinis dešinysis elektra
valdomas langas7Prisitaikantys priekiniai žibintai8Priekabos modulis / priekabos
lizdas9Kairiosios sėdynės juosmens
atrama10Galinis kairysis elektra
valdomas langas11Automobilio statymo pagalba12Elektra valdoma užuolaida nuo
saulės13–14Šildomos priekinės sėdynės15Priekabos modulisNr.Grandinė16Dešiniosios sėdynės juosmens
atrama17–

206Automobilio priežiūraAutomobilio įrankiai
Įrankiai
Kad atidarytumėte skyrių, atjunkite
dangtį ir atidarykite jį arba,
atsižvelgdami į versiją, pakelkite
grindų dangtį.
Automobiliai su padangos
taisymo komplektu
1 variantas: automobilio įrankiai yra
bagažinėje, dešinėje įrengtame
skyriuje, kartu su padangų remonto
rinkiniu.
2 variantas: automobilio įrankiai yra
bagažinėje, po grindų dangčiu
esančiame skyriuje, kartu su
padangų remonto rinkiniu.
