2016.5 OPEL MERIVA Ohjekirja (in Finnish)

Istuimet, turvajärjestelmät39KyynärnojaIrrotettava kyynärnoja
Kyynärnojassa on säilytyslokero.
Säilytyslokero 3 62.
Kyynärnojan asentaminen
keskikonsoliin
Paina taempaa painiketta ja työnnä
takaohjaintapit ylempiin ohjainkiskoi‐ hin. Vapauta painike.
Laske kyynärnojaa edestä. Vedä na‐
pakasti etukahvasta ja työnnä etuoh‐
jaintapit ylempiin ohjainkiskoihin. Va‐
pauta kahva. Siirrä kyynärnojaa, kun‐ nes se lukittuu kuuluvasti.
Huomautus
Asenna kyynärnoja kuvassa esitet‐ tyyn suuntaan. Muussa tapauk‐
sessa kyynärnoja ei ehkä lukitu oi‐
kein.

40Istuimet, turvajärjestelmätKyynärnojan siirtäminen
Vedä etukahvasta hieman ja siirrä
kyynärnoja haluttuun asentoon. Va‐
pauta kahva. Siirrä kyynärnojaa, kun‐ nes se lukittuu kuuluvasti.
Jos alempaan ohjainkiskoon on asen‐ nettu mukinpidin, varmista, että mu‐
kinpitimen kehys on alkuasennossa.
Huomautus
Jos kyynärnojalle asetetaan liikaa
painoa, sen lukitus saattaa avautua. Esteetön liikkuvuus ei ehkä ole
taattu. Nosta kyynärnojaa hieman
lukitaksesi sen uudelleen.
Kyynärnojan säilytyslokero 3 62.
Mukinpitimet 3 60.
Kyynärnojan irrottaminen
Vedä napakasti etukahvasta ja nosta kyynärnojaa edestä. Paina takapaini‐
ketta ja irrota kyynärnoja.
Kyynärnoja voidaan asentaa myös
taitettuun keskimmäiseen takaistui‐
meen 3 42.
Lämmitys
Paina kyseisen istuimen ß haluamasi
lämmitystehon mukaan yhden tai
useamman kerran. Tilan ilmaisevat
painikkeen merkkivalot.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐
vasti.
Istuinlämmitys toimii moottorin käy‐ dessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 141.

Istuimet, turvajärjestelmät41Takaistuimet
Istuimen säätö9 Varoitus
Ajettaessa ulompien istuinten on
oltava lukittuneina ohjainkiskoihin.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Takaistuimen ulkopaikkojen istuimia
voidaan siirtää yksitellen eteen- tai
taaksepäin. Istuimia voidaan siirtää
pituus- ja poikittaissuunnissa.
Pituussuunnassa istuimet voidaan lu‐
kita väliasentoihin.
Vedä kahvasta, siirrä istuinta, va‐
pauta kahva ja anna istuimen lukittua.
Flexible Seat System (FlexSpace,
joustava istuinjärjestelmä)
Takaistuinrivillä voidaan käyttää joko
kahta istuinta, jotka tarjoavat suurim‐
man mahdollisen istumistilan asen‐
nossa 1, tai kolmea istuinta asen‐
nossa 2. Asennossa 1 keskimmäinen
istuin on laskettuna alas.
Ulkopaikkojen istuimet voidaan siir‐ tää eteenpäin asentoon 3.
Istuinten siirtäminen asentoon 1
Vedä silmukasta ja käännä keskim‐
mäinen istuin alas.

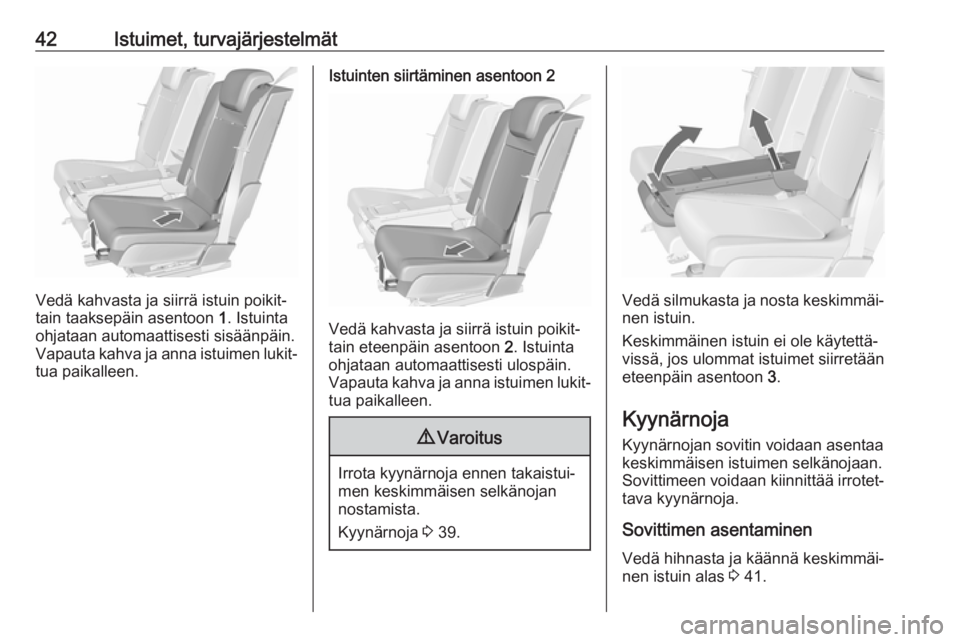

42Istuimet, turvajärjestelmät
Vedä kahvasta ja siirrä istuin poikit‐
tain taaksepäin asentoon 1. Istuinta
ohjataan automaattisesti sisäänpäin. Vapauta kahva ja anna istuimen lukit‐
tua paikalleen.
Istuinten siirtäminen asentoon 2
Vedä kahvasta ja siirrä istuin poikit‐
tain eteenpäin asentoon 2. Istuinta
ohjataan automaattisesti ulospäin.
Vapauta kahva ja anna istuimen lukit‐
tua paikalleen.
9 Varoitus
Irrota kyynärnoja ennen takaistui‐
men keskimmäisen selkänojan
nostamista.
Kyynärnoja 3 39.
Vedä silmukasta ja nosta keskimmäi‐
nen istuin.
Keskimmäinen istuin ei ole käytettä‐
vissä, jos ulommat istuimet siirretään
eteenpäin asentoon 3.
Kyynärnoja Kyynärnojan sovitin voidaan asentaa
keskimmäisen istuimen selkänojaan.
Sovittimeen voidaan kiinnittää irrotet‐
tava kyynärnoja.
Sovittimen asentaminen
Vedä hihnasta ja käännä keskimmäi‐
nen istuin alas 3 41.

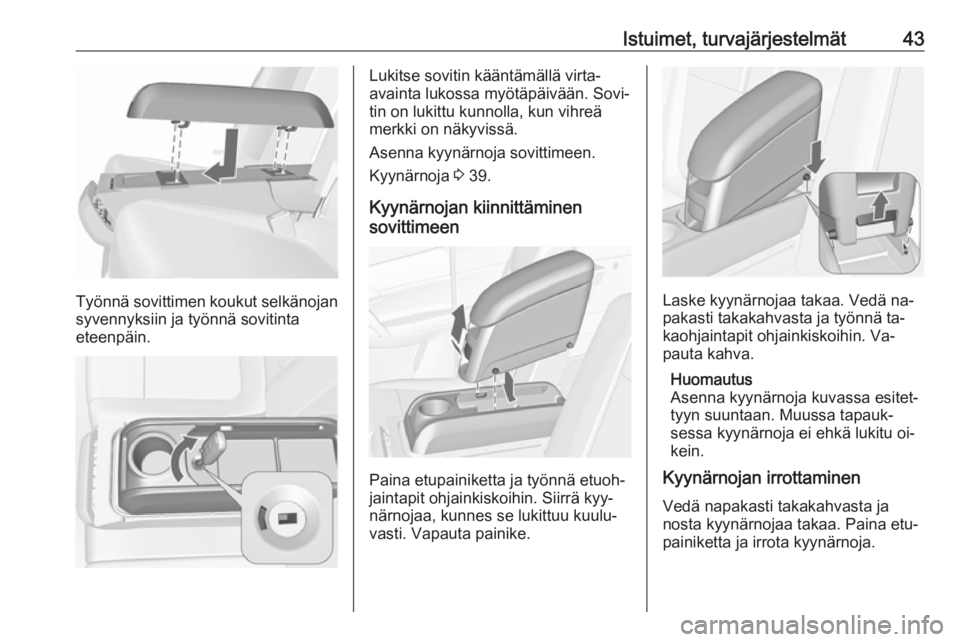

Istuimet, turvajärjestelmät43
Työnnä sovittimen koukut selkänojan
syvennyksiin ja työnnä sovitinta
eteenpäin.
Lukitse sovitin kääntämällä virta-
avainta lukossa myötäpäivään. Sovi‐
tin on lukittu kunnolla, kun vihreä merkki on näkyvissä.
Asenna kyynärnoja sovittimeen.
Kyynärnoja 3 39.
Kyynärnojan kiinnittäminen
sovittimeen
Paina etupainiketta ja työnnä etuoh‐
jaintapit ohjainkiskoihin. Siirrä kyy‐
närnojaa, kunnes se lukittuu kuulu‐
vasti. Vapauta painike.
Laske kyynärnojaa takaa. Vedä na‐
pakasti takakahvasta ja työnnä ta‐
kaohjaintapit ohjainkiskoihin. Va‐
pauta kahva.
Huomautus
Asenna kyynärnoja kuvassa esitet‐
tyyn suuntaan. Muussa tapauk‐
sessa kyynärnoja ei ehkä lukitu oi‐
kein.
Kyynärnojan irrottaminen
Vedä napakasti takakahvasta ja
nosta kyynärnojaa takaa. Paina etu‐
painiketta ja irrota kyynärnoja.

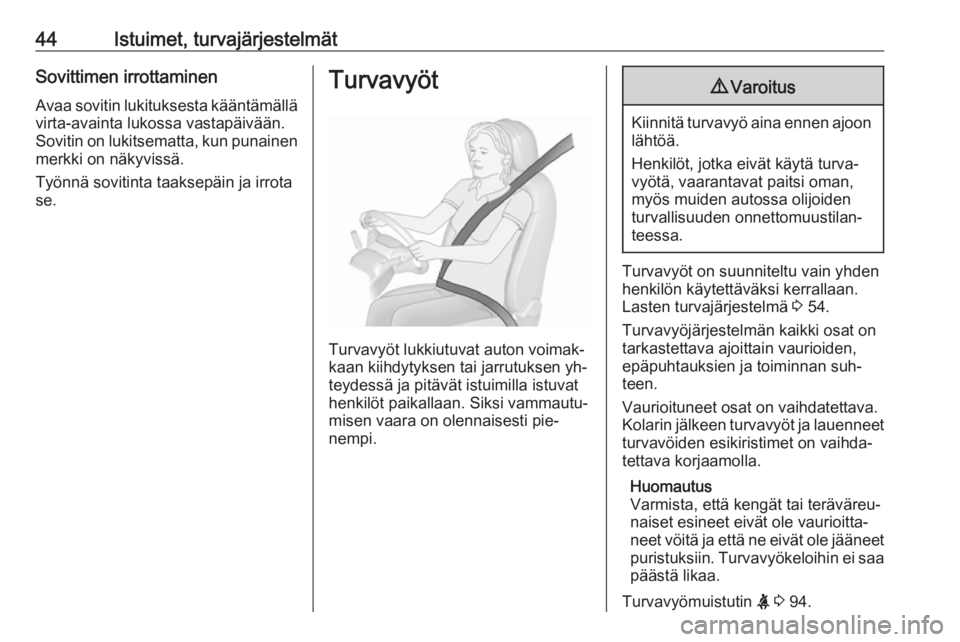

44Istuimet, turvajärjestelmätSovittimen irrottaminenAvaa sovitin lukituksesta kääntämällä
virta-avainta lukossa vastapäivään.
Sovitin on lukitsematta, kun punainen
merkki on näkyvissä.
Työnnä sovitinta taaksepäin ja irrota
se.Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti pie‐
nempi.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 54.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
epäpuhtauksien ja toiminnan suh‐
teen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutin X 3 94.

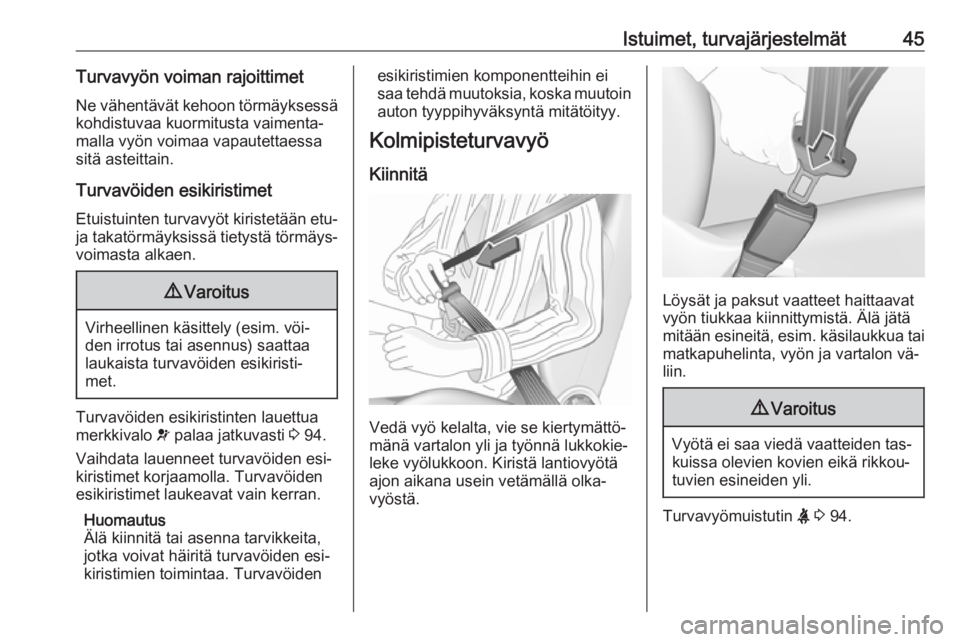

Istuimet, turvajärjestelmät45Turvavyön voiman rajoittimetNe vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimenta‐
malla vyön voimaa vapautettaessa
sitä asteittain.
Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 94.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
Kiinnitä
Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X 3 94.

46Istuimet, turvajärjestelmätKorkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta ja työnnä korkeuden
säädintä alaspäin.
Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.
Avaa
Vyö avataan painamalla lukon pu‐
naista nappia.
Takaistuinten turvavyöt
Keskipaikalla on erityinen kolmipiste‐ turvavyö.
Vedä salpalevyt pois katon vyönpiti‐
mestä.
