2016.5 OPEL MERIVA Ohjekirja (in Finnish)

Säilytys71
Käännä ensin vasenta (1) ja sitten oi‐
keaa lukitusvipua ( 2) taakse niin pit‐
källe kuin ne menevät.
Paina kiristysvipu alas ja vedä mo‐
lemmat valot ulos koloista.
Taita lamppukannattimet takavalojen
taustapuolelle.
Aseta ensin etummainen takavalo ( 1 ), sitten taempi takavalo ( 2) syven‐
nykseen ja paina alas mahdollisim‐ man pitkälle. Työnnä johdot koko‐
naan kaikkiin ohjaimiin vaurioiden
välttämiseksi.
Avaa takaluukku.
Työnnä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun täytyy palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.

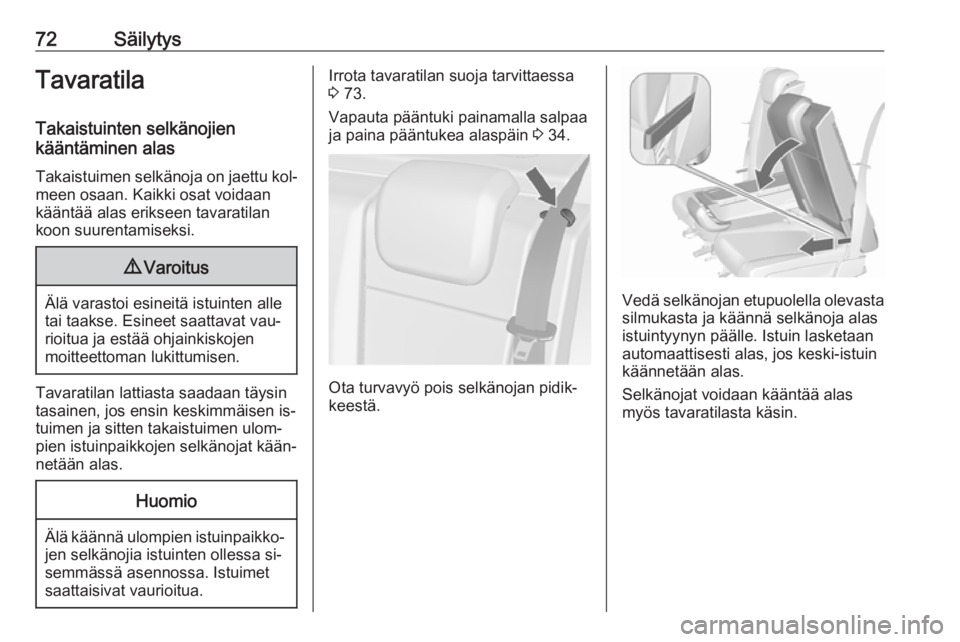

72SäilytysTavaratila
Takaistuinten selkänojien
kääntäminen alas
Takaistuimen selkänoja on jaettu kol‐
meen osaan. Kaikki osat voidaan
kääntää alas erikseen tavaratilan
koon suurentamiseksi.9 Varoitus
Älä varastoi esineitä istuinten alle
tai taakse. Esineet saattavat vau‐
rioitua ja estää ohjainkiskojen
moitteettoman lukittumisen.
Tavaratilan lattiasta saadaan täysin
tasainen, jos ensin keskimmäisen is‐
tuimen ja sitten takaistuimen ulom‐
pien istuinpaikkojen selkänojat kään‐
netään alas.
Huomio
Älä käännä ulompien istuinpaikko‐ jen selkänojia istuinten ollessa si‐
semmässä asennossa. Istuimet
saattaisivat vaurioitua.
Irrota tavaratilan suoja tarvittaessa
3 73.
Vapauta pääntuki painamalla salpaa
ja paina pääntukea alaspäin 3 34.
Ota turvavyö pois selkänojan pidik‐
keestä.
Vedä selkänojan etupuolella olevasta
silmukasta ja käännä selkänoja alas istuintyynyn päälle. Istuin lasketaan
automaattisesti alas, jos keski-istuin käännetään alas.
Selkänojat voidaan kääntää alas
myös tavaratilasta käsin.

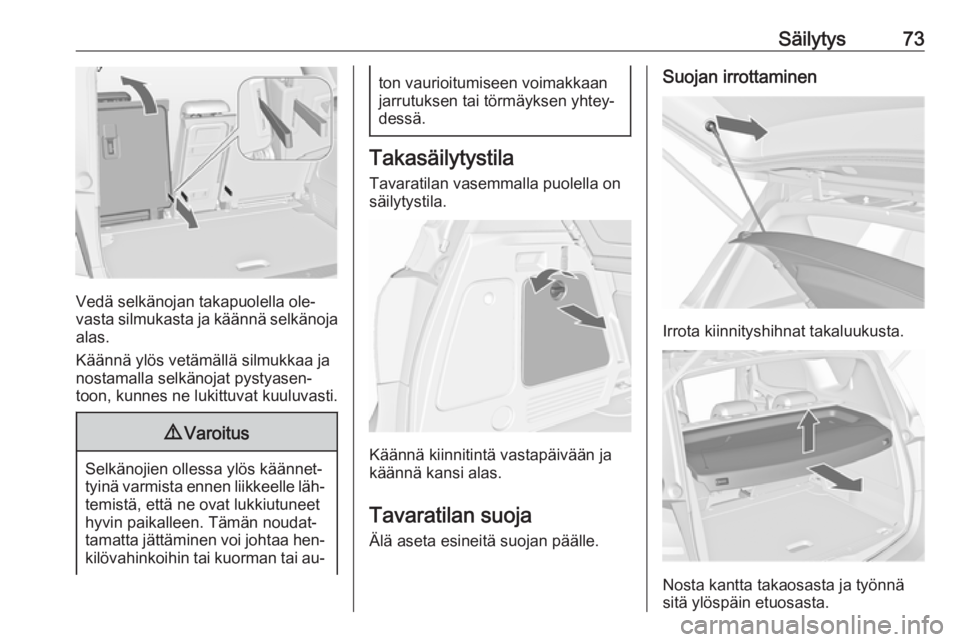

Säilytys73
Vedä selkänojan takapuolella ole‐
vasta silmukasta ja käännä selkänoja
alas.
Käännä ylös vetämällä silmukkaa ja
nostamalla selkänojat pystyasen‐
toon, kunnes ne lukittuvat kuuluvasti.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐
ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Takasäilytystila
Tavaratilan vasemmalla puolella on
säilytystila.
Käännä kiinnitintä vastapäivään ja
käännä kansi alas.
Tavaratilan suoja Älä aseta esineitä suojan päälle.
Suojan irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosasta.

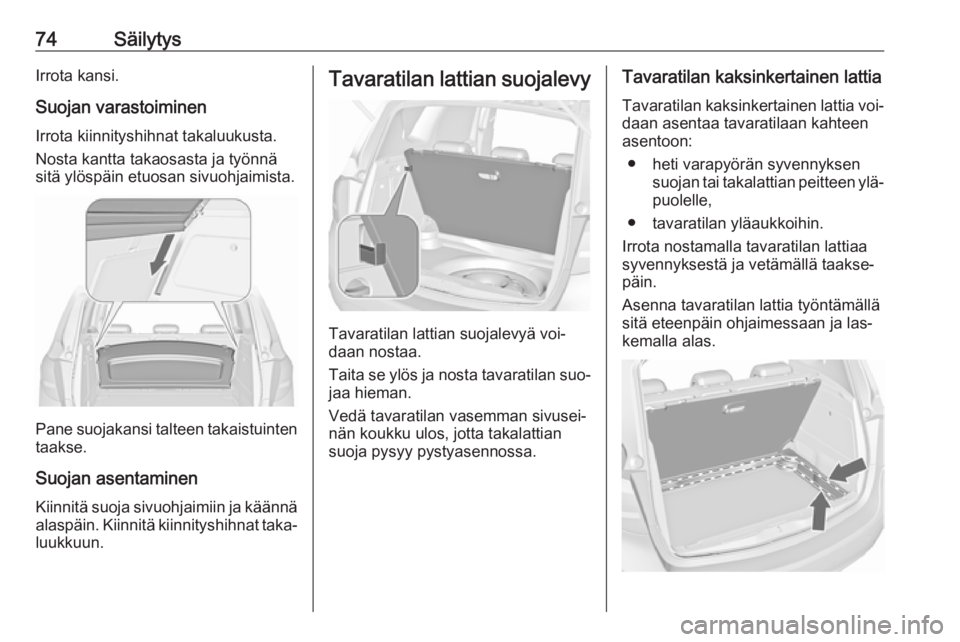

74SäilytysIrrota kansi.Suojan varastoiminen
Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosan sivuohjaimista.
Pane suojakansi talteen takaistuinten
taakse.
Suojan asentaminen
Kiinnitä suoja sivuohjaimiin ja käännä
alaspäin. Kiinnitä kiinnityshihnat taka‐ luukkuun.
Tavaratilan lattian suojalevy
Tavaratilan lattian suojalevyä voi‐
daan nostaa.
Taita se ylös ja nosta tavaratilan suo‐
jaa hieman.
Vedä tavaratilan vasemman sivusei‐
nän koukku ulos, jotta takalattian
suoja pysyy pystyasennossa.
Tavaratilan kaksinkertainen lattia
Tavaratilan kaksinkertainen lattia voi‐ daan asentaa tavaratilaan kahteenasentoon:
● heti varapyörän syvennyksen suojan tai takalattian peitteen ylä‐puolelle,
● tavaratilan yläaukkoihin.
Irrota nostamalla tavaratilan lattiaa
syvennyksestä ja vetämällä taakse‐
päin.
Asenna tavaratilan lattia työntämällä
sitä eteenpäin ohjaimessaan ja las‐
kemalla alas.

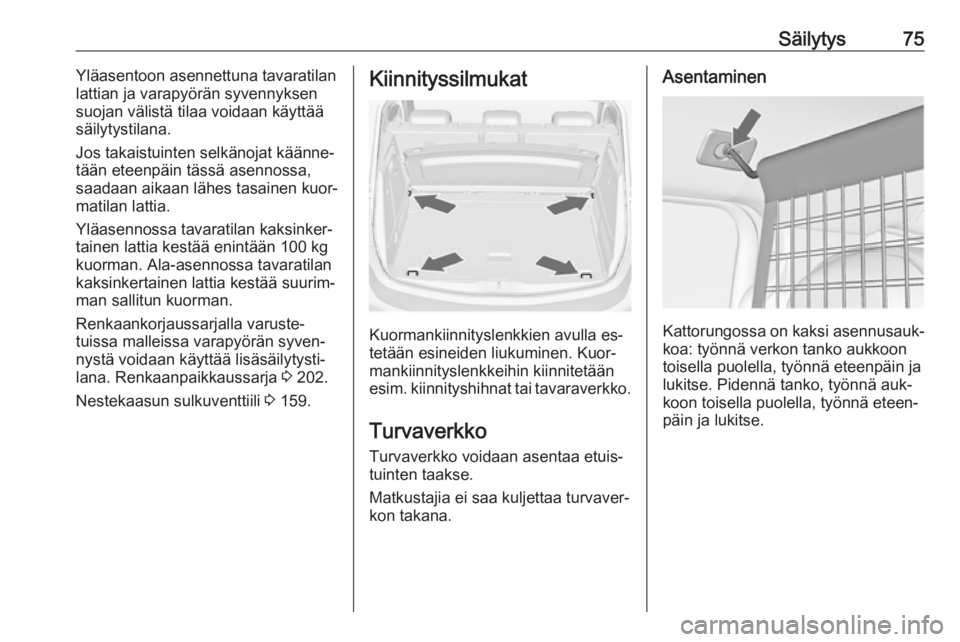

Säilytys75Yläasentoon asennettuna tavaratilan
lattian ja varapyörän syvennyksen
suojan välistä tilaa voidaan käyttää
säilytystilana.
Jos takaistuinten selkänojat käänne‐
tään eteenpäin tässä asennossa,
saadaan aikaan lähes tasainen kuor‐
matilan lattia.
Yläasennossa tavaratilan kaksinker‐
tainen lattia kestää enintään 100 kg
kuorman. Ala-asennossa tavaratilan
kaksinkertainen lattia kestää suurim‐
man sallitun kuorman.
Renkaankorjaussarjalla varuste‐
tuissa malleissa varapyörän syven‐
nystä voidaan käyttää lisäsäilytysti‐
lana. Renkaanpaikkaussarja 3 202.
Nestekaasun sulkuventtiili 3 159.Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Turvaverkko Turvaverkko voidaan asentaa etuis‐
tuinten taakse.
Matkustajia ei saa kuljettaa turvaver‐
kon takana.
Asentaminen
Kattorungossa on kaksi asennusauk‐
koa: työnnä verkon tanko aukkoon
toisella puolella, työnnä eteenpäin ja
lukitse. Pidennä tanko, työnnä auk‐
koon toisella puolella, työnnä eteen‐
päin ja lukitse.

76Säilytys

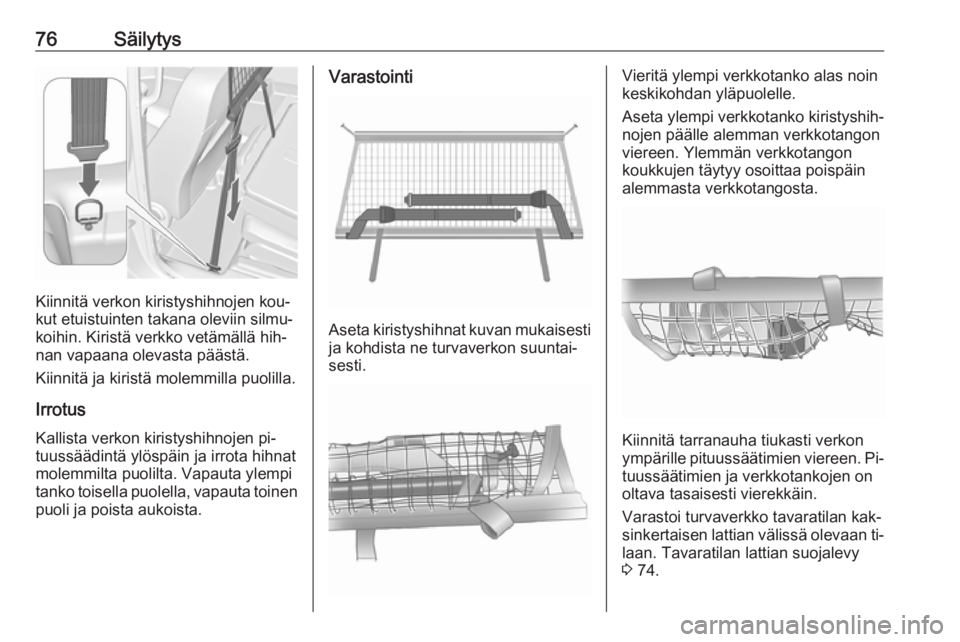

Kiinnitä verkon kiristyshihnojen kou‐
kut etuistuinten takana oleviin silmu‐
koihin. Kiristä verkko vetämällä hih‐
nan vapaana olevasta päästä.
Kiinnitä ja kiristä molemmilla puolilla.
Irrotus Kallista verkon kiristyshihnojen pi‐
tuussäädintä ylöspäin ja irrota hihnat
molemmilta puolilta. Vapauta ylempi
tanko toisella puolella, vapauta toinen
puoli ja poista aukoista.
Varastointi
Aseta kiristyshihnat kuvan mukaisesti ja kohdista ne turvaverkon suuntai‐
sesti.
Vieritä ylempi verkkotanko alas noin
keskikohdan yläpuolelle.
Aseta ylempi verkkotanko kiristyshih‐ nojen päälle alemman verkkotangon
viereen. Ylemmän verkkotangon
koukkujen täytyy osoittaa poispäin
alemmasta verkkotangosta.
Kiinnitä tarranauha tiukasti verkon
ympärille pituussäätimien viereen. Pi‐ tuussäätimien ja verkkotankojen on
oltava tasaisesti vierekkäin.
Varastoi turvaverkko tavaratilan kak‐ sinkertaisen lattian välissä olevaan ti‐
laan. Tavaratilan lattian suojalevy
3 74.

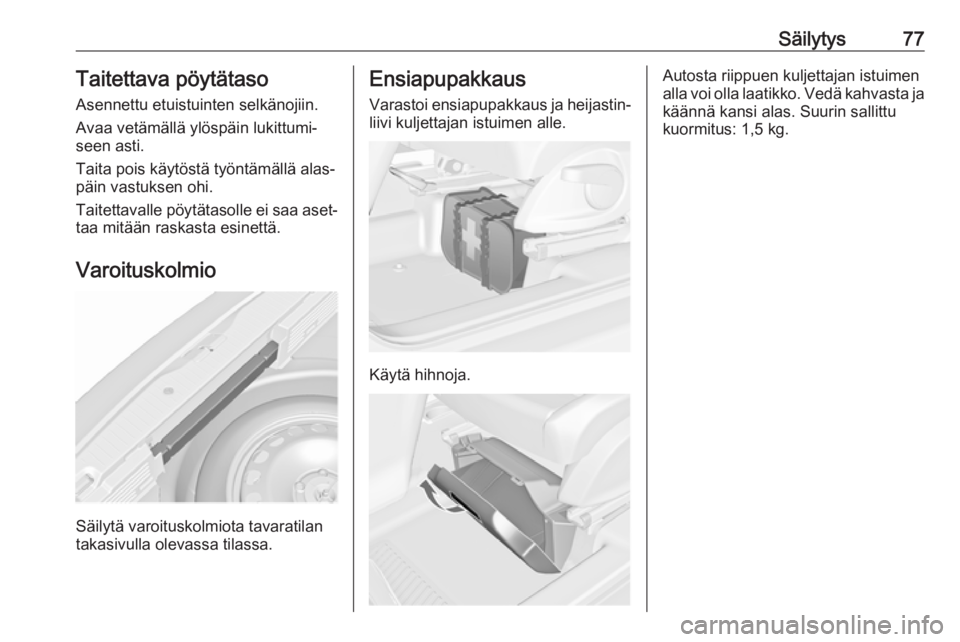

Säilytys77Taitettava pöytätaso
Asennettu etuistuinten selkänojiin.
Avaa vetämällä ylöspäin lukittumi‐
seen asti.
Taita pois käytöstä työntämällä alas‐
päin vastuksen ohi.
Taitettavalle pöytätasolle ei saa aset‐ taa mitään raskasta esinettä.
Varoituskolmio
Säilytä varoituskolmiota tavaratilan
takasivulla olevassa tilassa.
Ensiapupakkaus
Varastoi ensiapupakkaus ja heijastin‐liivi kuljettajan istuimen alle.
Käytä hihnoja.
Autosta riippuen kuljettajan istuimen
alla voi olla laatikko. Vedä kahvasta ja
käännä kansi alas. Suurin sallittu
kuormitus: 1,5 kg.

78SäilytysKattotelinejärjestelmäKattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Irrota suojus kustakin asennuspis‐
teestä.
Lastaustietoa
● Raskaat esineet tulee asettaa ta‐
varatilassa takaistuinten selkä‐nojien taakse. Varmista, että sel‐
känojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta ras‐
kaat esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐hihnoilla 3 75.
● Ripusta ostoskassit tavaratilan
vasemman sivuseinän kouk‐
kuun. Vedä koukku ulos. Maksi‐
mikuormitus: 3 kg.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat ei‐vät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
