2016.5 OPEL INSIGNIA Uporabniški priročnik

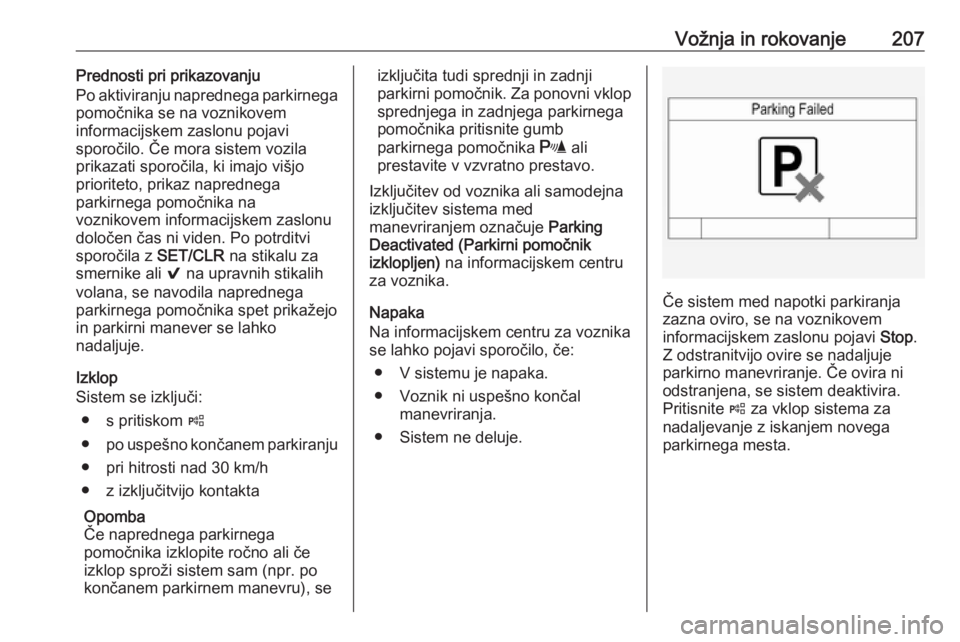

Vožnja in rokovanje207Prednosti pri prikazovanju
Po aktiviranju naprednega parkirnega
pomočnika se na voznikovem
informacijskem zaslonu pojavi
sporočilo. Če mora sistem vozila
prikazati sporočila, ki imajo višjo
prioriteto, prikaz naprednega
parkirnega pomočnika na
voznikovem informacijskem zaslonu
določen čas ni viden. Po potrditvi
sporočila z SET/CLR na stikalu za
smernike ali 9 na upravnih stikalih
volana, se navodila naprednega
parkirnega pomočnika spet prikažejo
in parkirni manever se lahko
nadaljuje.
Izklop
Sistem se izključi:
● s pritiskom (
● po uspešno končanem parkiranju
● pri hitrosti nad 30 km/h
● z izključitvijo kontakta
Opomba
Če naprednega parkirnega
pomočnika izklopite ročno ali če
izklop sproži sistem sam (npr. po končanem parkirnem manevru), seizključita tudi sprednji in zadnji
parkirni pomočnik. Za ponovni vklop
sprednjega in zadnjega parkirnega
pomočnika pritisnite gumb
parkirnega pomočnika r ali
prestavite v vzvratno prestavo.
Izključitev od voznika ali samodejna
izključitev sistema med
manevriranjem označuje Parking
Deactivated (Parkirni pomočnik
izklopljen) na informacijskem centru
za voznika.
Napaka
Na informacijskem centru za voznika
se lahko pojavi sporočilo, če:
● V sistemu je napaka.
● Voznik ni uspešno končal manevriranja.
● Sistem ne deluje.
Če sistem med napotki parkiranja
zazna oviro, se na voznikovem
informacijskem zaslonu pojavi Stop.
Z odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira.
Pritisnite ( za vklop sistema za
nadaljevanje z iskanjem novega
parkirnega mesta.

208Vožnja in rokovanjeSplošno o uporabi sistemov
parkirnih pomočnikov9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebno pozorni morate biti na
zelo nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali
prekriti, npr. s snegom ali ledom,
se lahko zmanjša učinkovitost
sistema.
Učinkovitost sistema parkirnega pomočnika se lahko zmanjša
zaradi težke obremenitve.
Če so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni
pogoji. Zaznavanje ovir in pravilno prikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Sistem parkirnega pomočnika je
mogoče vključiti in izključiti s
spremembo nastavitev na
informacijskem zaslonu.
Osebne nastavitve vozila 3 125.
Opomba
Če je vozilo opremljeno s tovarniško
nameščeno vlečno kljuko, jo sistem
parkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je
priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire (odmevne motnje), ki jih povzročijozunanji zvočne ali mehanske
motnje.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v parkirnem območju po
začetku vzporednega parkirnega
manevra.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
vodenje pri parkiranju je treba
prevoziti razdaljo najmanj 35 km,
vključno s številnimi zavoji.
Opozorilo na stransko slepo točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu
in zunanjih ogledalih, se prikaže
opozorilo v ustreznem zunanjem ogledalu.
Senzorji sistema se nahajajo v
odbijaču na levi in desni strani vozila.

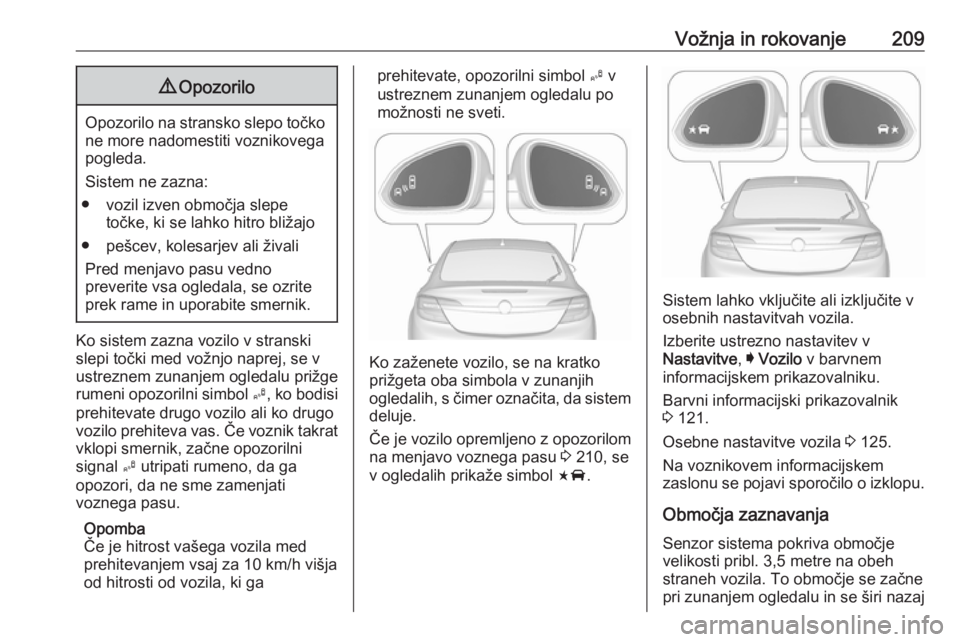

Vožnja in rokovanje2099Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna:
● vozil izven območja slepe točke, ki se lahko hitro bližajo
● pešcev, kolesarjev ali živali Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
rumeni opozorilni simbol B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat
vklopi smernik, začne opozorilni
signal B utripati rumeno, da ga
opozori, da ne sme zamenjati voznega pasu.
Opomba
Če je hitrost vašega vozila med
prehitevanjem vsaj za 10 km/h višja
od hitrosti od vozila, ki ga
prehitevate, opozorilni simbol B v
ustreznem zunanjem ogledalu po
možnosti ne sveti.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Če je vozilo opremljeno z opozorilom na menjavo voznega pasu 3 210, se
v ogledalih prikaže simbol F.
Sistem lahko vključite ali izključite v
osebnih nastavitvah vozila.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 121.
Osebne nastavitve vozila 3 125.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Območja zaznavanja Senzor sistema pokriva območje
velikosti pribl. 3,5 metre na obeh
straneh vozila. To območje se začne
pri zunanjem ogledalu in se širi nazaj

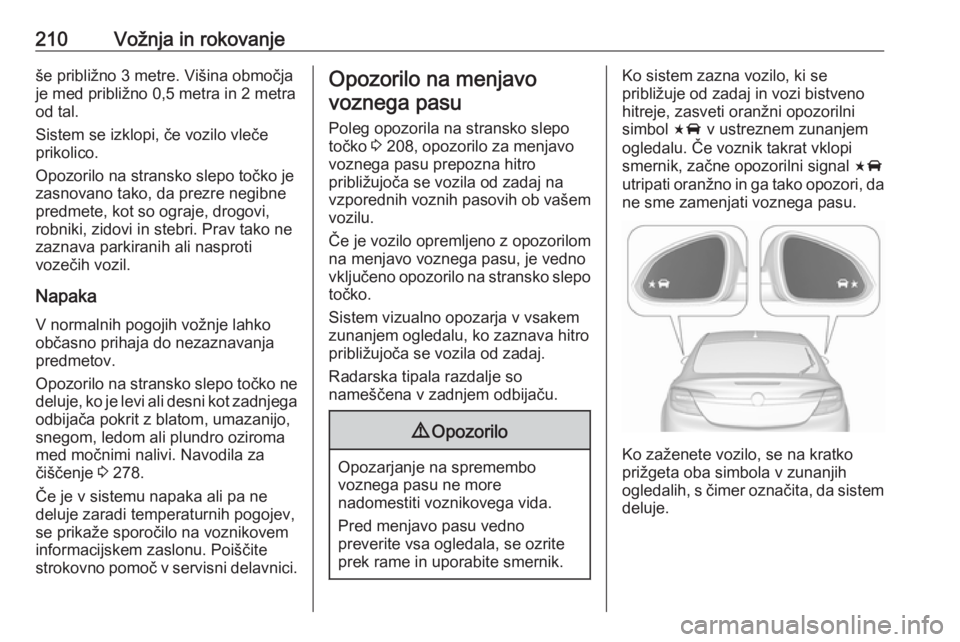

210Vožnja in rokovanješe približno 3 metre. Višina območja
je med približno 0,5 metra in 2 metra
od tal.
Sistem se izklopi, če vozilo vleče
prikolico.
Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, kot so ograje, drogovi,
robniki, zidovi in stebri. Prav tako ne
zaznava parkiranih ali nasproti
vozečih vozil.
Napaka V normalnih pogojih vožnje lahko
občasno prihaja do nezaznavanja
predmetov.
Opozorilo na stransko slepo točko ne
deluje, ko je levi ali desni kot zadnjega odbijača pokrit z blatom, umazanijo,
snegom, ledom ali plundro oziroma
med močnimi nalivi. Navodila za
čiščenje 3 278.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.Opozorilo na menjavo
voznega pasu
Poleg opozorila na stransko slepo
točko 3 208, opozorilo za menjavo
voznega pasu prepozna hitro
približujoča se vozila od zadaj na
vzporednih voznih pasovih ob vašem vozilu.
Če je vozilo opremljeno z opozorilom na menjavo voznega pasu, je vedno
vključeno opozorilo na stransko slepo točko.
Sistem vizualno opozarja v vsakem
zunanjem ogledalu, ko zaznava hitro približujoča se vozila od zadaj.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.9 Opozorilo
Opozarjanje na spremembo
voznega pasu ne more
nadomestiti voznikovega vida.
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo, ki se
približuje od zadaj in vozi bistveno
hitreje, zasveti oranžni opozorilni
simbol F v ustreznem zunanjem
ogledalu. Če voznik takrat vklopi
smernik, začne opozorilni signal F
utripati oranžno in ga tako opozori, da ne sme zamenjati voznega pasu.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.

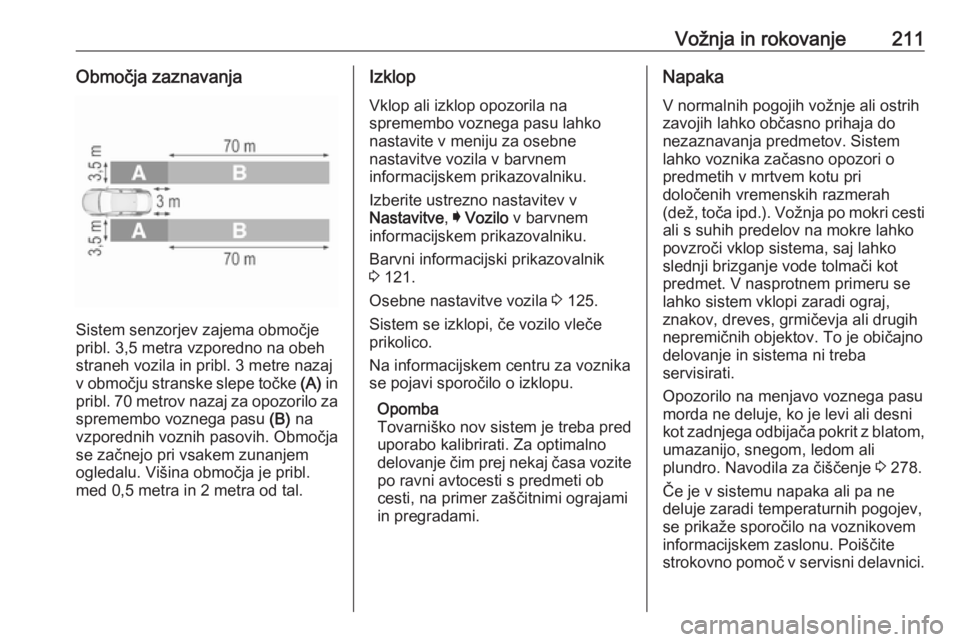

Vožnja in rokovanje211Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 3,5 metra vzporedno na obeh
straneh vozila in pribl. 3 metre nazaj
v območju stranske slepe točke (A) in
pribl. 70 metrov nazaj za opozorilo za
spremembo voznega pasu (B) na
vzporednih voznih pasovih. Območja se začnejo pri vsakem zunanjem
ogledalu. Višina območja je pribl.
med 0,5 metra in 2 metra od tal.
Izklop
Vklop ali izklop opozorila na
spremembo voznega pasu lahko nastavite v meniju za osebne
nastavitve vozila v barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 121.
Osebne nastavitve vozila 3 125.
Sistem se izklopi, če vozilo vleče
prikolico.
Na informacijskem centru za voznika
se pojavi sporočilo o izklopu.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
delovanje čim prej nekaj časa vozite po ravni avtocesti s predmeti ob
cesti, na primer zaščitnimi ograjami
in pregradami.Napaka
V normalnih pogojih vožnje ali ostrih
zavojih lahko občasno prihaja do
nezaznavanja predmetov. Sistem
lahko voznika začasno opozori o
predmetih v mrtvem kotu pri
določenih vremenskih razmerah
(dež, toča ipd.). Vožnja po mokri cesti ali s suhih predelov na mokre lahko
povzroči vklop sistema, saj lahko
slednji brizganje vode tolmači kot
predmet. V nasprotnem primeru se
lahko sistem vklopi zaradi ograj,
znakov, dreves, grmičevja ali drugih
nepremičnih objektov. To je običajno
delovanje in sistema ni treba
servisirati.
Opozorilo na menjavo voznega pasu
morda ne deluje, ko je levi ali desni
kot zadnjega odbijača pokrit z blatom,
umazanijo, snegom, ledom ali
plundro. Navodila za čiščenje 3 278.
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.

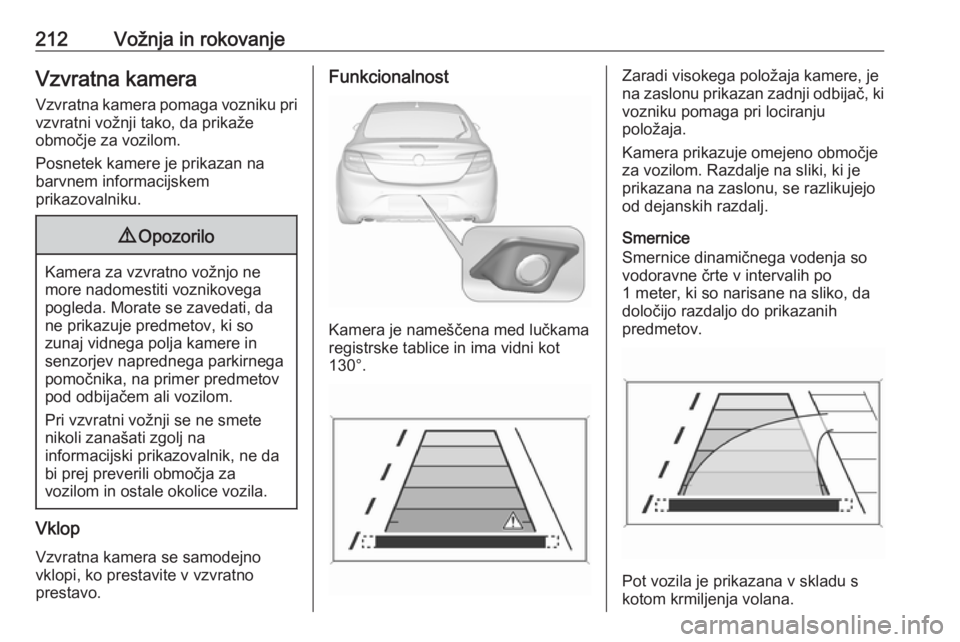

212Vožnja in rokovanjeVzvratna kameraVzvratna kamera pomaga vozniku privzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Vklop
Vzvratna kamera se samodejno vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena med lučkama
registrske tablice in ima vidni kot
130°.
Zaradi visokega položaja kamere, je
na zaslonu prikazan zadnji odbijač, ki vozniku pomaga pri lociranju
položaja.
Kamera prikazuje omejeno območje za vozilom. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
1 meter, ki so narisane na sliko, da
določijo razdaljo do prikazanih
predmetov.
Pot vozila je prikazana v skladu s
kotom krmiljenja volana.

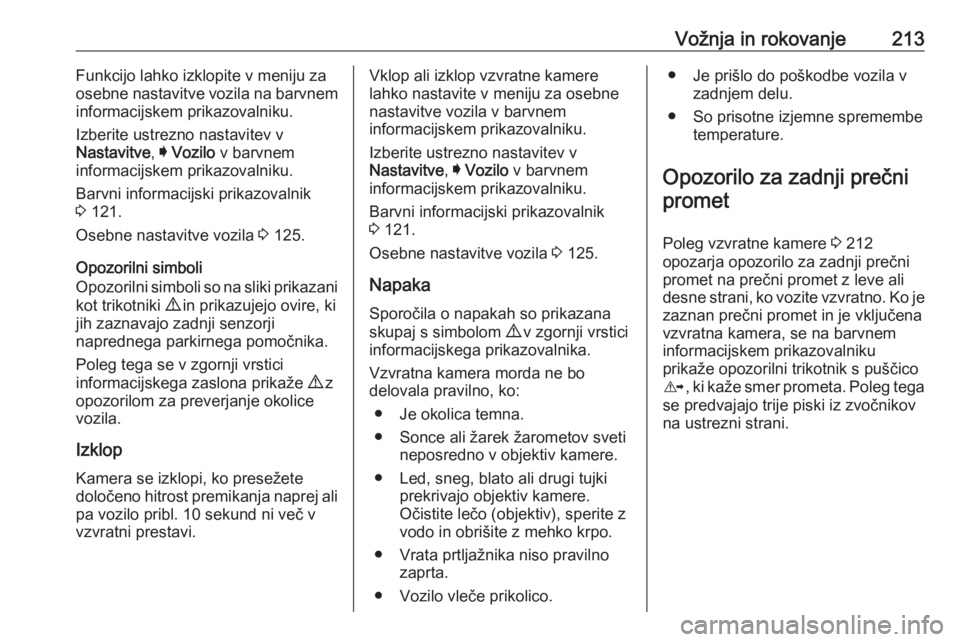

Vožnja in rokovanje213Funkcijo lahko izklopite v meniju zaosebne nastavitve vozila na barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 121.
Osebne nastavitve vozila 3 125.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji
naprednega parkirnega pomočnika.
Poleg tega se v zgornji vrstici
informacijskega zaslona prikaže 9 z
opozorilom za preverjanje okolice
vozila.
Izklop Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.Vklop ali izklop vzvratne kamere
lahko nastavite v meniju za osebne
nastavitve vozila v barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 121.
Osebne nastavitve vozila 3 125.
Napaka
Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Vzvratna kamera morda ne bo
delovala pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Led, sneg, blato ali drugi tujki prekrivajo objektiv kamere.
Očistite lečo (objektiv), sperite z
vodo in obrišite z mehko krpo.
● Vrata prtljažnika niso pravilno zaprta.
● Vozilo vleče prikolico.● Je prišlo do poškodbe vozila v zadnjem delu.
● So prisotne izjemne spremembe temperature.
Opozorilo za zadnji prečni promet
Poleg vzvratne kamere 3 212
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je zaznan prečni promet in je vključena
vzvratna kamera, se na barvnem
informacijskem prikazovalniku
prikaže opozorilni trikotnik s puščico
K , ki kaže smer prometa. Poleg tega
se predvajajo trije piski iz zvočnikov
na ustrezni strani.

214Vožnja in rokovanje
Radarska tipala razdalje so
nameščena na strani v zadnjem
odbijaču.
9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, npr. pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.
Pri vzvratni vožnji se ne smete nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Vklop
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 metrov levo in desno za vozilom.
Izklop
Opozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni izbrana vzvratna prestava.
Vklop ali izklop opozorila za zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila v
barvnem informacijskem
prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 121.
Osebne nastavitve vozila 3 125.
Napaka Sistem morda ne bo deloval pravilno,
če:
● Led, sneg, blato ali drugi tujki prekrivajo tipala.
● Vozilo vleče prikolico.
