Automobilio priežiūra255kaiščiais į automobilio korpuso
nišas ir priveržkite plastikines
fiksavimo veržles (iš bagažinės
skyriaus vidaus). Uždarykite
dangtelį.
Universalas „Sports Tourer“ /
„Country Tourer“
1. Atkabinkite ir atidarykite dangtį bagažinėje.
2. Ranka atsukite tris plastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite. Šių
žibintų lemputės keičiamos
ištraukiant:
Atbulinės eigos žibintas 1
Posūkio signalo lemputė 2
Galinis, stabdžių ir galinis rūko
žibintai susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į bagažinės dangčio
nišas ir priveržkite plastikines

256Automobilio priežiūrafiksavimo veržles (iš bagažinės
dangčio vidaus). Uždarykite
dangtelį.
Papildomi galiniai žibintai bagažinės durų rėme
1. Atidarykite bagažinės duris.
2. Atlaisvinkite dangtelį šoniniame apdailos skydelyje ir nuimkite.
3. Išspauskite lemputės korpusą iššoninio apdailos skydelio.
4. Sukite plastmasinę apsauginę veržlę prieš laikrodžio rodyklę ir
išimkite iš lemputės laikiklio.
5. Lengvai įspauskite lemputę į lizdą, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę. Įstatykite plastmasinę
veržlę į lemputės laikiklį ir
pasukite pagal laikrodžio rodyklę.
Galiniai žibintai ( 1)
Posūkio signalo lemputė ( 2)
6. Įstatykite lemputės laikiklį į bagažinės durų rėmą. Uždarykite
dangtelį šoniniame apdailos
skydelyje.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:

Automobilio priežiūra2571. Nustumkite žibintą kairėn irištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Į lemputės laikiklį vertikaliai įterpkite atsuktuvą, paspauskite į
šoną ir spyruoklę atleiskite.

258Automobilio priežiūra
2. Ištraukite lemputę žemyn,stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas1. Atlenkite lemputę atsuktuvu.
2. Lengvai paspauskite lemputę link spyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

Automobilio priežiūra259Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Transporto priemonėje gali būti
montuojama iki trijų saugiklių
dėžučių:
● variklio skyriaus kairėje pusėje priekyje;
● prietaisų skydelio kairėje pusėje; ● po gaubtu bagažo skyriaus kairėje pusėje.
Atsižvelgiant į transporto priemonės
įrangą, saugiklių konfigūracija
saugiklių dėžutėse gali būti
nevienoda. Ją lentelėse nurodo tipai
A ir B.
A tipas reiškia visus 5 durelių
hečbekus ir 4 durelių sedanus, taip
pat – universalus „Sports Tourer“ arba
„Country Tourer“ su elektra valdomu
bagažinės dangčiu, priekabos rėmu
arba galiniais maitinimo lizdais.B tipas reiškia universalus „Sports
Tourer“ arba „Country Tourer“ be
elektra valdomo bagažinės dangčio,
be priekabos rėmo ir be galinių
maitinimo lizdų.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

260Automobilio priežiūra
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.

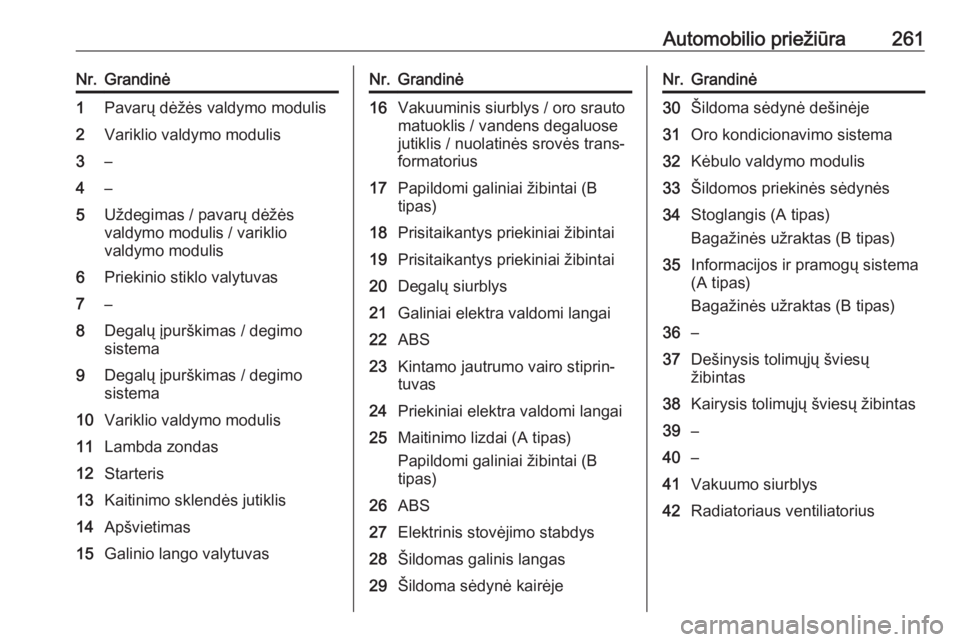

Automobilio priežiūra261Nr.Grandinė1Pavarų dėžės valdymo modulis2Variklio valdymo modulis3–4–5Uždegimas / pavarų dėžės
valdymo modulis / variklio
valdymo modulis6Priekinio stiklo valytuvas7–8Degalų įpurškimas / degimo
sistema9Degalų įpurškimas / degimo
sistema10Variklio valdymo modulis11Lambda zondas12Starteris13Kaitinimo sklendės jutiklis14Apšvietimas15Galinio lango valytuvasNr.Grandinė16Vakuuminis siurblys / oro srauto
matuoklis / vandens degaluose
jutiklis / nuolatinės srovės trans‐
formatorius17Papildomi galiniai žibintai (B
tipas)18Prisitaikantys priekiniai žibintai19Prisitaikantys priekiniai žibintai20Degalų siurblys21Galiniai elektra valdomi langai22ABS23Kintamo jautrumo vairo stiprin‐
tuvas24Priekiniai elektra valdomi langai25Maitinimo lizdai (A tipas)
Papildomi galiniai žibintai (B
tipas)26ABS27Elektrinis stovėjimo stabdys28Šildomas galinis langas29Šildoma sėdynė kairėjeNr.Grandinė30Šildoma sėdynė dešinėje31Oro kondicionavimo sistema32Kėbulo valdymo modulis33Šildomos priekinės sėdynės34Stoglangis (A tipas)
Bagažinės užraktas (B tipas)35Informacijos ir pramogų sistema
(A tipas)
Bagažinės užraktas (B tipas)36–37Dešinysis tolimųjų šviesų
žibintas38Kairysis tolimųjų šviesų žibintas39–40–41Vakuumo siurblys42Radiatoriaus ventiliatorius

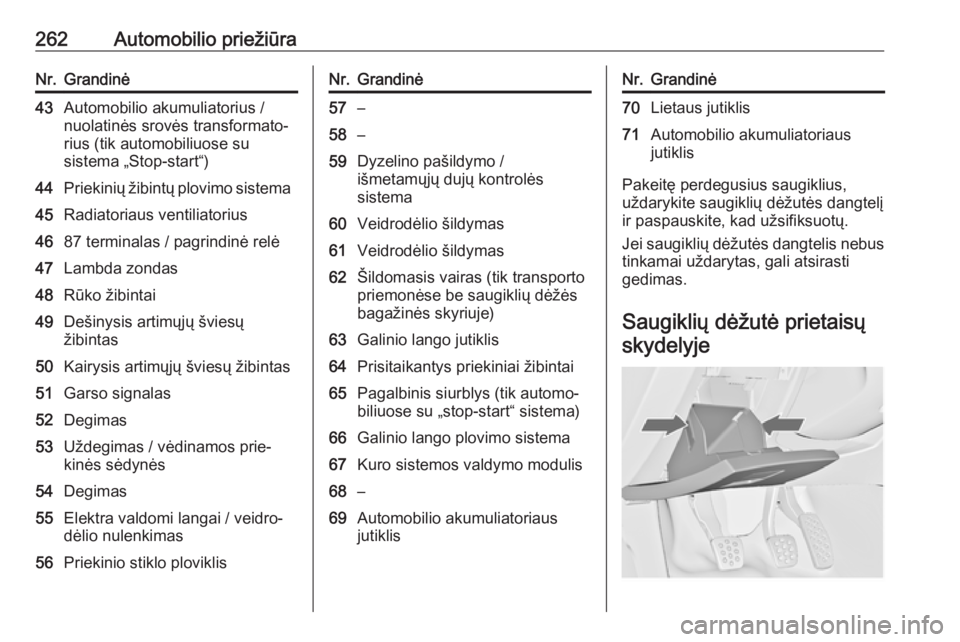

262Automobilio priežiūraNr.Grandinė43Automobilio akumuliatorius /
nuolatinės srovės transformato‐
rius (tik automobiliuose su
sistema „Stop-start“)44Priekinių žibintų plovimo sistema45Radiatoriaus ventiliatorius4687 terminalas / pagrindinė relė47Lambda zondas48Rūko žibintai49Dešinysis artimųjų šviesų
žibintas50Kairysis artimųjų šviesų žibintas51Garso signalas52Degimas53Uždegimas / vėdinamos prie‐
kinės sėdynės54Degimas55Elektra valdomi langai / veidro‐
dėlio nulenkimas56Priekinio stiklo ploviklisNr.Grandinė57–58–59Dyzelino pašildymo /
išmetamųjų dujų kontrolės
sistema60Veidrodėlio šildymas61Veidrodėlio šildymas62Šildomasis vairas (tik transporto
priemonėse be saugiklių dėžės
bagažinės skyriuje)63Galinio lango jutiklis64Prisitaikantys priekiniai žibintai65Pagalbinis siurblys (tik automo‐
biliuose su „stop-start“ sistema)66Galinio lango plovimo sistema67Kuro sistemos valdymo modulis68–69Automobilio akumuliatoriaus
jutiklisNr.Grandinė70Lietaus jutiklis71Automobilio akumuliatoriaus
jutiklis
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
