2016.5 OPEL CORSA Manual de Instruções (in Portugues)

Conservação do veículo215Luzes de médios
1. Rodar a tampa (2) para aesquerda e retirá-la.
2. Pressionar o grampo paradesencaixar o casquilho. Afastar
o suporte da lâmpada do reflector.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o casquilho com o grampo voltado para baixo e encaixar no
reflector até ouvir um estalido.
5. Colocar a tampa.
Luzes de máximos
1. Rodar a tampa (3) para a esquerda e retirá-la.

216Conservação do veículo2. Pressionar o grampo paradesencaixar o casquilho. Afastaro suporte da lâmpada do reflector.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o casquilho com o grampo voltado para baixo e encaixar no
reflector até ouvir um estalido.
5. Colocar a tampa.
Luzes laterais/luzes de condução
diurna com lâmpadas
1. Rodar o casquilho da lâmpada (1)
para a esquerda para desengatar.
2. Pressionar os dois grampos e retirar o casquilho da lâmpada do
alojamento do farol.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
alojamento dos faróis e rodar para a direita.

Conservação do veículo217Luzes laterais/luzes de conduçãodiurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.
Faróis de xénon9 Perigo
Os faróis de xénon funcionam com
uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como LEDs
e não podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.
Indicadores de mudança de direcção
dianteiros 3 218.
Iluminação de cantos
1. Rodar a tampa (3) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Retirar a lâmpada do conector da
ficha desengatando e puxando.
4. Substituir a lâmpada. Ligar e engatar o suporte da lâmpada
com o conector da ficha.
5. Inserir o suporte da lâmpada no reflector e rodar para a direita
para prender.
6. Encaixar a tampa e rodar para a direita.

218Conservação do veículoFaróis de nevoeiroAs lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
Indicadores de mudança de
direcção dianteiros
Os indicadores de mudança de
direcção dianteiros incluem
lâmpadas de longa duração que não
podem ser substituídas.
Consultar uma oficina no caso de um lâmpada de longa duração avariada.
Luzes traseiras
1. Soltar a cobertura na bagageira do respectivo lado e removê-la.

Conservação do veículo219
2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Pressionar as presilhas deretenção e retirar o suporte da
lâmpada do grupo óptico.
5. Retirar e substituir a lâmpada empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando para a
esquerda:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de direcção ( 2)
6. Inserir e rodar a lâmpada para a direita no grupo óptico traseiro.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porca de
fixação de plástico pelo lado de
dentro da bagageira.
Fechar a tampa e encaixar.
Luz de marcha-atrás/luz de nevoeiro traseira
A luz de marcha-atrás encontra-se no grupo óptico direito na porta da
bagageira e a luz de nevoeiro traseira
encontra-se grupo óptico esquerdo
na porta da bagageira.
A descrição da substituição de
lâmpadas é idêntica para ambas as
luzes.

220Conservação do veículo
1. Remover o parafuso da porta dabagageira.
2. Afastar o grupo ópticoligeiramente para fora e, depois,
extrair da porta da bagageira.
3. Retirar o suporte da lâmpada através de rotação.
4. Retirar a lâmpada empurrandoligeiramente para dentro do
casquilho e rodando para a
esquerda. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para fixar.
6. Instalar o grupo óptico na porta da
bagageira e fixar com o parafuso.
Indicadores de mudança de
direcção laterais
Para substituir uma lâmpada, retirar o alojamento do farolim:

Conservação do veículo2211. Deslizar a lâmpada para orespectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar para a esquerda o casquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem Substituir os LEDs numa oficina.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.

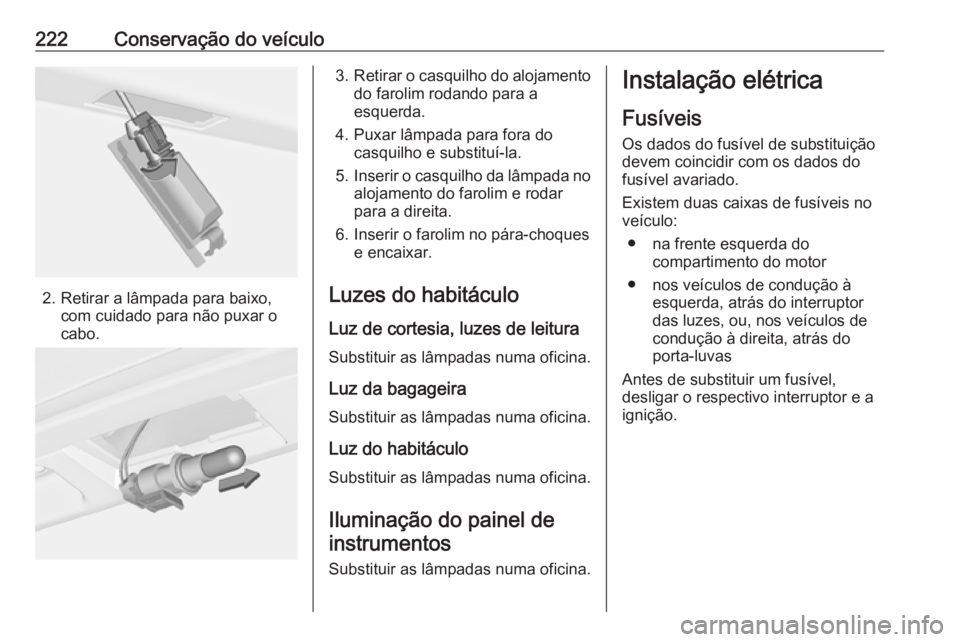

222Conservação do veículo
2. Retirar a lâmpada para baixo,com cuidado para não puxar o
cabo.
3. Retirar o casquilho do alojamento
do farolim rodando para a
esquerda.
4. Puxar lâmpada para fora do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento do farolim e rodar
para a direita.
6. Inserir o farolim no pára-choques e encaixar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Luz do habitáculo
Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos de condução à esquerda, atrás do interruptordas luzes, ou, nos veículos de
condução à direita, atrás do
porta-luvas
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.
