2016.5 OPEL CASCADA Uporabniški priročnik

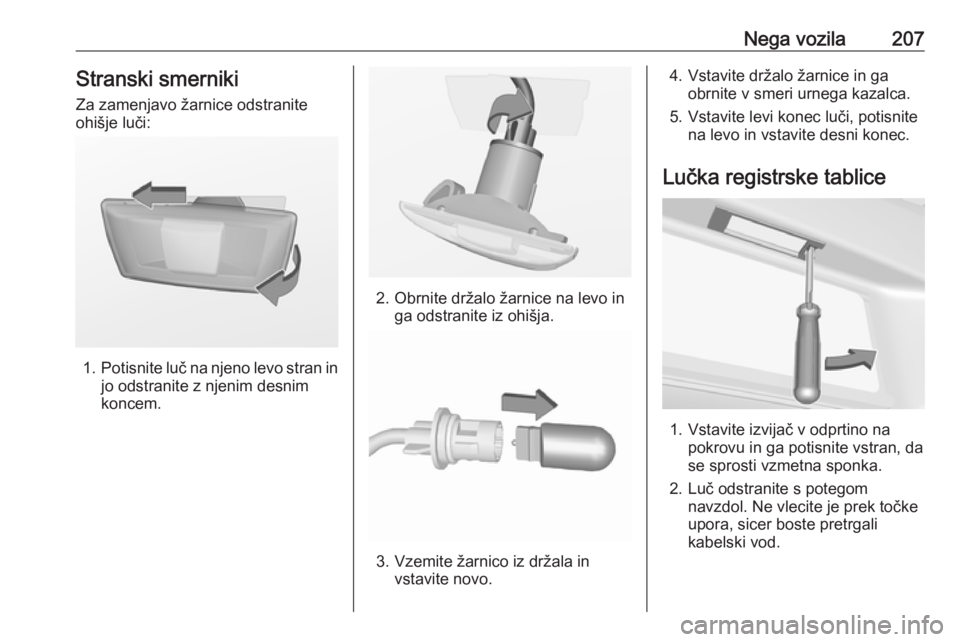

Nega vozila207Stranski smernikiZa zamenjavo žarnice odstraniteohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.

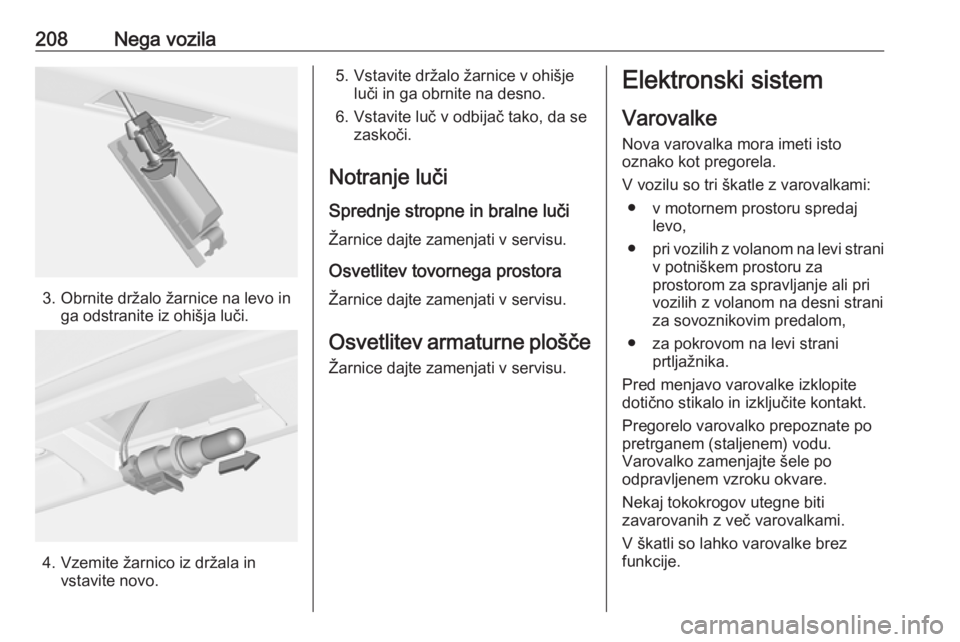

208Nega vozila
3. Obrnite držalo žarnice na levo inga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišjeluči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo,
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani
za sovoznikovim predalom,
● za pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

Nega vozila209
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

210Nega vozilaŠt.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledala7Vklop ventilatorja8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejni vklop luči13Ventili sistema ABS14–15Motorni računalnik16ZaganjačŠt.Tokokrog17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30Črpalka ABS31–32Varnostne blazine

Nega vozila211Št.Tokokrog33Prilagodljivi žarometi, samodejni
vklop luči34Obtok izpušnih plinov35Električno pomična stekla,
senzor za dež, zunanje ogledalo36Ogrevanje, prezračevanje,
hlajenje37–38Vakuumska črpalka39Krmilni modul sistema goriva40Sistem pranja vetrobranskega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44–45Hladilni ventilator46–47Hupa48Hladilni ventilatorŠt.Tokokrog49Črpalka za gorivo50Uravnavanje višine žarometov,
prilagodljivi žarometi51–52Dodatni grelec, dizelski motor53Krmilni modul avtomatskega
menjalnika, motorni računalnik54Podtlačna črpalka, armaturna
plošča, ogrevanje, prezrače‐
vanje, klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.

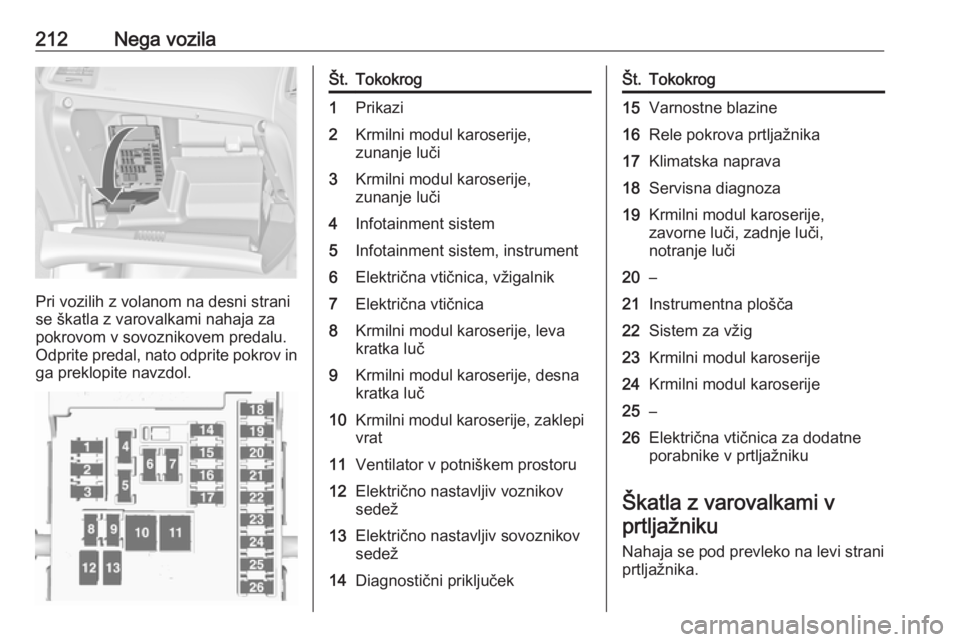

212Nega vozila
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.
Št.Tokokrog1Prikazi2Krmilni modul karoserije,
zunanje luči3Krmilni modul karoserije,
zunanje luči4Infotainment sistem5Infotainment sistem, instrument6Električna vtičnica, vžigalnik7Električna vtičnica8Krmilni modul karoserije, leva
kratka luč9Krmilni modul karoserije, desna
kratka luč10Krmilni modul karoserije, zaklepi vrat11Ventilator v potniškem prostoru12Električno nastavljiv voznikov
sedež13Električno nastavljiv sovoznikov
sedež14Diagnostični priključekŠt.Tokokrog15Varnostne blazine16Rele pokrova prtljažnika17Klimatska naprava18Servisna diagnoza19Krmilni modul karoserije,
zavorne luči, zadnje luči,
notranje luči20–21Instrumentna plošča22Sistem za vžig23Krmilni modul karoserije24Krmilni modul karoserije25–26Električna vtičnica za dodatne
porabnike v prtljažniku
Škatla z varovalkami v
prtljažniku
Nahaja se pod prevleko na levi strani
prtljažnika.

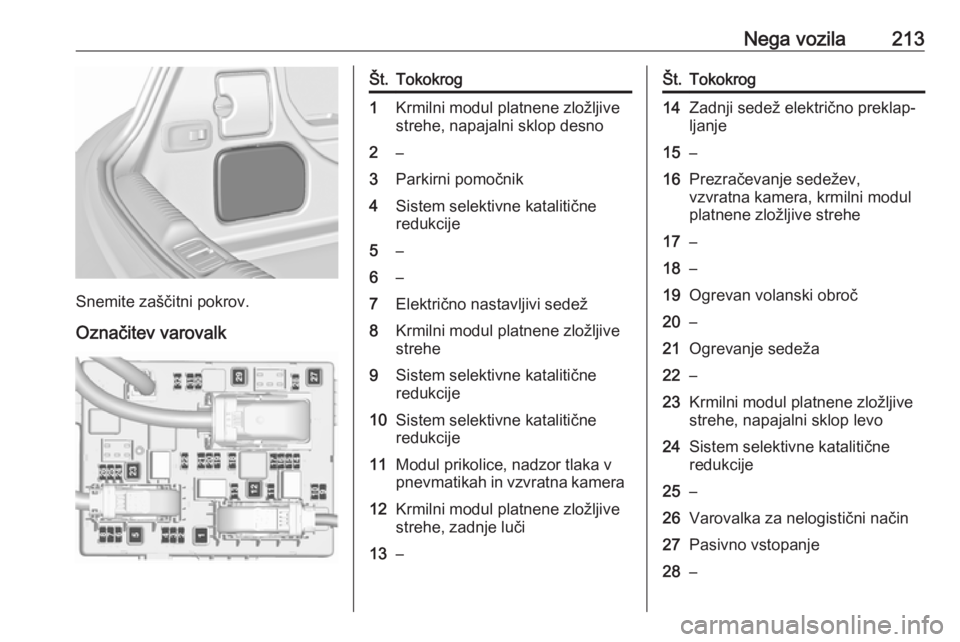

Nega vozila213
Snemite zaščitni pokrov.Označitev varovalk
Št.Tokokrog1Krmilni modul platnene zložljive
strehe, napajalni sklop desno2–3Parkirni pomočnik4Sistem selektivne katalitične
redukcije5–6–7Električno nastavljivi sedež8Krmilni modul platnene zložljive
strehe9Sistem selektivne katalitične
redukcije10Sistem selektivne katalitične
redukcije11Modul prikolice, nadzor tlaka v
pnevmatikah in vzvratna kamera12Krmilni modul platnene zložljive
strehe, zadnje luči13–Št.Tokokrog14Zadnji sedež električno preklap‐
ljanje15–16Prezračevanje sedežev,
vzvratna kamera, krmilni modul
platnene zložljive strehe17–18–19Ogrevan volanski obroč20–21Ogrevanje sedeža22–23Krmilni modul platnene zložljive
strehe, napajalni sklop levo24Sistem selektivne katalitične
redukcije25–26Varovalka za nelogistični način27Pasivno vstopanje28–

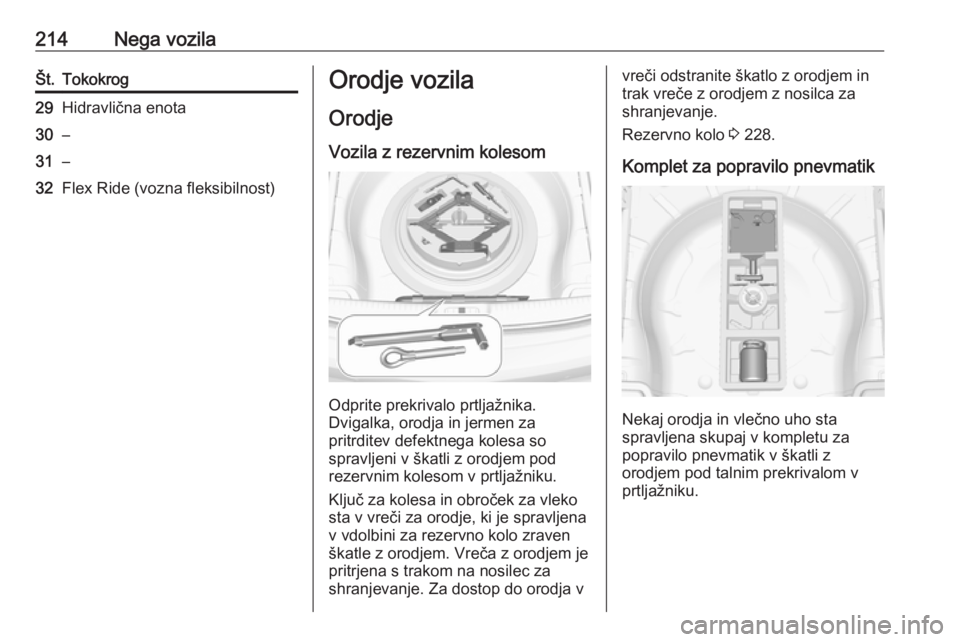

214Nega vozilaŠt.Tokokrog29Hidravlična enota30–31–32Flex Ride (vozna fleksibilnost)Orodje vozila
Orodje Vozila z rezervnim kolesom
Odprite prekrivalo prtljažnika.
Dvigalka, orodja in jermen za
pritrditev defektnega kolesa so
spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Ključ za kolesa in obroček za vleko
sta v vreči za orodje, ki je spravljena
v vdolbini za rezervno kolo zraven
škatle z orodjem. Vreča z orodjem je
pritrjena s trakom na nosilec za
shranjevanje. Za dostop do orodja v
vreči odstranite škatlo z orodjem in
trak vreče z orodjem z nosilca za
shranjevanje.
Rezervno kolo 3 228.
Komplet za popravilo pnevmatik
Nekaj orodja in vlečno uho sta
spravljena skupaj v kompletu za
popravilo pnevmatik v škatli z
orodjem pod talnim prekrivalom v
prtljažniku.
