2016.5 OPEL CASCADA Sürücü El Kitabı (in Turkish)

Sürüş ve kullanım191Lastik tamir setine sahip araçlar
Topuzlu bağlama çubuğunun
çantası, bagaj taban kapağının
altında lastik onarım seti kutusunun
yanına yerleştirilmiştir.
Kayış, lastik onarım seti kutusunun
altındaki dişli cıvatanın çevresinden
yönlendirilir. Kayışı topuzlu bağlama
çubuğunun çevresine sarın ve
çantayı sabitlemek için kayışı sıkın.
Düz bagaj bölümü tabanı olan araçlar
Topuzlu bağlama çubuğunun
çantası, bagaj bölümü tabanının sağ tarafına yerleştirilmiştir.
Kayışı, sağ arka sabitleme
halkalarının içinden geçirin, topuzlu
bağlama çubuğunun çevresine iki kez sarın ve çantayı sabitlemek için kayışı sıkın.
Çeki kancası topuzu kolunun
yerleştirilmesi
Prizi yerinden çıkartın ve aşağı
katlayın. Topuzlu bağlama çubuğu
yuvasından kapama tapasını çekin ve bagaj bölmesinin eşya koyma
gözünde muhafaza edin.

192Sürüş ve kullanımTopuzlu bağlama çubuğunun gerilme
konumunun kontrol edilmesi
● Döner düğmenin üzerindeki
kırmızı işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döner düğme ve topuzlu bağlama çubuğunun arasındaki
mesafe yaklaşık 6 milimetre
olmalıdır.
● Anahtar c konumunda olmalıdır.
Aksi takdirde topuzlu bağlama
çubuğu yerleştirilmeden önce
gerdirilmelidir:
● Anahtarı c konumuna çevirerek
topuzlu bağlama çubuğunun
kilidini açın.
● Döner düğmeyi çekerek çıkartın ve gittiği kadar saat yönünde
döndürün.
Çeki kancası topuzu kolunun
yerleştirilmesi
Gerdirilmiş olan topuzlu bağlama
çubuğunu deliğin içine yerleştirin ve
duyulacak şekilde yerine oturana
kadar sıkıca yukarıya doğru bastırın.
Döndürme tutamağı kendiliğinden ilk
konumuna geri gelir ve tekrar topuzlu
bağlama çubuğu üzerinde kalır (aralık yok).

Sürüş ve kullanım1939Uyarı
Yerleştirme işlemi esnasında
döner düğmeye dokunmayın.
Anahtarı e konumuna çevirerek
topuzlu bağlama çubuğunu kilitli
konuma getirin. Anahtarı çıkarın ve
koruyucu kapağı yerine bastırın.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Topuzlu bağlama çubuğunun doğru
monte edildiğini kontrol edin
● Döner düğmenin üzerindeki yeşil
işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döndürme tutamağı ile topuzlu bağlama çubuğu arasında boşlukbulunmamalıdır.
● Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
● Topuzlu bağlama çubuğu kilitli ve
anahtarı çekip çıkarılmış
olmalıdır.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.
Topuzlu bağlama çubuğunun
çıkartılması
Koruyucu kapağı açın ve topuzlu
bağlama çubuğunun kilidini açmak
için anahtarı c konumuna getirin.
Döndürme tutamağını çekerek
çıkartın ve gittiği kadar saat yönünde döndürün. Topuzlu bağlama
çubuğunu aşağıya doğru çekerek
çıkartın.
Kapama tapasını yuvaya takın. Prizi
katlayın.
Topuzlu bağlama çubuğunu yukarıda açıklanan şekilde istifleyip sabitleyin.

194Araç bakımıAraç bakımıGenel Bilgiler............................. 195
Aksesuarlar ve araçta yapılan değişiklikler ............................. 195
Aracın depolanması ................195
Servis ömrü sonu geri kazanım .................................. 196
Araç kontrolleri ........................... 196
Çalışma yapılması ...................196
Kaput ....................................... 196
Motor yağı ............................... 197
Motor soğutma suyu ................198
Yıkama sistemi sıvısı ...............199
Frenler ..................................... 199
Fren hidroliği ............................ 199
Araç aküsü .............................. 200
Dizel yakıt sisteminin havasının alınması .................................. 201
Silecek lastiğinin değiştirilmesi 202
Ampul değiştirme .......................202
Halojen farlar ........................... 202
Sürüşe duyarlı ön farlar ...........204
Sis lambaları ............................ 205
Ön dönüş sinyali lambaları ......206
Arka lambalar .......................... 207
Yan dönüş sinyali lambaları ....208Plaka lambası .......................... 209
İç lambalar ............................... 210
Gösterge panosu aydınlatması ........................... 210
Elektronik sistem ........................210
Sigortalar ................................. 210
Motor bölmesi sigorta kutusu ..211
Gösterge panosu sigorta kutusu ..................................... 213
Bagaj bölmesi sigorta kutusu ..214
Araç takımları ............................. 216
Jantlar ve lastikler ......................217
Kış lastikleri ............................. 217
Lastik tanımlamaları ................217
Lastik hava basıncı denetleme sistemi .................................... 217
Lastik hava basıncı ..................221
Diş derinliği .............................. 222
Lastik ve tekerlek ebadının değiştirilmesi ........................... 223
Tekerlek kapakları ...................223
Lastik zincirleri ......................... 223
Lastik onarım seti ....................224
Tekerlek değiştirme .................227
Stepne ..................................... 230
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 233Çekme....................................... 235
Aracın çekilmesi ......................235
Başka bir aracın çekilmesi .......236
Araç bakımı ................................ 237
Dış bakım ................................ 237
İç bakım ................................... 239

Araç bakımı195Genel BilgilerAksesuarlar ve araçta yapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Aracın hasar görmesini engellemek
için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın. Aracın boyalı kısımlarının mumlanması Dış
bakım 3 237.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
● Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Açılır kumaş tavanı kapatın.
● Çevresel etkileri azaltmak için açılır kumaş tavanı örtün.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (örn.
hırsızlık alarm sistemi de dahil).
Aracın tekrar kullanıma alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin.

196Araç bakımı● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım veeski araçların tekrar değerlendirilmesi
ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir
merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Ateşleme sistemi ve Xenon far
sistemi çok yüksek bir elektrik
gerilimi ile çalışır. Bu nedenle
elektirikli parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

Araç bakımı197
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Kaputu açın ve destek çubuğunu
dayayın.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Kapatılması
Kaputu kapatmadan önce destek
çubuğunu tutamağın içine doğru
bastırın.
Kaputu indirin ve düşük bir
yükseklikten (20-25 cm ) mandal içine
düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Motor yağı
Motor yağı seviyesini manuel olarak düzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 241.
Maksimum motor yağı tüketimi
1000 km başına 0,6 litre'dir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
beş dakika önce kapatılmış olmalıdır.
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı
çekin ve motor yağ seviyesini okuyun.
Ölçüm çubuğunu yerine sokun, yarım tur döndürün.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.

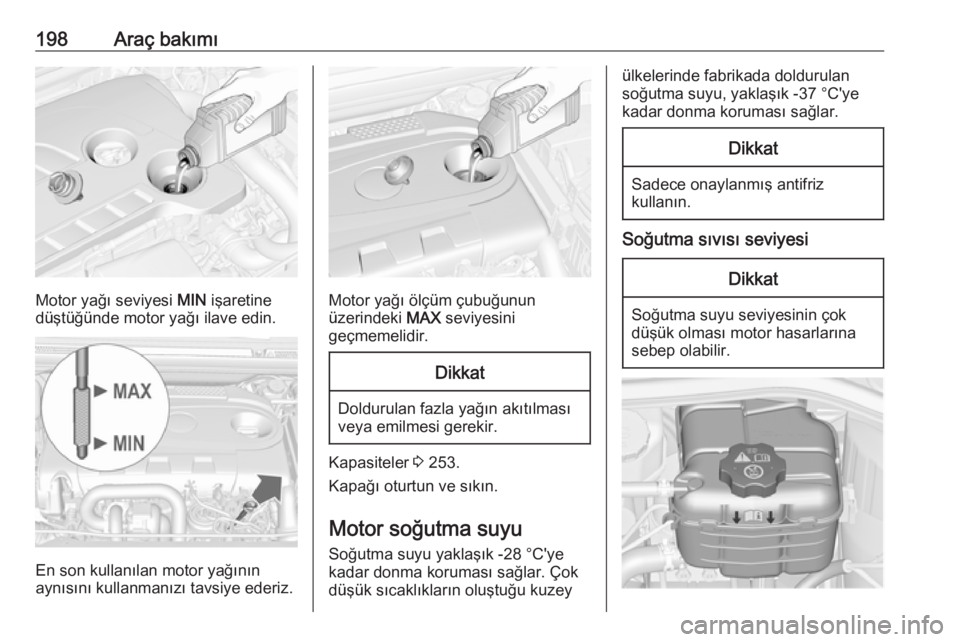

198Araç bakımı
Motor yağı seviyesi MIN işaretine
düştüğünde motor yağı ilave edin.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 253.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Soğutma suyu yaklaşık -28 °C'ye
kadar donma koruması sağlar. Çok
düşük sıcaklıkların oluştuğu kuzey
ülkelerinde fabrikada doldurulan
soğutma suyu, yaklaşık -37 °C'ye
kadar donma koruması sağlar.Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.
