2016.5 OPEL CASCADA Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine207NrAhel20–21Näidikuplokk22Süütesüsteem23Kere juhtmoodul24Kere juhtmoodul25–26Pakiruumi lisa pistikupesa
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Kaitsmete ülesandedNrAhel1Pehme katuse juhtmoodul,
parempoolne mootor2–3Parkimisabi4Selektiivne katalüütiline redut‐
seerimissüsteem5–6–7Elektriajamiga iste8Pehme katuse juhtmoodulNrAhel9Selektiivne katalüütiline redut‐
seerimissüsteem10Selektiivne katalüütiline redut‐
seerimissüsteem11Haagise moodul, rehvirõhumo‐
nitor ja tahavaatekaamera12Pehme katuse juhtmoodul, taga‐
tuled13–14Tagaiste elektriajamiga kokku‐
pööramine15–16Istmeventilatsioon, tahavaate‐
kaamera, pehme katuse juht‐
moodul17–18–19Rooliratta soojendus20–21Istmesoojendus22–

208Sõiduki hooldamineNrAhel23Pehme katuse juhtmoodul,
vasakpoolne mootor24Selektiivne katalüütiline redut‐
seerimissüsteem25–26Mittelogistilise režiimi ühendus‐
kaitse27Passiivne sisend28–29Hüdropump30–31–32FlexRideSõiduki tööriistad
Tööriistad
Varurattaga sõidukid
Avage pakiruumi põrandakate.
Tungraud, tööriistad ja rihm
kahjustatud ratta kinnitamiseks
asuvad pakiruumi tööriistakastis
varuratta all.
Rattavõti ja pukseerimisaas asuvad
tööriistakotis varuratta süvendis
tööriistakasti lähedal. Tööriistakott on rihmaga puksiirkonksu külge
kinnitatud. Eemaldage tööriistakast ja
tööriistarihm puksiirvarda küljest, et
pääseda ligi kotis olevatele
tööriistadele.
Varuratas 3 221.
Rehviparanduskomplektiga
sõidukid
Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all.

Sõiduki hooldamine209Rehviparanduskomplekti ja
tasase pakiruumi põrandaga
sõidukid
Teatud tööriistad ja
pukseerimissilmus asuvad koos
rehviparanduskomplektiga kotis, mis on fikseeritud pakiruumis vasaku
eesmise kinnitusaasa külge.
Rattad ja rehvid
Rattad Diiselmootoritega sõidukitel pole
terasvelgi lubatud kasutada ja
valuvelgedest võib kasutada ainult sõidukile sobivaid valuvelgi.
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks vastu äärekivi.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 244.Kasutage talverehvidena ainult
mõõdus 225/55 R17 rehve.
Diiselmootoritega sõidukitel pole
terasvelgi lubatud kasutada ja
valuvelgedest võib kasutada ainult sõidukile heakskiidetud erilisi
valuvelgi.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.
Rehvide tähised
Nt 235/55 R 17 99 V235:Rehvi laius, mm55:Rehvi ristlõike tegur (rehvi
kõrguse ja laiuse suhe), %V:Vöö tüüp: RadiaalRF:Tüüp: Tühjenemiskindel
(RunFlat)17:Ratta läbimõõt tollides99:Koormuse indeks, nt 99 =
775 kgV:Kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/h

210Sõiduki hooldamineH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 240.
Suundrehvid
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Rehvirõhu jälgimise süsteem
Rehvirõhu jälgimissüsteem kontrollib
kõigi nelja rehvi rõhku kord minutis, kui sõiduki kiirus ületab teatud piiri.
Ettevaatust
Rehvirõhu jälgimissüsteemhoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse menüüs Vehicle
Information Menu (Sõiduki
infomenüü) .
Menüüsid on võimalik valida
suunatulede lülitushooval olevate
nuppudega.
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) X .

Sõiduki hooldamine211Rehvirõhu jälgimissüsteemi
valimiseks keerata seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi kujutisega.
Süsteem arvestab hoiatuste puhul
rehvi temperatuuri.
Sõltuvus temperatuurist 3 213.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 91.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 244.
Kui
w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.
Pärast täitmist võib olla vajalik
sõitmine, et juhi infokeskuses
rehvirõhu väärtused värskendada.
Selleks ajaks võib w jääda põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast
seda, kui olete mõnda aega sõitnud,
võib see näidata, et rehvirõhk hakkab
lähenema madalale väärtusele.
Kontrollida rehvirõhku.
Sõidukiteated 3 100.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Varuratas või ajutine varuratas ei ole
rõhuanduritega varustatud.
Rehvirõhu jälgimissüsteem nende
ratastega ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem tööle.Kaubanduses saadaolevate vedelaterehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Kui sõiduki lähedal kasutatakse sama
sagedusega elektroonikaseadmeid,
siis võib rehvirõhu jälgimissüsteemi
töö olla häiritud.
Rehvi vahetamisel tuleb
rehvirõhuandurid eemaldada ja
hooldada. Sissekeeratava anduri
puhul: asendage ventiili südamik ja
rõngastihend. Fiksaatoriga anduri
puhul: asendage terve ventiili vars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 244,
seejärel valige sobiv seade menüüst
Rehvikoormus juhi infokeskuses
3 93 . See säte on rehvirõhu hoiatuste
viide.

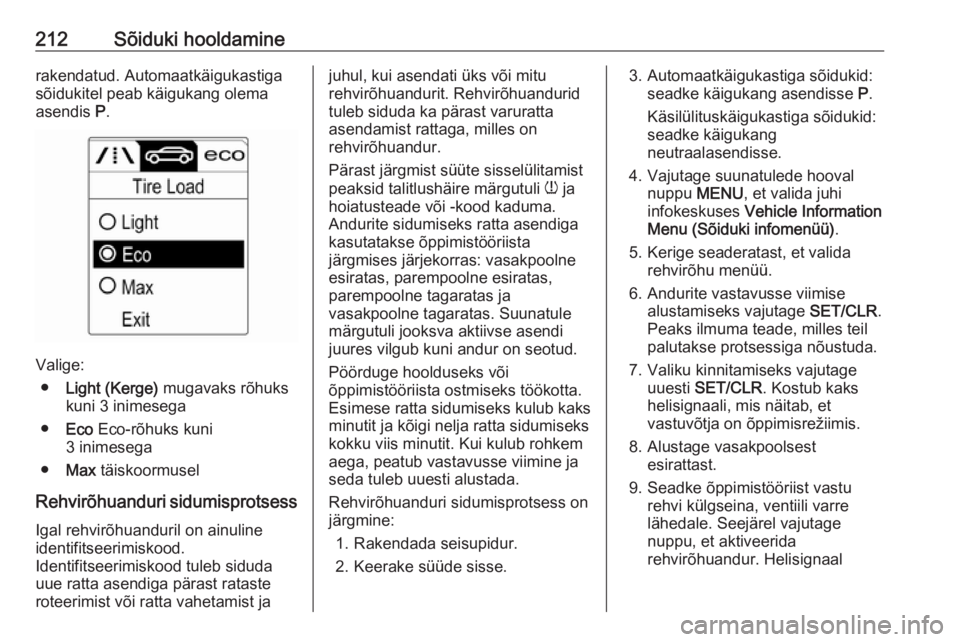

Menüü Tyre Load (Rehvi koormus)
kuvatakse ainult juhul, kui sõiduk on
liikumatu ja seisupidur on

212Sõiduki hooldaminerakendatud. Automaatkäigukastiga
sõidukitel peab käigukang olema
asendis P.
Valige:
● Light (Kerge) mugavaks rõhuks
kuni 3 inimesega
● Eco Eco-rõhuks kuni
3 inimesega
● Max täiskoormusel
Rehvirõhuanduri sidumisprotsess Igal rehvirõhuanduril on ainuline
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue ratta asendiga pärast rataste
roteerimist või ratta vahetamist ja
juhul, kui asendati üks või mitu
rehvirõhuandurit. Rehvirõhuandurid
tuleb siduda ka pärast varuratta
asendamist rattaga, milles on
rehvirõhuandur.
Pärast järgmist süüte sisselülitamist
peaksid talitlushäire märgutuli w ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks ratta asendiga
kasutatakse õppimistööriista
järgmises järjekorras: vasakpoolne
esiratas, parempoolne esiratas,
parempoolne tagaratas ja
vasakpoolne tagaratas. Suunatule
märgutuli jooksva aktiivse asendi
juures vilgub kuni andur on seotud.
Pöörduge hoolduseks või
õppimistööriista ostmiseks töökotta.
Esimese ratta sidumiseks kulub kaks
minutit ja kõigi nelja ratta sidumiseks
kokku viis minutit. Kui kulub rohkem
aega, peatub vastavusse viimine ja
seda tuleb uuesti alustada.
Rehvirõhuanduri sidumisprotsess on
järgmine:
1. Rakendada seisupidur.
2. Keerake süüde sisse.3. Automaatkäigukastiga sõidukid: seadke käigukang asendisse P.
Käsilülituskäigukastiga sõidukid:
seadke käigukang
neutraalasendisse.
4. Vajutage suunatulede hooval nuppu MENU, et valida juhi
infokeskuses Vehicle Information
Menu (Sõiduki infomenüü) .
5. Kerige seaderatast, et valida rehvirõhu menüü.
6. Andurite vastavusse viimise alustamiseks vajutage SET/CLR.
Peaks ilmuma teade, milles teil
palutakse protsessiga nõustuda.
7. Valiku kinnitamiseks vajutage uuesti SET/CLR . Kostub kaks
helisignaali, mis näitab, et vastuvõtja on õppimisrežiimis.
8. Alustage vasakpoolsest esirattast.
9. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu, et aktiveerida
rehvirõhuandur. Helisignaal

Sõiduki hooldamine213annab teada, et anduri
identifitseerimiskood on rattaga
seotud.
10. Jätkake parempoolse esirattaga ja korrake 9. sammus kirjeldatud
toiminguid.
11. Jätkake parempoolse tagarattaga
ja korrake 9. sammus kirjeldatud
toiminguid.
12. Jätkake vasakpoolse tagarattaga ja korrake 9. sammus kirjeldatud
toiminguid. Kaks helisignaali
annavad teada, et anduri
identifitseerimiskood on
vasakpoolse tagarattaga seotud
ja rehvirõhuandurite
sidumisprotsess on lõpule viidud.
13. Lülitage süüde välja.
14. Seadke kõigile neljale rehvile soovitatud õhurõhu tase, nagu
rehvirõhu kleebisel näidatud.
15. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule 3 93.Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 244.
Vasakpoolse ukse raamil oleval rehvi ja rehvirõhkude sildil on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud olenevad varustusest.
Õige rehvirõhu väärtuse
teadasaamiseks tegutsege
järgmiselt:
1. Tuvastage mootori kood. Mootori andmed 3 239.
2. Tuvastage vastav rehv.
Rehvirõhu tabelites on näidatud kõik
rehvikombinatsioonid 3 244.
Teavet sõidukile sobivate rehvide
kohta vt sõidukiga kaasas olevast
EMÜ vastavusdeklaratsioonist või
muudest riiklikest
registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.

214Sõiduki hooldamine9Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse kuvalt
Rehvikoormus sobiv seade 3 93.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st
temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Turvise sügavus Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuskaalutlustel on soovitatav, et
ühe telje rehvide turvise sügavus ei
erineks rohkem kui 2 mm.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tagada, et rataste
pöörlemissuund oleks sama, kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.
