Conduite et utilisation183Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● le système présente un défaut ;
● le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de parking ;
● le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de stationnement
se poursuit. Si l'objet n'est pas en‐
levé, le système est désactivé. Ap‐
puyer sur D pendant environ
une seconde pour activer le système et rechercher une nouvelle place de
stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convient
de modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être sélectionné dans le menu.
Personnalisation du véhicule 3 110.

184Conduite et utilisationRemarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐
site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐ male de 35 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
● Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant peut ne pas
s'allumer.

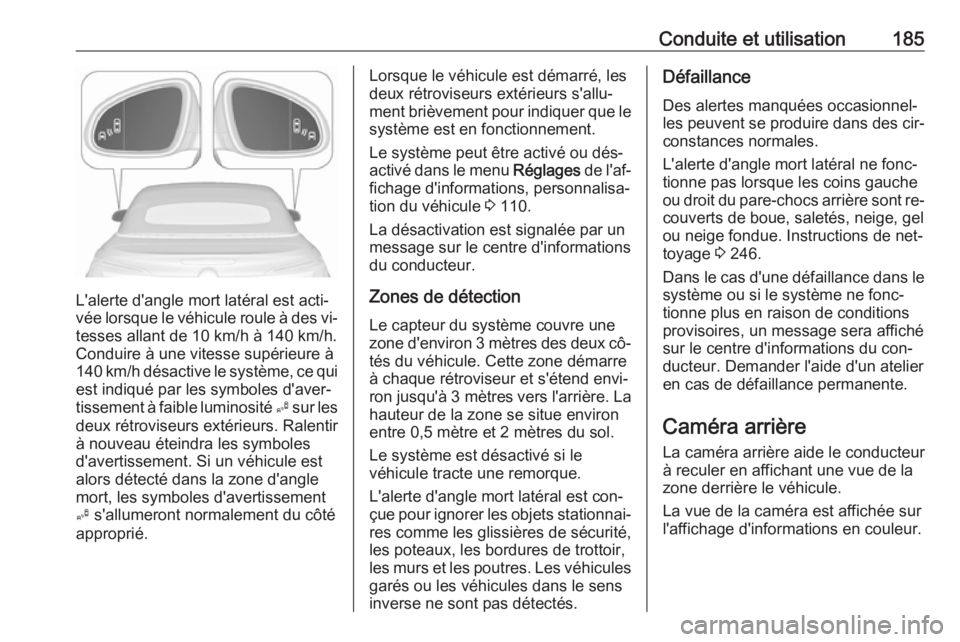

Conduite et utilisation185
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 110.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐ tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐ ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone se situe environ entre 0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral ne fonc‐ tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont re‐
couverts de boue, saletés, neige, gel
ou neige fondue. Instructions de net‐
toyage 3 246.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐ ducteur. Demander l'aide d'un atelier
en cas de défaillance permanente.
Caméra arrière La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.

186Conduite et utilisation9Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.
La zone affichée par la caméra est li‐ mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.

Conduite et utilisation187
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage d'in‐
formations. Personnalisation du
véhicule 3 110.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués sous la forme de triangles
9 sur l'image et représentent les obs‐
tacles détectés par les capteurs ar‐
rière du système avancé d'assistance
au stationnement.
En outre, 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
La ligne supérieure de l'écran peut
être effacée en appuyant sur le bou‐ ton multifonction.
Réglages d'affichage
Navi 650/Navi 950 : La luminosité
peut être réglée en appuyant d'abord
sur la bague extérieure du bouton
multifonction, puis en la tournant.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu Régla‐
ges de l'affichage d'informations. Per‐
sonnalisation du véhicule 3 110.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.

188Conduite et utilisation● L'arrière du véhicule est acci‐denté.
● Il y a des changements de tem‐ pérature extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement L'assistant de détection des pan‐neaux routiers détecte les panneaux
routiers déterminés via une caméra à
l'avant et les affiche dans le centre
d'informations du conducteur.Les panneaux routiers qui seront dé‐
tectés sont :Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de directionLes panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐ chés sur le centre d'informations du
conducteur jusqu'à ce que le pan‐
neau de limitation de vitesse suivant
soit détecté ou jusqu'à la fin de la pé‐ riode définie d'affichage de panneau.
La présence de plusieurs panneaux
sur l'affichage est possible.

Conduite et utilisation189
Un point d'exclamation dans un cadre
indique qu'il y a un panneau ajouté
détecté que le système n'a pas pu re‐
connaître.
Le système est actif jusqu'à une vi‐
tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse du véhicule des‐ cend sous 55 km/h, l'affichage est ré‐
initialisé et le contenu de la page des panneaux routiers est effacé, par
exemple en pénétrant dans une zone
urbaine. La prochaine indication de
vitesse reconnue sera affichée.
Indication sur l'affichage
Les panneaux routiers s'affichent sur
la page Détection des panneaux
routiers du centre d'informations du
conducteur.
Sélectionner Réglages X en ap‐
puyant sur MENU, puis sélectionner
l'entrée Détection des panneaux
routiers via la molette de réglage du
levier des clignotants 3 100.
Quand une autre fonction du menu du centre d'informations du conducteur a été sélectionnée et que la page
Détection des panneaux routiers est
à nouveau choisie, le dernier pan‐
neau routier reconnu sera affiché.
Fonction d'alerte
Une fois activée, la limite de vitesse
et les panneaux d'interdiction de dé‐
passer sont affichés comme des aler‐
tes en surimpressions sur le centre
d'informations du conducteur.

190Conduite et utilisation
La fonction d'alerte peut être activée
ou désactivée sur le menu réglages
de la page d'assistant de détection
des panneaux routiers en appuyant
sur SET/CLR sur le levier des cligno‐
tants.Lorsque la page des réglages est af‐
fichée, sélectionner Arrêt pour désac‐
tiver la fonction d'alerte. Réactiver en sélectionnant Marche.
En mettant le contact, la fonction
d'alerte est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes
dans le centre d'informations du con‐
ducteur.
Réinitialisation du système Le contenu de la mémoire des pan‐
neaux routiers peut être effacé du
menu des réglages de la page d'as‐
sistant de détection des panneaux
routiers en appuyant longuement sur
SET/CLR sur le levier des clignotants.
Une réinitialisation concluante sera
indiquée par un signal sonore et le symbole suivant sera affiché jusqu'àce que le panneau routier suivant soit détecté.
Dans certains cas, l'assistant de dé‐
tection des panneaux routiers est au‐ tomatiquement réinitialisé par le sys‐
tème.
