2016.5 OPEL ASTRA K ABS

94Instrumentos y mandosInstrumentos y
mandosMandos ........................................ 95
Ajuste del volante ......................95
Mandos en el volante ................95
Volante térmico ......................... 96
Bocina ....................................... 96
Limpia/lavaparabrisas ...............96
Limpia/lavaluneta ......................98
Temperatura exterior .................99
Reloj .......................................... 99
Tomas de corriente .................101
Conector de alimentación ........102
Ceniceros ................................ 103
Testigos luminosos e indicado‐
res .............................................. 105
Cuadro de instrumentos ..........105
Velocímetro ............................. 108
Cuentakilómetros ....................109
Cuentakilómetros parcial .........109
Cuentarrevoluciones ...............110
Indicador de combustible ........110
Indicador de temperatura del refrigerante del motor .............110
Indicación de servicio ..............111
Testigos de control ..................112Intermitentes ............................ 112
Recordatorio del cinturón de seguridad ................................ 112
Airbags y pretensores de cinturones ............................... 113
Desactivación de los airbags ...114
Sistema de carga ....................114
Testigo de averías ...................114
Sistema de frenos y embrague 115
Freno de estacionamiento eléctrico .................................. 115
Avería del freno de estacionamiento eléctrico .......115
Sistema antibloqueo de frenos (ABS) ...................................... 115
Cambio de marchas ................116
Distancia de seguridad ............116
Asistente de mantenimiento de carril ........................................ 116
Control electrónico de estabilidad desactivado ..........116
Control electrónico de estabilidad y sistema de control
de tracción .............................. 116
Sistema de control de tracción desactivado ............................ 116
Precalentamiento ....................116
Sistema de control de presión de los neumáticos .......................117
Presión de aceite del motor .....117Nivel de combustible bajo .......117
Inmovilizador ........................... 118
Luces exteriores ......................118
Luz de carretera ......................118
Asistente de luz de carretera ...118
Faros de LED .......................... 118
Luces antiniebla ......................118
Piloto antiniebla .......................118
Regulador de velocidad ...........118
Detectado vehículo precedente ............................. 118
Limitador de velocidad ............119
Asistente de señales de tráfico 119
Puerta abierta .......................... 119
Pantallas de información ...........119
Centro de información del conductor ................................ 119
Pantalla de información ...........125
Mensajes del vehículo ...............128
Avisos acústicos ......................129
Tensión de la pila ....................129
Personalización del vehículo .....130
OnStar ....................................... 136

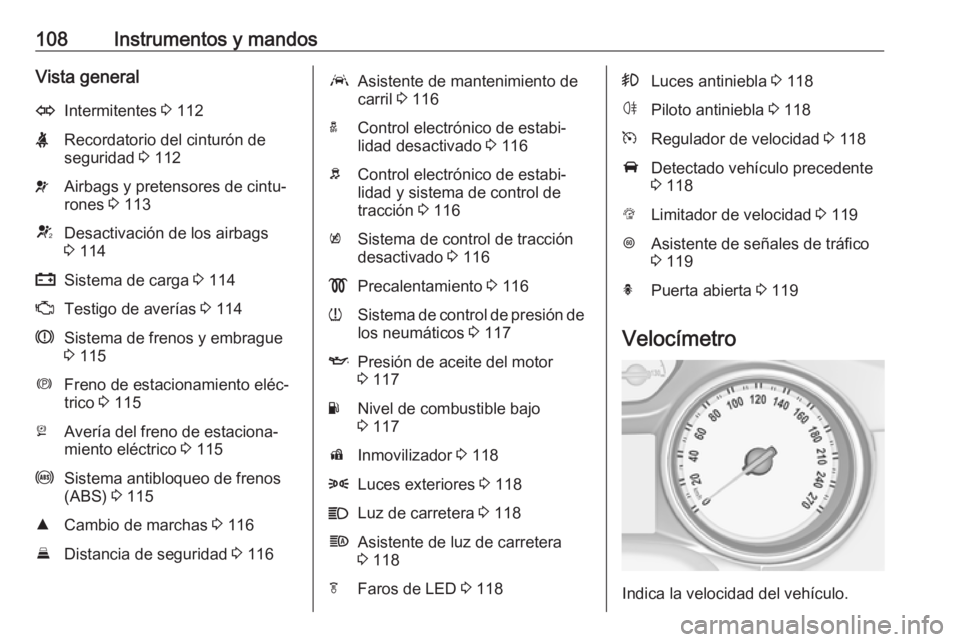

108Instrumentos y mandosVista generalOIntermitentes 3 112XRecordatorio del cinturón de
seguridad 3 112vAirbags y pretensores de cintu‐
rones 3 113VDesactivación de los airbags
3 114pSistema de carga 3 114ZTestigo de averías 3 114RSistema de frenos y embrague
3 115mFreno de estacionamiento eléc‐
trico 3 115jAvería del freno de estaciona‐
miento eléctrico 3 115uSistema antibloqueo de frenos
(ABS) 3 115RCambio de marchas 3 116EDistancia de seguridad 3 116aAsistente de mantenimiento de
carril 3 116aControl electrónico de estabi‐
lidad desactivado 3 116bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 116kSistema de control de tracción
desactivado 3 116!Precalentamiento 3 116wSistema de control de presión de
los neumáticos 3 117IPresión de aceite del motor
3 117YNivel de combustible bajo
3 117dInmovilizador 3 1188Luces exteriores 3 118CLuz de carretera 3 118fAsistente de luz de carretera
3 118fFaros de LED 3 118>Luces antiniebla 3 118øPiloto antiniebla 3 118mRegulador de velocidad 3 118ADetectado vehículo precedente
3 118LLimitador de velocidad 3 119LAsistente de señales de tráfico
3 119hPuerta abierta 3 119
Velocímetro
Indica la velocidad del vehículo.

Instrumentos y mandos115Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos yembrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 236.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se co‐
necta el encendido 3 187.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 187.
Parpadea El freno de estacionamiento eléctrico
no está accionado o soltado por com‐
pleto. Pise el pedal del freno e intente
reiniciar el sistema soltando primero
el freno de estacionamiento eléctrico
y luego aplicándolo. Si m sigue par‐
padeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 187.Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 186.

Instrumentos y mandos139Informe del diagnóstico
El vehículo transmite automática‐
mente los datos de diagnóstico a
OnStar, que a su vez envía un in‐
forme mensual por correo electrónico
al propietario y a su taller preferido.
Nota
La función de notificación al taller se
puede desactivar en su cuenta.
El informe contiene el estado de los
sistemas operativos clave del ve‐
hículo como motor, transmisión, air‐
bags, ABS y otros sistemas importan‐
tes. También proporciona informa‐
ción sobre posibles puntos de man‐
tenimiento y presión de los neumáti‐
cos (solo con el sistema de control de presión de los neumáticos).
Para examinar la información con
más detalle, seleccione el vínculo
contenido en el correo electrónico e
inicie sesión en su cuenta.
Descarga de itinerario
Se puede descargar un destino de‐
seado directamente en el sistema de
navegación.Pulse Z para llamar a un asesor y
describa el destino o el punto de in‐ terés.
El asesor puede buscar cualquier di‐
rección o punto de interés y enviar di‐ rectamente el destino en el sistema
de navegación incorporado.
Configuración de OnStar
PIN de OnStar
Para disponer de pleno acceso a to‐
dos los servicios de OnStar, se nece‐
sita un código PIN de cuatro cifras. El código PIN debe personalizarse al
hablar por primera vez con un asesor.
Para cambiar el código PIN, pulse Z
para llamar a un asesor.
Datos de la cuenta
Un suscriptor de OnStar dispone de
una cuenta donde se almacenan to‐
dos los datos. Para solicitar un cam‐
bio de la información de la cuenta,
pulse Z y hable con un asesor o inicie
sesión en su cuenta.Si se utiliza el servicio de OnStar en
otro vehículo, pulse Z y solicite que
la cuenta se transfiera al nuevo ve‐
hículo.
Nota
En cualquier caso, si se deshace del
vehículo, lo vende o transfiere, in‐
forme inmediatamente a OnStar de
los cambios y finalice el servicio
OnStar de este vehículo.
Localización del vehículo
La localización del vehículo se trans‐
mite a OnStar cuando se solicita o
activa el servicio. Un mensaje en la
pantalla de información informa de
esta transmisión.
Para activar o desactivar la transmi‐
sión de localización del vehículo,
mantenga pulsado j hasta oír un
mensaje de audio.
La desactivación se indica con la luz
roja y verde de estado intermitente
durante un breve periodo de tiempo y
cada vez que se arranca el vehículo.

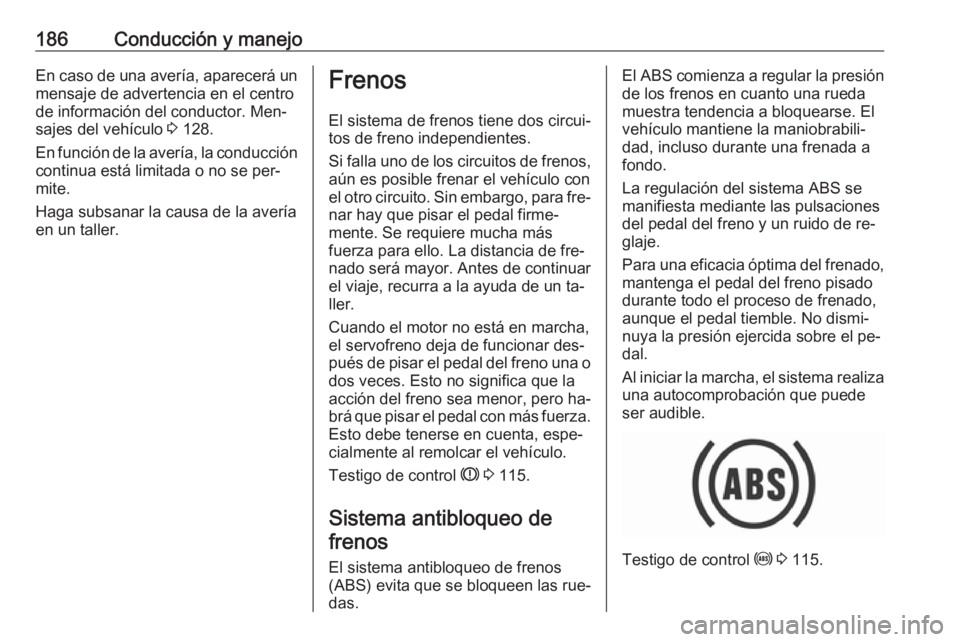

186Conducción y manejoEn caso de una avería, aparecerá unmensaje de advertencia en el centro
de información del conductor. Men‐ sajes del vehículo 3 128.
En función de la avería, la conducción continua está limitada o no se per‐
mite.
Haga subsanar la causa de la avería
en un taller.Frenos
El sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos, aún es posible frenar el vehículo conel otro circuito. Sin embargo, para fre‐
nar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de fre‐
nado será mayor. Antes de continuar
el viaje, recurra a la ayuda de un ta‐
ller.
Cuando el motor no está en marcha, el servofreno deja de funcionar des‐
pués de pisar el pedal del freno una o dos veces. Esto no significa que la
acción del freno sea menor, pero ha‐
brá que pisar el pedal con más fuerza. Esto debe tenerse en cuenta, espe‐
cialmente al remolcar el vehículo.
Testigo de control R 3 115.
Sistema antibloqueo de frenos
El sistema antibloqueo de frenos(ABS) evita que se bloqueen las rue‐
das.El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El
vehículo mantiene la maniobrabili‐ dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se
manifiesta mediante las pulsaciones
del pedal del freno y un ruido de re‐
glaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado, aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el pe‐
dal.
Al iniciar la marcha, el sistema realiza
una autocomprobación que puede
ser audible.
Testigo de control u 3 115.

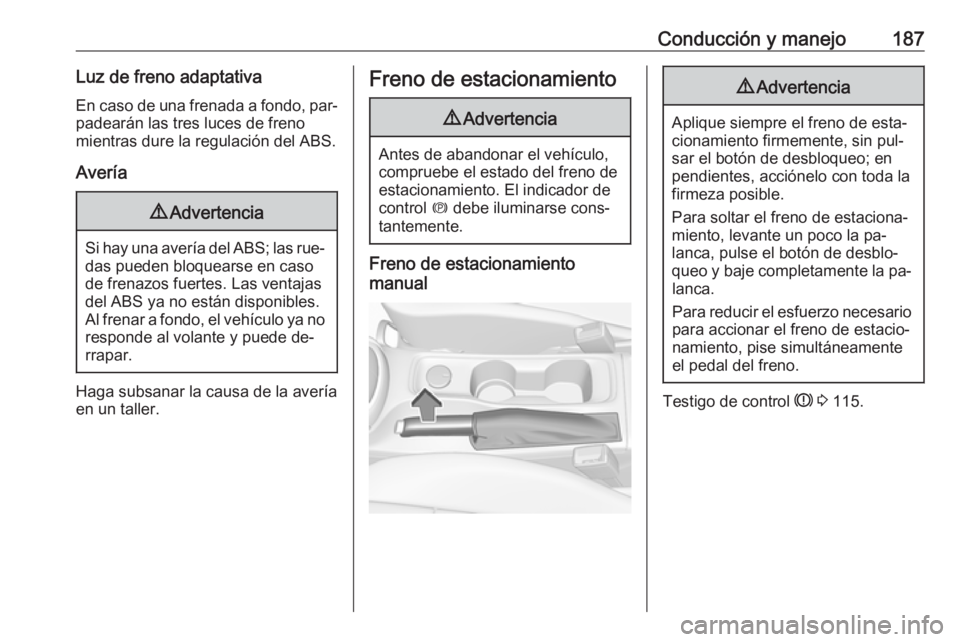

Conducción y manejo187Luz de freno adaptativaEn caso de una frenada a fondo, par‐ padearán las tres luces de freno
mientras dure la regulación del ABS.
Avería9 Advertencia
Si hay una avería del ABS; las rue‐
das pueden bloquearse en caso
de frenazos fuertes. Las ventajas del ABS ya no están disponibles.
Al frenar a fondo, el vehículo ya no
responde al volante y puede de‐
rrapar.
Haga subsanar la causa de la avería
en un taller.
Freno de estacionamiento9 Advertencia
Antes de abandonar el vehículo,
compruebe el estado del freno de
estacionamiento. El indicador de
control m debe iluminarse cons‐
tantemente.
Freno de estacionamiento
manual
9 Advertencia
Aplique siempre el freno de esta‐
cionamiento firmemente, sin pul‐
sar el botón de desbloqueo; en
pendientes, acciónelo con toda la
firmeza posible.
Para soltar el freno de estaciona‐
miento, levante un poco la pa‐
lanca, pulse el botón de desblo‐
queo y baje completamente la pa‐ lanca.
Para reducir el esfuerzo necesario para accionar el freno de estacio‐
namiento, pise simultáneamente
el pedal del freno.
Testigo de control R 3 115.

Cuidado del vehículo237Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐ ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de fi‐ bra de vidrio absorbente), asegúrese
de que la batería se sustituye por otra
batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 171.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 276.
Etiqueta de advertencia

252Cuidado del vehículoN.ºCircuito17Inyección de combustible18Sistema de escape diésel19Sistema de escape diésel20–21Convertidor de CC/CA22ABS23Sistema de lavado para el para‐brisas y la luneta trasera24–25Calefacción de combustible
diésel26Módulo de control del cambio27Módulo de portón trasero eléc‐
trico28–29Luneta térmica trasera30Desempañador del retrovisor31–N.ºCircuito32Transformador CC/Pantalla de
LED/Calefacción eléctrica/
Climatización/Controlador de
bujía33Aviso antirrobo34Bocina35Toma del maletero36Luz de carretera derecha (haló‐
gena)/Luz de carretera derecha
(LED)37Luz de carretera izquierda (haló‐
gena)38Faro de LED/Regulación auto‐
mática del alcance de los faros39Faros antiniebla40OnStar41Sensor de agua en combustible/ Bomba de agua42Regulación manual del alcance
de los faros43Bomba de combustibleN.ºCircuito44Cámara retrovisora/Espejo
retrovisor trasero interior/
Módulo de remolque45Faro de LED izquierdo/Regula‐
ción automática del alcance de
los faros izquierdos46Cuadro de instrumentos47Bloqueo de la columna de la
dirección48Limpialuneta49–50Faro de LED derecho/Regula‐
ción automática del alcance de
los faros derecho51Luz de cruce izquierda (LED)52Módulo de control del motor/
Módulo de control del cambio53–54Limpiaparabrisas55Sistema de escape diésel
