Rijden en bediening205Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐ keld.
Werking
Bij de 5-deurs hatchback is de ca‐
mera gemonteerd tussen de lampjes
van de kentekenverlichting.
Bij de Sports Tourer is de camera on‐
der de sierlijst van de achterklep ge‐
monteerd.
De camera bestrijkt slechts een be‐ perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn horizontale lijnen met een onderlinge
afstand van een meter die op de af‐
beelding zijn geprojecteerd om de af‐ stand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste re‐
gel van het Info-Display met de waar‐ schuwing om de omgeving van de
auto te controleren.

Verzorging van de auto243Nr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties6Transmissieregelmodule7–8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Achterklepvergrendelsysteem,
transmissie12Massage lendensteun13Nadraaipomp14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18Dieseluitlaatsysteem19DieseluitlaatsysteemNr.Stroomkring20–21DC/AC-omvormer22ABS23Sproeisysteem voor voorruit en
achterruit24–25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Verwarmbare achterruit30Spiegelontdooiing31–32DC-transformator/led-display/
elektrische verwarming/klimaat‐
regeling/gloeibougieregelaar33Waarschuwing diefstalalarm34Claxon35Stekkerdoos bagageruimteNr.Stroomkring36Grootlicht rechts (halogeen)/
dimlicht rechts (led)37Grootlicht links (halogeen)38Led-koplamp/automatische
koplampverstelling39Mistlamp40OnStar41'Water in brandstof'-sensor/
waterpomp42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera/binnen‐
spiegel/aanhangermodule45Led-koplamp, links/automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49–50Led-koplamp, rechts/automati‐
sche koplampverstelling, rechts51Linker dimlicht (led)

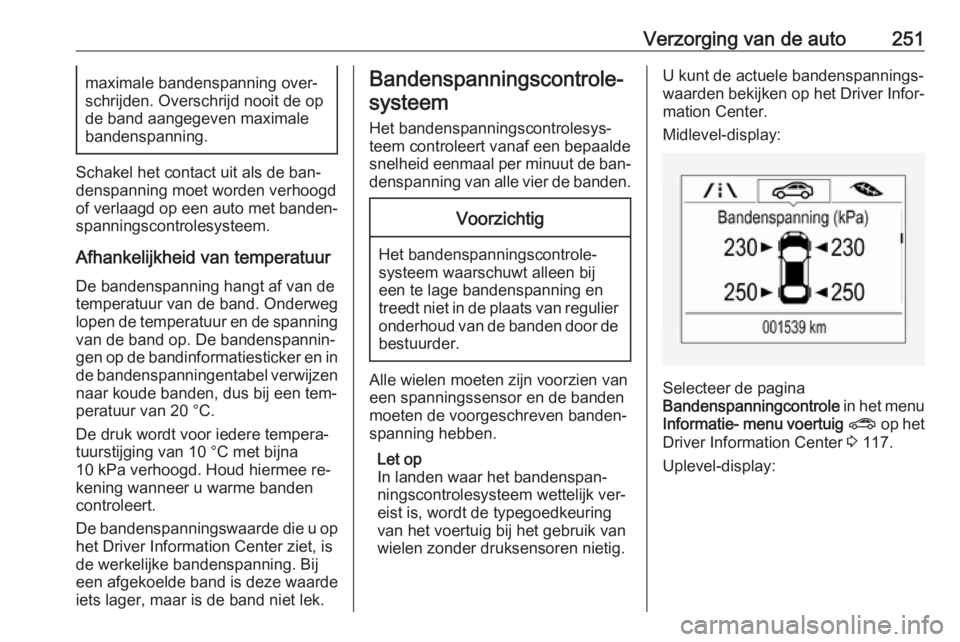

Verzorging van de auto251maximale bandenspanning over‐
schrijden. Overschrijd nooit de op
de band aangegeven maximale
bandenspanning.
Schakel het contact uit als de ban‐
denspanning moet worden verhoogd
of verlaagd op een auto met banden‐ spanningscontrolesysteem.
Afhankelijkheid van temperatuur De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken op het Driver Infor‐
mation Center.
Midlevel-display:
Selecteer de pagina
Bandenspanningcontrole in het menu
Informatie- menu voertuig ? op het
Driver Information Center 3 117.
Uplevel-display:

252Verzorging van de auto
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
3 117.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden sa‐
men met het betreffende wiel aange‐
geven in een bericht op het Driver In‐ formation Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.
Afhankelijkheid van temperatuur
3 250.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 115.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 288.
Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het Driver
Information Center bij te werken.
Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na het rijden dooft, kan dit duiden
op een naderende te lage banden‐
spanning. Bandenspanning controle‐
ren.
Boordinformatie 3 125.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen spanningssensor. Het
bandenspanningscontrolesysteem
werkt niet op deze banden. Het con‐
trolelampje w brandt. Voor de overige
drie banden blijft het systeem in wer‐
king.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem

Verzorging van de auto253worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensoren
moet de hele ventielsteel worden ver‐
vangen.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐
den aan op de belading van de auto
3 288 en selecteer de betreffende in‐
stelling in het menu Bandbelasting op
het Driver Information Center 3 117.
Deze instelling is de referentiewaarde voor waarschuwingen over de ban‐
denspanning.
Het menu Bandbelasting verschijnt
alleen als de auto stilstaat en de
handrem is ingeschakeld. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
Midlevel-display:
Selecteer de pagina Bandbelasting in
het menu Informatie- menu
voertuig ? op het Driver Informa‐
tion Center 3 117.
Kies ● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Uplevel-display:Selecteer de pagina
Bandenbelasting in het menu Opties
op het Driver Information Center
3 117.
Kies ● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningsensor heeft
een unieke identificatiecode. De iden‐ tificatiecode moet aan de positie van

254Verzorging van de autoeen nieuw wiel worden gekoppeld na‐dat de wielen zijn geroteerd of alle
wielen zijn verwisseld en als een of
meer bandenspanningssensoren zijn
vervangen. De bandenspannings‐
sensoren moeten ook worden gekop‐
peld na het vervangen van een reser‐
vewiel door een reguliere band met
een bandenspanningssensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht doven/verdwijnen. De
sensoren worden met een inleerge‐
reedschap in de volgende volgorde
gekoppeld aan de wielposities: voor‐
wiel linkerzijde, voorwiel rechterzijde, achterwiel rechterzijde en achterwiellinkerzijde. De richtingaanwijzer in de
huidige actieve stand wordt verlicht
totdat de sensor is gekoppeld.
Neem contact op met een werkplaats
voor onderhoud of om inleergereed‐
schap aan te schaffen. U hebt twee
minuten voor het koppelen van de po‐
sitie van het eerste wiel en vijf minu‐
ten voor het koppelen van de positie
van alle vier de wielen. Bij het over‐
schrijden van deze tijd stopt het kop‐ pelen en moet u opnieuw beginnen.De koppelingsprocedure voor de ban‐ denspanningssensoren is als volgt:
1. Trek de handrem aan.
2. Schakel het contact in.
3. Op auto's met automatische ver‐ snellingsbak: zet de keuzehendelin P.
Bij auto's met handgeschakelde
versnellingsbak: selecteer Neu‐
traalstand.
4. Midlevel-display: Gebruik MENU op de richtingaan‐
wijzerhendel om Informatie- menu
voertuig ? op het Driver Infor‐
mation Center te selecteren.
Uplevel-display:
Druk op p op het stuurwiel om de
hoofdmenupagina te openen.
Selecteer de pagina Info met Q of
P .
Bevestig met 9.
5. Selecteer het bandenspannin‐ genmenu.
Midlevel-display:
Uplevel-display:
6. Midlevel-display: Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag

Verzorging van de auto255om acceptatie van het proces ver‐schijnen.
Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐
xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
Uplevel-display:
Druk op 9 om het koppelen van
de sensoren te starten. De claxon
piept twee keer om aan te geven dat de ontvanger in de inleermo‐
dus staat.
7. Begin met de voorwiel aan de lin‐ kerzijde.
8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de toets om de ban‐
denspanningssensor te activeren. De claxon piept ter bevestiging
dat de sensoridentificatiecode
aan de positie van dit wiel is ge‐
koppeld.
9. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 8.10. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met het achterwiel links
en herhaal de procedure zoals be‐
schreven in stap 8. De claxon
piept twee keer ter aanduiding dat de sensoridentificatiecode aan
het linkerachterwiel is gekoppeld
en dat de procedure voor het kop‐ pelen van de bandenspannings‐
sensoren afgesloten is.
12. Schakel het contact uit.
13. Breng alle vier banden op de aan‐
bevolen bandenspanning zoals
aangegeven op het etiket ban‐
denspanningsinformatie.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 117.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van de banden op één as onderling niet
meer dan 2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan een van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐ van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde zijn als voorheen.

302Handmatige dimfunctie ................41
Handmatige modus ...................175
Handmatige stoelverstelling .........50
Handrem ..................................... 181
Handschoenenkastje ...................74
Handzender ................................. 21
Hellingrem ................................. 183
Hoofdsteunen .............................. 47
Hoofdsteunverstelling ....................8
Hulpverwarming.......................... 158
I
Inbouwposities kinderveilig‐ heidssystemen ......................... 70
Indicatie afstand tot voorligger ...193
Info-Display................................. 123
Info-Displays ............................... 117
Inhouden ................................... 287
Inklapbare spiegels .....................40
Inleiding ......................................... 3
Instapverlichting ......................... 148
Instrumentengroep ....................104
Instrumentenverlichting .............241
Interieurverlichting ......................146
K
Katalysator ................................. 173 Kentekenverlichting ...................240
Keuzehendel ..................... 174, 178
Kilometerteller ............................ 108
Kindersloten ................................. 30Kinderveiligheids-systemen ..........67
Klimaatregeling ............................ 15
Klimaatregelsystemen ................150
Klok............................................... 98
Koelvloeistof .............................. 226
Koelvloeistof en antivries ............273
Koelvloeistoftemperatuurmeter . 109
Koplampinstelling in het buitenland .............................. 140
Koplampverstelling ....................140
L
Laadsysteem ............................. 113
Lane keep assist ................114, 211
Led-koplampen ........................... 140
LED-koplampen .......................... 116
Leeslampen ............................... 147
Lekke band ................................. 260
Lichtschakelaar .......................... 138
Lichtsignaal ................................ 139
Luchtinlaat ................................. 159
Luchtroosters .............................. 158
M Massage ....................................... 57
Meters......................................... 107
Midlevel-display .......................... 117
Mistachterlicht .................... 116, 145
Mistlamp .................................... 116
Mistlampen ................................ 233
Mistlampen voor ........................145Motorgegevens .......................... 280
Motor-ID...................................... 276
Motorkap .................................... 224
Motorolie .................... 225, 273, 277
Motoroliedruk ............................. 115
Motor starten ............................. 165
N Nieuwe auto inrijden ..................162
O
Obstakeldetectiesystemen .........195
Olie, motor .......................... 273, 277
OnStar ........................................ 133
Ontlaadbeveiliging accu ............149
Opbergruimte................................ 74
Opbergruimte voor........................ 75
Opbergvakken .............................. 74
Opgeslagen instellingen ...............24
Overzicht instrumentenpaneel .....10
P
Parkeerhulp ............................... 195
Parkeerlichten ............................ 146
Parkeren .............................. 18, 170
Park pilot met ultrasoonsensoren 195
Pech ........................................... 267
Persoonlijke instellingen ............128
Pollenfilter .................................. 159
Portieren ....................................... 31
Portier open ............................... 117
