2016.5 OPEL ASTRA K sensor

Rijden en bediening193In de volgende gevallen detecteert de
frontaanrijdingswaarschuwing wel‐
licht geen voorliggers of kunnen de
prestaties van de sensor beperkt zijn:
● op bochtige wegen
● als het zicht door weersomstan‐ digheden beperkt is, zoals bij
mist, regen of sneeuw
● wanneer de sensor geblokkeerd is door sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
slechter werkt door vreemde
voorwerpen, bijv. stickers
Indicatie afstand tot voorligger
De indicatie afstand tot voorligger
toont de afstand tot een bewegende
voorligger. De frontcamera in de voor‐ ruit wordt gebruikt voor het detecte‐
ren van de afstand van een voertuig
dat direct voorop in de baan van de
auto rijdt. Hij is actief bij snelheden
boven 40 km/u.
Als er een voorligger wordt gedetec‐
teerd, wordt de afstand in seconden
weergegeven op een pagina in het
Driver Information Centre.Kies op een Midlevel-display Info
menu ? via MENU op de richting‐
aanwijzer en draai het stelwiel naar
de pagina met de Indicatie afstand tot
voorligger, 3 117
Selecteer in het Uplevel-display het
menu Info met de stuurwieltoetsen en
druk op o om de Indicatie afstand tot
voorligger 3 117 te selecteren.
De minimale aangegeven afstand is
0,5 seconde.
Als er geen voorligger is of als de
voorligger buiten bereik is, worden er twee streepjes getoond: -,- sec.
Actieve noodrem
De actieve noodrem kan helpen om
de schade en letsel door aanrijdingen
met voorliggers of obstakels te beper‐
ken, indien een aanrijding door rem‐
men of sturen niet langer kan worden vermeden. Voordat de actieve nood‐
rem activeert, geeft de frontaanrij‐
dingswaarschuwing een waarschu‐
wing 3 190.
Deze functie maakt gebruik van input uit vele bronnen ( bijv. camerasensor,
remdruk, rijsnelheid) om de waar‐
schijnlijkheid van een frontale aanrij‐
ding te berekenen.
De actieve noodrem werkt bij een
snelheid tussen wandeltempo en 85
km/u. Een voorwaarde is dat het sys‐ teem niet is gedeactiveerd doordat deafstandsschakelaar V op uit is gezet,
3 190.
Het systeem omvat: ● anticiperend remsysteem
● automatisch noodstopsysteem
● anticiperend remassistentiesys‐ teem

Rijden en bediening195Systeembeperkingen
De actieve noodrem werkt beperkt of
niet bij regen, sneeuw of modder, om‐
dat de camerasensor door een wa‐
terfilm, stof, ijs, of sneeuw bedekt kan zijn. Bij een vervuilde sensor, de sen‐
sorafdekking reinigen.
In sommige gevallen kan de actieve
noodrem automatisch remmen in si‐
tuaties waarin dat onnodig lijkt te zijn,
bijvoorbeeld in parkeergarages, als er
verkeersborden in een bocht staan of door auto's die zich in een andere rij‐
strook bevinden. Dit behoort bij de
normale werking van het systeem, de
auto behoeft geen onderhoud. Trap
het gaspedaal stevig in om het auto‐
matisch remmen op te heffen.Uitschakelen
U kunt de actieve noodrem deactive‐
ren door de afstandschakelaar V
herhaaldelijk in te drukken tot hij uit is,
3 190. Als deze functie is uitgescha‐
keld, wordt dat in het Driver Informa‐
tion Center aangegeven.
Storing
In geval een systeem onderhoud of
reparatie nodig heeft, ziet u een mel‐
ding op het Driver Information Centre.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
in het Driver Information Centre.
Boordinformatie 3 125.
Parkeerhulp
Parkeerhulp achter9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het inparkeren.
Controleer bij het achteruitrijden en het gebruik van de parkeerhulp achter de zone rondom de auto.
De parkeerhulp achter vereenvoudigthet inparkeren door de afstand tus‐sen de auto en eventuele obstakels
achter te meten. Deze informeert en
waarschuwt de bestuurder met ge‐
luidssignalen en een aanduiding op
het display.

196Rijden en bediening
Het systeem heeft vier ultrasone par‐
keersensoren in de achterbumper.
Inschakelen
Nadat u het contact hebt aangezet,
wordt de achterste parkeerhulp geac‐
tiveerd.
Een brandende led in de parkeerhulp‐
toets r geeft aan dat het systeem
klaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐
der met waarschuwingstonen voor
mogelijk gevaarlijke obstakels achter
de auto die dichter bij zijn dan 50 cm
terwijl er een vooruitversnelling is in‐
geschakeld, of tot 1,5 meter als de
achteruitversnelling is geselecteerd.
Afhankelijk van de kant waar de auto
dichter bij een obstakel is, hoort u aan de betreffende zijde akoestische
waarschuwingssignalen in de auto.
De geluidssignalen volgen elkaar
sneller op naarmate de afstand tot dat obstakel afneemt. Is de afstand klei‐ner dan ongeveer 30 cm, dan klinkt er
een continu geluid.
Ook wordt de afstand tot obstakels
achter de auto weergegeven door
veranderende afstandslijnen op het
Driver Information Center 3 117.
De afstandsmelding kan worden ge‐ blokkeerd door boordinformatie met
een hogere prioriteit. Zodra het be‐
richt is bevestigd, wordt de afstand
weer aangegeven.Uitschakelen
Druk op de parkeerhulptoets r om
deze functie te deactiveren. De led in de toets dooft.
Storing
In geval van een storing of als het
systeem tijdelijk niet goed werkt,
bijv. vanwege veel geluid buiten of
andere storende factoren, knippert de
led in de toets gedurende
drie seconden alvorens deze dooft.
Er verschijnt een bericht in het Driver
Information Center.

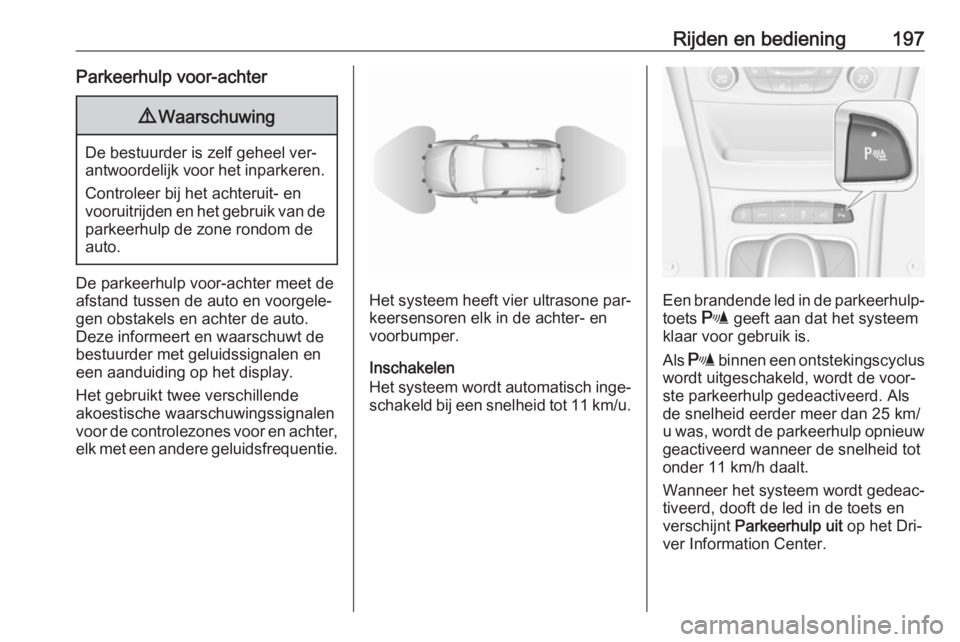

Rijden en bediening197Parkeerhulp voor-achter9Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de bestuurder met geluidssignalen en
een aanduiding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Inschakelen
Het systeem wordt automatisch inge‐
schakeld bij een snelheid tot 11 km/u.Een brandende led in de parkeerhulp‐
toets r geeft aan dat het systeem
klaar voor gebruik is.
Als r binnen een ontstekingscyclus
wordt uitgeschakeld, wordt de voor‐
ste parkeerhulp gedeactiveerd. Als
de snelheid eerder meer dan 25 km/
u was, wordt de parkeerhulp opnieuw
geactiveerd wanneer de snelheid tot
onder 11 km/h daalt.
Wanneer het systeem wordt gedeac‐
tiveerd, dooft de led in de toets en
verschijnt Parkeerhulp uit op het Dri‐
ver Information Center.

Rijden en bediening199Geavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp meet
bij het passeren of de parkeerplek
groot genoeg is, berekent het traject
en stuurt de auto automatisch in een
parallel of haaks gelegen parkeer‐
plek.
Instructies verschijnen op het Driver
Information Center 3 117 of, afhan‐
kelijk van de versie, op het Info-Dis‐
play 3 123, ondersteund door ge‐
luidssignalen.
De bestuurder hoeft alleen op te trek‐ ken, te remmen en te schakelen, het
sturen gebeurt automatisch.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor/
achter. Beide systemen gebruiken
dezelfde sensoren in de voor- en ach‐
terbumper.
Het systeem heeft zes ultrasoon par‐
keersensoren elk in de achter- en
voorbumper.
Geavanceerde parkeerhulp activeren
De geavanceerde parkeerhulp kan al‐ leen bij vooruit rijden worden geacti‐
veerd.Bij het zoeken naar een parkeerplek
is het systeem door kort indrukken
van ( klaar voor gebruik.
Het systeem herkent en herinnert tien meter voor parallelle parkeerplekken
of zes meter voor haaks gelegen par‐
keerplekken in de parkeerhulpmo‐
dus.
Het systeem kan alleen worden ge‐
activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximaal toegestane parallelle
afstand tussen de auto en een rij ge‐
parkeerde auto's is 1,8 meter voor pa‐
rallel inparkeren en 2,5 meter voor
haaks inparkeren.

202Rijden en bedieningWanneer u het systeem deactiveertof wanneer het zichzelf deactiveert tij‐ dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het dis‐
play. Ook klinkt er een geluidssignaal.
Storing
Er verschijnt een bericht wanneer:
● Het systeem een storing ver‐ toont.
● De bestuurder de parkeerma‐ noeuvre niet goed heeft afge‐maakt.
● Het systeem is buiten werking. ● Een van de bovenstaande rede‐ nen voor deactiveren van toepas‐sing is.
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het display. Door het verwij‐
deren van het object wordt het inpar‐
keren hervat. Wordt het niet verwij‐
derd, dan wordt het systeem gedeac‐ tiveerd. Druk lang op ( om het sys‐
teem naar een nieuwe parkeerplek te
laten zoeken.Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet ver‐
bogen en geen speling ten opzichte
van de bumper links of rechts) en dat
de sensoren goed op hun plek zitten.

Rijden en bediening203De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen in de beschikbare parkeerplek
nadat u met het inparkeren bent be‐
gonnen. Het systeem kan een in‐
gang, een oprit, een binnenplaats of
zelfs een kruising als een parkeer‐
plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op
zich.
Let op
Na productie moet het systeem wor‐
den gekalibreerd. Voor optimale be‐ geleiding tijdens het parkeren is eenrijafstand van ten minste 10 km, in‐
clusief een aantal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.Het systeem alarmeert visueel in elke buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
Het blindehoeksysteem maakt ge‐
bruik van sommige sensoren van de
geavanceerde parkeerhulp in de
voor- en achterbumper aan beide zij‐
den van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die mo‐
gelijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op. Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de inhalende auto minstens
10 km/u sneller rijdt dan de inge‐
haalde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel wellicht niet op.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u

204Rijden en bedieningwordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de
waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren op het Info-Display, Persoon‐lijke instellingen 3 128.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De detectiezones beginnen bij de
achterbumper en strekken zich ong.
drie meter naar achteren en naar de zijkanten uit. De zone ligt tussen on‐
geveer een halve meter en
twee meter hoog, vanaf de grond.Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen, zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het sys‐ teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker
optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 269.
In geval van een storing in het sys‐
teem of als het systeem door tijdelijke
omstandigheden niet operationeel is,
lichten de symbolen in de spiegels permanent op en verschijnt er een be‐
richt op het Driver Information Center.
De hulp van een werkplaats inroepen.Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door middel van een weergave van het ge‐ bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
